Базовый вариант. Обзор и тестирование материнской платы ASUS P9X79 (страница 3)
реклама
Технические характеристики
Поддерживаемые процессоры | Core i7 второго поколения в исполнении Socket 2011 |
Системная шина, частота | DMI 2.0 (20 Гбит/с) |
Системная логика | Intel X79 Express |
Оперативная память | 8 x 240-pin DDR3 DIMM, четырёхканальный режим, до 64 Гбайт при частоте 1066 / 1333 / 1600 / 1866 / 2133 (разгон) / 2400 (разгон) МГц |
Слоты расширения | 3 - PCIe 3.0 x16 (нижний в режиме x8) 2 - PCIe 3.0 x1 1 - PCI 2.2 |
Поддержка Multi-GPU | CrossFireX, SLI, Quad CrossFire, Quad SLI (x16+x16+x8). |
Поддержка SATA/RAID | 2x SATA 6.0 Гбит/с порта – Intel X79; RAID 0, 1, 5, 0+1, JBOD; 4x SATA 3.0 Гбит/с порта - Intel X79; RAID 0, 1, 5, 0+1, JBOD |
Поддержка IDE и eSATA | нет; 2x eSATA Asmedia ASM1061 |
Сеть | 1х Intel 82579V |
Аудио | Realtek ALC892 – 8-канальный HD аудиокодек |
USB 2.0 | 6+8x USB 2.0 (Intel X79) |
USB 3.0 | 4x Asmedia ASM1042 |
IEEE-1394 | 1x VIA VT6315N |
Системный мониторинг | Nuvoton NCT6776F |
Питание материнской платы | ATX 24-pin, 8-pin ATX 12V |
Разъемы и кнопки задней панели | 1x PS/2 клавиатура или мышь 6x USB 2.0/1.1 3х USB 3.0 1x IEEE 1394 2x eSATA 1x RJ45 1x optical S/PDIF Out 6x 3,5 мм Jack 1x кнопка BIOS |
Фирменные технологии | Auto Tuning TurboV TPU switch EPU EPU switch CPU Power Utility DRAM Power Utility MemOK! AI Suite II Ai Charger ASUS UEFI BIOS EZ Mode USB 3.0 Boost Stylish Fanless Design Heat-sink solution ASUS Fan Xpert+ USB BIOS Flashback ASUS Q-Shield ASUS O.C. Profile ASUS CrashFree BIOS 3 ASUS EZ Flash 2 ASUS MyLogo 2 Multi-language BIOS ASUS Q-LED (CPU, DRAM, VGA, Boot Device LED) ASUS Q-Slot ASUS Q-DIMM ASUS Q-Connector |
Размеры, мм | 305 x 244 |
Форм-фактор | ATX. |
Возможности BIOS
На «прошивки» для родственных плат (неоднократно протестированных в лаборатории) данный BIOS похож не только своим внешним видом, но и частично некоторыми пунктами, поэтому все детали приведены в видеоролике ниже, а я остановлюсь на некоторых моментах.

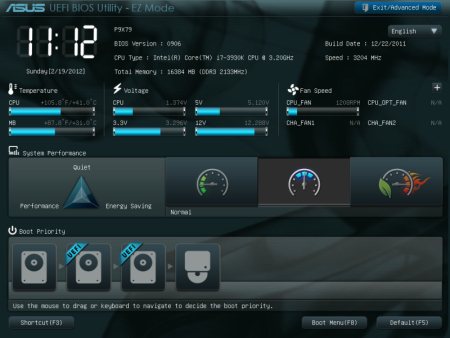

Встречает та же самая страничка EZ Mode, меняется только конфигурация и время.
реклама
Аналогичным образом нажимаем на кнопку в правом верхнем углу и переходим в меню Advanced. Здесь наиболее интересная вкладка - Ai Tweaker.

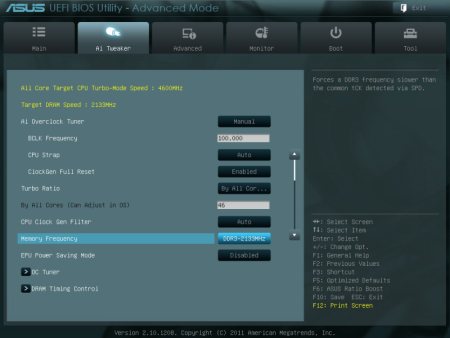

Это страница, посвящённая разгону. Сверху жёлтым цветом отображаются текущие итоговые значения частоты процессора и памяти. Ниже идут установки шины BCLK и значения делителя CPU Strap. Еще ниже пункт Memory Frequency, где можно выбрать одно из значений частоты памяти.

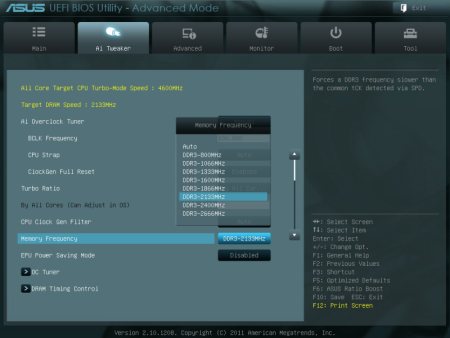

Обратите внимание, что в спецификации ничего не сказано о делителе 2666, хотя здесь он присутствует.
Далее идут четыре ссылки, первая из которых (OC Tuner) посвящена автоматическому разгону.

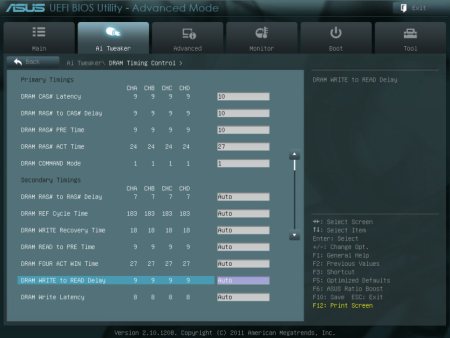

За ней следует пункт DRAM Timing Control, который переносит на страницу с настройками таймингов памяти.
реклама
Параметров здесь очень много, но мне пригодились лишь верхние основные значения.

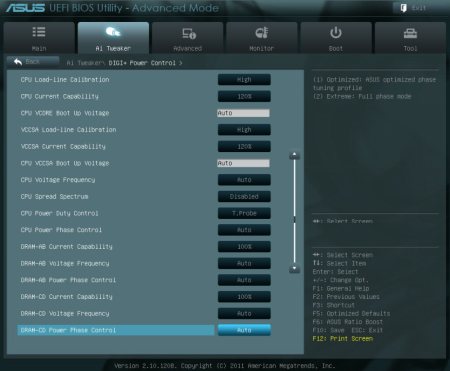

Чередует его ссылка DIGI+ Power Control.
В открывшемся окне осуществляются настройки питания процессора, системного агента, контроллера памяти. Именно здесь настраиваются параметры работы фаз и Load Line Calibration. Вот, пожалуй, основное изменение – создание отдельного раздела для управления питанием процессора и его компонентов.

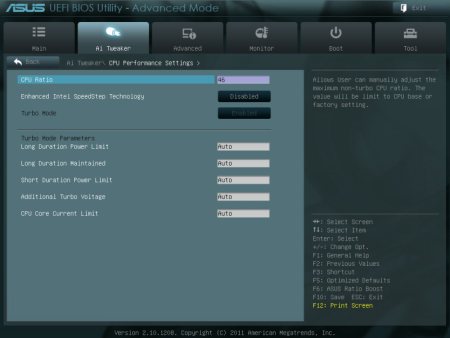

Следом идёт пункт CPU Performance Settings.
На этой странице можно изменить турбомножитель и всячески настроить турборежим.

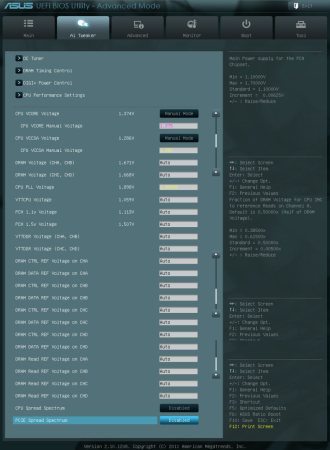

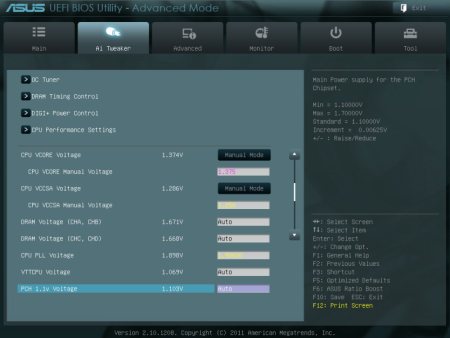

Ниже во вкладке Ai Tweaker размещены пункты изменения напряжений различных компонентов.
Регулировка основной их части осуществляется в следующих диапазонах:
- CPU VCORE Manual Voltage - (от 0.800 до 1.700 В с шагом 0.005 В);
- CPU VCСSA Manual Voltage - (от 0.800 до 1.700 В с шагом 0.005 В);
- DRAM Voltage (CHA, CHB) - (от 1.200 до 1.990 В с шагом 0.005 В);
- DRAM Voltage (CHC, CHD) - (от 1.200 до 1.990 В с шагом 0.005 В);
- CPU PLL Voltage - (от 1.80000 до 2.10000 В с шагом 0.00625 В);
- VTTCPU Voltage - (от 1.05000 до 1.70000 В с шагом 0.00625 В);
- PCH 1.1v Voltage - (от 1.10000 до 1.70000 В с шагом 0.00625 В);
- PCH 1.5v Voltage - (от 1.50000 до 1.80000 В с шагом 0.00625 В).
Их сменяют пункты тонкой подстройки напряжений памяти и её контроллера.
В остальном BIOS мало отличается от плат на чипсетах шестой серии, поэтому нет смысла разбирать то, что уже неоднократно рассматривалось.
Тестовый стенд
Тестирование материнской платы ASUS P9X79 проводилось в составе следующей конфигурации:
- Процессор: Intel Core i7-3930K (3200 МГц) степпинг C2;
- Кулер: Thermalright Silver Arrow;
- Кулер: Noctua NH-D14;
- Термоинтерфейс: Arctic Cooling MX-2;
- Материнская плата: ASUS P9X79, версия BIOS 0906;
- Оперативная память: 4 x 4 Гбайта DDR3 1333, Samsung M378B5273DH0-CH9;
- Видеокарта: Sapphire HD 7970 (925/5500 МГц (ядро/память));
- Накопитель SSD: Intel 510 series 120 Гбайт;
- Информационная панель: Zalman ZM-MFC3;
- Блок питания: OCZ OCZZX1000, 1000 Вт.
реклама
Испытание платы и разгон
Несмотря на мой небольшой опыт в разгоне платформы Intel LGA 2011, я предположил, что отличия от LGA 1155 не слишком большие. Оказалось, что это не совсем так, поскольку аппетиты процессора серьёзно возросли, а вместе с ними и тепловыделение. Поэтому нужно было найти баланс, при котором либо процессор не уходил в троттлинг, либо система не зависала.
Тестирование было начато с кулером Noctua NH-D14 и одним вентилятором по центру. Процессор Intel Core i7-3930K новой ревизии С2, разгонный потенциал неизвестен.

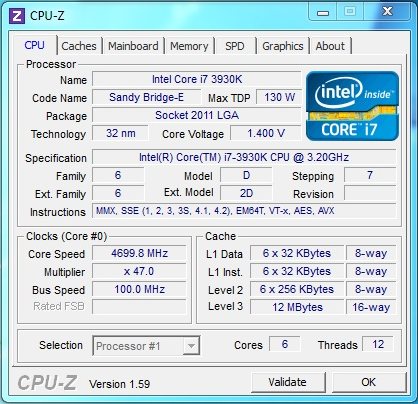

Изначально я сразу выставил напряжение Vcore в 1.45 В, а PLL – 1.9 B. Система успешно загрузилась на 5 ГГц и даже прошла ряд тестов, но застопорилась в LinX и Prime. В итоге частота была снижена до 4700 МГц при Vcore в 1.375 В, на ней были получены следующие результаты.

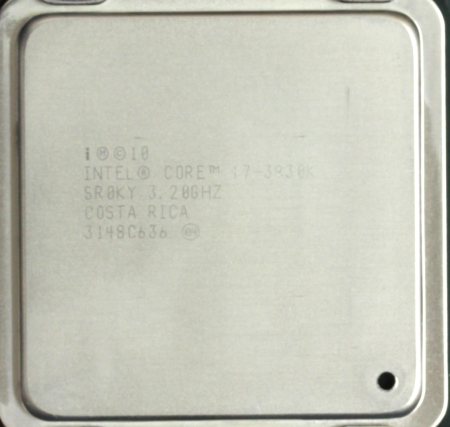

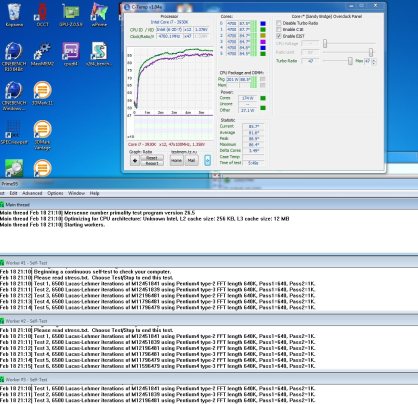

Однако длительное тестирование в Prime долго не удавалось завершить. Температуры при этом доходили до 90°C, а значит, проблема явно крылась в отводе тепла. Я решил снять кулер и обнаружил, что площадь контакта процессора с основанием радиатора составляет около 40%. После детального рассмотрения виновницей оказалась теплораспределительная крышка CPU, вернее – её кривизна. В итоге система охлаждения была заменена Thermalright Silver Arrow с двумя родными вентиляторами. Как результат, Prime наконец-то удалось пройти, без дальнейшего роста температур. Улучшить полученный разгон не удалось, во многом из-за того, что при увеличении напряжения температура сразу подскакивала до предельных значений.

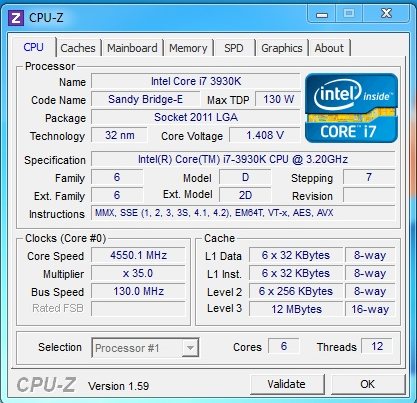

Разгон по шине не принёс каких-то сюрпризов или рекордов, эти результаты характерны для большинства процессоров в исполнении LGA 2011.
Почему я ничего не пишу про память? Потому что это обычные модули Samsung, которые при штатном напряжении 1.5 В могут работать на частоте 2133 МГц с таймингами 10-10-10-27-1Т, и для большинства приложений такого разгона вполне достаточно. Ради эксперимента были установлены восемь одинаковых модулей, что дало в итоге 32 Гбайта, однако на производительности в тестовых приложениях это никак не отразилось, вполне хватило и половины объёма. Разгон в этом режиме также не ухудшился.
При разгоне платформы Intel LGA 2011 мною был сделан вывод, что для достижения приличного результата (5000 МГц и выше) не обойтись без хорошей системы водяного охлаждения, а частоты порядка 4700-4800 МГц будут пределом на «воздухе».
