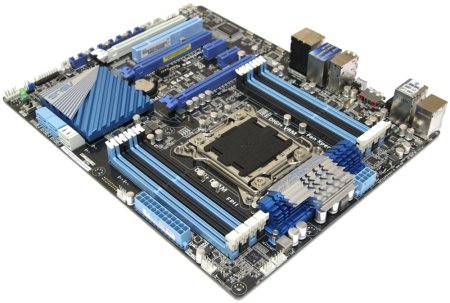

Базовый вариант. Обзор и тестирование материнской платы ASUS P9X79 (страница 2)

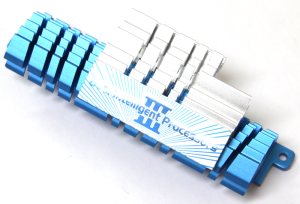

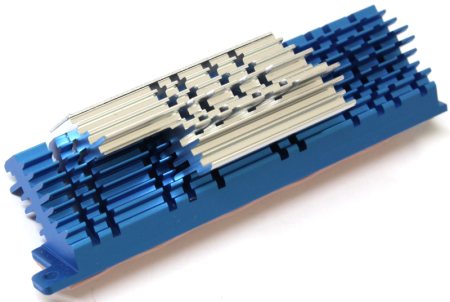

Порой мне кажется, что ASUS проводит конкурсы среди своих инженеров на самую незаурядную конструкцию радиатора. И с каждым последующим этапом их формы становятся все более и более футуристичными. В данном случае радиатор состоит из двух частей и алюминиевой пластинки с надписью Dual Intelligent Processors III.

Нижняя часть голубого цвета контактирует с силовыми элементами через мягкую, розовую термопрокладку толщиной около 1 мм. Верхняя часть не окрашена, поэтому видна её металлическая база, покрытая тонким лаком. Стыкуются они пазами и склеены между собой. Крепление всей конструкции производится двумя подпружиненными винтами к алюминиевой планке с обратной стороны, также накрывающей мосфеты.

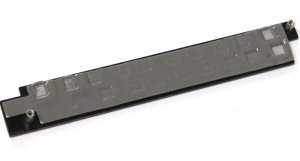

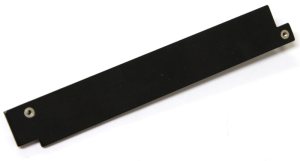

Это обычная чёрная пластинка с двумя стальными втулками-направляющими для крепления. Здесь используется термопрокладка серого цвета. Налицо явное несоответствие. Нет, не в цветности термоинтерфейсов, а в устройствах отвода тепла. Получается, что силовые элементы греются гораздо больше с лицевой стороны, чем с обратной?

Еще один большой плоский радиатор, рассеивающий тепло набора логики Intel X79.

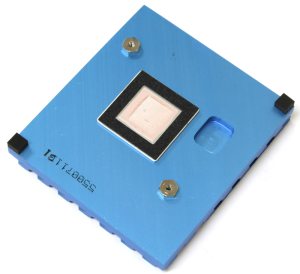

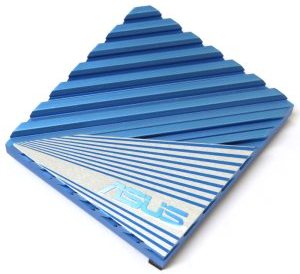

Он также изготовлен из алюминия и трёх частей. Снизу это небольшое основание из того же металла, приклеенное к основному телу радиатора. Сверху всю конструкцию венчает пластинка с логотипом производителя. Рёбра радиатора нечастые, невысокие и проходят по диагонали. С обратной стороны можно увидеть две приклеенные стальные гайки, защитную рамку из мягкого пористого материала около места контакта и два ограничительных кубика для избегания перекосов. В качестве термоинтерфейса по традиции используется розовая «терможвачка».

Следует заметить, что система охлаждения лишена как тепловых трубок, сложных конструкций, так и активных устройств в лице вентиляторов (для них не предусмотрено даже никакого монтажа). Достаточно ли будет пассивного режима? Проверим при тестировании.

Под большим плоским радиатором находится чипсет Intel X79, известный как Patsburg.

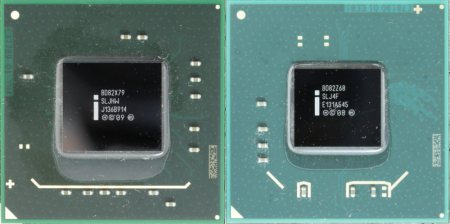

Размер кристалла немного увеличился по сравнению с представителями шестой серии.

Что же касается функциональных возможностей, то они практически не претерпели изменений, поскольку находящийся SAS-контроллер неактивен из-за ошибки в этой ревизии (где-то подобное уже было). Соответственно, в обновлённом варианте он заработает в полную силу. Ну а как же увеличение количества портов SATA 3 и интеграция контроллера USB 3.0? Этого, к сожалению, ничего нет. Поэтому сейчас Intel X79 никаких преимуществ перед чипсетами прошлой серии не даёт. А как же сорок линий PCI-e 3.0? А они также переехали в процессор, как и на платформе LGA 1155 (правда, там сейчас ещё версия 2.0 и двадцать линий).

К слову сказать, на плате есть три слота PCI-e x16 с поддержкой третьего поколения интерфейса.

Работают они по формуле х16+х16+х8. Соответственно получается полноценный режим SLI, CrossFireX, а также Quad SLI и Quad CrossFireX. К тому же это беспроигрышный вариант для установки двух видеоадаптеров с трёхслотовой системой охлаждения. Кроме этого есть два слота PCI-e x1 и один обычный PCI.

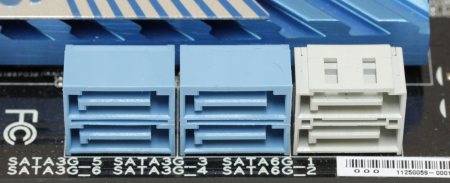

Для поддержки накопителей и приводов на плате есть шесть портов SATA. Два из них SATA 3, оставшиеся четыре – SATA II.

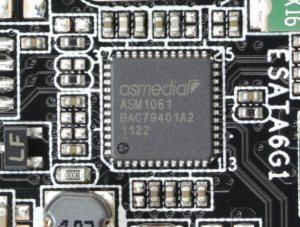

Все они представлены средствами интегрированного в чипсет контроллера. На задней панели можно обнаружить ещё пару портов eSATA, один из которых с поддержкой питания. Они обеспечиваются отдельным контроллером Asmedia ASM1061, распаянным неподалёку.

Чипсет предусматривает поддержку четырнадцати портов USB 2.0. На плате, по нижнему краю можно найти четыре колодки синего цвета для подключения восьми устройств и ещё шесть портов на задней панели.

Есть поддержка стандарта USB 3.0. четыре таких разъёма можно обнаружить на задней панели.

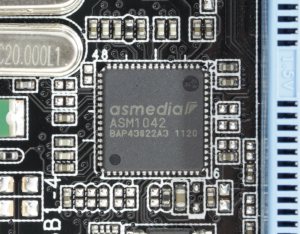

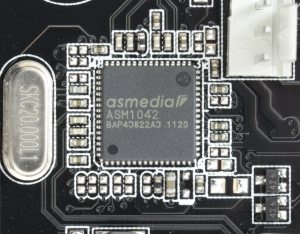

Представлены они двумя контроллерами Asmedia ASM1042, которые находятся недалеко от задней панели.

В правом нижнем углу традиционно разместился разъем для подключения кнопок и индикаторов корпуса.

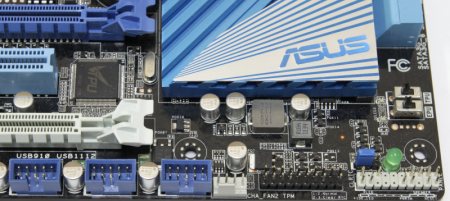

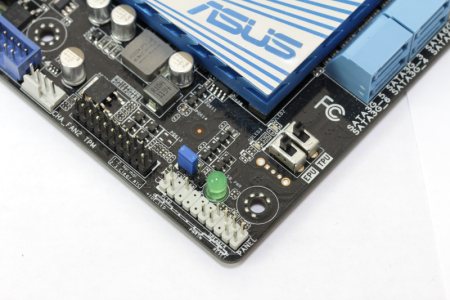

Неподалеку есть зелёный диод, показывающий наличие питания на плате, и джампер для сброса настроек BIOS. Кроме этого можно обнаружить два переключателя TPU и EPU, которые активируют соответствующие функции. Чуть левее по нижнему краю расположен штырьковый разъём для подключения TPM.

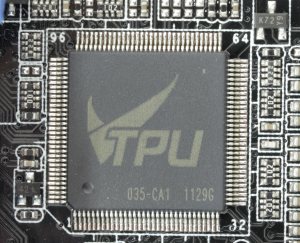

Там же недалеко виднеется микросхема с надписью TPU, которая обеспечивает работу одноимённой технологии.

Слева по нижнему краю расположен разъём COM-порта.

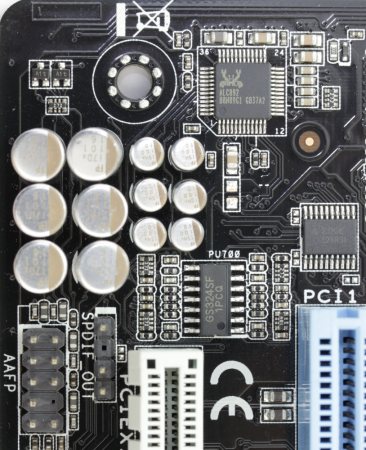

А в левом нижнем углу - микросхема звукового кодека Realtek ALC892.

Рядом находятся разъёмы SPDIF Out и передней аудиопанели.

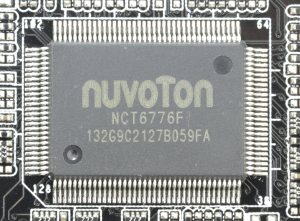

Выше по левой стороне расположена микросхема системного мониторинга и контроллера ввода/вывода Nuvoton NCT6776F.

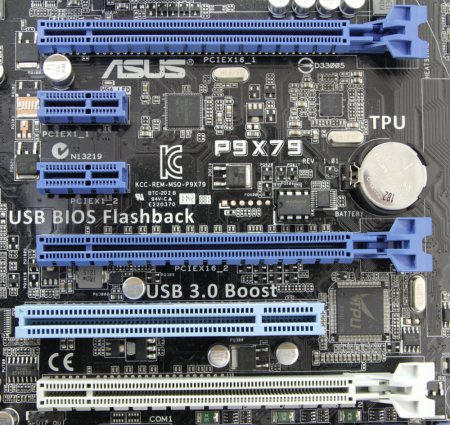

Между двумя слотами PCI-e x16 находятся следующие компоненты:

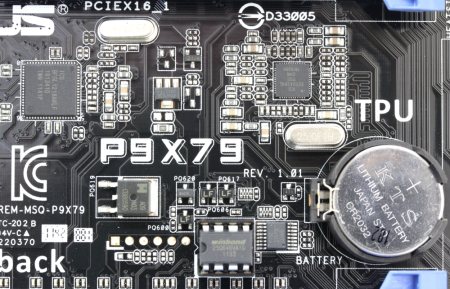

Это микросхемы ICS 9FGL1218AKLF, ICS 32SQ428AL (два тактовых генератора), «чип» BIOS и батарейка.

Выше по левому краю расположен контроллер шины IEEE 1394, представленный микросхемой VIA VT6315N, которая обеспечивает два порта этого интерфейса.

Однако на плате нашлось место всего одному на задней панели.

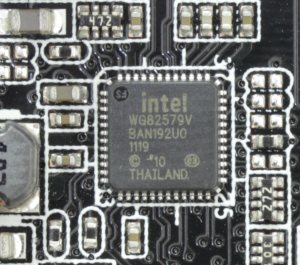

Выше его находится гигабитный сетевой контроллер Intel 82579V.

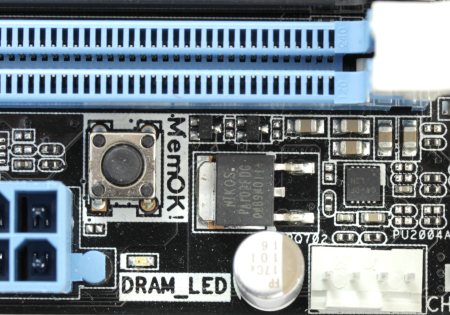

Рядом с основным 24-х контактным разъёмом питания ATX можно найти маленькую кнопочку, которая называется MemOK!.

Она позволяет улучшить совместимость при работе с оперативной памятью.

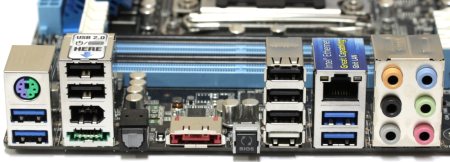

Теперь посмотрим на заднюю панель.

• Один разъём PS/2 для подключения клавиатуры или мыши;
• Шесть разъёмов USB 2.0;
• Четыре разъёма USB 3.0;
• Один разъём IEEE 1394;
• Два порта eSATA (один с питанием);
• Один гигабитный сетевой разъём RJ-45;
• Шесть аудиоразъёмов типа minijack;
• Один оптический разъём S/PDIF Out;
• Кнопка BIOS (рядом с выделенным белым портом USB 2.0 для прошивки BIOS с устройства, подключенного к нему).
