Разгон по базовой частоте (BCLK)

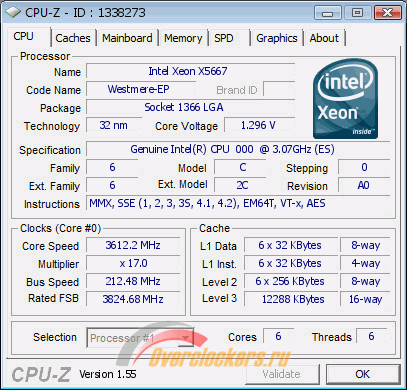

Разгон по базовой частоте процессора Intel Xeon X5667 уже был проверен ранее на материнской плате EVGA X58 Classified. На MSI Big Bang XPower он полностью совпал – стабильная работа на частоте до 210 МГц и максимальная частота 212 МГц:
Стало ясно, что это просто неудачный экземпляр процессора, не способный раскрыть истинный потенциал MSI Big Bang XPower.
Второй процессор, Intel Core i7-930, оказался лучше: в режиме Fast QPI он разогнался до базовой частоты 221 МГц:
реклама
После перевода шины QPI в медленный режим и повышения частоты PCI-E до 120 МГц разгон BCLK поднялся до 230 МГц:
На воздушном охлаждении результаты разгона по базовой частоте получились выше среднего уровня, но далеко не рекордные. С материнской платой было проверено на разгон только два процессора и оба без предварительного отбора. Один оказался совсем неудачным, а второй не смог преодолеть порог 4000 МГц по частоте QPI и потребовал перевода этой шины в медленный режим, что делает такой разгон непригодным для практического использования. Но существуют и более удачные процессоры, которые могут работать на MSI Big Bang XPower до 231 МГц с нормальным режимом шины QPI, например, вот этот.
Разгон с использованием жидкого азота
Для охлаждения процессора использовался стакан XtremeLabs.org MAGNUM CPU Pot и 16 литров жидкого азота, а для контроля температуры процессора и стакана — цифровой термометр UNI-T UT-325. В планах не было запускать 3D-бенчмарки, поэтому с целью уменьшения энергопотребления видеокарта была заменена на Plait GeForce 7300 GT Sonic. Для получения результатов использовалась операционная система Windows XP SP3 x86, настроенная на максимальную производительность.
На азоте был протестирован только Intel Core i7-930. Сначала, конечно же, был определен его Cold Bug и Cold Boot Bug. Оба оказались на достаточно высоком уровне – около минус 90°C. А оптимальная рабочая температура еще выше – в интервале минус 65…70°C. При этих температурах разгон по базовой частоте вырос на 20 МГц по сравнению с пределом на воздухе и составил 250 МГц:
Но опять же, на данном экземпляре процессора, это было возможно только в медленном режиме шины QPI. В режиме с нормальной частотой QPI разгон по BCLK не изменился ни на мегагерц.
реклама
Затем была проведена проверка разгона памяти. Давно известно, что с процессорами на ядре Bloomfield разгон памяти ограничен разгоном процессора по частоте Uncore. При воздушном охлаждении разогнать память заметно выше уровня 2000…2200 МГц очень сложно, независимо от используемой материнской платы. Поэтому для проверки разгона памяти лучше использовать процессоры на ядре Gulftown, способные работать с частотой Uncore ниже, чем удвоенная частота памяти. Найти такой процессор для тестирования не удалось, поэтому пришлось использовать Intel Core i7-930. Охлаждение жидким азотом позволило разогнать его по частоте Uncore до 4800 МГц с напряжением CPU_VTT равным 1.58 В:
Это дало возможность поднять частоту памяти до 2400 МГц с таймингами 8-9-8-24 1T, что далеко не предел для используемой памяти, но очень хороший результат для платформы Socket 1366. Память при этом работала в трехканальном режиме и без повышения тайминга Back to Back CAS# Delay (B2B).
Также были получены следующие результаты в 2D-бенчмарках:
- CPU-Z: 5142 МГц;
- SuperPi 1M: 7.860 секунд на частоте 5100 МГц;
- PiFast: 16.55 секунд на частоте 5100 МГц;
- wPrime 32M: 4.704 секунд на частоте 5069 МГц;
- wPrime 1024M: 151.172 секунд на частоте 5006 МГц;
Производительность
Первоначально для сравнения производительности планировалось использовать материнскую плату EVGA X58 Classified, но, к сожалению, она не дожила до момента тестирования. Других материнских плат на чипсете Intel X58 в наличии не оказалось, поэтому оценить производительность MSI Big Bang XPower можно было только косвенным образом, пройдя какой-нибудь чувствительный 2D-бенчмарк на фиксированной частоте.
Один из показателей производительности материнской платы – результат в бенчмарке Super Pi 1M. В нем процессор с ядром Bloomfield на частоте 4000 МГц должен показывать результат в районе 10 секунд (±0.1), естественно при условии использования хороших модулей оперативной памяти.
После нескольких попыток был получен результат 10.047 секунд:
Конечно, это не заменяет полноценного тестирования и сравнения с другой платой, но позволяет понять, что с эффективностью результатов в 2D-бенчмарках у MSI Big Bang XPower все в норме.
Измерение энергопотребления
Для того чтобы узнать уровень энергопотребления системы, собранной на базе материнской платы MSI Big Bang XPower и процессора Intel Core i7-930, а также оценить эффективность работы технологии Active Phase Switching, был использован тарификатор электроэнергии PEREL Tools E305EMG.
Измерения были проведены в четырех частотных режимах работы процессора:
- Номинальная частота (2800 МГц, 1.19 В);
- Разгон до фиксированной частоты (4000 МГц, 1.25 В);
- Максимальный разгон на воздушном охлаждении (4325 МГц, 1.40 В);
- Разгон до частоты 4800 МГц с напряжением 1.61 В, достижимый при использовании одноконтурной системы фазового перехода. Для "эмуляции" режима работы "фреонки" температура на стакане для жидкого азота поддерживалась на уровне -50°C.
На каждой из этих частот энергопотребление измерялось в пяти состояниях, отличающихся уровнем нагрузки:
- Ждущий режим (Sleep mode);
- Режим простоя при загруженной операционной системе (OS idle mode);
- Режим простоя в BIOS Setup;
- Нагрузка только на процессор программой LinX;
- Одновременная нагрузка на процессор и видеокарту программой OCCT (тест PSU).
При тестировании энергопотребления была использована видеокарта Gigabyte Radeon HD 5870 Super Overclock, разогнанная до частот 1000/1300 МГц с напряжением 1.30/1.70 В (во всех режимах измерения). Технологии Hyper Threading и Intel Turbo Boost были включены во всех режимах. Технология C1E была включена только в режимах с номинальной частотой. В операционной системе был установлен план электропитания "Высокая производительность".
реклама
Результаты измерения энергопотребления приведены в таблице:
|
|
|
|
|
|
Номинал, технология APS включена |
|
|
|
|
|
Номинал, технология APS выключена |
|
|
|
|
|
Разгон до 4000 МГц 1.25 B |
|
|
|
|
|
Разгон до 4325 МГц 1.40 B |
|
|
|
|
|
Разгон до 4800 МГц 1.61 B |
|
|
|
|
|
Программы LinX и OCCT создают непостоянный уровень нагрузки, что приводит к беспрерывно изменяющемуся уровню энергопотребления. В таблице приведены максимальные показатели энергопотребления, полученные после достижения стабильных температур на процессоре и видеокарте.
Проверка технологии Active Phase Switching показала, что она действительно работает и помогает сэкономить 2-5% электроэнергии, в зависимости от уровня нагрузки. Но разница в количестве активных фаз и в показаниях энергопотребления была замечена только при работе процессора на номинальных частотах. После разгона количество активных фаз всегда было максимально возможным, даже при включенной технологии Active Phase Switching.
Заключение
Преимущества и недостатки MSI Big Bang XPower:
[+] Отличный разгон по частоте BCLK – до 250 МГц с 4-ядерными процессорами Bloomfield и до 265 МГц с 6-ядерными Gulftown. Это на уровне лучших материнских плат для платформы Socket 1366, таких как EVGA X58 Classified и Asus Rampage III Extreme. С разгоном памяти никаких проблем нет.
[+] Низкая цена по сравнению с флагманскими материнскими платами под Socket 1366 от других производителей;
[+] Продуманный дизайн. Слоты памяти не перекрываются видеокартой. Система охлаждения не мешает установке процессорных кулеров и видеокарт. Кнопки, переключатели и индикаторы расположены с краю платы.
[+] Все удобства для разгона и бенчмаркинга: устройство OC Dashboard, разъёмы для подключения мультиметра V-Check Points, индикатор POST-кодов, кнопки для управления частотой BCLK, кнопки Reset и Power, кнопка для сброса BIOS;
[+] Допустимые интервалы всех напряжений в BIOS достаточны для любого разгона;
[+] Бесшумная система охлаждения, эффективности которой достаточно для разгона с повышением напряжений;
[+] Качественная система питания (микросхемы DrMOS, дроссели SFC, танталовые конденсаторы);
[+] Наличие дополнительных разъёмов питания для процессора (второй EPS-12V 8-pin) и видеокарт (PCI-E 6-pin);
[+] Поддержка USB 3.0 и SATA 6 Гбит/с;
[+] Богатый комплект поставки;
[-] Расположение слотов расширения не позволяет использовать четыре видеокарты, занимающие два слота, без применения удлинителя PCI-E Riser;
[-] Ограниченная поддержка серверных процессоров с двумя шинами QPI (например, линейка Intel Xeon X56xx на ядре Westmere-EP) – нет возможности изменить на них множитель памяти и множитель Uncore;
[-] Нет возможности частичной ручной установки таймингов памяти. Можно или задать их все самому или все оставить на усмотрение BIOS’a;
[-] Для экстремального разгона процессоров, произведенных по техпроцессу 32 нм, может потребоваться модификация защиты по току (Vcore-OCP-mod);
[-] Установлена всего одна микросхема BIOS и та несъёмная. Но при необходимости перепрограммирования выпаивать её не придется, потому что рядом есть разъём JSPI1, к которому можно подключить SPI-программатор;
[-] Неудобные и хрупкие фиксаторы в слотах PCI-E;
[-] Отсутствие разъёма IDE.
Сколько пользователей используют по четыре видеокарты или серверный процессор, занимаются тонкой настройкой таймингов памяти, не способны при необходимости сделать простую модификацию OCP, "запарывают" BIOS, ломают слоты и до сих пор пользуются накопителями с устаревшим интерфейсом? Вероятно, не так уж и много. А для всех остальных у MSI Big Bang XPower недостатков нет.
