Вступление

Анонс десятого поколения процессоров Intel семейства Comet Lake состоялся, и каждый производитель-партнер Intel представил собственную серию материнских плат, поддерживающих новые решения. Пальму первенства завоевала компания ASUS, презентовавшая сразу 15 моделей на старшем чипсете Intel Z490: всех мастей, расцветок и отличающихся функционально.

реклама

Компания ASUS является одним из лидеров компьютерного мира по оснащению и охвату аудитории благодаря высококачественному исполнению своих комплектующих. И выход новой линейки для платформы LGA 1200 обязан продемонстрировать, что производитель не собирается сдавать позиции и планирует укреплять имидж.

На сей раз мы познакомимся с материнской платой, предшественники которой зарекомендовали себя с наилучшей стороны в деле создания топовой конфигурации с системой жидкостного охлаждения. Тут данным моделям практически нет равных. Итак, встречаем – ASUS ROG Maximus XII Formula, повелительница потока!

Технические характеристики

Модель ASUS ROG Maximus XII Formula
Сокет Intel LGA 1200
Поддерживаемые процессоры Supports 10 Gen Intel Core and Pentium Gold/Celeron Processors
Оперативная память 4 x DIMM DDR4, Dual Channel DDR4-4800 MHz (OC)
Слоты расширения
  • 3 х PCIe 3.0 x16;
  • 1 х PCIe 3.0 x1
Сетевые контроллеры
  • Marvell AQtion AQC107 10G LAN;
  • Intel I225-V 2.5G LAN
Аудиокодек ROG SupremeFX 8-канальный HD Audio CODEC S1220
Питание материнской платы ATX 24-pin, 8-pin ATX 12V, 4-pin ATX 12V
Разъемы на задней панели
  • 1 x Clear CMOS Button;
  • 1 x BIOS FlashBack Button;
  • 1 x PS/2 Keyboard/Mouse Port;
  • 6 x USB 3.2 Gen 1 (Type-A);
  • 1 x 2.5G LAN;
  • 1 x 10G Super LAN;
  • 3 x USB 3.2 Gen 2 (Type-A);
  • 1 x USB 3.2 Gen 2 (Type-C);
  • 2 x Wi-Fi/Bluetooth Antenna Connectors;
  • 5 x audio jacks;
  • 1 x Optical S/PDIF-Out
Форм-фактор ATX

анонсы и реклама

Распаковка и комплект поставки

Топовые решения компании ASUS поставляются в огромных упаковках с черно-красной полиграфией – этакой фирменной боевой раскраской производителя.

Минимализм информирования передней части коробки позволяет оценить решение разработчиков сосредоточиться на самом продукте и детальных характеристиках.

441x450  99 KB. Big one: 1471x1500  759 KB

Можно выделить ряд стикеров, информирующих о ключевых аспектах новинки: поддержке 10Gen процессоров Intel и мультиконфигурации видеокарт, технологии ASUS GameFirst, а также логотип EKWB, предупреждающий о скрытом потенциале модели.

реклама

450x382  101 KB. Big one: 1500x1273  855 KB

С обратной стороны упаковки нас поджидает знакомый прием – детальное описание материнской платы ASUS с указанием технических характеристик продукта и фирменных «примочек».

450x385  120 KB. Big one: 1500x1282  992 KB

Коробка приподнимается подобно ларцу и открывает свои секреты. Нас встречает надпись «Добро пожаловать в нашу Республику», республику геймеров, если быть точным. Это сообщество очень многочисленно, дружелюбно и всегда примет новых членов общества.

425x450  66 KB. Big one: 1200x1273  426 KB

Среди широкого набора поставки наибольший интерес вызывают фирменные аксессуары – значок на корпус ASUS ROG и ремешок для ключей с узнаваемой символикой.

450x266  39 KB. Big one: 1500x885  266 KB

Бумажная комплектация преподносит свои сюрпризы. Помимо руководства пользователя и благодарственного письма, внутри обнаруживаем набор различных наклеек и стикеров, которыми можно снабдить любой предмет.

450x297  77 KB. Big one: 1500x990  589 KB

Отдельно размещены полезные аксессуары, которые пригодятся при создании своего игрового компьютера: удлинители для RGB и A-RGB-лент, два SATA-кабеля в тканевой оплетке и три обычные версии, три винтика со стойками для фиксации твердотельных накопителей M.2, пара термопрокладок, Q-коннектор для подключения передней панели…

450x185  39 KB. Big one: 1500x615  284 KB

… и, конечно же, фирменная выносная Wi-Fi антенна с характерным акульим профилем.

450x380  28 KB. Big one: 1200x1013  152 KB

Анализ материнской платы

Пора бы и приоткрыть завесу тайны. Материнская плата ASUS ROG Maximus XII Formula является продолжателем дела семейства Maximus Formula, унаследовав лучшие черты предшественников и заняв законную позицию после короля – ASUS ROG Maximus XII Extreme (о нем мы поговорим в следующий раз).

реклама



Новинка получила множественную подсвечиваемую поверхность с характерным зеркальным отблеском, для маскирования которого пришлось прибегнуть к черной материи. Что в итоге создает потрясающий эффект «темного рыцаря», выполненного на черном текстолите с черными радиаторами. Форм-фактор системной платы – ATX, габариты – 305 x 244 мм.

368x450  96 KB. Big one: 1635x2000  1464 KB

Тыльную сторону материнской платы единым листом прикрывает массивная броня, являющаяся одновременно и элементом декора, и частью системы охлаждения. Отдельно производитель предусмотрел посадочное место для твердотельного накопителя M.2 2280.

369x450  89 KB. Big one: 1639x2000  1462 KB

Модель ASUS ROG Maximus XII Formula основана на старшем чипсете Intel Z490 и поддерживает процессоры Intel Core десятого поколения с разъемом LGA 1200.

реклама

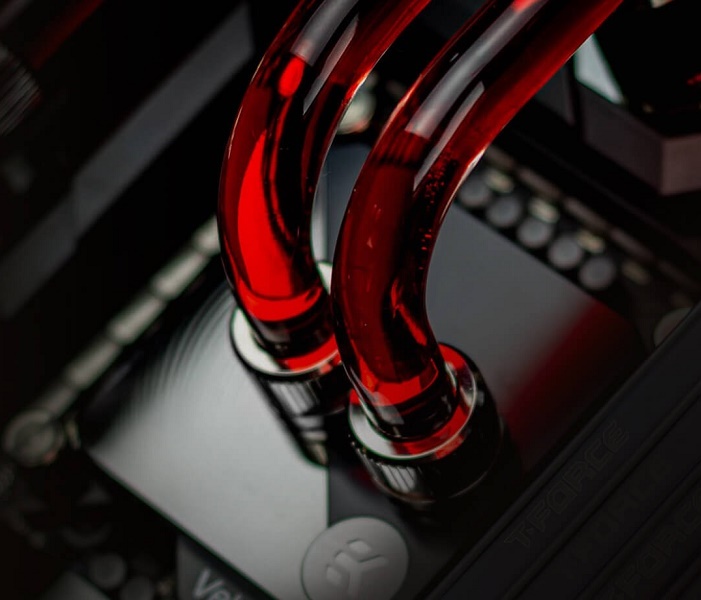

Отличительная черта новинки заключена в фирменном радиаторе подсистемы питания материнской платы. Перед нами ватерблок CrossChill с двумя патрубками для подключения контура жидкостной системы охлаждения производства словенской компании EKWB. Создатели предусмотрели сценарий использования без участия СЖО, наделив силовую часть массивными радиаторами с тепловой трубкой, способной выдержать любой оверклокинг.

450x316  80 KB. Big one: 1500x1052  607 KB

ASUS ROG Maximus XII Formula поддерживает установку четырех модулей памяти стандарта DDR4 максимальным объемом 128 Гбайт и выдерживает разгон до 4800 МГц с характерной пометкой «++», что говорит о не предельном показателе для материнской платы.

450x326  117 KB. Big one: 1500x1086  885 KB

Индикаторы прохождения POST также ювелирно совмещены с коннектором питания материнской платы 24-Pin, не отвлекая владельца яркими огоньками при включении. В случае неудачного старта такое расположение удобно.

реклама

450x226  69 KB. Big one: 1500x753  618 KB

Для подключения накопителей на плате предусмотрены шесть портов SATA-III, расположенных под углом 90 градусов.

Материнские платы серии Maximus Formula именуются повелительницами потока благодаря отдельной группе коннекторов, поддерживающих датчики входного и выходного потоков, разъемам для подключения дополнительного оборудования по управлению и мониторингу компонентов контура жидкостной системы охлаждения.

450x152  39 KB. Big one: 1500x506  286 KB

Процессорный сокет окружают пять разъемов для вентиляторов, еще два располагаются внизу платы вкупе с дополнительными коннекторами для датчиков.

реклама

450x162  36 KB. Big one: 1500x540  287 KB

Монолитная панель с подсветкой занимает львиную долю поверхности ASUS ROG Maximus XII Formula и скрывает ее тайны.

450x287  88 KB. Big one: 1500x958  725 KB

Одной из них является оригинальная задумка по комбинированному расположению двух посадочных мест для твердотельных накопителей M.2 под единым радиатором, доступ к которому легок.

Это особенно полезно, когда верхний слот PCI-Express x16 занят графическим ускорителем с установленным контуром СЖО и перекрывающим доступ к половине материнской платы. При таком раскладе данное решение выглядит очень полезным.

реклама

450x167  56 KB. Big one: 1500x555  460 KB

Финальным штрихом становится предустановленная на заднюю панель портов ввода-вывода заглушка. Отметим два высокоскоростных порта LAN, поддержку Wi-Fi 6 AX201, разъем USB Type-C и полезные кнопки обновления BIOS и сброса настроек.

450x158  44 KB. Big one: 1500x528  330 KB

Заключение

В иерархии производителя материнская плата ASUS ROG Maximus XII Formula занимает законное второе место после короля ROG Maximus XII Extreme, выступающего в сверхтяжелом весе и нацеленного на верхний сегмент. Но наша новинка не настолько проста.

реклама

Многие энтузиасты и оверклокеры при построении топовой конфигурации выбирают жидкостную систему охлаждения, более эффективно справляющуюся с нагревом комплектующих, и добиваются с ней лучших результатов разгона. И в данном вопросе «королем» Intel Z490 будет являться ASUS ROG Maximus XII Formula, оснащенная по последнему слову техники. Среди ее фишек топовый водоблок цепей питания, поддержка различных датчиков и вентиляторов, усиленный коннектор помп мощностью до 3 А, простой доступ к компонентам, накопителям, индикации и кнопкам управления. Так что же такое серия материнских плат ASUS Maximus Formula?

Это поколение продуктов, ориентированных на энтузиастов и тех, кто для достижения цели готов на многое. А материнская плата ASUS ROG Maximus XII Formula – это очередной виток эволюции, предназначенный для полного господства над водяной стихией. Над водяной стихией ПК, стоит это подчеркнуть.

Александр Андерсон


Выражаем благодарность:

  • Компании ASUS за предоставленную материнскую плату ASUS ROG Maximus XII Formula.
