Обзор комплекта корпусных вентиляторов AeroCool Duo 12 Pro

Оглавление

Вступление

Уже продолжительное время я изучаю корпуса компании AeroCool. Действительно, у нее много разнообразных моделей и их модификаций, и каждый раз меня удивляет лишь один момент – унификация. Как ни странно, ее практически нет. У всех серьезных игроков на рынке она так или иначе присутствует, а здесь встретить совсем уж две одинаковые «коробки» у меня не получилось. Хотя, на мой взгляд, достаточно поменять только переднюю панель и все – новая модель готова.

реклама

В целом, сами корпуса не очень дорогие и нацелены на нетребовательного пользователя, для которого корпус просто должен быть. Каким? Доступным и максимально симпатичным, чтобы казался дороже, чем есть, ведь это фасад всего компьютера. Функциональность и вентиляция? Кому это надо, ведь это на внешний вид не влияет. Собрать и забыть. «Железо» тоже лучше ставить не мощное, чтобы оно не зажарилось. Похоже, сейчас именно так и делают «геймерские сборки».

Между тем как-то хочется позаботиться о компьютере и поддерживать его в нормальном состоянии, даже когда «железо» уже куплено и собрано. Есть у компании недорогие корпуса с возможностью их дооснащения. А как же их «прокачка»? Для этого нужно всего лишь поставить вентиляторы, чтобы система задышала по-новому. Такими вещами я обычно занимаюсь в каждом обзоре корпуса. И такой трюк проделывал с AeroCool Shard. Это недорогая модель всего с одним не очень производительным вентилятором, поэтому я дополнительно устанавливал еще два спереди и тестировал. Но так неинтересно: нет ни регулировки скорости вращения, ни подсветки, ни эффектов. Как такое можно ставить в красивый корпус?

Неужели у компании AeroCool нет ничего, чтобы из любого бюджетного корпуса сделать конфетку? Я долго думал над этим вопросом, но ответ оказался простым. Все есть, но стоит это как еще один корпус. Ладно, выхода у нас нет, поскольку системный блок уже есть, а покупать новый с кучей вентиляторов и подсветкой выйдет еще дороже. Наш выход прост – AeroCool Duo 12 Pro.

450x450  39 KB. Big one: 700x700  71 KB

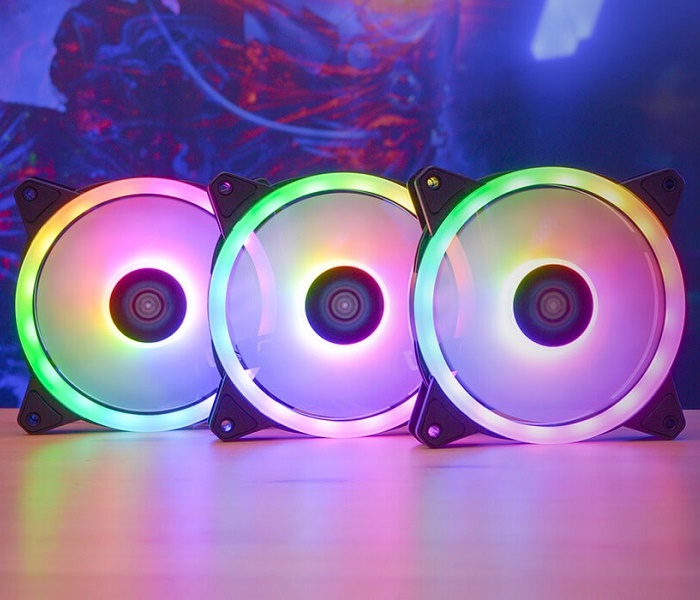

Это комплект вентиляторов с подсветкой, хабом на несколько портов и беспроводным пультом для управления режимами подсветки и оборотами крыльчатки. Если разобраться, то штука очень интересная. Согласен, удовольствие не дешевое, но потом, при переходе на новый системник, их можно будет снять и поставить туда. Сейчас при помощи этого набора я попробую прокачать корпус, который уже обозревал – AeroCool Shard. Посмотрим, что из этого выйдет.

анонсы и реклама

Упаковка и комплектация

Коробка не очень большая. По толщине она получается ровно как три вентилятора, уложенных стопкой друг на друга. Однако упаковка немного вытянута, чтобы можно было разместить комплект поставки.

450x427  32 KB. Big one: 1000x949  103 KB

Сама коробка изготовлена из тонкого картона. Темный фон только с одной стороны, на других плоскостях он белый.

450x421  31 KB. Big one: 1000x936  118 KB

реклама

Прямо спереди весь комплект представлен лицом. Мы видим три вентилятора с RGB-подсветкой, пульт управления и еще какой-то модуль.

356x450  33 KB. Big one: 792x1000  106 KB

В левом верхнем углу размещен логотип производителя, в правом – эмблема RGB Addressable и адрес сайта компании. По центру изображен весь набор. Ниже, белыми символами обозначено наименование модели. Под названием уже мелкими буквами перечислен комплект, который включает:

  • Три 120 мм ARGB компьютерных вентилятора;
  • Один хаб H66F;
  • Один пульт управления.

Ниже в рамочке еще одна надпись, которую понять сложно: возникает когнитивный диссонанс с перечисленным комплектом поставки. Смысл такой: нужна материнская плата с ARGB или хаб H66F/H106С. Но сам хаб уже в комплекте. Уважаемые покупатели, не пугайтесь сразу, в комплекте есть все необходимое.

Посмотрим на противоположную сторону.

357x450  39 KB. Big one: 793x1000  136 KB

Здесь мы видим значок RGB Addressable, наименование модели и информацию о том, что нужна системная плата с ARGB или хаб. Ниже находится схематичное изображение хаба и подключения к нему компонентов. Еще ниже – таблица с характеристиками устройств.

Модель AeroCool Duo 12 Pro
Вентилятор Duo 12 ARGB 6-pin
Габариты (Д х Ш х В) 120 х 120 х 25 мм
Скорость вращения 1000 об/мин
Тип коннектора 6 pin
Пусковое напряжение вентилятора 6 В
Номинальное напряжение вентилятора 12 В
Номинальная сила тока вентилятора 0.15 А
Потребляемая мощность 1.8 Вт
Воздушное давление 1.29 мм водяного столба
Воздушный поток 33.4 CFM
Уровень шума 19.4 дБ
Тип подшипника Гидравлический
Время наработки MTBF 60 000 ч

Присутствует интересная информация по другим устройствам. Например, к хабу можно подключить до шести вентиляторов, а радиус действия пульта управления составляет 10 м. На оставшихся двух боковинах представлено описание комплекта на разных языках. Русский тоже есть:

Duo 12;

  • Двойная круговая светодиодная подсветка RGB;
  • Совместим с материнскими платами Addressable RGB;
  • Изогнутые лопасти вентиляторов.

H66F Hub

  • Управление световыми эффектами с помощью системной платы с адресуемой подсветкой RGB;
  • Функции управления ШИМ позволяют управлять скоростью вентилятора.

Пора открыть коробку и заглянуть внутрь. Нас встречают три вентилятора.

450x347  34 KB. Big one: 1000x772  104 KB

Никакой дополнительной упаковки нет. Они просто лежат в коробке и ничем не защищены. Помимо них есть еще остальные компоненты и вспомогательные аксессуары.

реклама



450x304  24 KB. Big one: 1000x675  87 KB
  • Две липучки с двухсторонним скотчем;
  • Пульт управления;
  • Хаб H66F;
  • Двенадцать саморезов;
  • Кабель питания для хаба;
  • Кабель подключения хаба к материнской плате.

Последний оборудован двумя разъемами на конце: один для подключения к адресному разъему RGB материнской платы, а другой для подключения к коннектору 4-pin вентиляторов.

Конструкция и особенности

Вентиляторы смотрятся красиво и необычно. Лопасти немного закручены, как у тихоходных моделей. Здесь мы наблюдаем нечто промежуточное.

450x279  21 KB. Big one: 1000x619  64 KB

реклама

Конструкция не такая сложная. Шасси изготовлено из черного пластика. С двух сторон есть пластиковые белые кольца со светодиодными лентами внутри. Еще светодиоды есть внутри основания крыльчатки.

450x300  22 KB. Big one: 1000x666  68 KB

При этом все провода выведены в область платы двигателя и оттуда уже идет шестижильный кабель, на конце которого 6-pin коннектор. Шасси примечательно еще тем, что по углам, где размещаются отверстия креплений, есть мягкие площадки, которые призваны гасить колебания.

450x365  18 KB. Big one: 1000x812  64 KB

Эти подушки располагаются с каждой стороны, поэтому каждый вентилятор можно крепить по-разному. Они изготовлены из мягкого пористого материала и прекрасно справляются со своей задачей. Для крепления в комплекте есть специальные саморезы. Шестиконтактный разъем может быть и специфический, но он встречается на разных устройствах компании AeroCool и в этом плане универсален.

реклама

450x363  20 KB. Big one: 1000x806  66 KB

Длина кабеля достигает 35 см, и поэтому его должно везде хватать. Можно долго думать, почему кулер называется Duo, на этот счет есть сразу две версии. Начнем с того, что у вентилятора есть два кольца подсветки с двух сторон. По другой версии, у данного устройства есть еще светодиоды в основании крыльчатки, и они как-то взаимодействуют с массивом внутри колец, создавая интересные эффекты. За их работу отвечает контроллер-хаб H66F.

450x293  9 KB. Big one: 1000x650  33 KB

У него также шесть граней. На передней и задней стороне ничего нет. К задней рекомендуется крепить одну часть липучки и приклеить ее на двухсторонний скотч. Это вовсе необязательно, но так удобнее крепить хаб к корпусу. Каждый сам выбирает место для монтажа, но удобнее всего крепить его за правой стенкой корпуса, чтобы не было видно проводов. На каждой из боковых граней есть какие-либо разъемы. Например, можно подключить шесть шестиконтактных вентиляторов.

450x287  10 KB. Big one: 1000x637  36 KB

реклама

Они необходимы для подключения хаба к вентиляторам, питанию, элементам подсветки и материнской плате. К ней подключается один адресный кабель RGB и один кабель для разъема вентиляторов, чтобы осуществлять синхронизацию с ШИМ контроллером. Еще есть коннекторы для подключения кнопки RESET, чтобы переключать режимы подсветки, и разъемы для подключения RGB подсветки сторонних производителей.

450x189  11 KB. Big one: 1000x420  34 KB

Еще к хабу можно подключить две адресные RGB-ленты. Разъемы не специфические, а самые обычные.

450x217  10 KB. Big one: 1000x483  32 KB

Внутри хаба нет ничего интересного. Там скрывается обычная печатная плата с различными контроллерами, которые осуществляют управление и работу этой системы. Здесь нет ничего необычного.

реклама

450x269  24 KB. Big one: 1000x597  84 KB

Особенно это заметно по обратной стороне, где прямо по периметру проходит полоска из припоя, которая соединяет контакты разъемов в одну шину.

450x269  21 KB. Big one: 1000x597  69 KB

Габариты хаба составляют 87 х 37 х 12 мм. Он очень легкий и приклеивается без проблем. То же самое относится к пульту. Разница лишь в том, что его приклеивать не нужно.

450x436  27 KB. Big one: 1000x968  81 KB

реклама

Его габариты – 82 х 37 х 7 мм. Он также очень легкий и компактный. На его поверхности находится 19 кнопок.

450x436  19 KB. Big one: 1000x968  66 KB

Они очень удобно объединены в группы. В качестве элемента питания используется батарейка CR2025. На обратной стороне показана схема по ее замене. Думаю, что с набором все понятно, поэтому пора переходить к сборке, а потом к тестированию.

Тестовый стенд

Тестирование комплекта AeroCool Duo 12 Pro проводилось со следующими компонентами:

  • Процессор: AMD Ryzen 7 3700X (3600 / 4400 МГц база/турбо);
  • Кулер: AMD Wrath Prism + резистор Zalman;
  • Термоинтерфейс: Noctua NT-H1;
  • Материнская плата: ASUS ROG Strix B450-I Gaming, версия BIOS 3004;
  • Память: 2 x 8 Гбайт A-DATA XPG Spectrix D80 DDR4-4133;
  • Видеокарта: NVIDIA GeForce GTX 1080 Ti 11 Гбайт (1481 / 1582 / 11 008 МГц (ядро/boost/память));
  • Накопитель: SSD M.2 Samsung 970 EVO 250 Гбайт;
  • Блок питания: AeroCool VX 700 Вт;
  • Корпус: AeroCool Shard.

Сборка системы

Сборка не вызывает сложностей, особенно, когда все уже собрано. Снимается передняя панель, устанавливаются два вентилятора спереди.

450x312  39 KB. Big one: 1000x694  140 KB

Третий ставится назад, над разъемами задней панели. Все кабели выводятся за правую стенку корпуса, где прячутся все провода.

450x294  33 KB. Big one: 1000x653  108 KB

Там же можно разместить хаб-контроллер. Приклеивать его совсем необязательно, потому что он легкий и легко держится на стяжках, которые собирают кабели в пучки.

450x261  25 KB. Big one: 1000x581  90 KB

Боковая крышка выпуклая и без проблем закрывается. Судя по всему, управление на расстоянии 10 м производитель обещал в пределах прямой видимости и без препятствий. Металлический корпус как раз им является, поэтому сигнал проходит не очень легко, но все уверенно работает в радиусе 1 м.

450x287  35 KB. Big one: 1000x637  125 KB

На самом деле больше и не нужно. Хорошо, что это наконец-то можно делать не одной кнопкой на корпусе, а при помощи отдельного устройства, где их гораздо больше и поэтому функциональность шире.

Различных режимов и их сочетаний великое множество и каждый для себя может выбрать то, что ему нравится. Есть специальные предустановки, можно все настроить вручную, а если надоело, то и выключить вовсе. Вариантов много и все это отлично реализовано.

Тестирование

Запускаем систему и смотрим, как работает подсветка вентиляторов.

Чтобы от штатного процессорного кулера было меньше шума, пришлось использовать резистор. Первый, который попался под руку, был Zalman. Кстати, во время использования сам резистор сильно разогревается и его температура доходит до 100°C. Это лучше, чем слушать свист, который издает штатная система охлаждения процессора AMD Ryzen 7 3700X. В целом оказалось, что эта система идеально подходит для тестирования такого решения. Она получается компактной и мощной, а без хорошей вентиляции ее температуры и шум просто пугают. В нагрузке все сильно греется, без обдува система оказывается на грани.

Это тестовый стенд, и я бы не рекомендовал использовать эту сборку в таком виде. Позже выясняется, что новые вентиляторы просто спасают систему и обеспечивают комфортные температуры и уровень шума. Без них я бы настоятельно рекомендовал хотя бы не использовать резистор на процессорном кулере, а лучше заменить его на более производительный и, конечно же, взять хотя бы mATX млату, чтобы как-то разнести, а не скучивать горячие компоненты вместе.

Давайте посмотрим на режимы работки подсветки, которые переключаются при помощи беспроводного пульта.

Для синхронизации световых эффектов с материнской платой необходимо установить соответствующее программное обеспечение. На пульте нужно нажать кнопку MOBO. После всех установок все отлично синхронизируется. В данном случае использовалась функция ASUS Aura Sync.

После того как я наигрался с подсветкой, можно оценить тестовую систему и переходить непосредственно к тестированию.

450x316  46 KB. Big one: 1206x848  293 KB

Да, память немного разогнал, чтобы система обрела баланс. Больше ничего не трогал, все в автоматическом режиме. Профили работы кулеров были заменены со Standard на Silent. Все, можно запускать стресс тест и смотреть, как обстоят дела. Для начала взглянем на систему с вентиляторами, а потом без.

AIDA64 System Stability Test. Temperatures:

450x357  40 KB. Big one: 823x653  126 KB

Fans:

450x357  39 KB. Big one: 823x653  123 KB

Voltages:

450x357  40 KB. Big one: 823x653  125 KB

Clocks:

450x357  40 KB. Big one: 823x653  127 KB

Unified:

450x357  41 KB. Big one: 823x653  127 KB

Statistics:

424x450  38 KB. Big one: 808x858  128 KB

Теперь выключаем вентиляторы и смотрим, что получилось. Temperatures:

424x450  46 KB. Big one: 809x858  154 KB

Fans:

424x450  45 KB. Big one: 809x858  148 KB

Voltages:

424x450  45 KB. Big one: 809x858  153 KB

Powers:

424x450  46 KB. Big one: 809x858  156 KB

Clocks:

424x450  46 KB. Big one: 809x858  155 KB

Unified:

424x450  48 KB. Big one: 809x858  159 KB

Statistics:

424x450  38 KB. Big one: 809x858  127 KB

Я добавил вкладку Powers, чтобы было понятно, как снижается потребление при высоких температурах. Система просто начинает притормаживать.

Результаты тестов

Для тестов я решил использовать несколько разных пакетов, которые будут равномерно разогревать по отдельности процессор и видеокарту, а также утилиту AIDA64 System Stability Test. На удивление она неплохо справляется со своей задачей и еще у нее есть встроенный мониторинг, позволяющий следить за поведением системы. Также я решил протестировать несколько вариантов использования вентиляторов и сравнить с открытым стендом.

  • Открытый стенд (ОС);
  • Все вентиляторы на 120 мм включены на максимум;
  • Все вентиляторы на 120 мм включены на минимум;
  • Все вентиляторы на 120 мм в режиме PWM Silent
  • Все корпусные вентиляторы отключены (OFF).

Уровень шума

Уровень шума, дБ

10 см
Простой | Нагрузка
Меньше – лучше


Включите JavaScript, чтобы видеть графики

100 см
Простой | Нагрузка
Меньше – лучше


Включите JavaScript, чтобы видеть графики

Температура

Температура CPU

Простой | Нагрузка
Меньше – лучше


Включите JavaScript, чтобы видеть графики

Температура SSD

Простой | Нагрузка
Меньше – лучше


Включите JavaScript, чтобы видеть графики

Температура GPU

Простой | Нагрузка
Меньше – лучше


Включите JavaScript, чтобы видеть графики

Система получилась непростая – мощное «железо» скомпоновано в среднем по объему корпусе на маленькой материнской плате. Основные источники тепла сгруппированы, и без хорошей продувки такой набор будет работать плохо. Это мы видим по результатам тестов, а на самом деле дела обстоят еще хуже, поскольку вдобавок к этому сильно падает производительность из-за перегрева. Можно посмотреть на картинки с тепловизора системы с вентиляторами.

450x300  31 KB. Big one: 960x640  81 KB

А теперь без вентиляторов.

450x300  33 KB. Big one: 960x640  87 KB

Как говорится, лучше один раз увидеть… Так и получается.

Заключение

На мой взгляд, у AeroCool получился отличный набор. Он содержит все необходимое, чтобы развернуть систему с дополнительной вентиляцией и освещением в любом корпусе, где есть три посадочных места для установки 120 мм вентиляторов. Можно счесть, что 2000 рублей это много за три вертушки, но если изучить цены на обычные 120 мм модели, становится ясно, что это не так. И не забудем про комплектные хаб и пульт. Кто-то может возразить: самому это все спаять и сделать дешевле. Может и так, но тут нам предлагают готовый набор со всеми необходимыми компонентами.

AeroCool Duo 12 Pro – хороший вариант, чтобы сделать свой компьютер более ярким, тихим и вентилируемым. В любой, даже самый скучный интерьер системного блока он привнесет много красок и эффектов. В мом случае все подошло идеально, как будто это штатный комплект поставки. Единственное, что мне не понравилось в связке AeroCool Duo 12 Pro + AeroCool Shard – это отсутствие синхронизации подсветки передней панели с вентиляторами. На самом деле проблема решается легко. Достаточно заменить RGB-ленту в модуле панели корпуса на адресную и подключить ее к хабу. Все. Других недостатков просто нет.

Зато теперь можно управлять эффектами подсветки, цветом, разными режимами и даже яркостью. И, конечно же, регулировать скорость вращения крыльчаток, а можно просто выбрать режим PWM и всем будет управлять материнская плата. Такой функциональности нет даже в премиум-корпусах за большие деньги. И все это без проводов и кнопок на корпусе, лишь с маленьким пультом. В итоге: отличный комплект за разумные деньги, огромные функциональность и возможности по цене просто трех вентиляторов.

Андрей Понкратов aka wildchaser


Выражаем благодарность:

  • Компании AeroCool за предоставленный на тест комплект корпусных вентиляторов AeroCool Duo 12 Pro.
