Вступление

Противостояние AMD и Intel давно не было столь интересным и напряженным, ведь первая компания почти десять лет не могла приблизиться к высотам, занятым конкурентом. Но в этом году все изменилось.

реклама

Немного раскачавшись покупатели оценили новые процессоры Zen 2, и теперь уже Intel находится в роли догоняющего. А помогли AMD не только удачные CPU, но и новейший чипсет Х570.

500x332  48 KB. Big one: 2500x1661  648 KB

Сегодня мы рассмотрим материнскую плату MSI MPG X570 Gaming Plus. Это умеренно дорогое решение в форм-факторе ATX и с поддержкой всех современных процессоров AMD.

Технические характеристики

500x598  82 KB. Big one: 2500x2991  2282 KB

реклама

Модель MSI MPG X570 Gaming Plus
Чипсет AMD X570
Процессоры AMD Ryzen второго и третьего поколений, AMD Ryzen Radeon Vega Graphics (1/2)
Оперативная память 4 слота DDR4, от 2133 до 4400+ МГц
PCIe 1 x PCIe 3.0/4.0 x16;
1 x PCIe 4.0/3.0 x4;
3 x PCIe 3.0 x1
Мультиграфические конфигурации 2-Way AMD CrossFire
Накопители 1 x M.2 Mkey 2242-22110 (PCIe 3.0/4.0 x4);
1 x M.2 Mkey 2242-2280 (PCIe 3.0 x4 и SATA);
6 x SATA 6G
Сеть Realtek 8111H (1 Гбит/с);
Wi-Fi нет;
Bluetooth нет
Аудио Realtek ALC1220
Видеовыходы HDMI 1.4
USB 6 x USB 2.0;
8 x USB 3.0;
2 x USB 3.1
Форм-фактор ATX

Многие задаются вопросом, какие порты USB доступны на задней панели, а какие – через дополнительные косички и разъемы.

500x264  29 KB. Big one: 2500x1320  374 KB

Итак, на задней панели расположено:

  • Type A – 4 х USB 3.0 + 2 х USB 2.0 + 1 x USB 3.1;
  • Type-C – 1 x USB 3.1.

Через дополнительные разъемы на плате:

  • Type A – 4 х USB 2.0 + 4 х USB 3.0.

Комплект поставки

500x347  46 KB
  • Материнская плата;
  • Два кабеля SATA;
  • Радиатор для верхнего слота М.2;
  • Набор крепления для SSD;
  • Наклейки на корпус и на SATA кабеля;
  • Бланк регистрации продукта;
  • Диск с драйверами и программным обеспечением;
  • Инструкция;
  • Краткое описание;
  • Заглушка на заднюю панель корпуса.

На задней панели вы найдете звуковые порты, включая оптический S/PDIF, и видеовыход HDMI 1.4, LAN, а также кнопку восстановления BIOS и порт PS/2. По USB портам описание дано выше.

Дизайн PCB

500x538  35 KB. Big one: 1021x1098  96 KB

Как приятно, когда производитель в инструкции прикладывает схему распределения ресурсов на материнской плате. Не надо гадать, что откуда берется.

500x366  50 KB. Big one: 2500x1831  717 KB

Типичный вид системной платы ATX: четыре слота Dimm, пара PCIe x16, но на плате есть удачно расположенные разъемы, например, 4pin коннекторы под вентиляторы.

500x272  41 KB. Big one: 2500x1358  859 KB

реклама



Они выстроены в один ряд, что логично и удобно.

500x268  27 KB. Big one: 2500x1342  339 KB

У портов SATA и колодки USB в текстолите сделан специальный вырез, благодаря которому подключать кабеля стало удобнее, да и вид у новинки стал более интересный.

Пропускная способность шины PCIe и тип подключения к М.2 зависят от используемого процессора. Плата поддерживает два поколения Ryzen без графики и два поколения процессоров AMD с графикой. Так как верхний PCIe x16 подключен непосредственно к процессору и также один из М.2 слотов, то в зависимости от модели CPU вы получаете:

500x184  27 KB

реклама

Что касается разъемов М.2, то для них есть отдельная табличка:

500x215  23 KB

Следует заметить, что на плате теоретически мог бы присутствовать Wi-Fi адаптер и он должен быть подключен через слот М.2.

500x294  36 KB. Big one: 2500x1471  430 KB

Однако подключение невозможно осуществить потому что слот банально не распаян, хотя его зачатки легко находятся на печатной плате.

реклама

500x457  40 KB. Big one: 2500x2285  652 KB

А еще если присмотреться, обнаружите места для RGB светодиодов, но самих их нет – не положена этой материнской плате обильная подсветка.

Система питания

500x334  45 KB. Big one: 2500x1668  1050 KB

Силовая схема питания не потребует детального изучения, потому что она простая по своей схемотехнике и используемым компонентам.

реклама

500x334  39 KB. Big one: 2500x1668  520 KB

Питание на плату подается по коннекторам 8 Pin и 4 Pin (работает и с одним коннектором 8 pin).

500x500  81 KB

Силовые цепи управляются ШИМ-контроллером IoR 35201. Это достаточно старый, но хорошо себя зарекомендовавший ШИМ-контроллер с развитыми функциями управления фазами. Полный список характеристик следующий:

  • Ultra Low Quiescent Power Dual output 8 phase (8+0/7+1/ 6+2) PWM Controller;
  • VR12 Rev 1.7, VR12.5 Rev 1.5, IMVP8 Rev 1.2, AMD SVI2, and Memory VR modes;
  • Switching frequency from 194KHz to 2MHz per phase in 56 steps;
  • IR Efficiency Shaping Features including Dynamic;
  • Phase Control and Automatic Power State Switching;
  • Programmable 1-phase or 2-phase operation for Light Loads and Active Diode Emulation for very Light Loads;
  • IR Adaptive Transient Algorithm (ATA) on both loops minimizes output bulk capacitors and system cost;
  • Auto-Phase Detection with PID Coefficient autoscaling;
  • Fault Protection: OVP, UVP, OCP, OTP, CAT_FLT;
  • I2C/SMBus/PMBus system interface for reporting of Temperature, Voltage, Current & Power telemetry for both loops;
  • Multiple Time Programming (MTP) with integrated charge pump for easy non-volatile programming;
  • Compatible with 3.3V tri-state drivers;
  • +3.3V supply voltage; -40℃ to 85℃ ambient operation; -40℃ to 125℃ junction.

Из всех перечисленных особенностей я бы отметил несколько важных для нас вещей, а именно: настраиваемое количество подсоединенных фаз (от 8+0 до 6+2), плавная регулировка частоты работы каждой фазы (от 194 КГц до 2 МГц), полная поддержка всевозможных защит, передача телеметрии в комбинированном двухканальном подключении (передача данных происходит по каждому каналу), максимальная температура до 125℃.

реклама

500x334  40 KB. Big one: 2500x1668  873 KB

Для подключения двух типов процессоров (с графикой и без) требуется несколько основных напряжений, поэтому организация работы VRM на материнской плате выглядит как 10+2 фазы питания. Замечу, что понятие фазы применимо для каждой сборки из пары мосфетов (может быть в фазе до трех штук) и катушки. Но также неплохо бы считать и управляемые каналы.

Пример тому VRM конкурента, где на каждом канале висит по две фазы. MSI в случае MPG X570 Gaming Plus выбрала схему прямого подключения каждого драйвера непосредственно к каналу ШИМ-контроллера. Это дает ей возможность управлять фазами «умнее», включая и выключая их по надобности.

500x204  27 KB. Big one: 2500x1020  489 KB

Схема подключения предусматривает использование двойных драйверов IoR IR3598. Каждый драйвер управляет парой фаз, состоящих из пары мосфетов ON Semiconductor 4C029 и 4С024.

реклама

500x151  28 KB. Big one: 2500x754  571 KB

Еще две фазы собраны на интегрированных в одну микросхему обоих мосфетов – UBIQ Semiconductor QA8111.

500x264  18 KB

Как же правильно считать фазы? Многие думают, что использование удвоителей автоматически означает синхронное управление двумя фазами, но это не так. В технической документации по IR3598 четко написано о двух режимах работы: первый вариант – чистый удвоитель с синхронным управлением парой фаз и зеркальной PWM, второй – драйвер работает в режиме дискретного управления двумя PWM сигналами на пару фаз.

Таким образом он превращается в двойной драйвер, а не «даблер», как принято считать. Поэтому в MPG X570 Gaming Plus используется 10+2 фазы (фазы сдвоенные с синхронным управлением) питания с 4+1 линиями и 5 двойными драйверами. Естественно, для Dual Mode потребовался бы ШИМ-контроллер, обладающий 10 линиями, а у нас используется всего 8 максимально, поэтому MPG X570 Gaming Plus задействует режим Doubler.

реклама

Еще одна недокументированная возможность – это передача телеметрии IR3598 в ШИМ-контроллер IR35201, а тот уже передает через стандартный I2C данные наружу.

500x594  81 KB. Big one: 2500x2970  2177 KB

Так что не удивляйтесь, когда увидите сразу несколько температур в программах диагностики. Зато теперь мы можем отследить температуру каждого IR3598 и IR35201.

И да, все пять IR3598 расположены с обратной стороны печатной платы и лишены радиаторов, но им это и не нужно, поскольку максимальная температура может достигать 150℃.

500x394  55 KB. Big one: 2500x1972  1244 KB

Для диагностики используются цветные светодиоды. Питание памяти – однофазное.

Об интересном

RGB подсветка

500x334  36 KB. Big one: 2500x1668  432 KB

Подсветка на MSI MPG X570 Gaming Plus сосредоточена в одном месте – в самом низу печатной платы и работает на просвет текстолита, высвечивая название Gaming Plus. Увы, возможности ее отключить через BIOS, равно как и настроить тип работы не предусмотрено.

Аппаратные кнопки и дополнительные возможности

500x264  29 KB. Big one: 2500x1320  374 KB

К сожалению, на плате не установлены вспомогательные кнопки, зато есть возможность обновить прошивку BIOS без основных компонентов системы.

310x341  26 KB

Материнская плата также поддерживает подключение двух 5050 RGB-лент (простые RGB (12V/R/G/B)).

Система охлаждения

500x334  35 KB. Big one: 2500x1668  586 KB

На всей системе питания установлено два радиатора, которые не соединены между собой. Распределение нагрузки на них неравномерно, так как 6 из 8 основных фаз расположены вертикально под большим радиатором, а остальные 2+2 обслуживаются маленьким радиатором.

300x272  11 KB. Big one: 2500x1533  264 KB 300x272  11 KB. Big one: 2500x2272  388 KB

Размер их позволяет спокойно отводить тепло от VRM материнской платы.

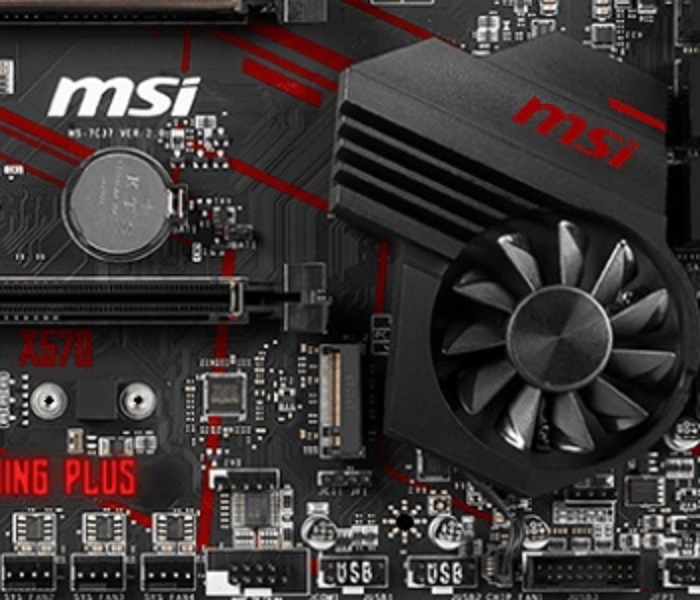

Все чипсеты AMD X570 требуют активного охлаждения, и данная плата не исключение.

500x334  39 KB. Big one: 2500x1668  534 KB

Хорошо, что MSI установила крупный вентилятор.

500x361  24 KB. Big one: 2500x1705  354 KB

Благодаря этому в большинстве случаев чипсет обходится пассивным режимом, и только достигая определенной температуры вентилятор включается в работу.

300x217  13 KB. Big one: 2500x1699  299 KB 300x217  13 KB. Big one: 2500x1807  297 KB

Кстати, эту температуру в текущей версии BIOS нельзя изменить, но можно отредактировать кривую оборотов вентилятора на оставшейся части графика и делается это в BIOS.

500x384  37 KB. Big one: 933x716  92 KB

Кроме того, пользователю доступно несколько готовых настроек: сбалансированный режим, турбо и тихий.

Тестовый стенд

Тестовая конфигурация

500x382  63 KB. Big one: 2500x1912  1101 KB
  • Материнская плата: MSI MPG X570 Gaming Plus (AMD Х570, Socket AM4);
  • Процессор: AMD Ryzen 7 3700Х;
  • Система охлаждения: система водяного охлаждения;
  • Термоинтерфейс: Arctic Cooling МХ-2;
  • Оперативная память: DDR4 G.Skill SniperX, 2 модуля x 8 Гбайт;
  • Видеокарта: ASUS GeForce GTX 1660;
  • Накопители:
    • SSD Samsung 850 Evo, 250 Гбайт;
    • SSD Samsung 960 Evo, 500 Гбайт;
    • SSHD Seagate Desktop 4 Тбайт;
  • Блок питания: Corsair AX1500i, 1500 Ватт;
  • Операционная система: Microsoft Windows 10 x64.

Температура VRM замерялась внешним термометром с выносными датчиками после теста LinX.

Режимы работы и разгон

Любой процессор AMD Ryzen 3xxx принято разгонять двумя способами: первый, простой и не очень эффективный – повышение множителя на всех ядрах и Vcore. В таком режиме не всегда удается приблизиться даже к 4.2 ГГц. Второй способ – «Precision boost overdrive + BCLK + Offset voltage». В этом случае мы позволяем внутреннему алгоритму использовать больше сверх лимитов относительно заводских характеристик и добавляем Vcore относительно номинального значения. Так мы добиваемся большей частоты на загруженных двух-четырех ядрах и приемлемого разгона на остальных при стопроцентной загрузке.

В принципе, описание в главе энергопотребления и «буста» у AMD содержит предостаточно нюансов и технически сложных моментов, но для примитивного понятия достаточно привести несколько тождественных утверждений разработчиков.

  • Package Power Tracking (PPT): Лимит, доступный для выделения на весь разъем Socket AM4. Для 65-ваттных процессоров штатный составляет 88 Вт. Для 105-ваттных – 142 Вт.
  • Thermal Design Current (TDC): Максимально допустимая сила тока в режиме типичной нагрузки без срабатывания защит по температуре. Для 65-ваттных процессоров штатный составляет 60 А. Для 105-ваттных – 95 А.
  • Electrical Design Current (EDC): Максимально допустимая сила тока в режиме буста без срабатывания защит по температуре. Для 65-ваттных процессоров штатный составляет до 90 А. Для 105-ваттных – до 140 А.

Вот это три главных параметра, которыми принято управлять для расширения коридора срабатывания защит. И поскольку средства разгона процессора глубоко интегрированы в прошивку BIOS, то сейчас появилось второе меню в материнских платах для управления ЦП. Это важное замечание, так как часть настроек не доступна самой плате без свежего образа BIOS.

Так что наша задача не показать вам раскрытый потенциал CPU, а максимально нагрузить подсистему VRM платы, чтобы прощупать почву на предмет перегрева и того, при какой нагрузке этот перегрев произойдет.

500x478  66 KB. Big one: 2136x2043  863 KB

В штатном режиме можно наблюдать температуру в трех точках – это ШИМ-контроллер (VR MOS), и в двух даблерах (в левой части и горизонтальной VRM). Приятно осознавать, как мелкие детали влияют на общее восприятие целостности и завершенности продукта.

Под штатной нагрузкой зона VRM не превышает 70℃, в то время как чипсет нагревается гораздо сильнее – 74℃. На первый взгляд при разгоне мы легко подведем VRM материнской платы к критической температуре, однако это не так. Дело в том, что процессоры AMD по факту вместе с хитрыми алгоритмами авторазгона и баланса питания практически полностью израсходуют свой потенциал даже в штатных режимах. А поднимая напряжение и частоту, мы только немного прибавим к общему энергопотреблению системы. Для примера, весь стенд в номинале использует 230-250 Вт после БП, а в разгоне всего на 50 Вт больше!

Действительно, последние обновления, исправившие «буст» процессоров, полностью исчерпали все скрытые ресурсы Ryzen 3xxx как по частотам, так и по отведенным значениям TDP.

500x410  53 KB. Big one: 2492x2045  913 KB

И при задании фиксированного множителя х41 и Vcore наша система потребляла не более 290 Вт. В таком режиме системе питания необходим если не обдув, то хотя бы обычное движение воздуха в продуваемом вентиляторами корпусе.

Иначе, как у меня на открытом стенде с водоблоком, который, очевидно, никакого движения воздуха вокруг сокета не создает, можно получить температуры далеко за 90 градусов Цельсия (и при этом материнская плата продолжала работать!).

500x419  54 KB. Big one: 2435x2040  911 KB

Температура VRM больше не поднималась выше 72℃, что, на мой взгляд, отличный показатель.

500x168  25 KB. Big one: 1523x511  154 KB

Возможности BIOS

500x702  65 KB

Это раздел оверклокинга с базовыми функциями и установками напряжений. В нем доступны некоторые пункты меню с тонкими настройками.

500x121  17 KB

Настройки энергосбережения системы.

500x173  30 KB

Настройки защит материнской платы по питанию.

499x154  24 KB

Некоторые глобальные настройки функций процессора.

Для доступа к тонким настройкам придется перебраться в спрятанное меню, которое открывается после прохода в раздел AMD Overclocking.

500x219  24 KB

Часть параметров в нем иногда дублирует основную страницу по разгону, но чаще мы встречаем недоступные в главном меню настройки.

500x272  36 KB

Вот список объединенных в одном скриншоте всех настроек.

Доступные настройки диапазонов напряжений:

247x190  9 KB

На процессор можно подавать три типа напряжений: автоматический, адаптивный (offset) и AMD Overclocking.

Параметр Значение
CPU Core Voltage От 0.9 В до 1.7 В с шагом 0.0125 В
CPU NB/SoC Voltage От 0.9 В до 1.35 В с шагом 0.0125 В
CPU Core Voltage Offset +/- от 0.0125 В до 0.30 В с шагом 0.0125 В
CPU NB/SoC Voltage Offset +/- от 0.0125 В до 0.30 В с шагом 0.0125 В
Dram Voltage От 0.8 В до 2.00 В с шагом 0.01 В
Dram VPP Voltage От 1.24 В до 3.00 В с шагом 0.1 В
Dram CH_A Vref Voltage От 0.125 В до 1.235 В с шагом 0.005 В
Dram CH_B Vref Voltage От 0.125 В до 1.235 В с шагом 0.005 В
Chipset SOC Voltage От 0.850 В до 1.5 В с шагом 0.01 В
Chipset CLDO Voltage От 1.0 В до 1.6 В с шагом 0.01 В

Помимо этого инженеры MSI встроили в BIOS готовые наборы настроек для оперативной памяти.

275x302  21 KB

Можно и просто включить функцию Try It! и попробовать загрузиться со следующими настройками:

371x663  66 KB

Система мониторинга

500x388  35 KB. Big one: 930x721  85 KB

Каждый вентилятор можно настроить по нескольким параметрам:

  • Тип подключения;
  • Время отклика на увеличение и уменьшение оборотов в долях секунд.

Также легко на лету переключается тип управления – линейный или «умный», с подстройкой по пользовательским точкам. Если на заданной величине напряжения вентилятор не может поддерживать скорость вращения крыльчатки, то она останавливается.

Заключение

MSI MPG X570 Gaming Plus за свои 13 тысяч рублей типичный представитель умеренно доступной материнской платы на чипсете Х570 с хорошей системой питания и классическим набором инструментов для разгона. У нее есть множество достоинств, по которым хотелось бы пройтись: это, прежде всего развитый программный мониторинг системы VRM, относительно тихий алгоритм работы вентилятора чипсета, светодиодная индикация POST, удобное расположение разъемов вентиляторов (снизу в группе) и наличие одного радиатора для М.2.

Что интересно, MSI не стала переполнять меню BIOS лишними настройками, но убрав раздел AMD Overclocking в несколько последовательных папок ввела меня в состояние игры в прятки. К вопросу эргономики и понимания расположения столь значимого раздела мы еще вернемся в обзорах следующих материнских плат. А пока вынужден заострить ваше внимание на этом. Не критично, но и не особенно удобно бегать по вкладкам BIOS из трех-четырех вложений в соседнее окно.

Плюсы MSI MPG X570 Gaming Plus:

  • Обновление прошивки BIOS без «железа»;
  • Удобное расположение коннекторов для вентиляторов;
  • Два слота M.2;
  • Качественные первичные компоненты системы питания (IoR – ШИМ-контроллер и драйверы);
  • Восемь портов USB на задней панели;
  • Адекватная стоимость.

Минусы материнской платы:

  • Неудобный раздел AMD Overclocking в BIOS.

Может не устроить:

  • Всего один видеовыход.
