Разгоняем Haswell: Intel Core i7-4770K против ASUS Gryphon Z87

Оглавление

Вступление

Недавно мы уже познакомились с чипсетом Intel Z87 и поняли, что ничего революционного в нем нет. Тем не менее, это флагман новой платформы LGA 1150 компании Intel. Что же нового нам принесла архитектура Haswell и стоит ли, сломя голову, мчаться в магазин за новинками? Скорее всего, торопиться преждевременно.

Что касается покупателей новых компьютеров, то они наверняка предпочтут новинку. Почему? На одинаковой частоте Haswell получается немного производительнее в большинстве случаев, цена практически не изменилась, а с разгоном все может оказаться не так уж и плохо. Вдобавок к этому пользователям обещают более быстрое интегрированное видеоядро, способное тягаться с дискретными ускорителями начального уровня.

Разумеется, ни один производитель материнских плат не мог оставить без внимания такой лакомый кусочек. Даже если платформа будет не очень популярна, покупатель всегда найдется, особенно если, подключив маркетинговые технологии, грамотно и красиво представить свой продукт. Еще лучше предложить что-то абсолютно новое, но при этом не отступая от своих традиций, дабы не нарушать концепцию.

Взять, к примеру, линейку материнских плат TUF (The Ultimate Force) компании ASUS. Главный упор в моделях Sabertooth сделан на надежность и долговечность, что подтверждается пятилетней гарантией, в то время как на остальные платы она составляет три года. К тому же у этих системных плат свой неповторимый стиль, а иногда и дополнительная защита от внешних воздействий.

Одна беда: все материнские платы ASUS Sabertooth полноразмерные, формата ATX. Но все больше покупателей отдают предпочтение mATX, поскольку они гораздо компактнее при той же функциональности. Поэтому многие ждали именно такой модели, где стиль и надежность Sabertooth соединяются в уменьшенной форме. Для такого продукта производитель даже не пожалел отдельного имени – Gryphon. Итак, встречаем плату ASUS Gryphon Z87.

440x384  35 KB

Упаковка и комплектация





Поскольку перед нами плата стандарта mATX, то коробка явно меньше, чем в случае полноразмерных моделей.

450x336  22 KB. Big one: 1000x746  85 KB

Цветовая палитра и оформление изменились не сильно по сравнению со всей серией The Ultimate Force.

450x340  30 KB. Big one: 1000x756  108 KB

На лицевой стороне все тот же серый фон, имитирующий металлическую поверхность, а в правой части ее перфорацию.

450x430  35 KB. Big one: 1000x955  154 KB

По центру приводится наименование модели, которое состоит из имени Gryphon и обозначения чипсета – Z87. Правее расположена фирменная эмблема TUF. В самом низу разместилось несколько значков, свидетельствующих о поддержке технологий SLI, CrossFire, операционной системы Windows 8 и пятилетней гарантии производителя. В целом все очень лаконично, а вся основная масса информации представлена с обратной стороны.

450x442  45 KB. Big one: 1000x982  173 KB

В самом верху находится логотип и стилизованная надпись с наименованием модели. Ниже расположены четыре столбика с описанием ключевых особенностей продукта и фотография материнской платы. Под первыми нашлось место окошку с характеристиками ASUS Gryphon Z87. Левее можно увидеть изображение задней панели и четыре логотипа.

А внутри нас ожидает картонный лоток, в котором разместилась плата в антистатическом пакете.





450x293  25 KB. Big one: 1000x651  92 KB

Под ним расположены два отсека, в которых помещается весь комплект поставки.

450x287  22 KB. Big one: 1000x638  79 KB

Среди информационных носителей можно найти следующее.

300x230  14 KB. Big one: 1000x765  114 KB 300x230  12 KB. Big one: 1000x765  93 KB
  • User Guide (руководство пользователя по материнской плате);
  • Certificate Of Reliability (сертификат тестирования компонентов);
  • TUF Series Motherboard Five-year Warranty Notice (замечания по пятилетнему гарантийному обслуживанию);
  • DVD диск с драйверами и программным обеспечением для различных операционных систем;
  • Декоративная наклейка с фирменным логотипом.

Посмотрим теперь на аксессуары, поставляемые в комплекте.

450x328  25 KB. Big one: 1000x728  92 KB
  • Четыре кабеля SATA 6 Гбит/с;
  • Мостик SLI;
  • Набор коннекторов Q-connector;
  • Заглушка на заднюю панель.

Обычный набор, ничем не выделяющийся на фоне других моделей производителя.

Дизайн и особенности платы

Внешний вид серии TUF – это то, что выделяет продукт на фоне похожих решений. Фирменный стиль «милитари» прослеживается в каждом устройстве.





450x358  36 KB. Big one: 1000x796  141 KB

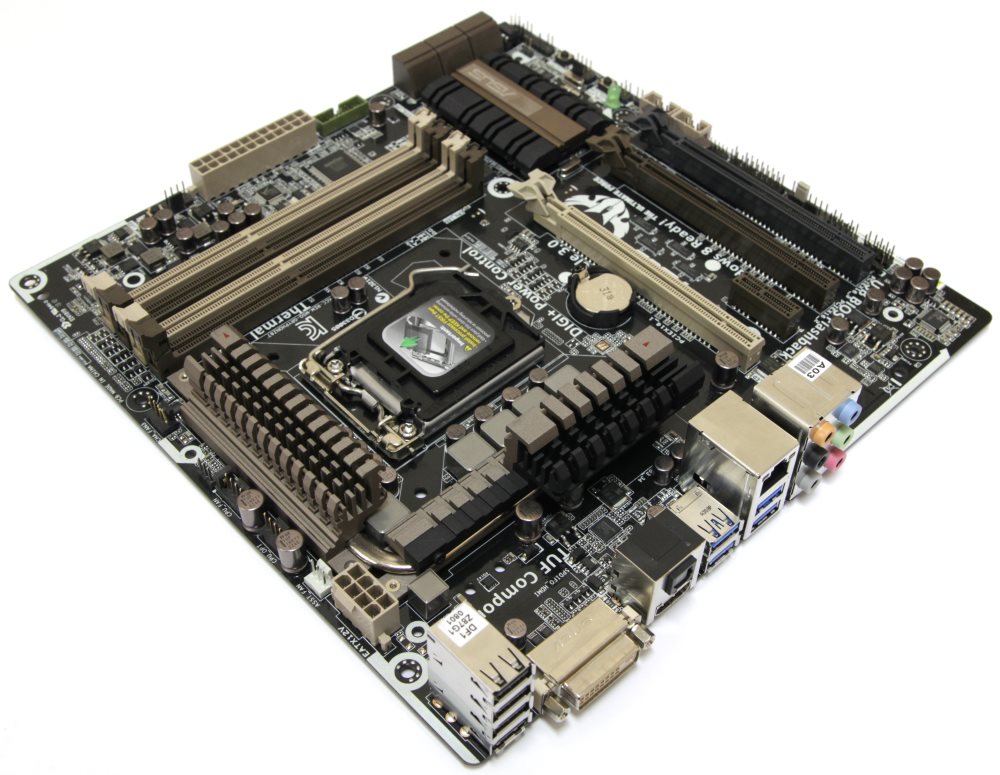

Не стала исключением и материнская плата ASUS Gryphon Z87. По традиции ее разъемы окрашены в бежевый, коричневый и черный цвета. Сама печатная плата темно-коричневая.

450x349  36 KB. Big one: 1000x775  133 KB

Как уже отмечалось выше, габариты устройства соответствуют стандарту mATX и составляют 244 х 244 мм.

450x431  69 KB. Big one: 1500x1436  521 KB

Питание на плату подается через два коннектора: основной 24-х и дополнительный 8-ми контактный.

300x102  12 KB. Big one: 800x271  54 KB 300x102  11 KB. Big one: 800x271  45 KB

Есть возможность подключить блок питания с формулой 24+4, что увеличивает перечень совместимых моделей БП, однако не стоит сильно радоваться до тех пор, пока полностью не изучено поведение нового процессора при выходе из сна, где он стал потреблять гораздо меньшие токи. С уверенностью можно сказать, что совместимыми будут модели с большим КПД и, как следствие, награжденные сертификатом 80+Gold.
