Обзор и тестирование материнской платы MSI 760GA-P43 (FX) на чипсете AMD 760G
реклама
Оглавление
- Вступление
- Упаковка и комплект поставки
- Дизайн и особенности платы
- Технические характеристики
- Возможности BIOS Setup
- Тестовый стенд
- Мониторинг и фирменное ПО
- Точность установки напряжений и работа LLC
- Разгон
- Тестирование производительности
- Методика тестирования
- Результаты тестирования
- Тестирование контроллера SATA 6 Гбит/с
- Тестирование контроллера USB 3.0
- Тестирование звукового тракта
- Заключение
Вступление
Чем сейчас интересен AM3+? Фактически только ценой: материнские платы этой платформы могут похвастать хорошим функционалом при довольно низкой стоимости, да и на процессоры, не хватающие звезд с неба в плане производительности, установлены отнюдь не запредельные цены.
Давненько в лаборатории не было обзоров системных плат под процессоры AMD в исполнении Socket AM3+. Особенно это касается решений бюджетного сегмента. Этим и последующими материалами данное упущение будет немного компенсировано. Здесь стоит обратить внимание на один факт: цель обзоров – не охватить максимум ассортимента, а лишь рассмотреть некоторые новые модели последнего времени, которые представляют определенный интерес.
Чипсет, точнее, северный мост, AMD 760G был официально представлен 20 января 2009 года. Три года в условиях современного рынка – это немало. Его кодовое обозначение – RS780L. Оно хорошо иллюстрирует его характеристики: перед нами урезанная версия AMD 780G – частота интегрированного графического ядра всего 350 МГц (против 500 у старшей версии), убрана поддержка HDMI и DisplayPort, присутствует поддержка DirectX 10, HyperTransport 3.0, PCI Express 2.0 и так далее.
Можно отметить 55 нм техпроцесс, по которому выполнен кристалл, в то время как современный флагман линейки чипсетов 990FX выполнен по 65 нм техпроцессу. При этом 760G может работать в паре с различными южными мостами AMD – SB710, SB750 и остальными.
реклама
Героиня данного обзора MSI 760GA-P43 (FX) (техническое название MS-7699 по схеме производителя) попала на массовый рынок прошлой осенью и стоит в московской рознице примерно ~1900 рублей. У нее существует модель-близнец – 760G-P43 (FX). Аппаратных отличий между платами практически нет, отсутствуют лишь контроллеры SATA 6 Гбит/с и USB 3.0, PCB используется одна и та же (поэтому даже наименование модели такое же – MS-7699). Исходя из этого, выбор пал на старшую версию.
Упаковка и комплект поставки
Коробка очень простая.
Как лицевая, так и обратная стороны пестрят упоминаниями различных возможностей платы.
Внутреннее убранство коробки совершенно типично для продукта бюджетного класса.
реклама
Комплект поставки MSI 760GA-P43 (FX) минимален:
- Краткая инструкция по сборке на нескольких языках (в том числе, на русском);
- DVD-диск с программным обеспечением;
- Заглушка на заднюю панель корпуса;
- Подробная инструкция по системной плате на английском языке;
- Два шлейфа SATA с защелками и угловыми разъемами с одного конца.
Дизайн и особенности платы
Система охлаждения, подсистема питания
Под картонным разделителем в клетчатом антистатическом пакете расположилась сама материнская плата.
Ничего особо выделяющегося нет: коричневого цвета плата, синие и черные разъемы, простые алюминиевые радиаторы на наборе системной логики. Преобразователи питания процессора не скрыты каким-либо радиатором, но при этом инженерами MSI предусмотрительно сделаны отверстия для его установки.
Подсистема питания ЦП питается от восьмиконтактного разъема ATX и построена по схеме 4+1, на каждую из фаз приходится два 2SK4212A и два 2SK4213A производства Renesas (NEC). В качестве драйверов четырех фаз CPU Core выступают два драйвера uPI Semiconductor uP6282AD (не путать этот драйвер, у которого два входящих канала от ШИМ-контроллера и два выходных канала, с удвоителем фаз). Для одиночной фазы CPU NB Core роль драйвера выполняет более простой uPI Semiconductor uP6281S8:
В качестве ШИМ-контроллера применен uPI Semiconductor uP1601P (он же, кстати, используется на топовой плате MSI под Socket AM3+ – MSI 990FXA-GD80, да и на 990FXA-GD65 тоже он).
Работающий, соответственно, по схеме 4+1 (физически данный контроллер способен на 4+2). Не слишком мощное питание, но его хватит для работы любого процессора в исполнении Socket AM3/AM3+ даже с запасом, а вот каким именно – это необходимо выяснить далее путем разгона.

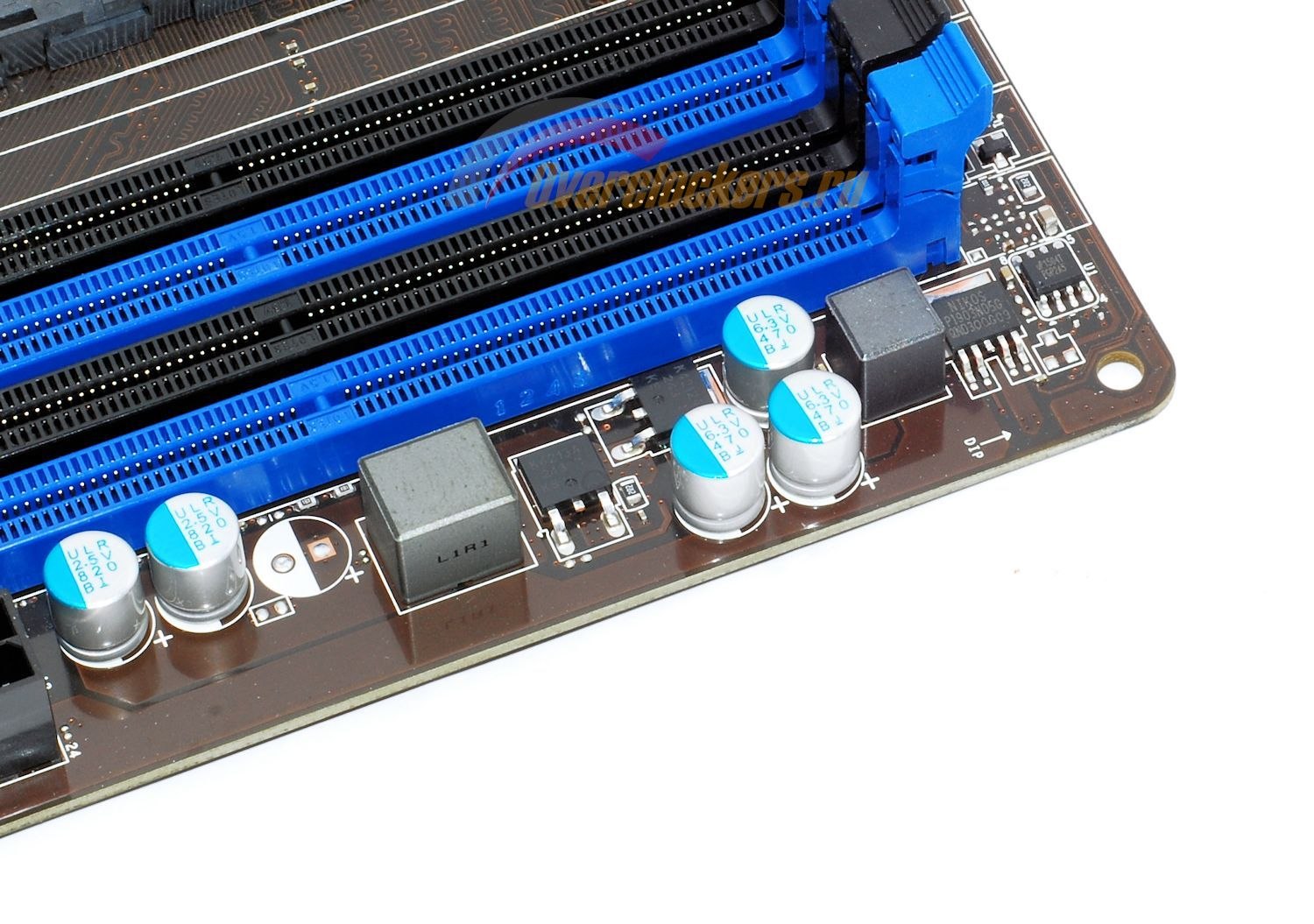

Подсистема питания оперативной памяти состоит из однофазного преобразователя памяти, где нашли применение уже знакомые нам 2SK4212A и 2SK4213A, но уже по одному.
ШИМ-контроллер – uPI Semiconductor uP1540T. А uPI Semiconductor uP0109 обеспечивает напряжение терминации памяти:
