Программное управление напряжениями и частотами
В таблице ниже приведен перечень возможностей для разгона ASUS EAH7770-DC-1GD5, предоставляемый как драйвером AMD Catalyst, так и утилитами различных производителей видеокарт.
Программа |
|
|
|
|
|
AMD Catalyst v12.7 beta (Overdrive) |
|
|
|
|
|
Asus GPU Tweak v2.1.7.1 |
|
|
|
|
|
MSI Afterburner v2.2.2 |
|
|
|
|
|
Sapphire TRIXX v4.3.0 |
|
|
|
|
|
EVGA Precision X v3.0.3 |
|
|
|
|
|
С поднятием частот никаких проблем нет, сразу две утилиты (ASUS GPU Tweak и MSI Afterburner) предоставляют эту возможность в диапазонах, достаточных для любого типа охлаждения. Возможность программного увеличения напряжения на графическом процессоре ограничена в MSI Afterburner на уровне 1.250 В (в том числе и на MSI Afterburner Extreme – были проверены шесть разных версий). Этого в большинстве случаев хватит для разгона без замены системы охлаждения, но в случае использования СВО может понадобиться чуть больше. Возможность программного увеличения напряжения на видеопамяти у AMD Radeon HD 7770 отсутствует.
В качестве контроллера напряжения на GPU используется микросхема ST Microelectronics L6788A, которая применялась на предыдущих поколениях недорогих видеокарт AMD – Radeon HD 5770 и Radeon HD 6770. Она поддерживает программное управление напряжением по шине I2C путем переключения шестибитного VID в диапазоне от 0.5625 В до 1.3500 В.
Таблицу со списком поддерживаемых значений VID и их соответствия напряжениям можно посмотреть в документации на контроллер напряжения. Приведу некоторые из них:
реклама
|
|
|
|
|
Минимальный для контроллера ST Microelectronics L6788A |
|
|
Минимальный в GUI программы MSI Afterburner Штатное напряжение AMD Radeon HD 7770 для профиля Desktop |
|
|
Штатное напряжение AMD Radeon HD 7770 для профиля Multi-Monitor |
|
|
Штатное напряжение AMD Radeon HD 7770 для профиля UVD |
|
|
Штатное напряжение AMD Radeon HD 7770 для профиля 3D Load |
|
|
Максимальный в GUI программы MSI Afterburner |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Максимальный для контроллера ST Microelectronics L6788A |

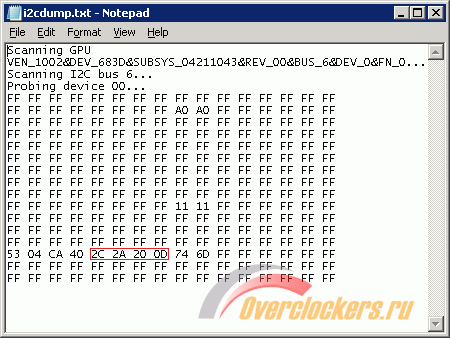

Конфигурационные регистры ST Microelectronics L6788A у видеокарты AMD Radeon HD 7770 расположены на шине 06 с номером устройства 00. Их дамп можно получить, выполнив команду "MSIAfterburner.exe /i2cd6,00". За текущее напряжение (VID) отвечают регистры по адресам D4, D5, D6 и D7:
Эти четыре регистра определяют напряжения для четырех профилей Power Play, поддерживаемых видеокартой AMD Radeon HD 7770:
|
|
|
|
|
Desktop (2D-режим) |
|
|
Multi-Monitor (режим работы видеокарты с одновременным подключением более чем к одному устройству вывода изображения) |
|
|
UVD (режим проигрывания видео с аппаратным ускорением, например Blue-Ray дисков) |
|
|
3D Load (3D-режим) |
Для чтения текущих значений регистров можно использовать команду "MSIAfterburner.exe /ri6,00,D4 /ri6,00,D5 /ri6,00,D6 /ri6,00,D7".
Команда для установки напряжения: "MSIAfterburner.exe /wi6,00,%Register%,%VoltageID%", где %Register% - адрес регистра, а %VoltageID% – VID в шестнадцатеричном формате (оба значения можно взять из таблиц, приведенных выше). Например, для установки напряжения 1.250 В только для 3D-режима нужно выполнить команду "MSIAfterburner.exe /wi6,00,D7,08". А если необходимо установить постоянное напряжение для всех режимов (это часто бывает полезным при экстремальном разгоне), то это также можно сделать одной командой. Для установки постоянного напряжения 1.350 В она будет следующая: "MSIAfterburner.exe /wi6,00,D4,00 /wi6,00,D5,00 /wi6,00,D6,00 /wi6,00,D7,00".
Возможности устанавливать напряжение до 1.350 В достаточно для разгона AMD Radeon HD 7770 с использованием воздушного и жидкостного охлаждения, в том числе для проточной воды. Но для экстремального разгона этого может оказаться мало. В таком случае вам могут пригодиться аппаратные модификации, приведенные ниже.
реклама
Аппаратные модификации
Описанные ниже модификации подойдут для всех видеокарт AMD Radeon HD 7770, основанных на эталонном дизайне печатной палаты, а также для нового варианта AMD Radeon HD 7750 на основе дизайна AMD Radeon HD 7770.
На этих ускорителях нет программного мониторинга напряжения на графическом процессоре. В таких программах как ASUS GPU Tweak и MSI Afterburner можно лишь узнать текущий VoltageID, что может быть полезным только при программном управлении напряжением. Для мониторинга напряжений при использовании аппаратных модификаций необходимо использовать мультиметр.
Питание на видеокарту поступает как через слот PCI Express, так и через дополнительный 6-pin разъем. Запаса в 150 Вт вполне достаточно, чтобы при разгоне с увеличением напряжений не столкнуться с проблемой недостаточной мощности, как это было на первом варианте AMD Radeon HD 7750.
Три фазы вместо двух позволяют достичь на AMD Radeon HD 7770 больших частот, чем на младшей модели, но проблема с эффектом «качелей» (ухудшение разгона видеопамяти после увеличения напряжения на GPU) здесь также присутствует, хоть и начинается с большего напряжения.
Схема для быстрого поиска точек на видеокарте, в которых выполняются описанные ниже модификации и мониторинг напряжений:
Модификация напряжения на GPU (Vgpu-mod):
За напряжение на графическом процессоре отвечает контроллер ST Microelectronics L6788A, расположенный на обратной стороне карты в правом верхнем углу. Для повышения напряжения на GPU нужно припаять переменный резистор с номиналом 50К Ом между контактной площадкой, соединенной с 20-й (FB) ногой контроллера ST Microelectronics L6788A и землей, которую можно взять с правого контакта расположенного неподалёку конденсатора.
Изначально напряжение на GPU в 2D-режиме составляет 0.80 В, а в 3D в оно зависит от установленного по умолчанию Voltage ID. На тестируемом экземпляре видеокарты Voltage ID оказался равным 1.1875 В, но фактическое измеренное мультиметром напряжение составило 1.23 В.
Начальное сопротивление равно 1.11К Ом и добавление в цепь обратной связи резистора, установленного на 20К Ом, поднимет напряжение примерно на 0.06 В, то есть до 1.17 В.
Аппаратный вольтмод можно совместно использовать с программным. Например, если установить Voltage ID на максимальное значение 1.35 В, то добавление резистора, установленного на 20К Ом, поднимет напряжение до 1.42 В.
Карандашный вольтмод: для повышения напряжения на GPU нужно провести графитовую дорожку между двумя точками, указанными на картинке как "Pencil Vgpu-mod". Проверить полученное после закрашивания сопротивление можно при помощи этой таблицы:
Rgpu, KОм |
|
|
|
|
|
|
|
|
Vgpu, B |
|
|
|
|
|
|
|
|
реклама
Обратный вольтмод: для понижения напряжения на GPU закрашиваем карандашом резистор, отмеченный на картинке как "Reverse pencil Vgpu-mod".
Для мониторинга за напряжением Vgpu можно использовать ноги любого из конденсаторов, установленных в системе питания GPU, например C642 или C643.
Снятие защиты по току на GPU (Vgpu-OCP mod):
По умолчанию порог срабатывания защит у контроллера ST Microelectronics L6788A достаточно высок, чтобы не мешать разгону.
Защита по напряжению (OVP) срабатывает при достижении уровня напряжения на 40% выше, чем текущий Voltage ID. В случае с нашим экземпляром AMD Radeon HD 7770 это означает что без использования программного вольтмода (то есть с Voltage ID равным 1.1875 В) мы можем поднять напряжение до 1.66 В, что уже и так очень немало. А если установить Voltage ID на максимальное значение 1.35 В, то это поднимет уровень срабатывания защиты по напряжению до 1.89 В. Таким образом, необходимости в дополнительных модификациях для обхода или снятия защиты по напряжению нет.
Порог срабатывания защиты по току тоже установлен достаточно высоко – на уровне 1.70 В. Но при желании производители могут его изменить по своему усмотрению в новой партии видеокарт, и тогда может возникнуть необходимость в описанной ниже модификации.
Порог срабатывания защиты по току на ST Microelectronics L6788A определяется номиналом резистора Rocp, соединяющего контакт IOUT/OCP (Pin 25) с землей.
По умолчанию сопротивление между IOUT/OCP и землей на AMD Radeon HD 7770 составляет 11.90K Ом. Чтобы повысить порог срабатывания OCP необходимо уменьшить это сопротивление. Для этого припаиваем параллельно резистору Rocp еще один на 100K Ом или закрашиваем его карандашом примерно до 8K Ом.
Модификация напряжения на памяти (Vmem-mod):

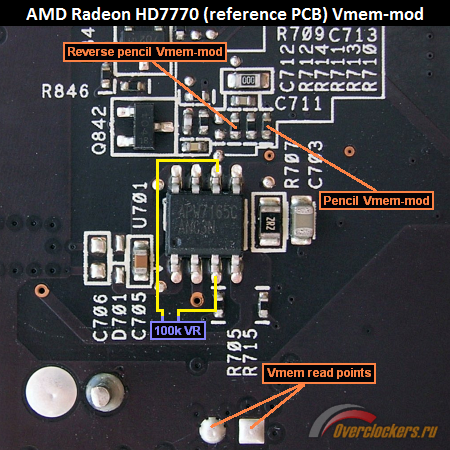

Вольтмод напряжения на памяти выполняется на обратной стороне видеокарты в левом верхнем углу.
Вольтмод с использованием переменного резистора: припаиваем 100K Ом переменный резистор между 3-й и 6-й ногами APW7165. Резистор предварительно нужно выкрутить на максимальное сопротивление.
Изначально напряжение на памяти составляет 1.50 В, что соответствует штатному значению для используемых микросхем GDDR5-памяти Hynix H5GQ2H24MFR-T2C. Оно остается неизменным, вне зависимости от нагрузки и режима работы видеокарты.
Карандашный вольтмод: для повышения напряжения на памяти нужно закрасить резистор, отмеченный на картинке как "Pencil Vmem-mod". Проверить полученное после закрашивания сопротивление можно при помощи этой таблицы:
Rmem, KОм |
|
|
|
|
|
|
|
Vmem, B |
|
|
|
|
|
|
|
Обратный вольтмод: для понижения напряжения на памяти припаиваем 100K Ом переменный резистор между 6-й и 8-й ногами APW7165, либо закрашиваем карандашом резистор, отмеченный на картинке как "Reverse pencil Vmem-mod".
Для мониторинга за напряжением Vmem можно использовать контакты, отмеченные на картинке как "Vmem read points" (место для установки конденсатора) или ноги конденсатора, расположенного чуть ниже этих контактов.
Модификация напряжения на контроллере памяти (Vddci-mod):
Вольтмод напряжения Vddci выполняется на лицевой стороне видеокарты в левом верхнем углу.
Вольтмод с использованием переменного резистора: припаиваем 100K Ом переменный резистор между 3-й и 6-й ногами APW7165. Резистор предварительно нужно выкрутить на максимальное сопротивление.
Изначально напряжение Vddci в 2D-режиме составляет 0.90 В, а после перехода в 3D поднимается до 1.00 В и от уровня нагрузки оно не меняется.
Карандашный вольтмод: для повышения напряжения Vddci нужно закрасить резистор, отмеченный на картинке как "Pencil Vddci-mod". Проверить полученное после закрашивания сопротивление можно при помощи этой таблицы:
Rddci, KОм |
|
|
|
|
|
Vddci, B |
|
|
|
|
|
Обратный вольтмод: для понижения напряжения Vddci припаиваем 100K Ом переменный резистор между 6-й и 8-й ногами APW7165, либо закрашиваем карандашом резистор, отмеченный на картинке как "Reverse pencil Vddci-mod".
Для мониторинга за напряжением Vddci можно использовать ноги конденсатора C925, установленного в системе питания контроллера памяти.
