Обзор видеокарты ASUS EAH7750-1GD5 1024 Мбайт

для раздела Лаборатория

Оглавление

Вступление

Вот уже несколько поколений видеокарт AMD использует каждый GPU в линейке для построения двух моделей, отличающихся последними значениями в индексе – 70 и 50. В некоторых случаях, чтобы заполнить определенную ценовую категорию, выходит и третий вариант с суффиксом 30. Кроме цены эти искусственно разделенные версии отличаются количеством включенных шейдерных процессоров и номинальными частотами. Один из первых вопросов, возникающих у оверклокера, выбирающего между видеокартами xx50 и xx30 – это возможность разблокировки и разгона младшей модели до уровня старшей. Что касается первого, то это доступно нечасто, а в последнем поколении Radeon HD 7xxx она вообще отсутствует. С разгоном тоже не всегда получается так, как хотелось бы.

После выхода AMD Radeon HD 7750 и AMD Radeon HD 7770 обнаружилось, что графический процессор у младшей модели со своих 800 МГц разгоняется только до уровня около 900 МГц. Хотя штатная частота GPU у старшей видеокарты обычно устанавливается на уровне 1000 МГц (а у моделей, разогнанных производителями – 1100 МГц и выше). Частотный потенциал процессоров одного и того же типа находится на одном уровне, несмотря на различные суффиксы (типа «XT» и «Pro») и количество включенных шейдерных процессоров. Что же тогда мешает нормальному разгону AMD Radeon HD 7750? Среди прочих причин можно назвать более слабую систему питания (две фазы вместо трех, отсутствие разъема для подключения дополнительного питания).

Но главная проблема заключается в том, что у большинства ускорителей AMD Radeon HD 7750 возможность повысить напряжение программно хотя бы до уровня номинального у Radeon HD 7770 недоступна простому пользователю. Техническая возможность «софтвольтмода» присутствует даже у моделей AMD Radeon HD 7750, построенных с использованием эталонного дизайна. Но поддержка микросхемы, через которую это реализовано, до сих пор не была добавлена в универсальный MSI Afterburner.

256x256  51 KB

Так уж получилось, что на данный момент единственная утилита, поддерживающая программное управление напряжением на референсных AMD Radeon HD 7750 – ASUS GPU Tweak. Но для того, чтобы эта функция была доступна, видеокарта должна быть тоже производства ASUS (или быть «прошита» соответствующей версией BIOS). Поэтому для экспериментов с разгоном была использована ASUS EAH7750-1GD5. Из данного обзора вы узнаете, как после поднятия напряжения превратить ее в AMD Radeon HD 7750 «GHz Edition» и даже больше.

Упаковка и комплектация

ASUS EAH7750-1GD5 поставляется в картонной коробке (305x220x55 мм) следующего вида:

250x185  16 KB. Big one: 1500x1110  253 KB 250x185  15 KB. Big one: 1500x1110  258 KB





В комплекте кроме самой видеокарты можно найти только диск с драйверами и программным обеспечением, бумажное руководство пользователя и переходник с DVI на D-Sub:

450x359  34 KB. Big one: 1500x1196  225 KB

Больше для ускорителя подобного класса ничего не требуется, поскольку разъемы для подключения дополнительного питания и мостика Crossfire отсутствуют, а выходы для подключения монитора обычные, не уменьшенные версии HDMI и Display Port.

Дизайн PCB и система питания

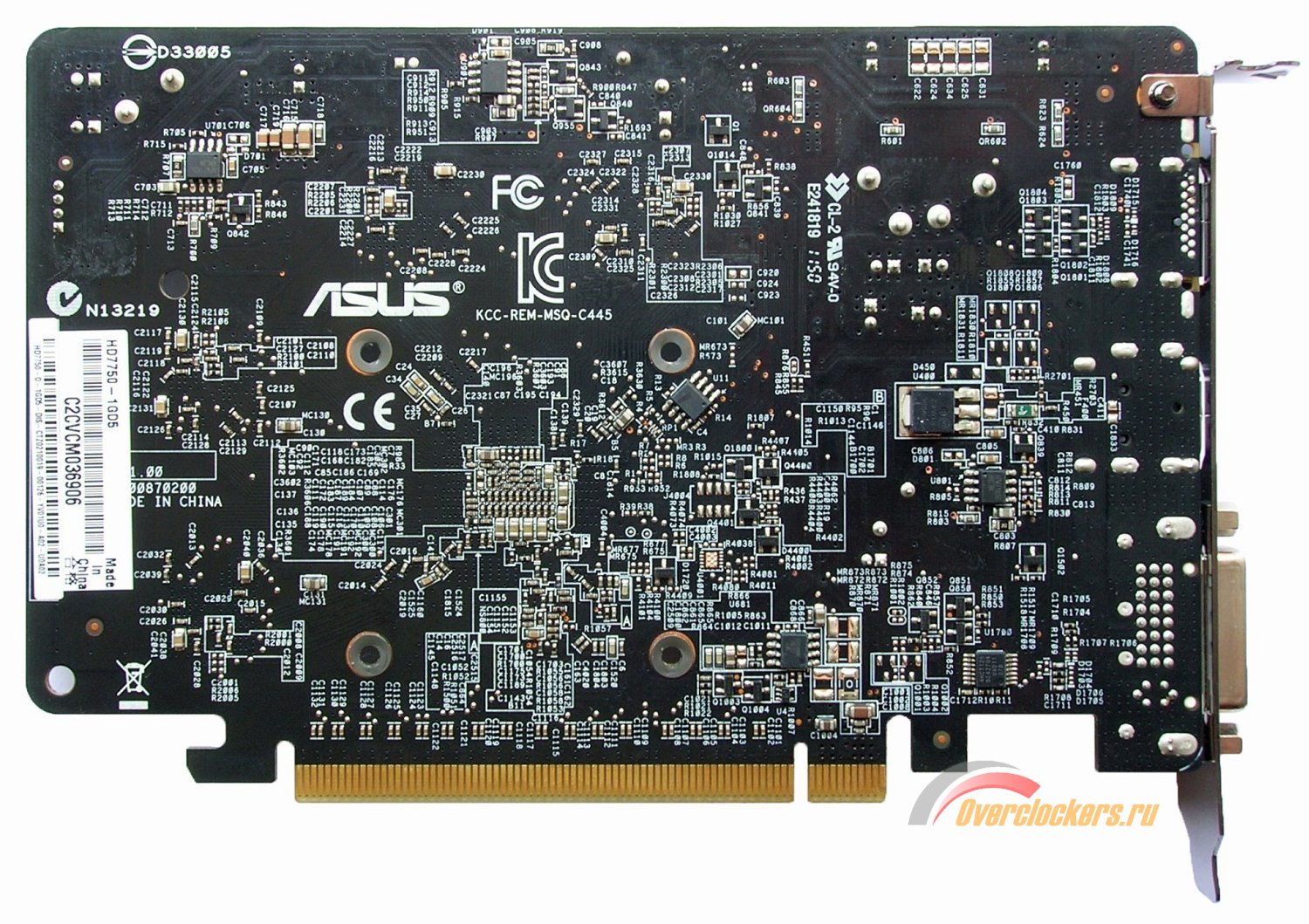

Если не считать использование собственной системы охлаждения и незначительных отличий в дизайне печатной платы (двухконтактный разъем для подключения вентилятора заменен на четырехконтактный, применение конденсаторов другого производителя, закругленные края PCB, логотип AMD заменен на ASUS), ASUS EAH7750 полностью соответствует эталонным представителям AMD Radeon HD 7750.

Длина печатной платы от планки для крепления к корпусу до правого края составляет всего 17 сантиметров, но установленный на видеокарту кулер увеличивает ее габариты еще на 1.5 сантиметра. По высоте от разъема PCI Express до верхнего края ровно 11 сантиметров, еще пару миллиметров к ним добавляет кулер. В ширину версия ASUS занимает пространство двух слотов на материнской плате, но планка для крепления к корпусу стандартной ширины, поэтому при желании несложно превратить видеокарту в однослотовую путем замены системы охлаждения.

Оформление стандартное для референсных моделей AMD последних поколений, с незначительными изменениями. Как обычно, отличия между графическими ускорителями разных производителей ограничиваются наклейкой на системе охлаждения и логотипом.

250x167  14 KB. Big one: 1500x1000  235 KB 250x167  17 KB. Big one: 1500x1000  349 KB

Для вывода изображения можно использовать один из трех интерфейсов – Display Port, HDMI и DVI:

450x320  29 KB. Big one: 1500x1067  194 KB





У AMD Radeon HD 7750 отсутствуют разъемы для объединения в режим CrossFireX, а питание видеокарта получает только через слот PCI Express 3.0.

250x177  17 KB. Big one: 1500x1059  349 KB 250x177  19 KB. Big one: 1500x1059  401 KB

На ASUS EAH7750 установлен графический процессор RV1030 (Cape Verde), выпущенный в самом конце прошлого года (53-я неделя):

450x450  70 KB. Big one: 1200x1200  319 KB

Кристалл очень небольшого размера и полностью открытый. Вокруг него в виде квадрата со стороной 43.5 мм расположены четыре отверстия для крепления системы охлаждения.

На лицевой стороне видеокарты расположены четыре микросхемы GDDR5 памяти Hynix H5GQ2H24MFR-T2C, рассчитанные на работу с частотой 1250 МГц и напряжением 1.50 В. Их плотность равна двум гигабитам, что в сумме дает доступный пользователю объем памяти в 1 гигабайт.

450x377  61 KB. Big one: 1660x1284  498 KB

По умолчанию на видеокартах AMD Radeon HD 7750 и AMD Radeon HD 7770 частота видеопамяти установлена на 1125 МГц. У ASUS EAH7750-1GD5 она поднята до 1150 МГц, но это все равно ниже штатной частоты для используемых микросхем, что оставляет запас для ее дальнейшего разгона пользователем.

Система питания AMD Radeon HD 7750 состоит из преобразователей для четырех напряжений: одного двухфазного для напряжения на графическом процессоре (Vgpu) и трех однофазных – для напряжений на памяти (Vmem), контроллере памяти (Vddci) и шине PCI-E (Vpcie).

Двухфазный преобразователь расположен в левой верхней части платы. В его основе использован контроллер напряжения Anpec APW7098.





200x200  18 KB. Big one: 1377x1142  380 KB 200x200  18 KB. Big one: 1208x1154  309 KB 200x200  17 KB. Big one: 1500x1157  379 KB

Данный контроллер не поддерживает управление напряжением ни через Voltage ID (VID), ни через шину I2C, но это еще не означает, что на видеокартах AMD Radeon HD 7750 нельзя менять напряжение программно. Для этих целей чуть ниже самого контроллера напряжения расположен «Current sinking I2C DAC» (микросхема с маркировкой «N21 AGF1C8»), предоставляющая возможность программного управления напряжением. Подобные микросхемы ранее можно было встретить на видеокартах Gigabyte серии Super Overclock.

Все три однофазных преобразователя для напряжений Vmem, Vddci и Vpcie основаны на микросхемах Anpec APW7165:

200x200  16 KB. Big one: 1500x1212  337 KB 200x200  16 KB. Big one: 1500x1110  359 KB 200x200  18 KB. Big one: 1500x1212  422 KB

Система охлаждения

Система охлаждения ASUS EAH7750-1GD5 не является новой разработкой и уже применялась на моделях этого производителя ранее, например, на EAH6770/DI/1GD5 и EAH6670/DIS/1GD5. К видеокарте она крепится при помощи подпружиненных винтов за четыре отверстия вокруг графического процессора. Отдельных радиаторов для системы питания и микросхем памяти не предусмотрено, но они обдуваются потоком воздуха, выдаваемого вентилятором и проходящего через ребра радиатора.

Сверху на радиатор установлен пластиковый кожух, почти целиком закрывающий собой печатную плату, а с правой стороны даже немного выступающий за ее пределы:

250x150  9 KB. Big one: 1500x901  143 KB 250x150  10 KB. Big one: 1500x901  137 KB

Радиатор выполнен из цельного куска алюминия круглой формы с ребрами по краям:

250x217  13 KB. Big one: 1500x1300  252 KB 250x217  13 KB. Big one: 1500x1300  246 KB





По форме и толщине подобная конструкция напоминает радиаторы боксовых кулеров недорогих процессоров Intel, только без медной вставки по центру.

Для охлаждения радиатора сверху на него установлен 80 мм вентилятор Everflow R128015SU с наклейкой ASUS на лицевой стороне:

250x250  15 KB. Big one: 1280x1280  179 KB 250x250  18 KB. Big one: 1280x1280  212 KB

Вентилятор подключается к видеокарте при помощи четырехконтактного разъема.
