Семь производительных кулеров: Scythe, Cooler Master и Spire для процессоров AMD и Intel

Высокое тепловыделение современных процессоров спровоцировало небывало большой интерес к высокоэффективным системам охлаждения. Возникло даже полуофициальное название "суперкулер", под которым подразумевается система охлаждения, способная справиться с любой разумной нагрузкой, причём это будет сделано быстро и тихо. В немалой степени такому успеху способствовало развитие технологии тепловых трубок, без которых ни один современный суперкулер уже не обходится. На противоположной стороне находятся ординарные, так называемые "бюджетные" кулеры. Они прилагаются к процессорам, идут в составе готовых компьютеров. Их основная задача – обеспечить более-менее стабильную работу процессора, с ней они худо-бедно справляются, а на большее и не претендуют.

Тесты суперкулеров проводились на нашем сайте неоднократно. Какой суперкулер лучше по эффективности, тишине, соотношению цены к производительности – горячие споры об этом не затихают, однако истина в том, что разница между суперкулерами невелика, они все хорошие, поэтому тестировать их даже немного скучно. Проверять бюджетные кулеры тоже нет никакого интереса, и они примерно одинаковы, по крайней мере, сюрпризов от них ждать не приходится. А ведь далеко не всегда есть смысл и возможность использовать суперкулер, порой разумнее потратить эти $50-60 на приобретение более мощного процессора или видеокарты. И вовсе не обязательно при этом ограничивать себя бюджетным кулером или отказываться от разгона, поскольку за бортом нашего внимания осталась обширная группа производительных кулеров среднего класса. Они не претендуют на звание "супер", но тоже способны справиться с современными процессорами и тоже успели обзавестись тепловыми трубками.

Сегодня мы рассмотрим семь современных кулеров, предназначенных для процессоров AMD и Intel: Cooler Master Hyper L3, Cooler Master Susurro, Spire VertiCool II, Spire DiamondCool II, Scythe Katana Cu, Scythe Katana 775 и Scythe Samurai Z. Сравним их возможности между собой и с суперкулером Tuniq Tower 120. Выясним, какой из них лучше и что именно мы теряем, отказываясь от использования суперкулера.

Тестовые системы и методика проверки

Среди тестируемых сегодня кулеров есть универсальные, которые можно установить на несколько типов процессоров и специализированные, предназначенные только для процессоров Intel или только для AMD. Это потребовало использовать как минимум две тестовые системы.

  Socket 775 Socket 939
Процессор Intel Pentium 4 521 (2.8 GHz) AMD Athlon X2 64 3800+ (2.0 GHz)
Материнская плата Asus P5WD2 Premium, BIOS 0606 Abit Fatal1ty AN8 SLI, BIOS 20
Память Corsair TWIN2X1024-8000UL Corsair TWIN1024-4400C25
Термопаста Zalman
Блок питания SilverStone Zeus ST65ZF (650W)

Для проверки использовался термошкаф, поддерживающий постоянную температуру 30°С. Разогревались процессоры утилитой S&M при 100%-ной нагрузке, температура контролировалась программой SpeedFan, отсутствие троттлинга гарантировала RM Clock Utility. Все кулеры тестировались при максимальной скорости вращения вентиляторов.

Кулер Tuniq Tower 120 проходил вне конкурса и использовался в качестве точки отсчёта. Он подтвердил своё звание "суперкулер", справившись с разогнанным до 4.13 ГГц процессором Intel Pentium 4 521 при повышении напряжения до 1.375 В и с процессором AMD Athlon X2 64 3800+, разогнанным до 2.8 ГГц при увеличении Vcore до 1.45 В. К сожалению, ни один из проверявшихся кулеров не смог повторить эти результаты, так как же их сравнить? Ранее тесты кулеров проходили при фиксированной частоте процессора и мерой сравнения была температура, до которой он разогревался. На этот раз определяющей стала сама частота. Чем больше частота, до которой проверяемый кулер позволит разогнать процессор, тем он, очевидно, лучше. При одинаковой частоте роль будут играть другие параметры: температура, шумность, удобство установки и т.д.

Технические характеристики приводятся по данным с сайтов производителей, отличия будут отмечены особо, а начнём мы знакомство с кулеров Spire.





Spire VertiCool II

Кулеры Spire поставляются в стандартных упаковках, отличающихся только габаритами и наклеенным номером модели.

Spire VertiCool II – универсальный кулер, предназначенный для охлаждения как процессоров Intel LGA775, так и AMD.

Характеристики Spire SP601B3 VertiCool II
Сокет Socket 754 / 940 / 775 / 939
Совместимость Любые современные процессоры Intel и AMD
Габариты радиатора 95 x 65 x 100 мм (Д x Ш x В)
Особенности Синий прозрачный вентилятор (светится в УФ), две тепловые трубки, 45 алюминиевых пластин, медное основание
Вентилятор 80 x 25 мм
Скорость вращения 2300 RPM +/-10%
Наработка на отказ 50 000 часов
Тип подшипников качения
Сила тока 0.13 A
Мощность 1.56 Вт
Воздушный поток 25.78 CFM
Уровень шума 19 dBA
Термическое сопротивление 0.21 (AMD) и 0.23 (INTEL) °С/Вт

Кулер обладает уже привычной "башенной" конструкцией.

От медного основания тепло отводят две тепловые трубки.





Качество полировки основания – отменное.

По умолчанию на кулере установлено крепление для LGA775, для установки достаточно лишь прикрутить четыре винта к backplate, однако имеется всё необходимое для использования кулера с процессорами AMD семейства K8: другая backplate и сменные крепления.

Кулер Spire VertiCool II обеспечил работоспособность процессора Intel Pentium 4 521 при разгоне до FSB 280 МГц, что в результате дало итоговую частоту 3.93 ГГц. Температура процессора при этом колебалась от 67.5 до 70°С – очень неплохой показатель, скорость вращения вентилятора составила примерно 2200 об/мин.

Однако при переходе на другую платформу возникли серьёзные затруднения. В теории достаточно всего лишь заменить крепления, для чего нужно открутить один маленький винтик.

Крепление под LGA775 удалось снять без всяких проблем, а вот привинтить другое оказалось затруднительно, поскольку отверстие под винт находится точно по центру, пришлось подбираться отвёрткой то слева, то справа, винт перекашивало... Было бы намного удобнее заменить этот один винтик двумя.





Когда все трудности, казалось бы, остались позади, возникла новая проблема.

Как видите, вентилятор находится прямо над шляпкой крепёжного винта и закрутить его можно только в одном случае – если предварительно снять вентилятор. В итоге установить кулер Spire VertiCool II на процессор AMD всё же удалось и нельзя сказать, что они несовместимы, но совместимость несколько ограниченная, мягко говоря.

На процессоре AMD Athlon X2 64 3800+ кулер Spire VertiCool II тоже проявил себя неплохо, обеспечив разгон до 2.7 ГГц при увеличении напряжения до 1.4 В. Температура при этом колебалась от 61 до 63°С.

Spire DiamondCool II

Этот кулер предназначен только для процессоров AMD, поэтому никаких проблем с установкой не возникло.

Характеристики Spire SP741B3 DiamondCool II
Сокет Socket 754 / 940 / 939
Совместимость Любые современные процессоры AMD
Габариты радиатора 89 x 80 x 53 мм (Д x Ш x В)
Особенности Синий прозрачный вентилятор (светится в УФ), 4 тепловые трубки, медное основание 8.5 мм, 55 медных пластин по 0.4 мм
Вентилятор 80 x 25 мм
Скорость вращения 2400 RPM +/-10%
Наработка на отказ 50 000 часов
Тип подшипников качения
Сила тока 0.2 A
Мощность 2.4 Вт
Воздушный поток 41.15 CFM
Уровень шума 21 dBA
Термическое сопротивление 0.285 °С/Вт

Ценность приведённых данных не очень велика, поскольку на сайте производителя приводятся характеристики кулера Spire DiamondCool II модели SP741B3, а у нас на тестах оказалась немного другая – SP741B3-U. Вентилятор по данным материнской платы вращался со скоростью примерно 2100 об/мин вместо ожидаемых 2400 об/мин, соответственно неверны показатели шума, мощности и т.д.





Сразу четыре тепловые трубки отводят тепло от основания кулера.

Сверху сооружение венчает крупный вентилятор.

Основание толщины необычайной, я впервые встречаюсь с такими размерами.

Эта особенность подчёркивается производителем как достоинство, но я буду осторожнее в оценках. Задача основания – обеспечить механическую прочность радиатора, поэтому оно должно быть определённой толщины. Кроме того, нужно донести тепло до пластин радиатора, чтобы распределить его по как можно большей площади и это тоже заставляет делать основание достаточно толстым. Но в нашем случае тепло передаётся не только непосредственно от основания к пластинам, передаче помогают сразу четыре тепловые трубки, не нужна такая толщина, она только мешает. Всему есть предел, при такой большой толщине разница температур между нижней и верхней плоскостями основания будет слишком велика. Трубки, контактирующие с верхней плоскостью, работают не так эффективно, как если бы они были ближе к ядру процессора. Не забывайте, что к толщине основания следует прибавить толщину теплораспределительной пластины процессора, а это ещё больше удлиняет путь.

На эффективность теплопередачи оказывает и качество обработки основания, а у кулера Spire DiamondCool II оно вообще не полировалось.

В итоге кулер Spire DiamondCool II смог разогнать процессор AMD Athlon X2 64 3800+ лишь до 2.6 ГГц, причём температура поднялась до впечатляющих 73°С.

Далее рассмотрим два кулера от компании Cooler Master. В феврале этого года я их протестировал, убедился, что они не способны раскрыть оверклокерский потенциал процессоров на все 100%, написал об этом краткий отчёт и отложил кулеры в сторонку. Сейчас самое время узнать возможности кулеров по новой для нас методике.

Cooler Master Susurro

Упаковка помимо своих первоочередных обязанностей выполняет ещё и информационную роль – на ней отражены и особенности работы кулера, и его характеристики.

Характеристики Cooler Master Susurro (RR-KCT-T9E)
Сокет Socket 754, 939, 940 и M2
Совместимость AMD Athlon 64 X2 5000+ и выше, AMD Athlon 64 FX-59 и выше, AMD Athlon 64 4200+ и выше, AMD Sempron 3800+ и выше
Габариты радиатора 77 x 92 x 40 мм (Д x Ш x В)
Материал радиатора Чистая медь (99.97%)
Вентилятор 92 x 25 мм (совместим с 80 мм)
Скорость вращения 800 ~ 2800 R.P.M. (контролируется термодатчиком)
Наработка на отказ 50 000 часов
Тип подшипников Rifle Bearing
Уровень шума 16 dBA (мин.)
Вес радиатора 685 г (без вентилятора)
Вес вентилятора 75 г

Это единственный кулер в сегодняшнем обзоре, который не использует тепловых трубок, но у него есть свои козыри.

Во-первых, он полностью медный, во-вторых, он малогабаритный, а самое главное – он очень тихий. Скорость вращения вентилятора регулирует термодатчик.

В каждой бочке мёда есть свои ложки дёгтя – основание кулера совершенно не отполировано.

А датчик расположен крайне неудачно – в самой середине радиатора. При таком местонахождении датчик скорее отреагирует на рост тепловыделения видеокарты, чем процессора.

Я ожидал, что кулер Cooler Master Susurro окажется на последнем месте, однако он разогнал процессор до 2.7 ГГц при увеличении напряжения до 1.4 В, причём температура составила 69°С. Это тоже немало, но не идёт ни в какое сравнение с предыдущим участником. Так что тепловые трубки – это не панацея от всех бед, нужно ещё грамотно сконструировать кулер. Скорость вращения вентилятора с 800 об/мин в покое поднялась до 2200 об/мин, что очень далеко от максимальных 2800 об/мин по техническим характеристикам. Таким образом, результат мог бы быть ещё лучше, если бы термодатчик был расположен правильно.

Cooler Master Hyper L3

Упаковка кулера Cooler Master Hyper L3 сделана очень интересно – она выполнена из прозрачного пластика, а вся многочисленная информация нанесена на бумажных вкладках.

Характеристики Cooler Master Hyper L3 (RR-LCH-P9E1)
Сокет Socket LGA 775
Совместимость Pentium D 3.4 ГГц, Pentium 4 4 ГГц, Celeron D 3.33 ГГц
Габариты радиатора 90 x 112 x 41 мм (Д x Ш x В)
Материал радиатора Медное основание с никелевым покрытием, алюминиевые пластины и 3 медных тепловых трубки
Вентилятор 92 x 25 мм (совместим с 80 мм)
Скорость вращения 1100 ~ 2800 ±10% R.P.M. (контролируется материнской платой)
Воздушный поток 49.56 CFM
Давление 3.31 мм вд. ст. (макс.)
Наработка на отказ 50 000 часов
Тип подшипников UFO Bearing
Напряжение 12 В
Сила тока 0.22 A (макс)
Мощность 2.64 Вт (макс.)
Уровень шума 18 dBA (мин.)
Вес радиатора 333 г (включая крепления)
Вес вентилятора 90 г

Кулер производит впечатление полностью алюминиевого, однако производитель утверждает, что основание медное, но покрыто слоем никеля.

Тепло помогают отводить три медные же тепловые трубки.

По характеристикам скорость вращения вентилятора не должна превышать 2800 об/мин, но SpeedFan утверждал, что он вращается со скоростью 3000 об/мин – это самый скоростной вентилятор среди всех кулеров, которые мы сегодня проверяем.

На основание нанесён высокоэффективный (по словам производителя) термоинтерфейс серии Cooler Master PTK. Однако он был удалён после первой неудачной попытки разгона процессора и тесты кулер проходил с термопастой Zalman, как и во всех остальных случаях. Шлифовка основания отсутствует.

Результаты практической проверки кулера Cooler Master Hyper L3 разочаровали, он смог разогнать процессор Intel Pentium 4 521 лишь до 275 МГц по шине, а температура поднялась до 70°С.

Scythe Katana 775

Кулер Scythe Katana нам уже знаком по обзору "Самурайский меч на страже температурного режима процессоров AMD и Intel – кулер Scythe Katana", а на этот раз нас встречает его упрощённая модификация, предназначенная только для процессоров LGA775.

Упаковка чрезвычайно информационно богата, можно почерпнуть все необходимые сведения.

Характеристики Scythe Katana 775 SCKTN-775
Сокет Socket 775
Габариты 98 x 96 x 138 мм
Вентилятор 92 x 25 мм
Скорость вращения 500 ~ 2.500 ±10% (контролируется материнской платой)
Воздушный поток 23.92 ~ 50.31 CFM
Уровень шума 15.00 ~ 31.65 dBA
Вес 315 г

Нам уже знаком характерный наклон кулера по отношению к плоскости материнской платы.

У кулеров "башенной" конструкции есть много достоинств, но и явный недостаток – отсутствует обдув околосокетного пространства. Между тем транзисторы MOSFET при интенсивной загрузке процессора могут разогреваться до 80-100°С и даже выше. Некоторые производители кулеров игнорируют эту проблему, а компания Scythe оригинально вышла из сложного положения, наклонив кулер.

Полировка основания идеальна, кстати, толщина его невелика.

Меня несколько смутил процесс установки, конденсаторы оказались непосредственно под крепёжной пластиной, но, вроде бы, прижиму не мешали.

Кулер Scythe Katana 775 смог разогнать процессор Intel Pentium 4 521 до 280 FSB и его температура увеличилась до 71°С.

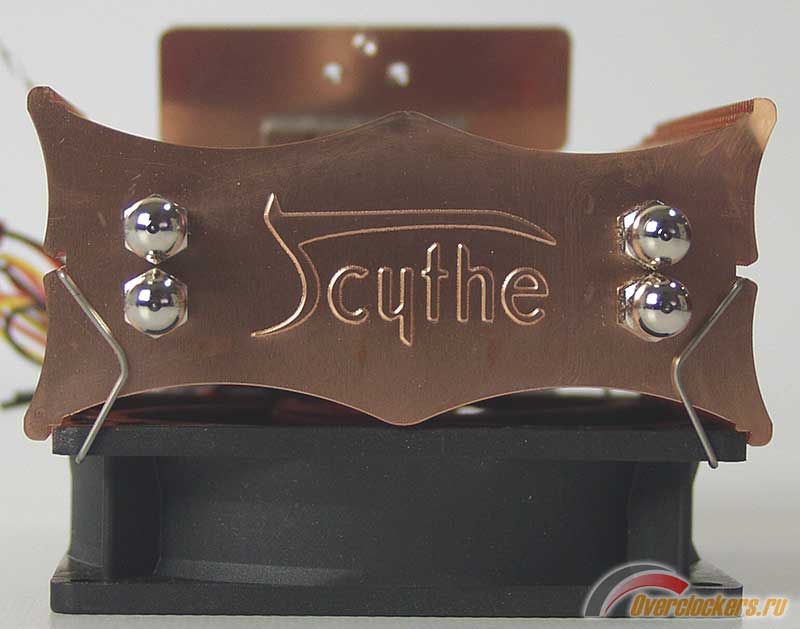

Scythe Katana Cu

Кулер Scythe Katana Cu является экстенсивным развитием всё того же уже знакомого нам Scythe Katana. Теперь всё то же самое, но полностью из меди.

Насыщенность информации на коробке внушает уважение, а цветовая гамма в оформлении подчёркивает переход на медь.

Характеристики Scythe Katana Cu SCKTN-CU1000
Сокет Socket 370 / 775/ 478 / 462 / 754 / 940 / 939
Габариты 98 x 96 x 130 мм (Д x Ш x В)
Вентилятор 92 x 25 мм
Скорость вращения 1.200 ~ 2.500 ±10%
Воздушный поток 23.92 ~ 50.31 CFM
Уровень шума 15.00 ~ 31.65 dBA
Вес 590 г

По сравнению с оригинальным кулером Scythe Katana у медной модификации увеличена скорость вращения вентилятора до 2500 об/мин и добавлен регулятор его оборотов.

Кулер универсален, т.е. позволяет работу даже с уходящими в прошлое Socket 370 и Socket A, на материнской плате его можно развернуть в любую нужную сторону, однако за гибкость приходится платить – удобство установки оставляет желать лучшего.

На фото крепления прикручены лишь для удобства съёмки.

Качество обработки основания потрясающее.

Если конструкция осталась прежней, лишь материал радиатора заменён на более эффективный, то мы вправе ожидать улучшения результатов. Кулер Scythe Katana Cu не разочаровал – процессор Intel Pentium 4 521 был разогнан до 285 МГц по шине, его температура поднялась лишь до 63°С. В свою очередь, при разгоне процессора AMD Athlon X2 64 3800+ удалось поднять частоту тактового генератора до тех же 270 МГц, что и с большинством других кулеров, но никто из них не смог удержаться в пределах 60°С, а Scythe Katana Cu не позволил подняться температуре выше 59°С.

Scythe Samurai Z

На очереди очень интересный представитель кулеров Scythe и я не буду тратить лишних слов на упаковку, есть намного более интересные моменты.

Характеристики Scythe Samurai Z SCSMZ-1000
Сокет Socket 775/ 478 / 754 / 940 / 939
Габариты 98 x 85 x 128 мм
Вентилятор 92 x 25 мм
Тип подшипников скольжения
Скорость вращения 2.000 RPM
Воздушный поток 32.4 CFM
Уровень шума 23.5 dBA
Вес 360 г

Итак, кулер использует тепловые трубки, но его конструкция отличается от привычной "башенной", что позволило избавиться от характерных недостатков и уменьшить габариты кулера.

В основании находится довольно большой алюминиевый радиатор, охлаждению помогают две изогнутые тепловые трубки, отводящие тепло к верхним тонким алюминиевым пластинам.

Основание медное, было закрыто плёнкой, однако, несмотря на защиту, покрылось слоем окислов.

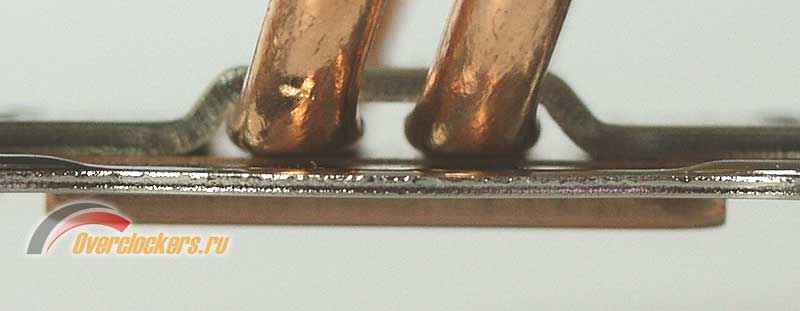

Ракурс фотографии получился не очень удачным, однако возле трубок имеются следы пайки, что говорит о внимании, которое уделяется эффективности контакта.

Самый приятный сюрприз – это новая запатентованная "безотвёрточная" система крепления кулера на различные типы процессоров – VTMS (Versatile Tool-Free Multiplatform System).

На верхнем фото слева направо расположены крепления под LGA775, процессоры AMD K8 и Socket 478 соответственно. Обратите внимание, что на каждой паре креплений имеются своеобразные "ушки". Эти ушки вставляются в отверстия на торцах алюминиевого радиатора. На фото ниже они показаны стрелками и для примера установлено крепление под LGA775.

Замена одного крепления на другое происходит в считанные секунды, поскольку ушки снабжены лапками – сжимаем их, прижим ослабевает и крепление легко вынимается. Установка кулера на различные типы сокетов так же не вызывает затруднений. Разница особенно заметна по сравнению с креплением других универсальных кулеров Scythe, которое всегда вызывало нарекания.

Впрочем, некоторые проблемы при установке возникли даже сейчас.

К сожалению, кулер Scythe Samurai Z не поразил эффективностью по результатам проверки. Процессор Intel Pentium 4 521 ему удалось разогнать до частоты 280 МГц при этом его температура увеличилась до 73°С. AMD Athlon X2 64 3800+ разогнался до 270 МГц при температуре 65°С.

Итоги и выводы

Для наглядности сведём полученные в ходе проверки результаты разгона процессоров в диаграммы, расположив кулеры от самых слабых к самым лучшим.

Лидирующая тройка неизменна, как для процессоров Intel, так и для AMD. Первое место всегда занимает суперкулер Tuniq Tower 120. Особо хочу отметить, что, несмотря на более высокую частоту и напряжение по сравнению с другими результатами разгона, ему удалось оставить температуру процессоров минимальной. Однако этот кулер выступал вне конкурса, только в качестве ориентира, поэтому сразу переходим к другим участникам.

Кулер Scythe Katana Cu уверенно удерживает второе место. Он не так уж сильно отстаёт от лидера, его высокая эффективность вне сомнений, однако кулер обладает рядом дополнительных преимуществ. Это самый универсальный кулер из всех проверявшихся, его можно установить на любой современный тип процессоров и даже на те, которые уже выходят из употребления. Мало того, система крепления позволяет развернуть кулер в нужном направлении, вне зависимости от ориентации сокета на материнской плате. К несчастью, неудобство установки во многом дезавуирует эти достоинства.

Кулер Spire VertiCool II оставил противоречивое впечатление. Его эффективность так же не вызывает сомнений, доказательством служит твёрдое третье место в разгоне процессоров. К сожалению, крайне неудобная смена системы креплений для LGA775, с ней он поставляется изначально, на крепление для процессоров AMD, а так же сложности при установке кулера, позволяют рекомендовать его только для процессоров Intel. Совместимость с процессорами AMD пока больше декларативная, чем реальная. Хотя, при желании, доработка креплений до ума не должна вызвать серьёзных затруднений у производителя.

Итак, тройка лидеров определена, однако это не значит, что все остальные кулеры плохие, у них есть свои особенности и достоинства. Взять хотя бы Scythe Katana 775 – это упрощённая версия обычного кулера Scythe Katana, но одновременно и работа над ошибками. Универсальная система креплений вызывала нарекания? Сделаем специализированный кулер только для LGA775, благо эти процессоры пока широко распространены. Одновременно с удобством установки мы получаем экономию в цене при сохранении высокой эффективности кулера неизменной.

Или взять кулер Cooler Master Susurro. Все тестировавшиеся сегодня системы охлаждения достаточно тихие, но Susurro не просто тихий, он практически бесшумный. Он вряд ли подойдёт для оверклокеров, но идеален для систем начального или среднего уровня благодаря своим небольшим габаритам. Если компания Cooler Master придумает, как с минимальными издержками разместить термодатчик в основании кулера, как можно ближе к ядру процессора, то сфера применения кулера может значительно расшириться, а его ценность для потребителя значительно повысится.

Отдельных слов заслуживает и кулер Scythe Samurai Z. Некогда малоизвестную японскую компанию Scythe можно сравнить с корейской Zalman. Обе компании достойны всяческого уважения, они неустанно экспериментируют, ищут свой путь, не копируют чужие наработки, а учатся на чужих ошибках и это не может не привести к успеху. Вот и на этот раз, революционная, без преувеличения, система крепления VTMS от Scythe достойна аплодисментов. Так и хотелось написать, что вот бы эту систему крепления, да приспособить к суперкулеру типа Scythe Ninja, но оказалось, что такой кулер уже существует – это Scythe Mine! О нём недавно писал наш сайт в новостях. Кулер использует традиционную "башенную" схему, вентилятор находится в оптимальном месте – в центре конструкции, причём кулер допускает установку любого вентилятора толщиной 25 мм, а его диаметр может быть от 60 до 140 мм! С нетерпением будем ждать появления кулера Scythe Mine в продаже.

Добрых слов у меня не нашлось только для двух аутсайдеров – Spire DiamondCool II и Cooler Master Hyper L3.

Подводя общие итоги проверки, можно сказать, что современные производительные кулеры не так уж сильно отстают от "суперкулеров", хотя нельзя отрицать, что разница есть и она очевидна. Однако в ряде случаев установка такого "обычного" кулера вполне оправдана и наши тесты показали, что можно не бояться катастрофического падения производительности. Какой именно кулер выбрать? Сложный вопрос, на который нет однозначного ответа. Тут много нюансов: это и шумность, и удобство установки, и доступность кулера, и цена, которая может сильно отличаться в зависимости от региона. Загляните в ближайший компьютерный магазин – возможно, там продаётся не очень дорогой, но достаточно эффективный кулер, который как нельзя лучше подойдёт для ваших запросов.
