Д-30Ф6 – история уникального двигателя, завоевавшего небо

Д-30Ф6 – Двигатель, завоевавший небо

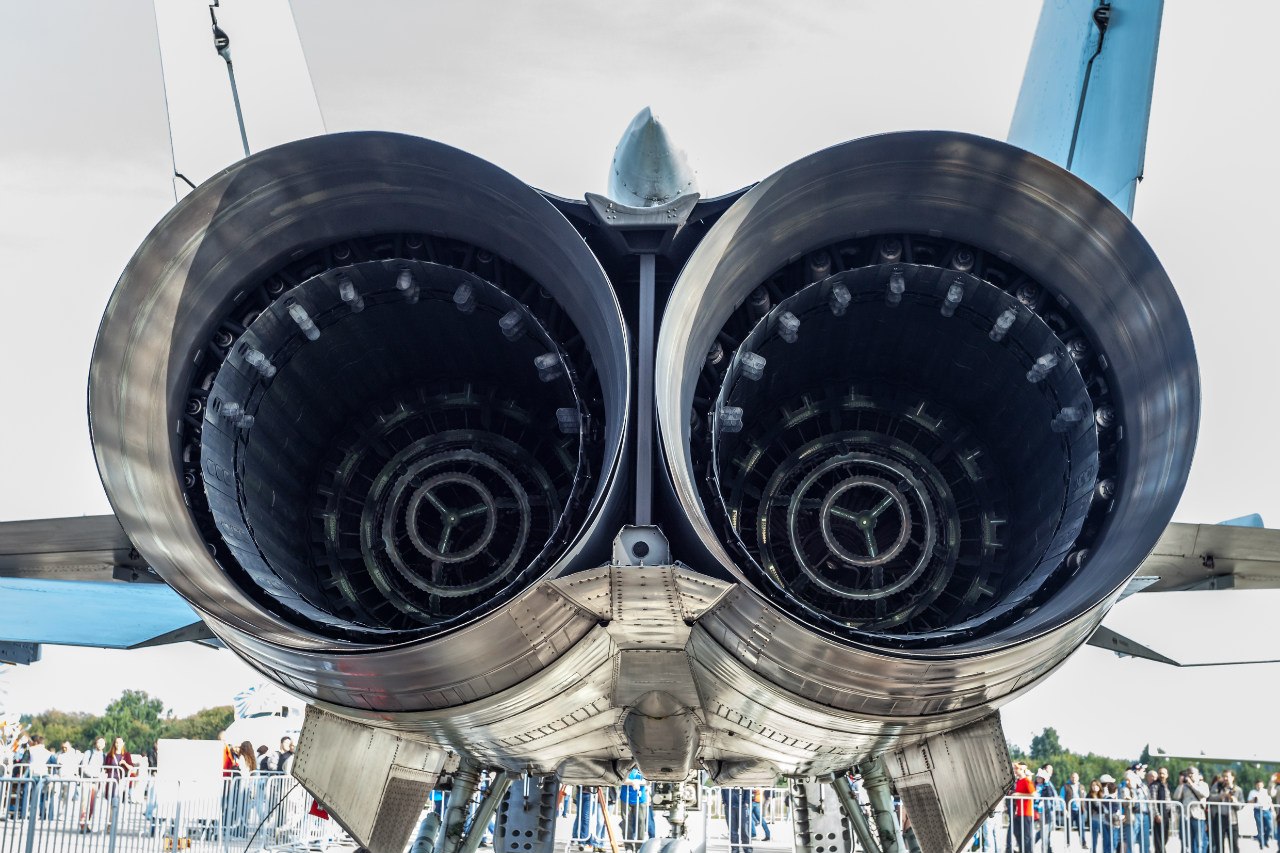

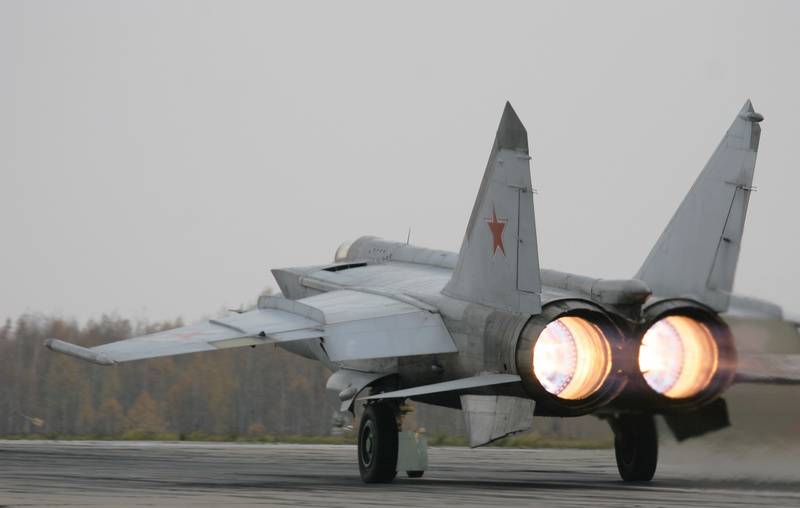

В мире авиации имена самолётов, таких как Сухой или МиГ, знают многие. Но за каждым таким «железным птицом» стоит его «сердце» — двигатель, чьи создатели часто остаются в тени. Одним из таких незаметных шедевров стал двигатель Д-30Ф6, разработанный под руководством Павла Соловьёва. Именно он на протяжении десятилетий поднимает в небо легендарный истребитель-перехватчик МиГ-31 — машину, аналог которой действительно придётся поискать.Сопла двигателей Д-30Ф6

Зачем понадобился уникальный двигатель

История Д-30Ф6 началась как ответ на серьёзный вызов. В середине 1960-х годов у потенциального противника СССР появилось новое оружие: крылатые ракеты, способные лететь на сверхмалых высотах, огибая рельеф местности, а также высотные скоростные разведчики и стратегические бомбардировщики.

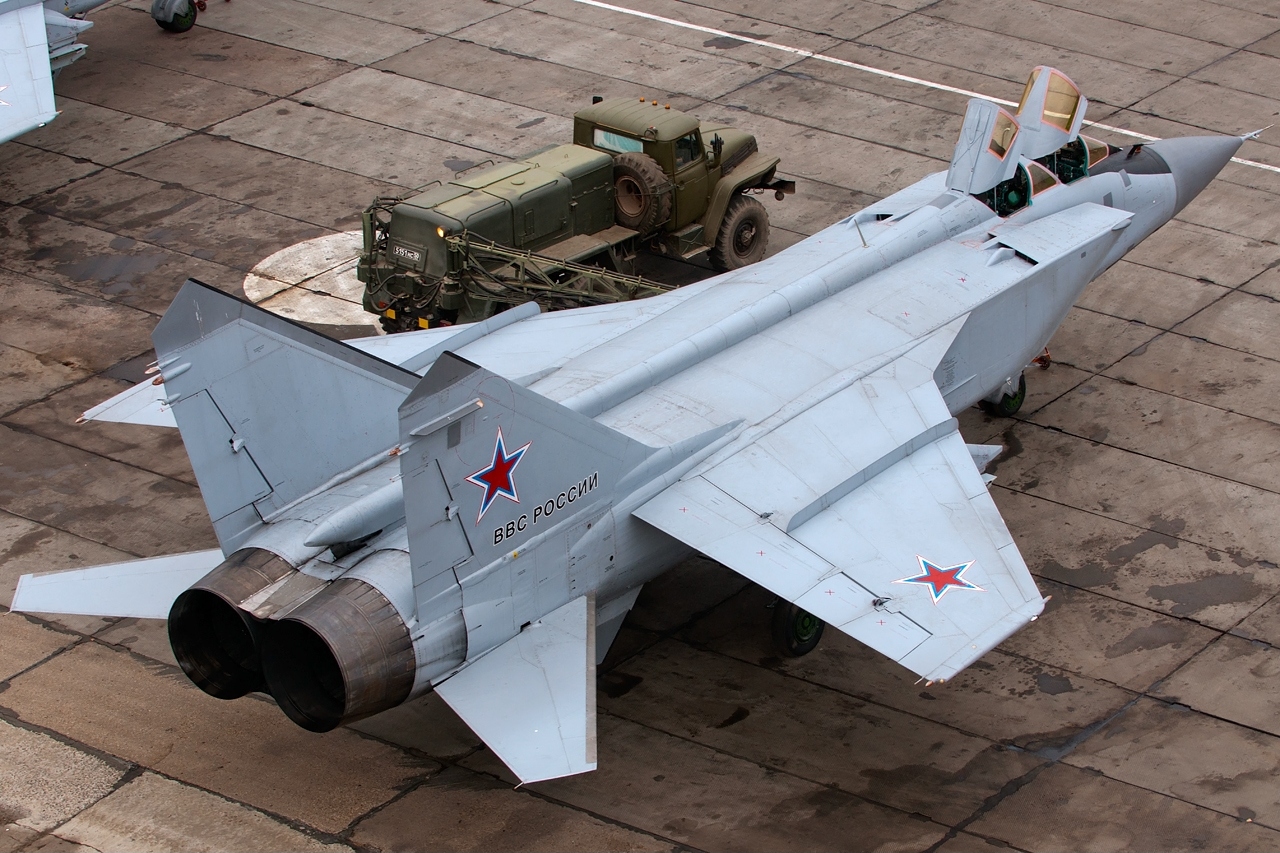

Для защиты огромных и малонаселённых пространств Советского Союза, особенно на Севере и Дальнем Востоке, требовался принципиально новый самолёт. Он должен был обнаруживать и перехватывать цели в высотном диапазоне от десятков метров до 30 километров, летать со скоростью, в три раза превышающей скорость звука, и иметь огромный радиус действия. Так родился проект МиГ-31. Но для такой уникальной машины нужен был не менее уникальный двигатель — невероятно мощный, но при этом достаточно экономичный для длительного патрулирования. Разработку поручили Пермскому моторостроительному конструкторскому бюро (МКБ) и его генеральному конструктору Павлу Александровичу Соловьёву.МиГ-31 на аэродроме

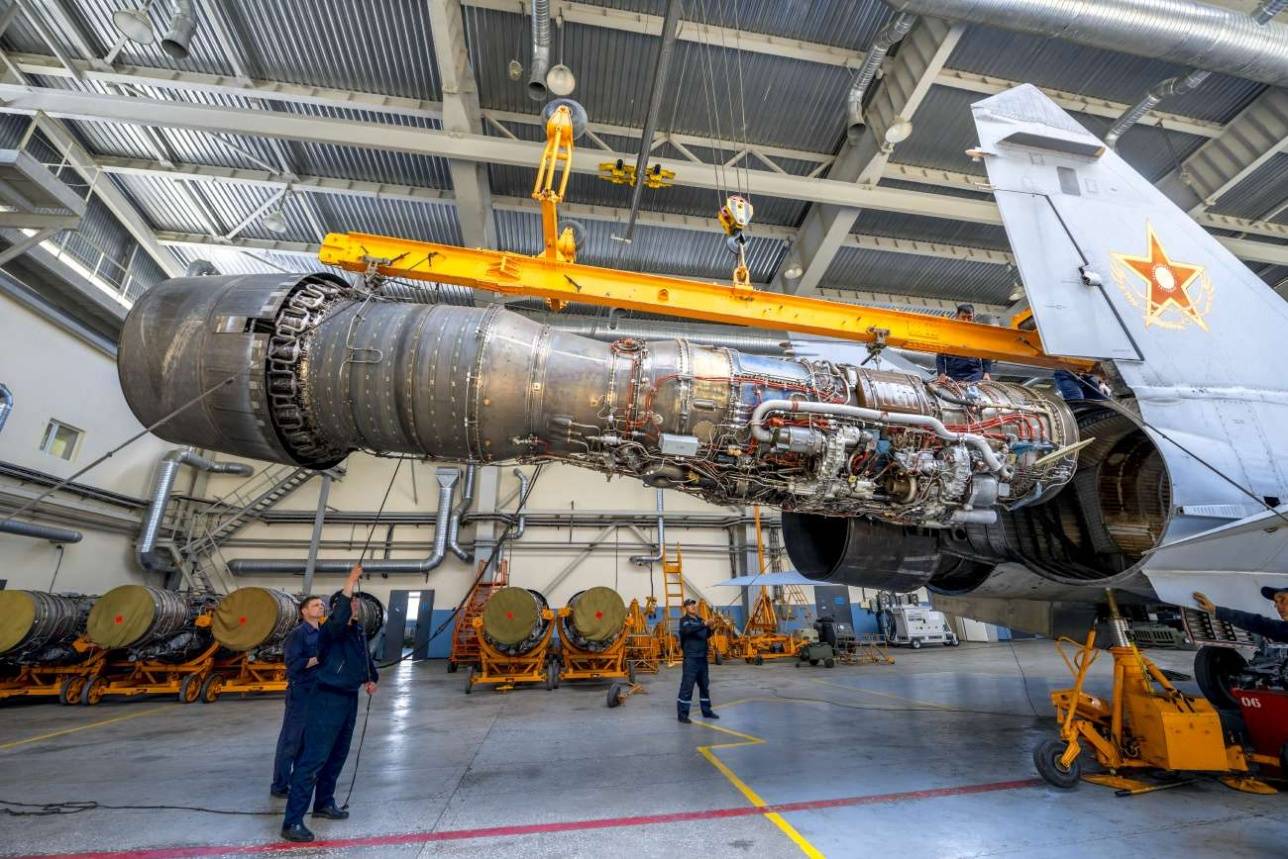

МиГ-31 с двигателем Д-30Ф6 в цехе обслуживания

Смелое решение Соловьёва

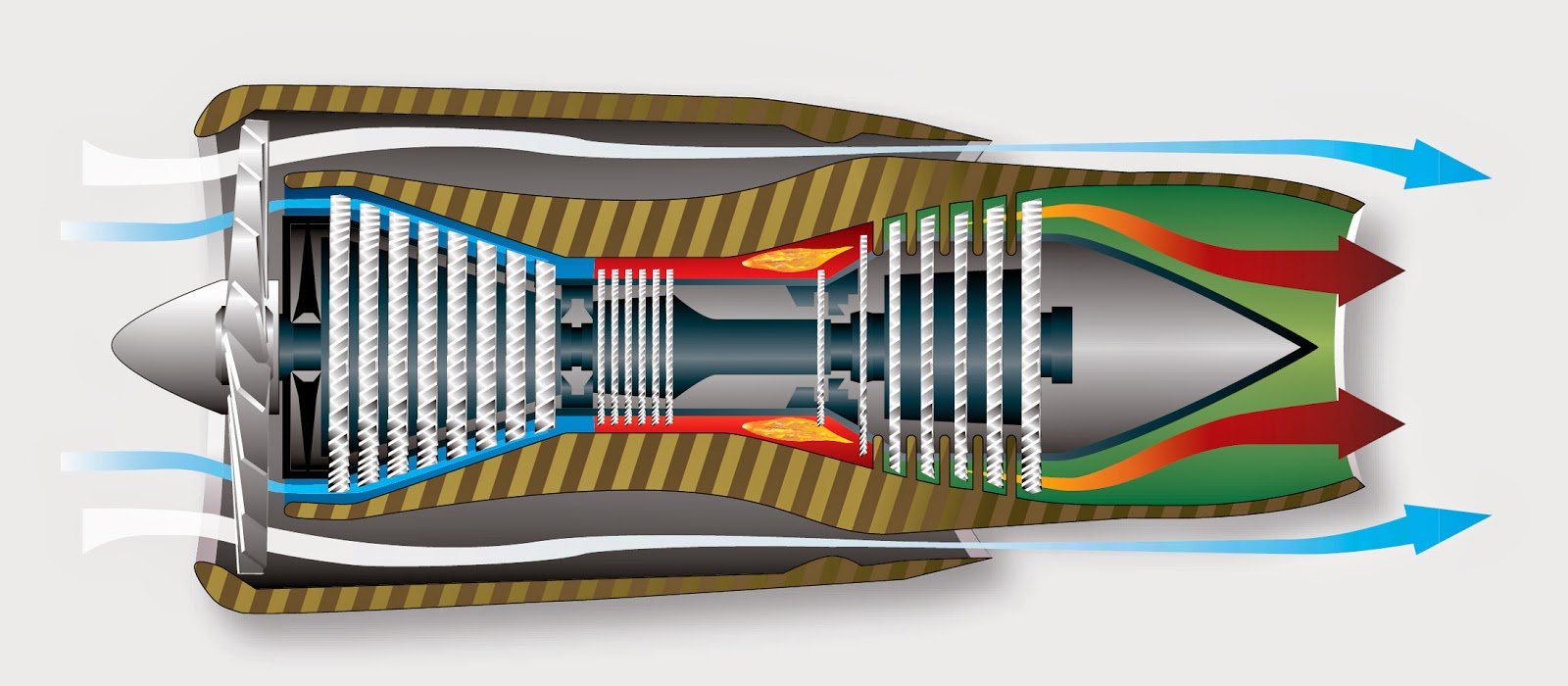

В то время в авиации царствовали классические турбореактивные двигатели (ТРД) и относительно новые двухконтурные турбореактивные двигатели (ТРДД), которые были экономичнее, но не могли развивать колоссальную тягу, необходимую для сверхзвукового перехватчика.Двухконтурный турбореактивный двигатель (ТРДД)

Соловьёв предложил смелую и новаторскую схему: создать двухконтурный двигатель с общей форсажной камерой. Если объяснять просто, то в обычном ТРДД часть воздуха (внешний контур) проходит мимо камеры сгорания, охлаждает двигатель и создаёт дополнительную тягу, экономя топливо (картинка выше). Форсажная камера — это, условно, «дожигатель», который резко увеличивает тягу, но очень прожорлив. Проблема была в том, что эффективно смешать потоки холодного воздуха из внешнего контура и раскалённые газы из внутреннего в одной форсажной камере для сверхзвуковых скоростей считалось крайне сложной задачей.

У идеи Соловьёва сразу нашлось много противников, ведь подобных двигателей в мире ещё не существовало. Однако конструктор, взяв за основу ранние идеи Архипа Люльки, доказал свою правоту.

Архип Люлька – автор первого турбореактивного двигателя в нашей стране. Под его руководством были созданы знаменитые авиадвигатели марки «АЛ», которые до сих пор ежедневно поднимают в небо сотни самолётов. — Прим. автора.

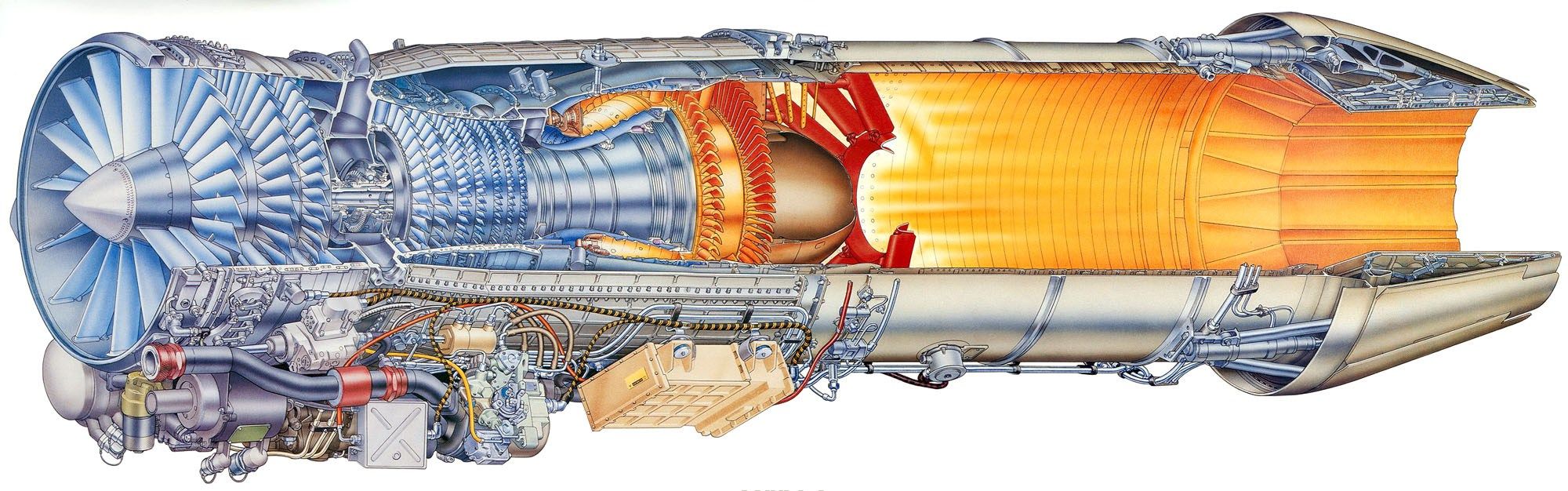

После испытаний демонстратора на базе серийного двигателя Д-30 в 1970 году стало ясно: схема работает. Началась полноценная разработка двигателя, получившего индекс Д-30Ф6.Пример турбореактивного двигателя с форсажной камерой

Что внутри «пермского сердца»

Д-30Ф6 — это турбореактивный двухконтурный двухвальный двигатель с общей форсажной камерой и регулируемым сверхзвуковым соплом. Звучит сложно, но именно в этой сложности кроется его гений.

• Двухконтурность обеспечивает хорошую экономичность на крейсерских режимах полёта.
• Общая форсажная камера даёт огромную прибавку тяги, когда нужно догнать цель или быстро набрать высоту.
• Регулируемое сопло («сопло Лаваля») меняет свою форму в полёте, чтобы оптимально использовать энергию газов как на дозвуковой, так и на сверхзвуковой скорости.

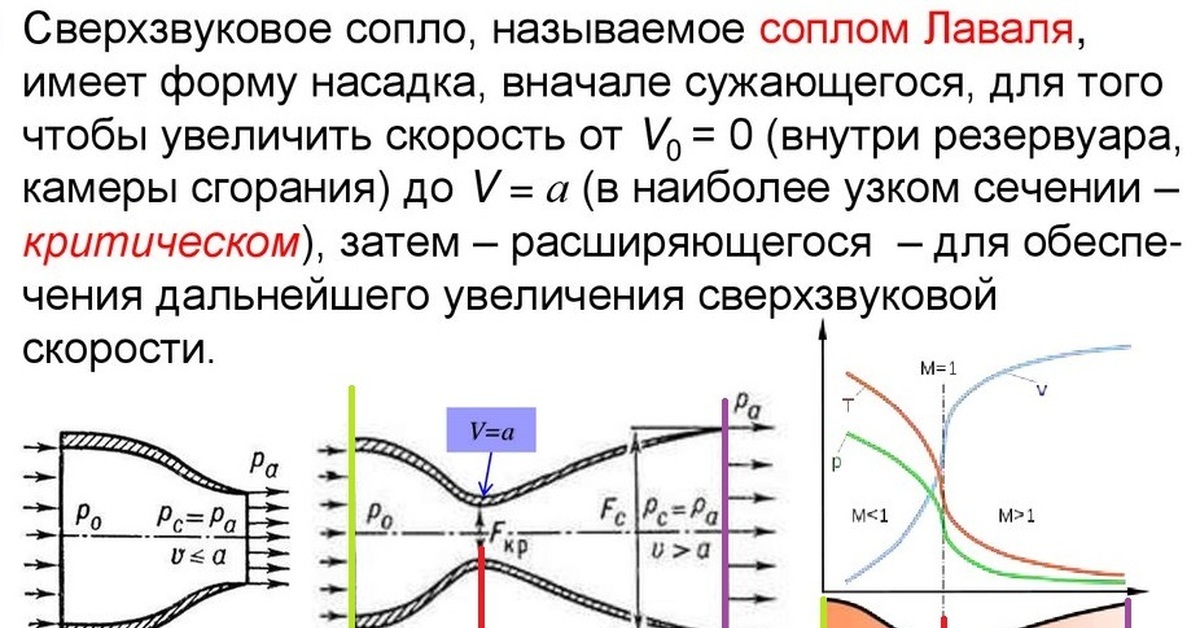

Сопло Лаваля (или сужающееся-расширяющееся сопло) — газовый канал особого профиля, предназначенный для изменения скорости проходящего по нему газового потока, чаще всего для создания сверхзвукового потока. Термин назван по имени шведского изобретателя Густава де Лаваля.

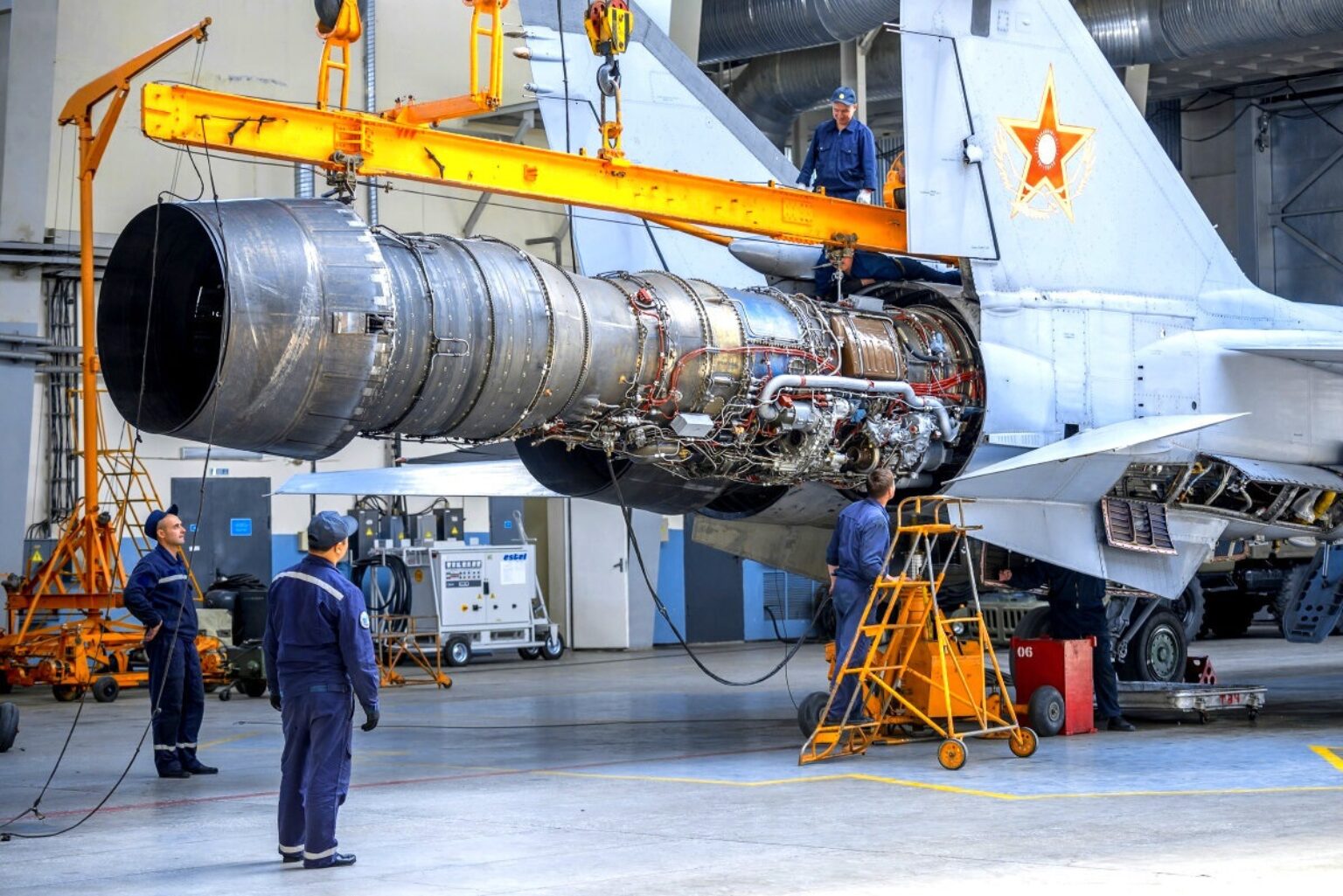

Одной из ключевых особенностей двигателя стала его модульная конструкция. Д-30Ф6 состоит из 7 модулей (входной аппарат, компрессоры, камера сгорания, турбины, форсажная камера, сопло), большинство из которых можно заменять прямо в условиях эксплуатационной базы, не отправляя двигатель на завод. Это сильно упрощает и ускоряет ремонт и обслуживание.Турбореактивный двигатель Д-30Ф6

Для защиты от отказов двигатель оснащён целым комплексом систем: ограничения температуры и оборотов, противообледенительной и противопомпажной (предотвращает срыв потока воздуха в компрессоре). Управление — электронно-гидравлическое, с дублированием: если электроника откажет, в работу вступит надёжная гидравлика.

Технические характеристики

• Тяга (форсаж): 15 500 кгс (около 152 кН).
• Тяга (максимальный режим, без форсажа): 9 500 кгс.
• Максимальная скорость полёта: М=2.83 (около 3000 км/ч на большой высоте).
• Скорость у земли: до 1500 км/ч.
• Сухая масса: 2416 кг.

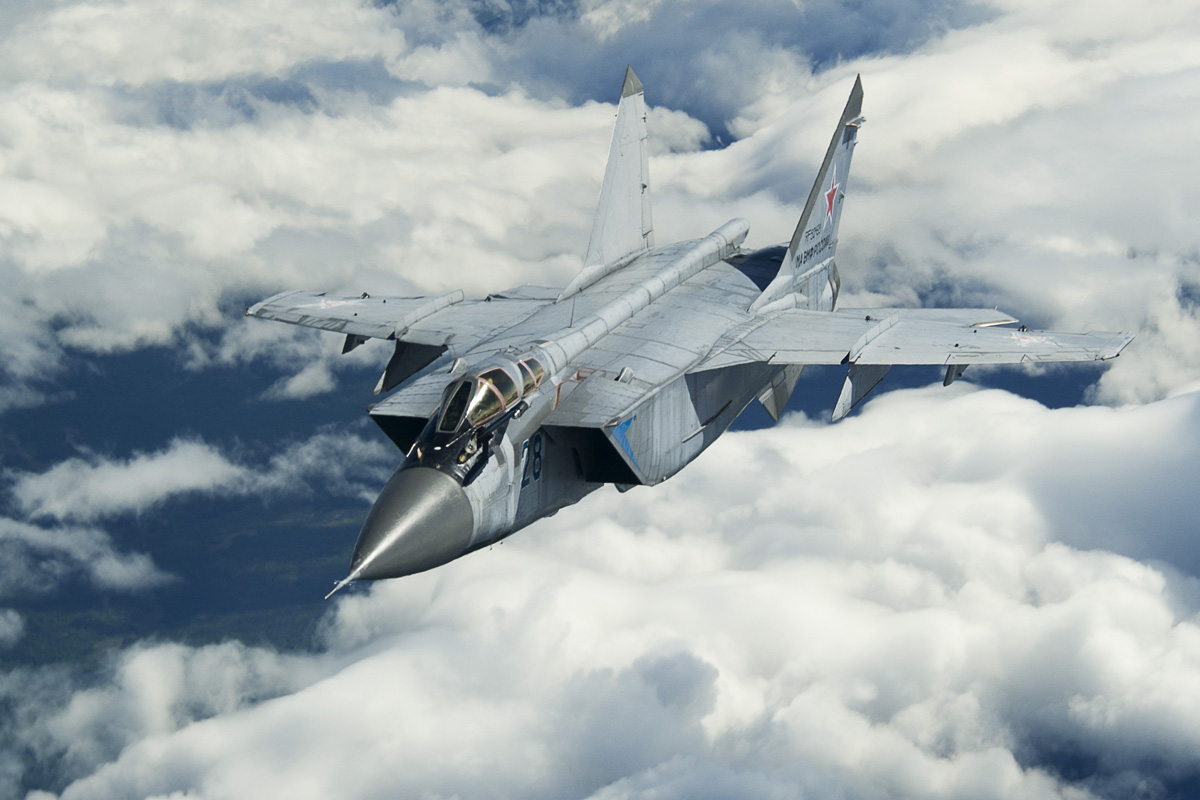

МиГ-31 в полёте

На МиГ-31 установлены 22 официальных мировых рекорда, 19 из которых были зарегистрированы Международной авиационной федерацией (FAI) как высшие мировые достижения. Среди них — рекорды скороподъёмности (время набора высоты 15, 20 и 25 тысяч метров) и высоты полёта с различной нагрузкой. Например, максимальная высота полёта с грузом возросла более чем на 5000 м относительно предыдущего рекорда и составила 21 690 м. В то же время скороподъёмность у поверхности земли составляет 160 м/с, а на сверхзвуке на высоте 11 км уже 250 м/с. Ни один другой серийный боевой самолёт в мире не летает так высоко и так быстро.

Чтобы понять насколько передовым для своего времени (середина семидесятых) был этот двигатель предлагаю сравнить его характеристики с характеристиками F119-PW-100 (США), созданного в девяностых для истребителя пятого поколения F-22 Raptor.

Надёжность, проверенная временем

Мощность — это важно, но для перехватчика, несущего боевое дежурство над просторами Арктики или Тихого океана, жизненно важна надёжность. И здесь Д-30Ф6 показал себя блестяще. Многолетняя эксплуатация в самых суровых климатических условиях — от морозов Заполярья до жары степей — подтвердила его высочайшую живучесть и сохранение характеристик на протяжении всего назначенного ресурса.

Ремонтопригодность двигателя стала огромным преимуществом в реальной эксплуатации. Его конструкция позволяет проводить периодический осмотр критически важных деталей, например, лопаток турбины и компрессора, прямо на месте. В случае повреждения, например, от попадания птицы, можно заменить отдельные лопатки или целый модуль компрессора, не снимая весь двигатель с самолёта.

Наследие Д-30Ф6

Серийное производство Д-30Ф6 продолжалось с 1976 по 2004 год на Пермском моторном заводе. Но его служба далека от завершения. МиГ-31, оснащённый этими двигателями, остаётся уникальным образцом Воздушно-космических сил России. Это единственный в мире самолёт, способный эффективно перехватывать крылатые ракеты, и один из ключевых элементов отечественной системы ПВО/ПРО.

Удивительно, но двигатель, основные решения которого были заложены более 50 лет назад, до сих пор не имеет полноценных аналогов. Его совершенная аэродинамическая схема, удачная конструкция и огромный запас прочности, заложенный советскими инженерами, оказались настолько передовыми, что обеспечили машине беспрецедентно долгую жизнь.

Д-30Ф6 стал символом инженерной мысли, решимости и дальновидности. Двигатель, который не просто поднял в небо уникальный самолёт, но и на десятилетия вперёд завоевал для него небо, обеспечив недосягаемость там, где это важнее всего.
