Специалист по ремонту электроники, ведущий YouTube-канал northwestrepair, рассказал о «винтах смерти» на видеокартах NVIDIA GeForce RTX 3090 в исполнении ROG Strix от компании ASUS. Одна из таких видеокарт недавно оказалась в руках специалиста, после того, как её владелец решил самостоятельно провести обслуживание с заменой термоинтерфейсов. Фактически, никаких ошибок при замене термоинтерфейсов владелец не допустил, но один неучтённый нюанс при сборке привёл к выходу видеокарты из строя.

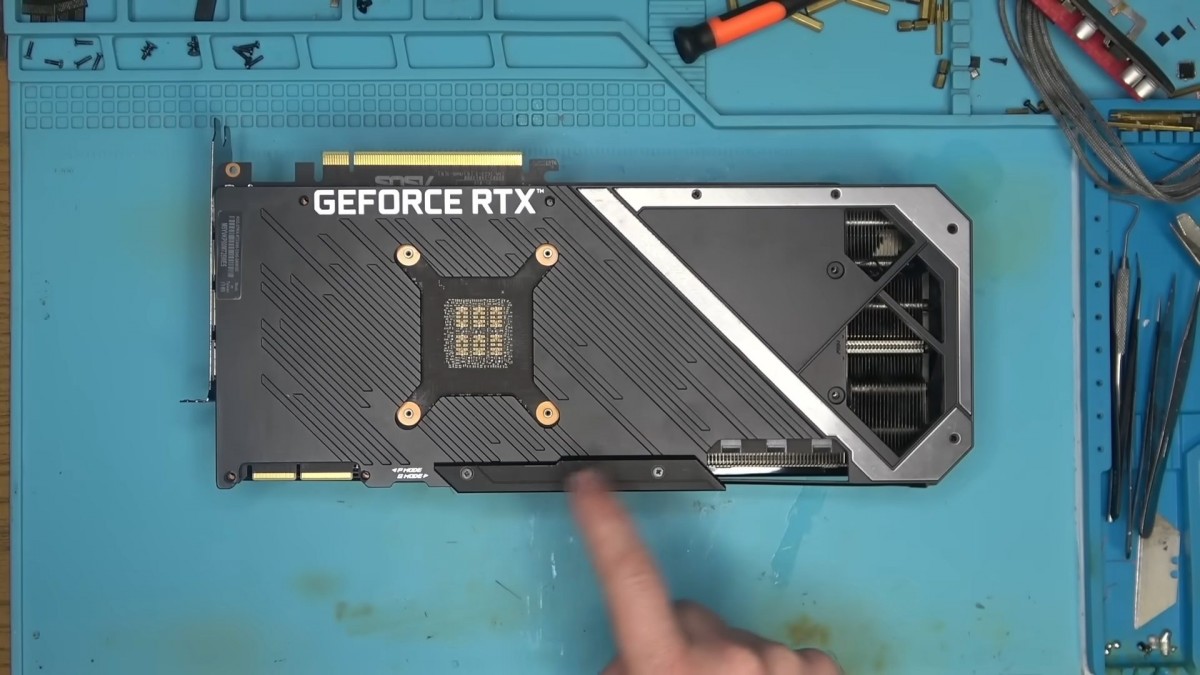

Нужно проявлять особенную осторожность, закручивая два эти винта.
Источник изображения: northwestrepair, YouTube

В видео northwestrepair показано, что видеокарта ASUS ROG Strix GeForce RTX 3090 вышла из строя после короткого замыкания, вызванного тем, что один или два винта системы охлаждения были закручены слишком глубоко и воткнулись в печатную плату, замкнув несколько 12-вольтовых дорожек, связанных со схемой управления VRM.

Источник изображения: northwestrepair, YouTube (и далее)

При ремонте потребовалось не только восстановить повреждённые дорожки, но и заменить несколько компонентов, вышедших из строя после короткого замыкания, а именно три драйверных MOSFET-транзистора и фазовый контроллер. Ремонт оказался не простым, но в конечном итоге видеокарта заработала, графический процессор не был повреждён. Владельцам ROG Strix GeForce RTX 3090 от ASUS необходимо учесть данный нюанс при самостоятельном обслуживании своих видеокарт.
