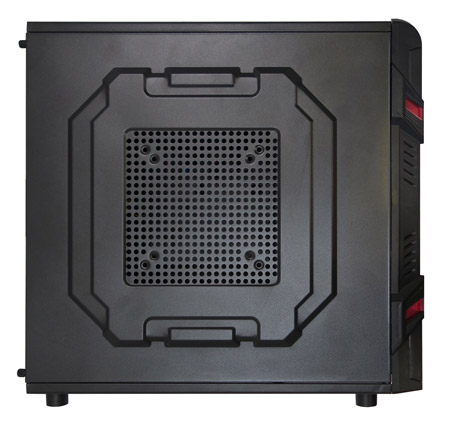

На боковой дверце предусмотрено перфорированное место для установки дополнительного 120/140 мм вентилятора.

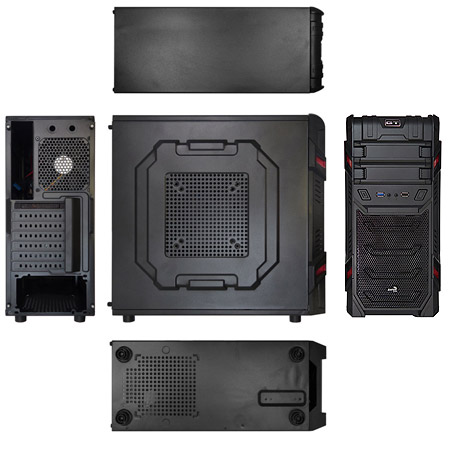

Верхняя грань глухая и ничем не примечательна, разрешите проиллюстрировать ее на общем снимке.
Внутреннее строение
реклама

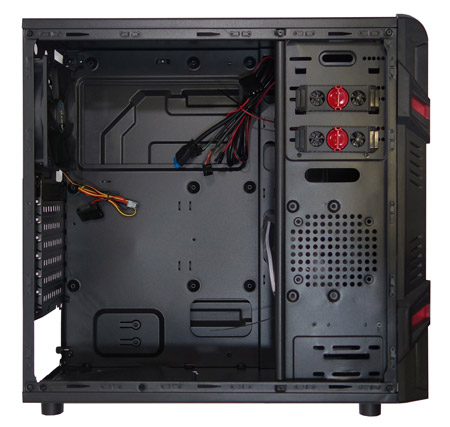

Выглядит корпус достаточно типично для компактного решения с нижним расположением блока питания.

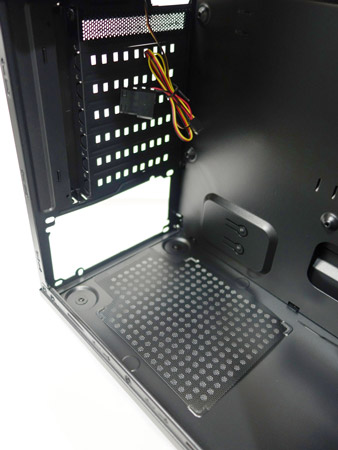

На фотографии ниже представлен упоминавшийся выше съемный пылевой фильтр. Его легко снять для промывки.
Материнская плата находится над блоком питания. В ее поддоне обращает на себя внимание весьма крупный вырез, который должен позволить устанавливать системы охлаждения CPU с упорной крестовиной (backplate), без демонтажа материнской платы.
Обратите внимание, что корпус изнутри также окрашен в черный цвет, это можно записать в плюс.
Aerocool GT Advance Black Edition оборудован системой управления кабелями, удобство которой будет оценено в разделе, посвященном сборке тестовой системы.

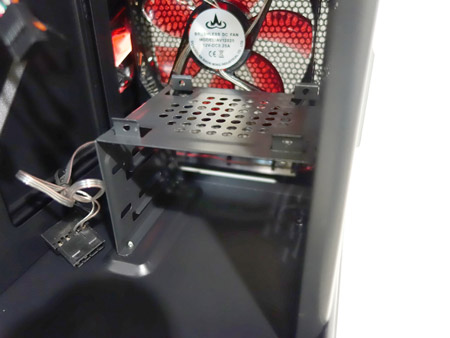

Корзина для жестких дисков самая простая и позволяет только намертво прикрутить к корпусу пару HDD 3.5”. Она ориентирована в продольном направлении, находится в нижней части корпуса и навевает воспоминания о старых добрых временах. Отсутствие вибропоглощающих прокладок, салазок и безвинтового крепления в виду ограниченного бюджета можно простить, приняв во внимание, что производитель предусмотрел крепление для двух 2.5” SSD.
реклама
Подробнее я остановлюсь на креплении SSD-дисков в разделе, посвященном особенностям сборки.
Очевидно, что главным критерием оценки данного корпуса станет вывод о его способности вместить в себя актуальную тестовую систему. Поэтому нам следует как можно скорее перейти к описанию особенностей сборки и инструментальным измерениям. Но прежде перечислим компоненты тестового стенда.
Тестовый стенд
В тестируемом корпусе собиралась следующая система:
- Материнская плата: ASUS Z87-A;
- Центральный процессор: Intel Core i5-4670K;
- Охлаждение CPU:
- Радиатор: Scythe Mugen 4;
- Вентилятор: Scythe 120 мм;
- Термоинтерфейс: Gelid GC-Extreme;
- Оперативная память: 2 x 4 Гбайта G-Skill DDR3;
- Видеокарта: HIS (reference) 2 Гбайта ATI Radeon HD 6950;
- Дисковая подсистема: SSD Patriot Warp 64 Гбайта;
- Блок питания: Hipro HP-D6301AW, 630 Ватт.
Особенности сборки
Боковые крышки фиксируются с помощью болтов с накатанной головкой. Качество резьбы нареканий не вызывает
Системная плата в Aerocool GT устанавливается на экструдированные выпуклости поддона, а не стандартные шестимиллиметровые стойки. Существуют доводы за и против такого решения, оставим их за кадром, дабы не повторятся. Отмечу, что с резьбой и точностью разметки согласно стандарту ATX все в порядке, и плата была установлена без каких либо затруднений.

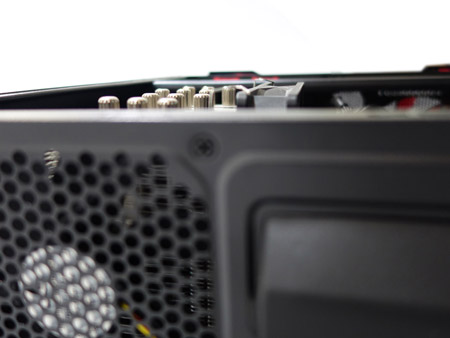

Габаритная система охлаждения CPU в виде Mugen 4 была заранее проинсталлирована на материнской плате, и в том, что эта сборка поместится в таком тесном корпусе, возникали серьезные сомнения. Обратите внимание, кулер выдается да границы корпуса.
Только экструдированная средняя часть боковой стенки позволила ей закрыться, оставив едва ли миллиметр запаса.
Возможность принять такую габаритную систему охлаждения CPU стоит считать несомненным плюсом для такого компактного и бюджетного корпуса.
Нужно отметить тот момент, что в случае глухого потолка, разумно было бы ориентировать вентилятор на системе охлаждения CPU таким образом, чтобы он гнал воздух назад, в сторону выдувающего вентилятора на задней панели. Но ограничение по высоте не позволило разместить Mugen 4 таким образом.

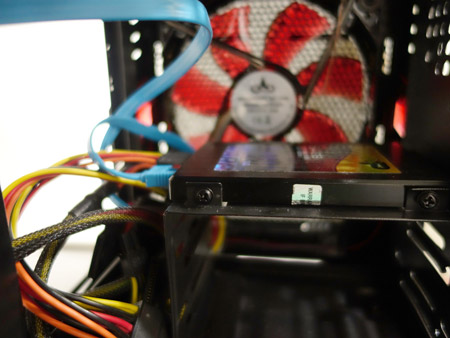

Как уже упоминалось, Aerocool позаботилась о возможности установки двух SSD-накопителей. В данном случае тестовый накопитель был подключен таким образом:
реклама
Простые крепления позволяют достаточно надежно прикрутить твердотельный накопитель на крышке корзины 3.5” дисков, в поперечном направлении.

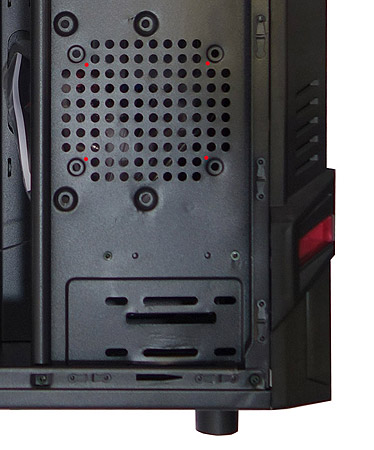

Второй диск можно прикрутить вертикально, я пометил на изображении крепежные отверстия красными точками.

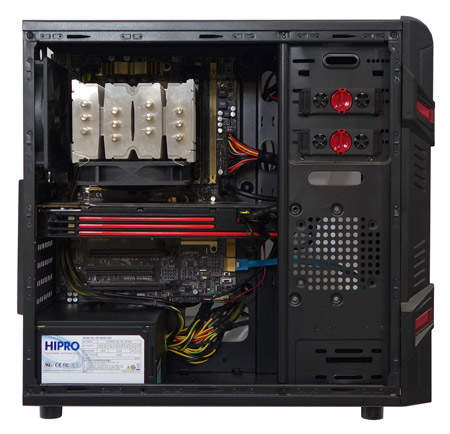

Собранная система выглядит так:
Достаточно аккуратно, с точки зрения укладки кабелей, кроме кабеля 12 В, идущего к материнской плате. На тестовом блоке питания он слишком короткий, и его никогда не удается проложить за поддоном.

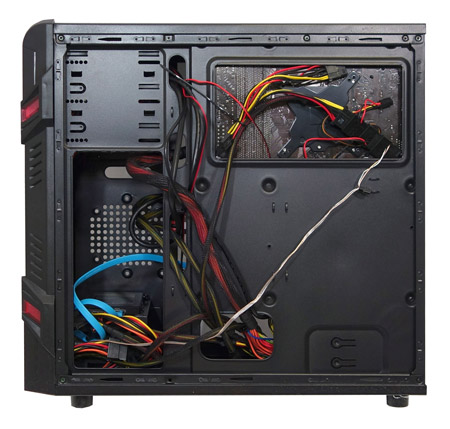

Тут следует отметить систему управления кабелями, которая не вызывает нареканий. Посмотрите, что скрывается за задней крышкой:
Остается отметить, что все края корпуса просто отличнейшим образом завальцованы, и никаких мелких травм при сборке получено не было.
