Водяные титаны. Обзор и тест двух корпусов с предустановленным жидкостным охлаждением

Предисловие

Возможно, многие из наших читателей неоднократно задумывались над идеей покупки высокопроизводительной системы охлаждения для качественного отвода тепла от основных греющихся устройств персонального компьютера. Также наверняка при этом хотелось иметь не подобие пылесоса с шумящей турбиной, а систему, которая радовала бы нас помимо качественного охлаждения ещё и отличным показателем тишины. Некоторые воздушные кулеры, которые сегодня присутствуют на компьютерном рынке, могут порадовать нас своей производительностью/качеством, и стоимость таких продуктов обычно щадящая, поэтому такие системы охлаждения пользуются наибольшей популярностью. Обращая свой взор на системы жидкостного охлаждения, а именно на серийные продукты, можно сказать, что их стоимость обычно на много превышает стоимость «воздушного» собрата, шумовые характеристики, к счастью, часто на высоте, и если это так, то производительность такого охлаждения, к сожалению, отрицательно влияет на наш конечный выбор. Также не стоит забывать, что не каждая «водянка» будет комфортно чувствовать себя у вас на столе или в корпусе системного блока, и это, бывает, выливается в целую проблему. Исходя из этого, многие собирают «водянку» в домашних условиях, т.е. «под себя», и порой такие системы заметно лучше серийных продуктов. Но не всем по душе «инжинеринг» и всякого рода конструктивные расчёты. Именно для таких людей и были созданы изделия, которые включают в себя удобство и качество. Речь идёт о готовых корпусах с предустановленным водяным охлаждением. Недавно в нашей лаборатории побывало два корпуса подобного рода: GigaByte 3D Mercury и TT Sword M. Корпуса относятся к продуктам высокой ценовой категории, имеют встроенную систему водяного охлаждения, а также полностью изготовлены из алюминиевого сплава. А теперь после общего описания, перейдём к практического обзору корпусов.

Обзор GiGabyte 3D Mercury

Как только прибыл корпус, я тут же был приятно удивлён, т.к. размеры коробки были весьма огромны.

Упаковано изделие бережно. Внутри коробки бока корпуса защищают толстые поролоновые вставки, а сверху находится платформа с элементами комплектации, которая также изготовлена из мягкого материала. Корпус извлекается без особых усилий.

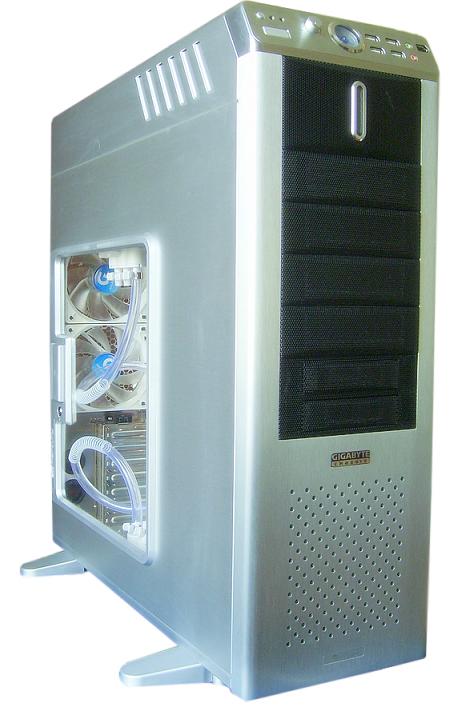

Продукт компании GigaByte выглядит величественно. Тип корпуса Full Tower имеет серебристый цвет. Габариты лежат в пределах 205 х 620 х 535 (Ш х В х Г), а масса (нетто) при этом составляет 12 кг. Стенки изготовлены из алюминиевого сплава толщиной 1мм. плюс никелированный SECC с такой же толщиной 1мм. Корпус готов приютить материнские платы форм-факторов: ATX/mATX/E-ATX/CEB.





Передняя панель выполнена в серебристо-чёрной гамме. Имеется 4 отсека для внешних 5.25’’ и 3 для 3.5’’ устройств, также присутствует 5 внутренних отсеков для 3.5’’. Сверху расположилась панель управления, которая включает в себя: переключатель питания/сброса со светодиодным индикатором, контроллер скорости вентилятора радиатора системы жидкостного охлаждения, индикатор потока жидкости системы охлаждения, передний порт входов/выходов мультимедиа, четыре USB 2.0 и порт IEEE 1394 Fi-Wi. Также виден датчик, показывающий уровень охлаждающей жидкости.

Передняя панель имеет довольно приличную толщину около 3 мм. В нижней области проделано множество отверстий вентиляции для вентилятора.

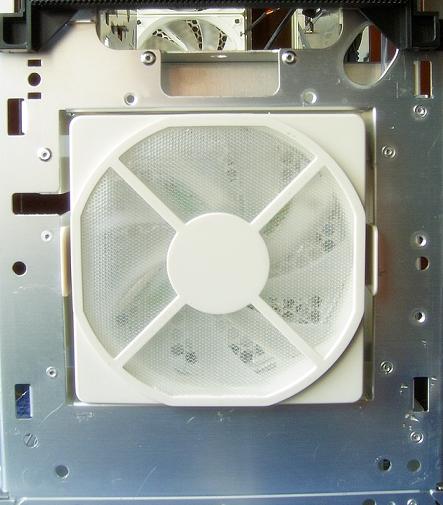

Сам вентилятор 120мм, тихий, малооборотистый (1000 об/мин), наделён сеткой с мелкой ячейкой, имеет 9 прозрачных лепестков и подсвечивается ярким голубым светом. Основное предназначение – охлаждать имеющиеся HDD.

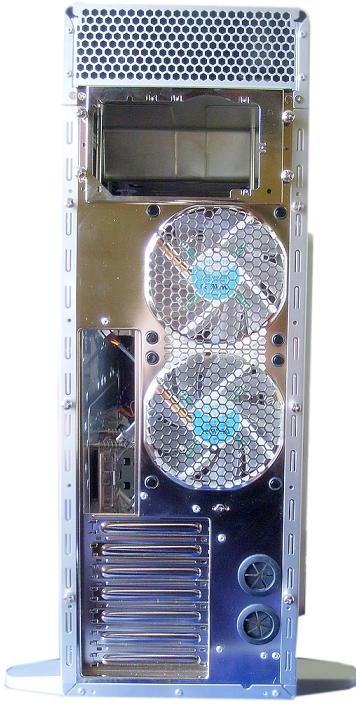

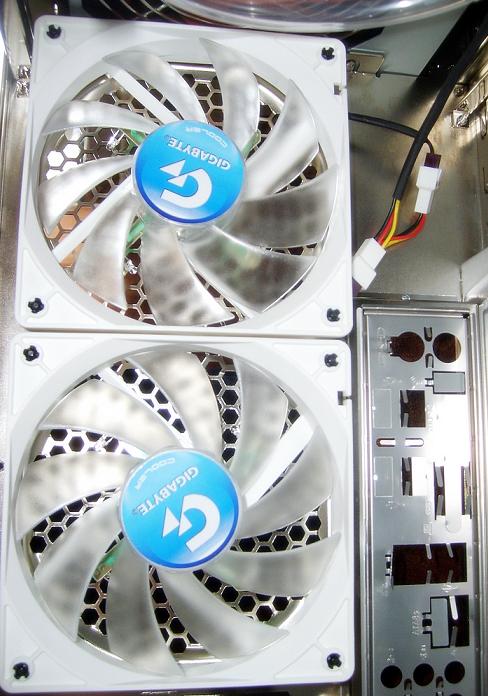

Задняя панель выполнена полностью из никелированной стали. Имеет два 120мм вентилятора с частотой вращения 1000 об/мин. Присутствует 7 слотов расширения для устройств, а также пара отверстий для водяного охлаждения.





Производитель позаботился от максимальной устойчивости своего детища и снабдил корпус выдвижными ножками с резиновыми прокладками.

Боковая панель имеет прозрачное окно, которое можно заменить металлической сеткой (имеется в комплекте поставки). Замена осуществляется путём выкручивание винтов и ослабления клипс.

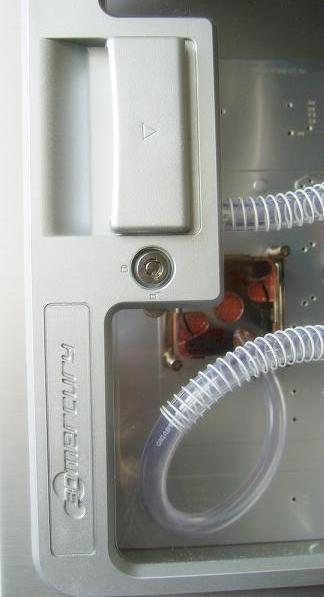

Открывать боковую дверь стоит путём нажатия на ручку крепления. Также корпус можно «поставить под ключ», что может гарантировать вам кое-какую сохранность комплектующих.

Открыв боковую панель, можно ознакомиться с внутренними достоинствами корпуса.





Внутри корпус имеет большое пространство, которое позволит установить практически любую материнскую плату. Имеющиеся провода и трубки системы охлаждения бережно закреплены в местах, где они не будут мешать вентиляции.

В чёрном прямоугольном ящике, который виден на фото, находится некоторая комплектация.

  • набор необходимых шурупов и винтов;
  • кабель удлинитель – 2 шт;
  • фиксаторы устройств 3.5’’ – 10 шт;
  • два ключа;
  • зажимы для проводов – 2 шт;
  • кронштейн водоблока АМ2;
  • удлиненная прижимная планка блока питания;
  • 80мм вентилятор с голубой подсветкой;
  • охлаждающая жидкость GigaByte – 2 бутылки;
  • инструкция пользования на 8-ми языках (имеется русский).

На установочной стенке закреплён водоблок для процессора. Выполнен в виде приплюснутого квадрата с плавными углами. Материал основания – медь внушительной толщины с пластиковой крышкой сверху. Если приглядеться, то внутри водоблок имеет игольчатое строение, что обычно улучшает производительность. Обработано основание не самым лучшим образом, поэтому советую устранить этот небольшой недостаток своими силами. Предназначен для установки на материнские платы: Socket 775/AM2. Корпус имеет вытянутую вверх форму, и этому причина дополнительный отсек вверху. В этом отсеке находится система водяного охлаждения.





Водяное охлаждение, как вы догадались, производства GigaByte из серии 3D Galaxy. Имеет внешний водяной насос с мощностью 400 л/ч. Алюминиевый радиатор снабжён двумя регулируемыми 120мм вентиляторами (от 1000 до 2600 об/мин). Присутствует 4х-ходовой расширительный клапан-сплиттер.

Забор воздуха водяным охлаждением происходит через «жабры», которые проделаны в боках крышки верхнего отсека, а выброс нагретого воздуха через отверстия на задней панели корпуса.

После ознакомления со всеми особо важными частями корпуса, предлагаю перейти к непосредственной сборке компьютера.

В первую очередь стоит установить блок питания.

Для этого стоит открутить четыре винта, которые крепят прижимную планку. Далее с помощью отвёртки прикручиваем планку к самому блоку питания, а затем и к корпусу.

Ежели ваш блок питания имеет удлинённую форму, то стоит воспользоваться специальной планкой крепления.

Установка жестких дисков происходит в лёгкой форме:

В начале на HDD закрепляем пластиковые планки, идущие в комплекте, а затем помещаем сию конструкцию в корзину для жестких дисков, после чего должен прозвучать щелчок, извещающий нас о правильной установке и надёжной фиксации.

Приводы и другие устройства формата 5.25’’ крепятся без планок, а просто помещаются в слот, где путём нехитрых движений пластиковых пластин, устройство с лёгкостью фиксируется.

Материнская плата крепится по классическому методу, т.е. при помощи установочных стоек. Для удобства установки, рекомендую сначала вкрутить все необходимые стойки, а затем производить установку материнской платы.

Также не забудьте перед фиксацией системной платы прикрепить к ней прижимную пластину для установки водоблока.

Водоблок крепится без особых усилий, т.е. просто прикручивается пружинистыми винтами к прижимной пластине с заранее отклеенной защитной плёнкой на основании. После этого, для лучшего эффекта охлаждения, следует на уже установленный водоблок установить 80мм вентилятор GigaByte, который идёт в комплекте:

Крепится вентилятор при помощи тонких ножек, и выглядит вся эта конструкция весьма стильно.

Видеокарты и другие устройства, которые хоть как-то связаны со слотами расширения, устанавливаются без гаек и винтов. Стоит всего лишь приподнять крепёжный рычаг и отвернуть его. После этого удаляем ненужные защитные планки и вставляем устройства в слоты.

Далее приступаем к подготовке системы водяного охлаждения к работе.

Откручиваем колпак заливной горловины, которая находится на «крыше» корпуса и вливаем охлаждающую жидкость. Хочется отметить то, что вливать можно без какой-либо боязни расплескать жидкость, т.е. конструкция горлышка бутылки прекрасно подходит для этого.

После подключения всех оставшихся проводов запускаем компьютер. Вначале система начнёт неутомимо пищать, тем самым, оповещая нас о недостаточном количестве охлаждающей жидкости в бочке. Поэтому стоит подлить жидкость и снова включить питание. Если вы всё сделали правильно, то вода быстро заполнит все пустоты в связующей цепи, и система водяного охлаждения будет исправно работать:

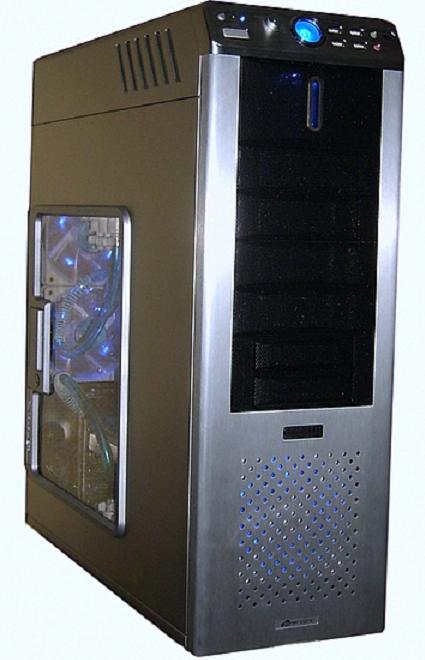

При работе всё смотрится довольно красиво и изящно.

Также хочу отметить, что весьма заметен цокот датчика циркуляции охлаждающей жидкости, что весьма неприятно. Также гудит сама помпа, которая своим гулом «перекрикивает» имеющихся воздушных собратьев. К недостаткам также относится и неудачно расположенная кнопка включения компьютера, которую можно случайно нажать при открытии боковой дверцы корпуса, что естественно повлечёт за собой выключение компьютера.
