Обзор трех видеокарт GeForce 7900 GS 256Mb и одной GeForce 7950 GT 256Mb

для раздела Лаборатория

Содержание

1. Введение
2. Технические характеристики GeForce 7900 GS, GeForce 7950 GT и GeForce 7900 GT
3. Chaintech 7900 GS APOGEE
4. XFX 7900 GS 480M Extreme Edition (PV-T71P-UDE7)
5. Palit 7900 GS 256Mb
6. Leadtek WinFast PX7950 GT TDH 256Mb
7. Вольтмод GPU и памяти на референсных видеокартах GeForce 7900GT/GS и 7950GT
8. Вольтмод GPU и памяти видеокартах Palit GeForce 7900 GS (нереференсный дизайн)
9. Определение оптимальной дельты и таймингов памяти
10. Тестирование
10.1. Тестовая конфигурация и драйверы
10.2. Температурный режим
10.3. Тестирование в бенчмарках и играх
10.4. Максимальные результаты в бенчмарках
11. Заключение

1. Введение

В модельном ряду видеокарт на чипах NVIDIA появились две условно новые модели – GeForce 7950GT и GeForce 7900 GS.

GeForce 7950GT пришла на замену "устаревшей" модели GeForce 7900 GT и отличается от нее только удвоенным объёмом рекомендуемой памяти и более высокими частотами. Но рекомендации NVIDIA остаются всего лишь рекомендациями. Раньше одни производители выпускали карты GeForce 7900 GT с 512 Mb (Palit, Sparkle, Point of View), а другие сейчас выпустили GeForce 7950 GT с 256 Mb (Leadtek, Gainward). Частота GPU на GeForce 7950 GT была поднята вовсе не потому, что выпуск чипов G71 был лучше отлажен и их разгон вдруг увеличился от этого сразу на целых 100 MHz. Все гораздо проще – напряжение было поднято с 1.20V (7900 GT) до 1.35V (7950 GT). Любая 7900 GT при Vgpu=1.35V будет так же работать на частоте 550 MHz. А частота памяти была поднята совсем незначительно (с 1320 MHz до 1400 MHz) и с учетом установки на эти карты 1.4-ns (или более быстрых) чипов еще остается некоторый запас по разгону. Других существенных отличий, кроме частот и напряжений, нет. В качестве примера карты GeForce 7950 GT я взял Leadtek WinFast PX7950 GT TDH с 256Mb памяти и ценой заметно ниже, чем у 512Mb варианта.

Вторая "новинка" уже гораздо интереснее – GeForce 7900 GS получилась путем "отрезания" от GeForce 7900 GT четырех пиксельных и одного вершинного конвейера, что не очень сильно понизило скорость, но зато цена на эти карты получилась ниже GeForce 7900 GT примерно на треть и уже сейчас их можно найти в продаже по цене около $200. Про одну из таких карт уже было рассказано ранее, а в этой статье вы найдете описание трех моделей видеокарт GeForce 7900 GS, имеющих свои особенности и отличия от референса. Это Chaintech 7900 GS APOGEE, XFX 7900 GS 480M Extreme Edition (PV-T71P-UDE7) и Palit 7900 GS 256 Mb. Все они были протестированы на разгон и температурный режим по отдельности, затем было проведено тестирование производительности, как в одиночном режиме, так и в SLI.

2. Технические характеристики GeForce 7900 GS, GeForce 7950 GT и GeForce 7900 GT

  GeForce 7900 GS GeForce 7950 GT GeForce 7900 GT
GPU G71 G71-GT2 G71-GT
GPU DeviceID 0x0292 0x0293 0x0291
Конвейеры (pixel/vertex) 20/7 24/8 24/8
Техпроцесс 0.09 0.09 0.09
Частота GPU 450(470) 550(570) 450(470)
Частота памяти 1320 1400 1320
Объем и тип памяти* 256Mb GDDR3 512Mb GDDR3 256Mb GDDR3
Разрядность шины памяти 256 bit 256 bit 256 bit
Интерфейс PCI-E x16 PCI-E x16 PCI-E x16
* - указан объем памяти референсных видеокарт, но так же существуют модели 7900 GT/GS с 512Mb и 7950 GT с 256Mb

3. Chaintech 7900 GS APOGEE 256Mb

Эта видеокарта относится к серии APOGEE, которая отличается от обычных видеокарт Chaintech повышенными частотами и использованием кулера Zalman VF700-Al в качестве системы охлаждения.





Ко мне видеокарта попала в коробке от обычной Chaintech 7900 GS, но карты серии APOGEE, вероятно, поступят в продажу в других коробках. По размерам коробка очень большая и карта с кулером Zalman в ней помещается без труда, но она плохо защищает такую карту от повреждений (почему так - вы увидите ниже на фотографии GPU). Остается надеяться, что коробка, сделанная для серии APOGEE, окажется более жесткой конструкции, и карта не будет болтаться внутри нее. Вот фотография коробки, сделанной специально для видеокарт Chaintech 7900 GS APOGEE:

Комплектация:

  • руководство пользователя на нескольких языках;
  • диск с драйверами ForceWare;
  • диск с набором программ InterVideo WinCinema;
  • диск с набором игр Game Pack V1.0 (Age of Wonders 2, Serious Sam 2, Rally Trophy Max Payne, Tropico);
  • кабель RCA и кабель S-Video;
  • два переходника DVI/D-SUB;
  • переходник HDTV-out;
  • переходник для подключения дополнительного питания (2 x 4-pin Molex -> 6-pin PCI-E);
  • отвертка;

В комплекте есть все необходимое и даже немного больше. Удивило наличие отвертки в комплекте именно с видеокартой. Я уже видел, чтобы отверткой комплектовали корпуса и даже материнские платы, но чтобы установить в корпус видеокарту достаточно закрутить всего один винтик. Причем, если использовать крепежные винты с большими шляпками (типа тех, что используют в моддинге), то можно обойтись и без отвертки.

Так выглядит видеокарта с установленной системой охлаждения:

На видеокарту установлен полностью алюминиевый кулер Zalman VF700-Al, а в качестве термоинтерфейса используется белая термопаста. Этот кулер намного эффективней той системы охлаждения, которая используется на референсных картах.





Дизайн PCB такой же, как у референсных карт GeForce 7900 GT/GS. Набор интерфейсов на карте: два выхода DVI, выход HDTV-out, разъем для SLI-моста (интерфейс MIO) и разъем для подключения дополнительного питания. Если дополнительное питание не подключить, то видеокарта будет работать на пониженных частотах.

На карту установлен GPU G71 ревизии A2, выпущенный на 29-й неделе 2006 года. На фотографии видно, что GPU хоть и не сколот, но очень сильно потерт с одной стороны. Это произошло потому, что Zalman VF700-Al немного поворачивается вокруг своей оси, даже когда винты крепко закручены, а карта не была жестко закреплена внутри коробки. К счастью, это никак не повлияло на стабильность работы карты.

256Mb GDDR3 памяти установлены в виде 8-ми чипов Hynix HY5RS573225AFP-14, имеющих плотность 256 Mbit и выпущенных на 8-й неделе 2006 года. Все чипы памяти расположены на лицевой стороне карты. Datasheet можно скачать по этой ссылке (PDF, 1196Kb).

Эта память рассчитана на работу на частоте 1400 MHz с напряжением Vdd и Vddq равным 1.8V. Рабочее напряжение памяти менялось (вероятно, в меньшую сторону) в разных версиях datasheet. Допустимые границы для 1.4-ns памяти – от 1.7V до 2.15V.





На карте Chaintech 7900GS установлено напряжение 1.20V на GPU и 2.00V на память. Частоты по умолчанию 550(570)/1460 MHz вместо стандартных для 7900GS 450(470)/1320 MHz. Без модификаций и замены системы охлаждения разгон по GPU составил 567(586) MHz, а по памяти 1755 MHz. Т.е частота GPU изначально повышена на целых 100 MHz, что достаточно много, если учесть, что напряжение на GPU было оставлено стандартным. Запаса для дальнейшего разгона по GPU без применения вольтмода почти не осталось. А память Hynix показала себя очень неплохо в плане разгона.

Далее на карте был сделан вольтмод (VoltageID-модификация на GPU и карандашный на память). Общее описание вольтмода для видеокарт GeForce 7900 GT/GS и 7950 GT, сделанных на референсном дизайне, будет ниже в отдельном разделе статьи, а сейчас о результатах разгона после вольтмода:

  • Без замены системы охлаждения GPU заработал на 657(678) MHz с напряжением 1.40V, а память на 1836 MHz с напряжением 2.11V;
  • После установки водяного охлаждения на GPU, радиаторов на чипы памяти и дополнительного обдува карты 80-мм вентилятором, разгон GPU увеличился до 715(734) MHz с напряжением 1.55V (максимально возможное при использовании VID-мода), а разгон памяти увеличился до 1917 MHz напряжением 2.26V;

Образ BIOS Chaintech 7900 GS APOGEE можно скачать из файлового архива.

4. XFX 7900 GS 480M Extreme Edition (PV-T71P-UDE7)

Видеокарта упакована в пластиковую коробку, которая находится внутри еще одной коробки из прочного картона с окном. Через это окно можно рассмотреть саму видеокарту, ее дизайн, систему охлаждения и даже маркировку чипов памяти:

Комплектация:

  • руководство пользователя и инструкция по установке видеокарты;
  • диск с драйверами ForceWare;
  • кабель S-Video
  • два переходника DVI/D-SUB;
  • переходник HDTV-out;
  • переходник для подключения дополнительного питания (2 x 4-pin Molex -> 6-pin PCI-E);
  • реклама XFX XGear Gaming Accessories;

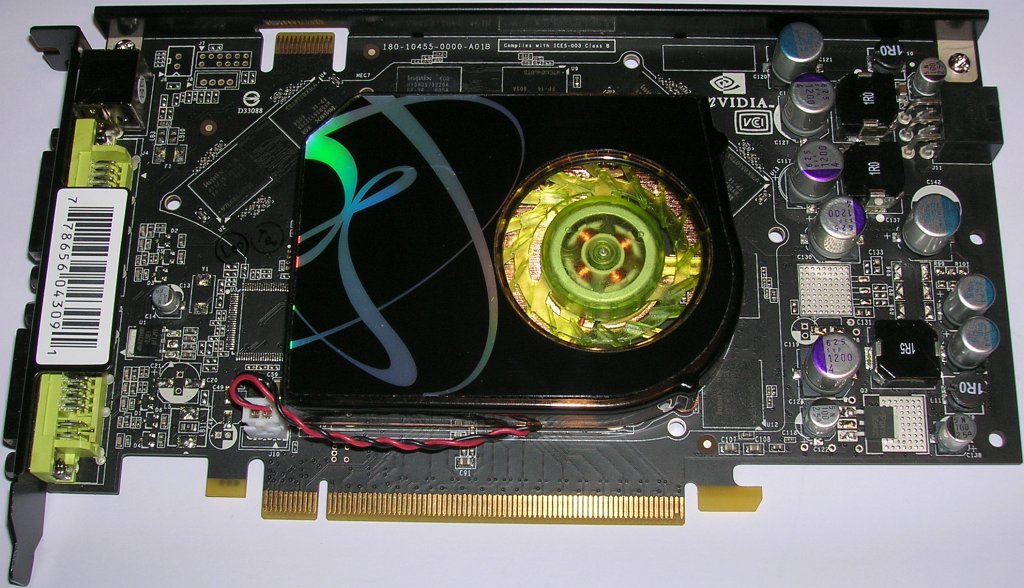

Видеокарта с установленной системой охлаждения выглядит следующим образом:

На карту установлен такой же кулер, как на референсных GeForce 7600 GT и 7900 GT:

И если с более холодным чипом G73 он еще кое-как справляется, то на картах с G71 явно не способствует хорошему разгону. А если учесть, что это модель уже разогнанная (и с вольтмодом!) самим производителем, то тем более странно видеть на ней такой слабый кулер. Сам кулер сделан из медного листа, сложенного гармошкой и напаянного на плоское медное основание. Под кулером была обнаружена серая сухая грязь, которую желательно поменять на нормальную термопасту.

Дизайн карты соответствует референсному:

На карту установлен GPU G71 ревизии A2, выпущенный на 19-й неделе 2006 года:

256Mb GDDR3 памяти установлены в виде 8-ми чипов Hynix HY5RS573225AFP-14, имеющих плотность 256 Mbit и выпущенных на 5-й неделе 2006 года. Все чипы памяти расположены на лицевой стороне карты. Datasheet можно скачать по этой ссылке (PDF, 1196Kb).

Память на этой карте такая же, как и на Chaintech 7900 GS APOGEE, но напряжение на ней поднято до максимально допустимого, указанного производителем чипов в datasheet, т.е. до 2.15V. Напряжение на GPU так же завышено и составляет 1.30V вместо стандартных 1.20V. Частоты, на которых видеокарта от XFX работает по умолчанию, завышены до 480(500)/1400 MHz. Благодаря предустановленному вольтмоду разгон этой карты оказался достаточно неплохим – 614(637) MHz по GPU и 1848 MHz по памяти.

Нагрев карты был очень сильным, поэтому перед тем, как приступить к вольтмоду, я обеспечил ей дополнительное охлаждение в виде 80-мм вентилятора. Без замены системы охлаждения напряжение на GPU было повышено с 1.30V до 1.35V и это позволило разогнать его до частоты 639(659) MHz. Затем на GPU был установлен водоблок и с напряжением 1.55V разгон составил 720(740) MHz. Чипы памяти на этой карте оказались не такими удачными, как на Chaintech 7900 GS APOGEE – поднятие напряжения с 2.15V до 2.22V повысило ее разгон до 1862 MHz, т.е. всего на 14 MHz. Дальнейшее повышение напряжения на память приводило к ухудшению ее разгонного потенциала.

Образ BIOS можно скачать из файлового архива.

5. Palit 7900 GS 256Mb

Эта видеокарта попала ко мне без коробки и в неполной комплектации, но в продаже ее можно найти в зеленой коробке с жабой, где помимо самой карты вы найдете следующее:

  • инструкция по установке видеокарты на нескольких языках;
  • диск с драйверами ForceWare;
  • диск с полной версией игры SpellForce 2;
  • диск PowerDVD6;
  • два переходника DVI/D-SUB;
  • переходник HDTV-out;
  • переходник для подключения дополнительного питания (2 x 4-pin Molex -> 6-pin PCI-E);

Видеокарта с установленной системой охлаждения выглядит следующим образом:

Установленный на карту кулер гораздо тише и эффективней, чем референсная система охлаждения. Большой алюминиевый радиатор не мешает вентилятору обдувать все восемь чипов видеопамяти.

Palit использует свой собственный дизайн для карт GeForce 7900GS:

На карту установлен GPU G71 ревизии A2, выпущенный на 28-й неделе 2006 года:

А память тут оказалась не такая, как на других GeForce 7900 GS. Вместо Hynix на карту Palit установлены восемь чипов Samsung K4J55323QG-BC14, имеющих плотность 256 Mbit и выпущенных на 16-й неделе 2006 года. Все чипы памяти расположены на лицевой стороне карты. Datasheet можно скачать по этой ссылке (PDF, 1392Kb). Эта память рассчитана на работу с напряжением 1.8V на частоте 1400 MHz.

По умолчанию видеокарта работает на стандартных для 7900 GS частотах 450(470)/1320 MHz, а вот напряжения завышены. На GPU вместо 1.20V установлено напряжение 1.30V в 2D режиме и 1.33V в 3D, а на памяти оно поднято на целых 19% – 2.14V вместо 1.80V.

Разгон по GPU получился такой же, как и у XFX 7900 GS 480M Extreme Edition, т.е. 614(637) MHz, только при этом карта грелась значительно меньше. А память разогналась всего лишь до 1512 MHz, что является очень низким результатом для 1.4-ns чипов, которые обычно разгоняются до 1600 MHz или еще выше. При переразгоне памяти не было артефактов или зависаний, но после перехода карты в 3D режим, картинка на экране через некоторое время начинала мигать и появлялись фризы. Я пробовал разные тайминги и напряжения, но ничего не помогло.

После вольтмода разгон получился таким:

  • GPU без замены системы охлаждения разогнался до 693(712) MHz с напряжением 1.58V (замерялось в 3D под нагрузкой программой ATI Tool);
  • После установки СВО и поднятия напряжения до 1.74V разгон GPU вырос до 747(771) MHz;
  • Разгон памяти даже после вольтмода остался на уровне ниже среднего – 1600 MHz c напряжением 2.23V. Но память работала стабильно на этой частоте только тогда, когда напряжение на GPU было не очень высоким (примерно до 1.6V). При установке большего напряжения на GPU разгон памяти снижался и при Vgpu равном 1.74V память работала уже только на 1566 MHz.

На мосфеты в схеме питания GPU и памяти были установлены алюминиевые радиаторы Zalman, кроме того, этот участок карты дополнительно охлаждался корпусным 80-мм вентилятором.

Образ BIOS Palit 7900GS можно скачать из файлового архива.

6. Leadtek WinFast PX7950 GT TDH 256Mb

На коробке перечислены некоторые характеристики и спецификации видеокарты, такие как поддержка HDCP (High-bandwidth Digital Content Protection), соответствие требованиям RoHS, требования к блоку питания (350W и 20A на линии +12V для одиночной карты и 450W/26A для SLI) и другие.

Комплектация:

  • руководство пользователя;
  • диск с драйверами ForceWare;
  • диск с набором ПО (Power DVD 6 и др.);
  • диски с полными версиями игр Spellforce 2 и Serious Sam 2;
  • переходник для подключения дополнительного питания (2 x 4-pin Molex -> 6-pin PCI-E);
  • переходник DVI/D-SUB;
  • переходник HDTV/TV-out;

Видеокарта с установленной системой охлаждения выглядит следующим образом:

Установленный на карту кулер средний по шуму и эффективности, но все же он лучше, чем референсный вариант с медной "гармошкой". Радиатор алюминиевый с небольшим количеством толстых ребер и медной вставкой в месте контакта с GPU. Он контактирует со всеми чипами памяти через термопрокладки. В качестве термоинтерфейса использовано сухое серое вещество сомнительного качества.

Дизайн у Leadtek WinFast PX7950 GT TDH 256Mb соответствует дизайну референсной GeForce 7950 GT:

На первый взгляд может показаться, что дизайн такой же, как и у карт GeForce 7900 GT/GS, но это не совсем так. Есть небольшие различия в схеме питания GPU:

На карту установлен GPU G71 ревизии A2, выпущенный на 29-й неделе 2006 года:

На 512-ти мегабайтных версиях GeForce 7950 GT устанавливается память с плотностью чипов 512Mbit (обычно это Infineon 1.4-ns), а так как эта карта имеет на борту всего 256 Mb, то и чипы памяти на ней другие – Hynix 1.4-ns, точно такие же, как и на картах GeForce 7900 GS.

По умолчанию карта работает на стандартных для GeForce 7950 GT частотах 550(570)/1400 MHz. Без модификаций и замены системы охлаждения разгон по GPU составил 607(624) MHz, а по памяти 1755 MHz. Разгон по GPU получился не очень хороший (более удачные экземпляры могут разгоняться примерно до уровня 630-650 MHz), а по памяти норма.

Напряжения по умолчанию на Leadtek WinFast PX7950 GT TDH 256Mb 1.35V на GPU и 2.00V на памяти. После вольтмода результаты разгона получились следующие:

  • GPU (1.55V) – 661(684) MHz без замены системы охлаждения и 688(709) MHz после установки СВО;
  • память (2.27V) – 1836 MHz;

Образ BIOS можно скачать из файлового архива.

7. Вольтмод GPU и памяти на референсных видеокартах GeForce 7900GT/GS и 7950GT

На всех видеокартах GeForce 7900GT/GS и 7950GT с референсным дизайном напряжение на GPU контролируется микросхемой Intersil ISL6563 (datasheet, 488Kb), на памяти – Intersil ISL6549CB (datasheet, 437Kb). Они расположены на обратной стороне карты слева.

Вольтмод GPU на референсных картах GeForce 7950 GT

Прежде чем приступать к вольтмоду этих карт, нужно убедиться, что GPU работает на 1.35V. Если у вас есть чем измерить напряжение на GPU, то это можно сделать в точке, которая указана ниже на картинке с вольтмодом GPU. Если такой возможности нет, тогда откройте образ BIOS вашей видеокарты программой NiBiTor и убедитесь, что VoltageID установлен в 1.35V. Дело в том, что на референсных GeForce 7950 GT возможен небольшой "софт-вольтмод" – можно установить через BIOS как 1.35V, так и 1.25V. Причем часть имеющихся в продаже карт GeForce 7950 GT могут быть c 1.25V, а часть с 1.35V. Если на вашей карте в BIOS установлено напряжение 1.25V, то нужно установить 1.35V:

Для поднятия напряжения GPU на 0.2V (с 1.35V до 1.55V) нужно соединить на карте две точки:

Сделать это можно не только пайкой, но и с помощью токопроводящего клея или специального маркера с серебряными чернилами. После соединения точек нужно подождать, пока полученная дорожка подсохнет и тогда ее можно заклеить полоской скотча, чтобы уменьшить вероятность ее повреждения. Вот, как это получилось у меня на Leadtek WinFast PX7950 GT TDH 256Mb:

Вольтмод GPU на референсных картах GeForce 7900 GT/GS

Все варианты вольтмода видеокарт GeForce 7900 GT с референсным дизайном описаны в статье "FAQ по видеокартам NVIDIA 7900GT/GTX". Вольтмод на GeForce 7900 GS делается точно так же. Здесь я приведу только самый простой и безопасный способ (VID-mod), не требующий обязательного вмешательства паяльником.

По умолчанию напряжение на GPU составляет 1.20V. Используя VID-mod можно поднять его максимум до 1.55V с шагом 0.05V.

Соединение точек, отмеченных зеленой линией, поднимет напряжение на 0.05V, желтой - на 0.10V, а красной - на 0.20V.

В качестве примера привожу фотографию вольтмода GPU до 1.55V, сделанного при помощи токопроводящего клея "Контактол" на видеокарте Chaintech 7900 GS APOGEE:

Вольтмод памяти на референсных картах GeForce 7900 GT/GS и 7950 GT

Для вольтмода памяти нужно соединить 4-ю ногу ISL6549CB (Vmem-feedback) с 7-й (земля) через переменный резистор 20k Ом. Для мониторинга можно использовать ноги конденсатора цепи питания памяти (C535/C536).

Карандашный вольтмод памяти: для повышения напряжения на памяти нужно закрасить резистор, отмеченный на картинке как "Pencil Vmem-mod". На разных картах могут быть разные соответствия сопротивления закрашиваемого резистора получаемому напряжению на памяти. Но есть одна общая зависимость – понижая сопротивление на каждые 30 Ом, получаем увеличение напряжения примерно на 0.1V.

Обратный вольтмод памяти: для понижения напряжения на памяти нужно соединить 4-ю ногу ISL6549CB (Vmem-feedback) с 13-й (Phase) через переменный резистор 20k Ом, либо закрасить карандашом резистор, отмеченный на картинке как "Pencil reverse Vmem-mod".

8. Вольтмод GPU и памяти видеокартах Palit GeForce 7900 GS (нереференсный дизайн)

Вольтмод на этой карте может быть выполнен как с использованием переменных резисторов, так и при помощи карандаша. Отдельный вольтмод Vddq не требуется (Vddq=Vdd). По умолчанию напряжение на GPU составляет 1.30V в 2D-режиме и возрастает при переходе видеокарты в 3D-режим на 0.02V-0.04V (в зависимости от нагрузки). Напряжение на памяти уже поднято на 0.34V относительно номинала и составляет 2.14V.

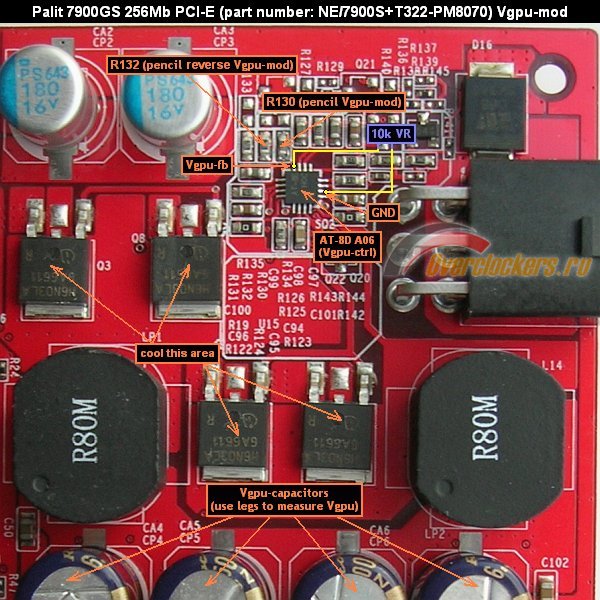

Вольтмод GPU:

Напряжение на GPU контролируется микросхемой с маркировкой из двух строк – "AT-8D" и "A06", которая расположена на лицевой стороне карты в правом верхнем углу. Производитель этой микросхемы мне неизвестен, поэтому я не могу дать ссылку на datasheet. Проверка этой микросхемы показала, что 8-я нога это feedback, а 3-я – земля. Для вольтмода нужно соединить эти ноги через переменный резистор 10 kОм. Если вам сложно припаять провода прямо к ногам AT-8D (они очень мелкие), то можете припаять их с разных сторон к резистору R130. Для мониторинга можно использовать ноги одного из четырех конденсаторов в цепи питания GPU – CP4/CA4, CP5/CA5, CP6/CA6 или CP7/CA7 (Rubycon 1500µF).

Карандашный вольтмод GPU: для повышения напряжения на GPU нужно закрасить резистор R130. Проверить полученное после закрашивания сопротивление можно по этой таблице:

R130 (Ом) Vgpu/3D
622 1.34V
545 1.53V
530 1.57V
515 1.61V
500 1.67V
475 1.75V

Если вы планируете поднимать напряжение на GPU выше, чем 1.55V, то будет не лишним установить радиаторы на мосфеты (Q1, Q3, Q8, Q12) и обеспечить обдув этой части видеокарты.

Обратный вольтмод GPU: для понижения напряжения на GPU нужно закрасить карандашом резистор R132 или припаять к нему параллельно переменный резистор на 10k Ом.

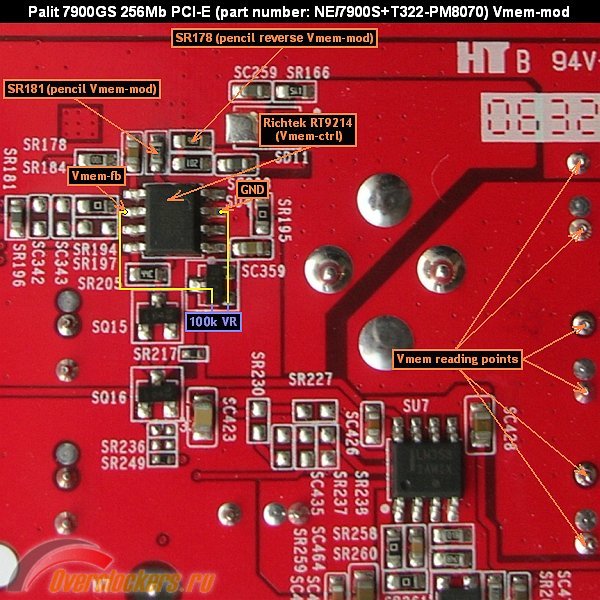

Вольтмод памяти:

В качестве контроллера напряжения на памяти используется микросхема Richtek RT9214, которая расположена на обратной стороне карты в левом нижнем углу. Для повышения напряжения на памяти нужно соединить 6-ю ногу RT9214 (Vgpu-feedback) с 3-й (земля) через переменный резистор 100 kОм. Для мониторинга можно использовать ноги одного из четырех конденсаторов в цепи питания памяти – CP8/CA8, CP9/CA9 или CP12/CA12 (Rubycon 1500µF).

Карандашный вольтмод памяти: для повышения напряжения на памяти нужно закрасить резистор SR181. Проверить полученное после закрашивания сопротивление можно по этой таблице:

SR181 (Ом) Vmem
1492 2.14V
1487 2.15V
1435 2.23V
1392 2.30V
1378 2.32V
1363 2.35V

Обратный вольтмод памяти: для понижения напряжения на памяти нужно соединить 6-ю ногу RT9214 (Vmem-feedback) с 8-й (Phase) через переменный резистор 100k Ом, либо закрасить карандашом резистор SR178.

Было замечено много случаев выхода карт из строя, особенно после разгона с вольтмодом. Небольшую статистику можно посмотреть в конференции.

9. Определение оптимальной дельты и таймингов памяти

По умолчанию на всех видеокартах GeForce 7900 GT/GS и 7950 GT дельта установлена равной 20-ти (за исключением некоторых моделей 7900 GT от XFX с нулевой дельтой). На всех протестированных картах наибольший разгон был получен при установке равной частоты всех блоков GPU, т.е. с нулевой дельтой. Смена дельты позволила поднять частоту ROP/shader блоков на 20 MHz, при сохранении той же частоты блока геометрии.

Если хотите поэкспериментировать со своей видеокартой для получения наибольших результатов в бенчмарках, то можете попробовать небольшую отрицательную дельту в интервале примерно от -10 до -30. При этом могут быть небольшие артефакты, не влияющие на результат. Но для постоянного использования на GeForce 7900GT/7900GS/7950GT я рекомендую все же использовать нулевую дельту.

На всех трех картах с референсным дизайном PCB установлена память Hynix 1.4-ns, поэтому и тайминги памяти оказались одинаковыми, за исключением того, что у XFX 7900 GS 480M последний тайминг (Timing6) был 00230119 (вместо 00220119 у двух других карт), но это несущественное отличие.

Существенно понизить тайминги можно было лишь на низких частотах памяти (1500 MHz и ниже). А при разгоне памяти до 1800-1900 MHz и выше понижение таймингов приводило к нестабильности. Повышение таймингов также ничего не дало.

На видеокарте Palit 7900 GS установлена память Samsung 1.4-ns, поэтому и тайминги были другими:

Это очень высокие тайминги для такой памяти, даже выше, чем были установлены для памяти Samsung 1.1-ns на XFX 7600 GT XXX Edition. Я сразу же обратил внимание, что tRCDRD чрезмерно завышен – для него установлено значение 14 вместо 10. Поднимать такие тайминги еще выше, с расчетом на повышение частоты памяти, бесполезно, вместо этого их лучше снизить:

  • tRC с 34 до 30;
  • tRFC с 43 до 37;
  • tRAS с 24 до 18;
  • tRP с 10 до 10;
  • tRCDRD с 14 до 8;
  • tRCDWR с 9 до 4;
  • tRRD с 9 до 6;

При равной частоте памяти изменение таймингов дало существенную прибавку производительности – около 6 fps в тесте Mother Nature (3DMark03).

10. Тестирование

10.1. Тестовая конфигурация и драйверы

Тестирование проводилось на открытом стенде при комнатной температуре равной +21°С.

В конфигурации произошли некоторые изменения. Из-за необходимости тестирования двух видеокарт в режиме SLI, а так же из-за неисправности нижнего PCI-E слота под вторую видеокарту на материнской плате DFI nF4 SLI-D (она была повреждена конденсатом), я был вынужден взять на время материнскую плату ASUS A8N-SLI SE и провести все тесты на ней. Без вольтмода я не мог выставить на память напряжение выше 2.9V, поэтому память на чипах Winbond BH-5 работала без разгона. Но чтобы это хоть как-то компенсировать процессор был установлен на большую частоту – ровно 3 GHz.

Конфигурация:

  • Процессор: AMD Opteron 148 (Venus/E4), разогнанный до частоты 3000 MHz при напряжении 1.55V
  • Материнская плата: ASUS A8N-SLI SE, Socket 939, BIOS 0502, без модификаций
  • Система охлаждения: модифицированная СВО Aucma CoolRiver
  • Термоинтерфейс: термопаста КПТ-8
  • Оперативная память: Geil One на чипах Winbond BH-5 2*512Mb, работала без разгона на 200MHz с таймингами 2.0-2-2-5 1T при напряжении 2.90V
  • HDD: Western Digital WD1200JB (120Gb, 7200RPM, 8Mb)
  • Корпус: отсутствует (открытый стенд)
  • Блок питания: Golden Power 450W (28A на линии +12V), линия +3.3V поднята до 3.7V.
  • Блок питания №2: 3R System 300W – использовался для подключения HDD, DVD-RW, а так же помпы и всех вентиляторов.
  • Монитор: 17" Samsung 757NF

Операционная система и драйверы:

  • Windows XP Pro Service Pack 2
  • DirectX 9.0c (Aug2006)
  • nForce4 driver v6.86
  • NVIDIA ForceWare v91.47 (в nv4_disp.inf была добавлена поддержка GeForce 7950 GT)

Настройки драйвера NVIDIA ForceWare:

  • Intellisample Settings: High Quality
  • Trilinear Optimization: Off
  • Anisotropic mip filter optimization: Off
  • Anisotropic sample filter optimization: Off
  • VSync: Always Off

10.2. Температурный режим

Чтобы выяснить температуру графического процессора под нагрузкой и без нее, после загрузки системы запускался модуль мониторинга программы RivaTuner 2.0 RC16. Далее я ждал, пока температура стабилизируется (т.е. пока график не станет ровным) и записывал полученную температуру без нагрузки. Затем запускал 15-минутный прогрев видеокарты "волосатым кубом" в программе ATI Tool 0.25 beta 16, после чего записывал максимальную температуру.

Температура GPU на каждой видеокарте определялась в нескольких режимах, отличающихся частотами (с разгоном и без), напряжениями и типом охлаждения. Во всех режимах дельта была оставлена без изменений, т.е. равна 20-ти.

Chaintech 7900 GS APOGEE
Clocks Voltages Tgpu (idle/burn) Cooling
450(470)/1320 1.20V/2.00V 45°С/59°С Zalman VF700-Al
567(586)/1755 1.20V/2.00V 46°С/62°С Zalman VF700-Al
657(678)/1836 1.40V/2.11V 48°С/77°С Zalman VF700-Al
715(734)/1917 1.55V/2.26V 45°С/64°С water

XFX 7900 GS 480M Extreme Edition (PV-T71P-UDE7)
Clocks Voltages Tgpu (idle/burn) Cooling
450(470)/1320 1.30V/2.15V 51°С/75°С stock air
614(637)/1848 1.30V/2.15V 54°С/90°С stock air
639(659)/1848 1.35V/2.15V 50°С/91°С* stock air
720(740)/1862 1.55V/2.22V 47°С/63°С water
* частота вращения кулера резко увеличивалась после того, как температура GPU превышала +90°С.

Palit 7900 GS 256Mb
Clocks Voltages Tgpu (idle/burn) Cooling
450(470)/1320 1.30V/2.14V 38°С/52°С stock air
614(637)/1512 1.30V/2.14V 38°С/58°С stock air
693(712)/1600 1.56V/2.23V 46°С/78°С stock air
747(771)/1566 1.74V/2.23V 44°С/71°С water

Leadtek WinFast PX7950 GT TDH 256Mb
Clocks Voltages Tgpu (idle/burn) Cooling
550(570)/1400 1.35V/2.00V 47°С/79°С stock air
607(624)/1755 1.35V/2.00V 48°С/83°С stock air
657(675)/1755 1.55V/2.00V 53°С/94°С stock air
688(709)/1836 1.55V/2.27V 42°С/58°С water

В номинальном режиме никаких проблем с температурой не было ни у одной из карт, но при повышении частот даже в режиме без модификаций слабый референсный кулер на XFX 7900 GS 480M сдерживает дальнейший разгон. Кулера на Leadtek WinFast PX7950 GT TDH 256Mb еще хватает для разгона без вольтмода, но с вольтмодом до 1.55V уже нет. Zalman на Chaintech 7900 GS APOGEE позволяет работать с напряжением 1.40V на GPU без перегрева и при этом хорошо обдувает память.

10.3. Тестирование в бенчмарках и играх

Для тестирования были использованы следующие бенчмарки и игры:

  • 3DMark06 v1.0.2 - 1280x1024, NoAA/NoAF
  • 3DMark05 v1.2.0 - 1024x768, NoAA/NoAF
  • 3DMark03 v3.6.0 - 1024x768, NoAA/NoAF
  • 3DMark2001 SE build 330 - 1024x768, NoAA/NoAF
  • Aquamark3 - 1024x768, NoAA/4xAF
  • F.E.A.R. v1.0.6. Soft Shadows = Off, все остальное на максимальное качество. Для тестирования использовался встроенный в игру бенчмарк
  • Quake4 v1.2.0. High Quality. VSync = Off. Демо из программы HardwareOC Quake4 Benchmark v1.3 (HOCdemo.demo)
  • Prey v1.0.103. Максимальное качество графики. VSync = Off. Демо из программы HardwareOC Prey Benchmark v1.0 (guru3d-6.demo)
  • Half-Life 2: Lost Coast (Source Engine 7 build 2547). HDR = on (full), все остальное на максимальное качество. Демо d2.dem by Jordan.
  • Serious Sam 2 v2.070. HDR = Off, все остальное на максимальное качество. Встроенное демо на уровне "GREENDALE"

В Half-Life 2: Lost Coast пришлось включить HDR, потому что иначе результаты были бы сильно ограничены скоростью CPU и памяти.

Chaintech 7900 GS APOGEE и Leadtek WinFast PX7950 GT TDH 256Mb, были протестированы в трех режимах с разными частотами:

  • без разгона;
  • с разгоном, но без модификаций карты, без изменения дельты;
  • разгон с вольтмодом, водяное охлаждение на GPU, алюминиевые радиаторы Zalman на чипах памяти, дополнительный обдув карты 80-мм вентилятором, нулевая дельта;

Во время тестирования Chaintech 7900 GS APOGEE и XFX 7900 GS 480M в режиме SLI возникла проблема с разгоном видеопамяти. По отдельности память на этих картах разгонялась до 1917 (Chaintech) и 1862 (XFX) MHz, но в SLI если частота памяти устанавливалась выше 1476 MHz, то все тесты работали без артефактов примерно секунд 15-20, а затем происходило резкое зависание с искажением изображения. Основной блок питания (450W) работал при этом на пределе своих возможностей, во время работы карт в 3D-режиме из него был слышен сильный треск. Вероятно с более мощным БП (500W и выше) этой проблемы бы не возникло.

SLI на двух GeForce 7900GS был протестирован только в двух режимах:

  • 450(470)/1320 MHz - без разгона;
  • 734(734)/1476 MHz - разгон с вольтмодом, водяное охлаждение на GPU, алюминиевые радиаторы Zalman на чипах памяти, дополнительный обдув карты 80-мм вентилятором, нулевая дельта;

В Prey при включении режима SLI производительность падала по сравнению с одиночной картой. Выбор соответствующего профиля для этой игры в свойствах драйвера ForceWare не помогал решить проблему, переименование файла prey.exe в quake4.exe так же не помогало. Для тестирования использовалась версия игры 1.0.103, но не так давно вышел патч, обновляющий ее до версии v1.2.116. Может быть, он поможет решить проблему с падением производительности в режиме SLI, но я уже не смог это проверить, т.к. на момент выхода патча у меня уже не было двух видеокарт GeForce 7900 GS.

10.4. Максимальные результаты в бенчмарках

Для получения максимальных результатов процессор и видеокарта были разогнаны до максимальных частот, на которых они были способны пройти тест. Процессор и GPU видеокарты охлаждались проточной водой с температурой около +10°С. Настройки операционной системы (для одиночных видеокарт использовалась Windows 2000 Pro SP4, а для SLI – Windows XP SP2), BIOS материнской платы и драйверов были установлены на максимальную производительность.

Результаты на одиночной GeForce 7900 GS:

Результаты на одиночной GeForce 7950 GT:

Результаты на двух GeForce 7900 GS в режиме SLI:

11. Заключение

Leadtek WinFast PX7950 GT TDH 256Mb представляет собой аналог GeForce 7900 GT, но с повышенными частотами и напряжением. Имеет несколько большее, чем у GeForce 7900 GT, энергопотребление и тепловыделение. Кулер на этой карте немного лучше, чем референсная система охлаждения, но для сильного разгона его все равно недостаточно. Но эта видеокарта продается по цене от $300, что вполне сравнимо с ценами на обычные (т.е. не разогнанные производителем) GeForce 7900 GT. В целом видеокарта получилась достаточно неплохой и установленного объема памяти все еще достаточно в большинстве игр (при условии использования играбельных настроек и разрешений). Но, если учитывать существование таких видеокарт, как GeForce 7900 GTO, то GeForce 7950 GT уже нельзя считать лучшим выбором в своей ценовой категории.

Chaintech 7900 GS APOGEE:

Плюсы:

  • Система охлаждения Zalman;
  • Частота GPU повышена на целых 100MHz относительно референсной для 7900 GS;
  • Отличный разгон по памяти;
  • Хорошая комплектация;

Минусы:

  • Отсутствие запаса по разгону GPU (все уже разогнано до нас). Кроме того, учитывая хорошую систему охлаждения и наличие запаса по температуре, хотелось бы видеть на этой карте напряжение на GPU чуть выше референсного (например, 1.35V), но при желании этот недостаток можно устранить самостоятельно;

XFX 7900 GS 480M Extreme Edition (PV-T71P-UDE7):

Плюсы:

  • Немного (на 30 MHz) повышенная частота GPU;
  • Повышенные напряжения на GPU и памяти, и, как следствие, хороший разгон;

Минусы:

  • Очень слабая референсная система охлаждения;
  • Цена сильно завышена, даже в Москве эта карта стоит от $262 и выше (по данным Price.ru на 3 ноября);

Palit 7900 GS 256Mb:

Плюсы:

  • Эффективная и тихая система охлаждения;
  • Нереференсный дизайн и, как следствие, возможность устанавливать напряжение на GPU выше 1.55V без необходимости перепаивать резисторы;
  • Низкая цена (от $185);

Минусы:

  • Плохой разгон по памяти.

PS. Хочу выразить благодарность Александру (Chaintech Russia) за предоставленную видеокарту Chaintech 7900 GS APOGEE, а так же Coyote1979, Disabler, Chester, Wad – за ASUS A8N-SLI SE, XFX 7900 GS 480M и другое железо.

Telegram-канал @overclockers_news - это удобный способ следить за новыми материалами на сайте. С картинками, расширенными описаниями и без рекламы.
Страницы материала
Страница 1 из 0
Оценитe материал
рейтинг: 4.5 из 5
голосов: 152

Комментарии 78 Правила



Возможно вас заинтересует

Популярные новости

Сейчас обсуждают
