Я вас где-то видел: обзор и тестирование видеокарты Gigabyte Radeon R9 280X Windforce OC


Оглавление

Вступление

В конце сентября 2013 года были представлены новые графические ускорители компании Advanced Micro Devices, ознаменовавшие новый виток противостояния за доли рынка со своим главным конкурентом NVIDIA.

450x262  58 KB. Big one: 640x373  289 KB

Вместе с появлением новых видеокарт, общее кодовое название которых звучит как Volcanic Islands, изменилась и система их обозначения. В качестве примера стоит привести название нового продукта Radeon R9 280X. Здесь цифра «9» («y») указывает на рыночный сегмент (в данном случае – топ-класс), символ «2» («x») — на поколение, цифры «80» («z0») — на вариант карты.

При содействии нашего партнера – компании Регард, лаборатория получила возможность познакомить своих читателей с графическим ускорителем этой серии производства Gigabyte.

Gigabyte Radeon R9 280X Windforce OC

Полное название модели: Gigabyte Radeon R9 280X Overclock Edition, код производителя: GV-R928XOC-3GD.





Стоит отметить, что в заголовке статьи использовано неофициальное название графического ускорителя. Это сделано для того, чтобы пользователь мог легко определить, о видеокарте с какой системой охлаждения идет речь.

Упаковка и комплект поставки

450x298  37 KB. Big one: 1268x842  184 KB

Упаковка рассматриваемой версии Radeon R9 280X Windforce OC, а также ее оформление ничем не отличается от большинства протестированных ранее ускорителей компании Gigabyte.

Видеокарта поставляется в крупной картонной коробке оригинального дизайна. На лицевой стороне кратко представлена основная информация об устройстве.

450x264  36 KB. Big one: 1500x879  458 KB

Обратная сторона упаковки отведена под более подробное описание технических данных на разных языках и рассказу об оригинальной системе охлаждения, проиллюстрированному принципом ее работы.

Список системных требований к компьютеру, в который планируется установка видеокарты, находится внизу коробки и выделен желтым цветом. Исходя из рекомендаций, блок питания должен обладать мощностью не менее 600 Вт (что на самом деле является несколько завышенным требованием), поддерживать один восьмиконтактный и один шестиконтактный кабели PCI-e. Также по мнению разработчиков компьютер должен быть построен на платформе с процессором Intel Core i7 3.2 ГГц – шаг довольно-таки смелый.

450x301  39 KB. Big one: 1500x1003  482 KB

Видеокарта упакована очень грамотно. Сам графический ускоритель находится в пакете-антистатике, который защищает его от попадания влаги и пыли, и помещен в форму из пенополиуретана, предотвращающем плату от вибраций при транспортировке.





Весь комплект поставки скрывается в специальном углублении на дне коробки.

450x369  31 KB. Big one: 1200x984  269 KB

В него входит:

  • Краткая инструкция по установке;
  • Диск с драйверами и программным обеспечением;
  • Гибкий мостик CrossFire;
  • Переходник питания типа 2хMolex -> 6-pin;
  • Переходник питания типа 2хMolex -> 8-pin;
  • Переходник mini DisplayPort -> DisplayPort.

Модель Gigabyte надежно упакована и снабжена всем необходимым набором аксессуаров. Переходим непосредственно к самой плате.

Внешний вид и размеры

Внешне Gigabyte Radeon R9 280X Windforce OC не отличается от своих родственников. Всю лицевую часть закрывает огромная система охлаждения из фирменной серии WindForce 3X.

450x212  25 KB. Big one: 870x410  105 KB

Один из главных недостатков графического ускорителя – внушительные размеры. Длина печатной платы достигает 285 мм, выступающий край пластикового кожуха увеличивает ее ширину до 117 мм. Вся конструкция сконструирована таким образом, что занимает два слота расширения, а ее высота достигает 38 мм.

Такие габариты характерны для большинства решений, оснащаемых подобного рода кулерами.

450x277  26 KB. Big one: 1000x615  95 KB





Масса модели Gigabyte относительно графических продуктов подобного класса невелика и составляет 790 г.

450x282  25 KB. Big one: 1200x753  173 KB

Для вывода изображения на задней панели предусмотрен следующий набор интерфейсов:

  • Один DVI-I;
  • Один HDMI 1.4a;
  • Два DisplayPort 1.2.

Производители постепенно отходят от применения двух видеовыходов формата DVI. В первую очередь продукт Gigabyte ориентирован на мультимедийные конфигурации с использованием технологии AMD Eyefinity. Данный набор интерфейсов является стандартным для всех топовых решений плат с индексом «R9».

450x346  32 KB. Big one: 780x600  125 KB

Как уже отмечалось выше, дополнительное питание данной видеокарты осуществляется посредством одного восьмиконтактного и одного шестиконтактного разъемов. Несмотря на то, что защелки направлены в сторону кожуха, никаких неудобств с установкой не возникло.

Обратная сторона Radeon R9 280X Windforce OC лишена, как это бывает в таких случаях, большой опорной пластины вдоль печатной платы, но разработчики Gigabyte не стали вовсе отказываться от дополнительной жесткости конструкции. Вдоль верхнего края текстолита тянется небольшая планка из алюминиевого сплава, которая крепится винтами с обратной стороны. Получившееся ребро не дает прогибаться ускорителю под весом системы охлаждения.

450x214  35 KB. Big one: 1500x714  410 KB

Система охлаждения

450x231  41 KB. Big one: 1140x586  200 KB

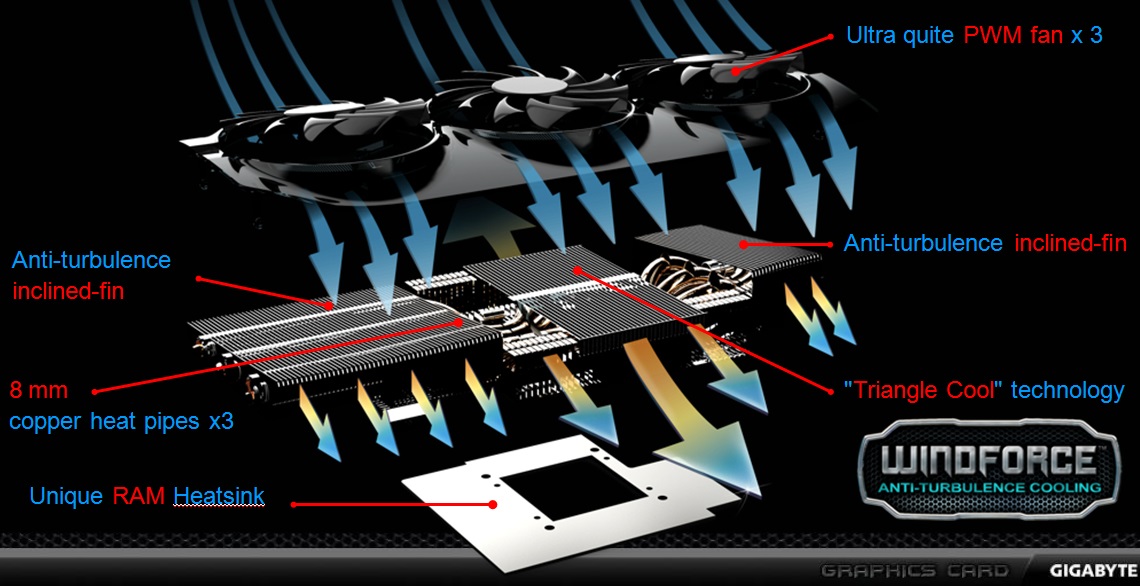

Официальный слайд компании наглядно демонстрирует схему распределения воздушных потоков под кожухом, а также основные преимущества системы охлаждения Gigabyte WindForce 3X.

450x231  26 KB. Big one: 1500x770  350 KB

Вся конструкция крепится с помощью четырех подпружиненных винтов вокруг кристалла GPU. Здесь используется технология прямого контакта, однако (из-за расположения графического процессора ромбом) разработчикам пришлось напаять на трубки дополнительную медную пластину. Стоит отметить, что крепление для системы охлаждения R9 280X WindForce OC совпадает с AMD Radeon HD 7950/ HD 7970. Это позволяет устанавливать на данную видеокарту большое число альтернативных воздушных, а также жидкостных систем охлаждения.

К центральной секции радиатора также прикручена большая пластина, которая через термопрокладки соприкасается с микросхемами памяти. Такое техническое решение значительно увеличивает эффективность их охлаждения по сравнению с обычным потоком воздуха, исходящим от вентиляторов.

450x186  23 KB. Big one: 1500x619  320 KB

Пассивная часть представляет собой массивный радиатор, состоящий из трех секций с ребрами разной геометрической формы. Вся конструкция пронизана тремя I-образными тепловыми трубками диаметром 8 мм каждая. Пластины радиатора прикреплены к ним с помощью пайки, что увеличивает теплоперенос.

450x187  27 KB. Big one: 1400x583  228 KB

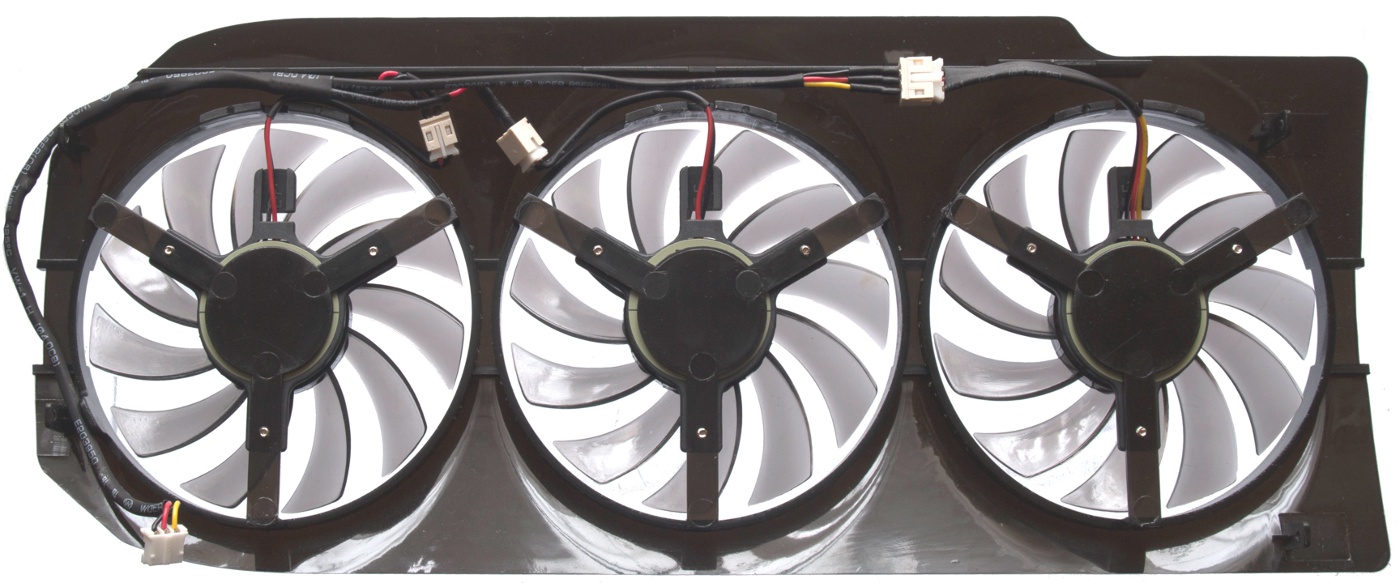

Для облегчения общего веса СО кожух выполнен из тонкой пластмассы: конструкция получилась очень хрупкая, при ее демонтаже стоит проявлять аккуратность. К нему крепятся три низкопрофильных вентилятора с диаметром крыльчатки 77 мм.

450x450  35 KB. Big one: 1000x1056  224 KB

Здесь используются устройства Everflow T128010SM с техническими характеристиками 12 В, 0.20 А. Диапазон скорости вращения крыльчаток вентиляторов составляет 1150-3600 об/мин. Забегая вперед, отмечу, что тахометр на минимальной скорости показывал «погоду на Марсе».

450x233  19 KB. Big one: 600x311  42 KB

Разработчики позаботились об отводе тепла и с такого важного участка платы как силовая часть. Два небольших алюминиевых радиатора контактируют с мосфетами с обеих сторон через термопрокладки, что защищает графический ускоритель от короткого замыкания.
