Обзор и тестирование серийной процессорной СВО SilverStone Tundra TD02

18 декабря 2013, среда 09:00

Оглавление

Вступление

Системы жидкостного охлаждения замкнутого типа присутствуют на рынке довольно давно, но особой популярности так и не снискали. С одной стороны, стоимость таких охладителей нельзя назвать маленькой, а эффективность работы при этом оставляет желать лучшего. Однако во времена, когда развитие привычных радиаторов зашло в тупик, из которого не видно выхода, снова проснулся интерес к необслуживаемым «водянкам». А если есть спрос, то по законам экономики появится и предложение. Как следствие, в последнее время количество представителей этого класса серьезно возросло.

Компания Silverstone несколько лет назад представила СЖО с прохладным названием Tundra TD01, а теперь до нас добралась более продвинутая версия с индексом TD02.

335x95  21 KB

Официально она появилась на свет в мае 2013 года, но до российских прилавков на момент написания статьи еще не доехала. По этой причине об ее стоимости сказать нечего, кроме того, что установленный производителем ценник равняется 120 долларам.

450x184  51 KB. Big one: 922x378  138 KB

За такие деньги Silverstone предлагает двухсекционный радиатор, рассчитанный под пару вентиляторов 120 мм, и «бутерброд» из помпы с медным ватерблоком.





После предварительного знакомства предлагаю перейти к более плотному осмотру достопримечательностей новой «Тундры».

Упаковка и комплектация

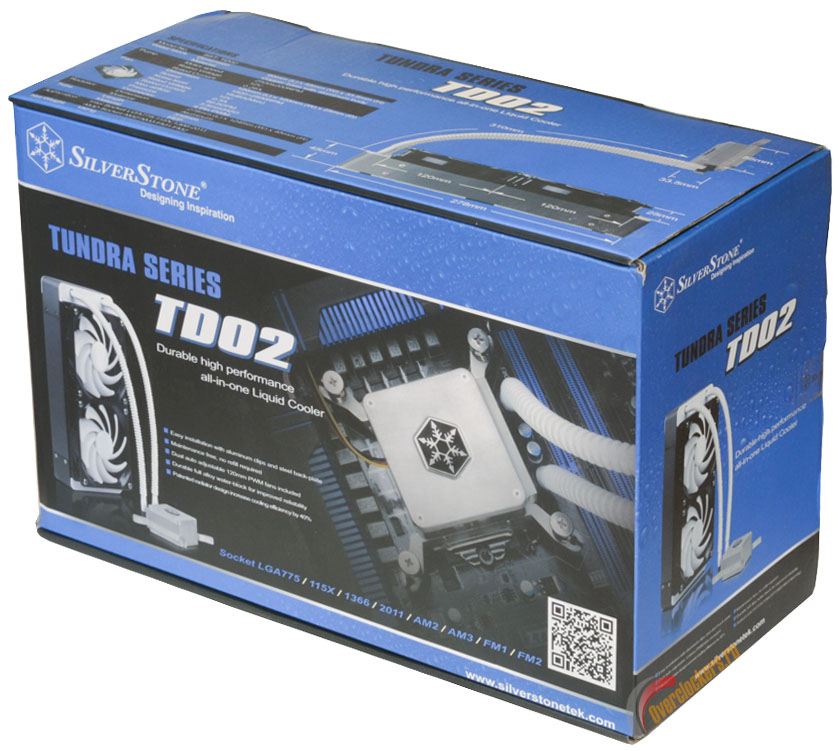

Коробка замкнутой «водянки» выполнена преимущественно в черно-синих тонах.

Упаковка довольно объемная – 323 х 145 х 212 (В) мм при весе почти в 2 кг, поэтому пластиковая ручка для переноски была бы кстати.

450x403  78 KB. Big one: 839x751  161 KB

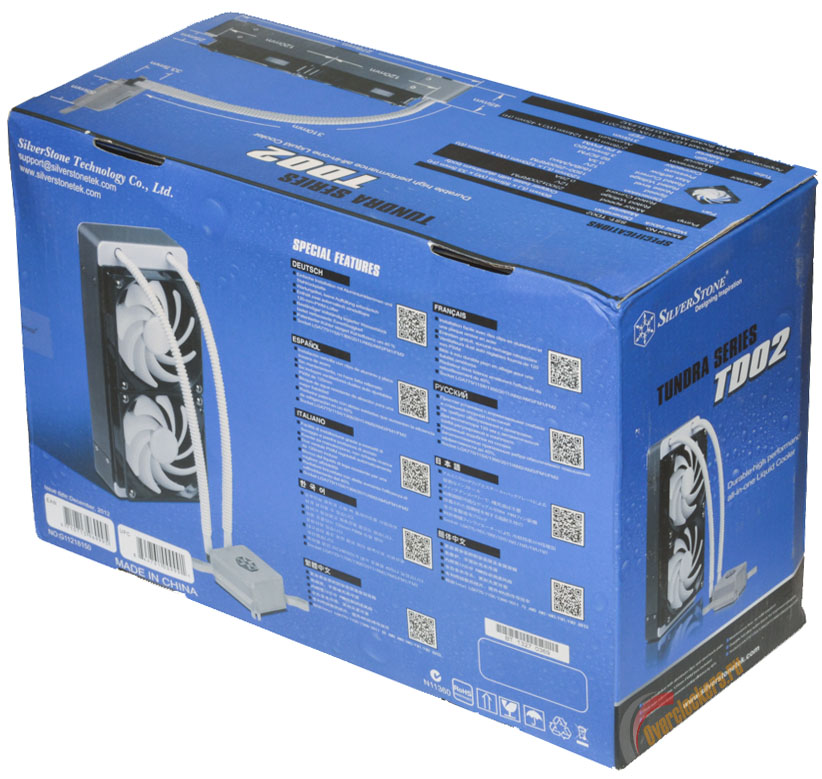

Информационное наполнение на высоком уровне. Каждая грань содержит свою толику информации, а когда этот паззл собирается вместе, можно получить максимально полное представление о том, что находится в коробке и какими возможностями обладает.

450x426  81 KB. Big one: 822x779  165 KB

Для примера можно взглянуть на изображение одной из сторон с подробной спецификацией устройства. И за это стоит поставить еще один плюсик к карме Silverstone.

450x214  49 KB. Big one: 1205x573  157 KB

После открытия крышки можно узреть кусок вспененного полиэтилена и руководство пользователя, в котором на нескольких языках (включая русский) подробно расписывается процесс монтажа.





450x183  25 KB. Big one: 1388x564  72 KB

Сама же «водянка» и сопутствующие элементы аккуратно уложены в специальную картонную форму. Будем надеяться, что такой каркас способен спасти дорогую систему от превратностей транспортировки.

450x394  151 KB. Big one: 1021x894  241 KB

Для сохранения интриги процесс извлечения собственно СВО останется за кадром, а пока перейдем к комплекту поставки, который хранится в небольшой белой коробке.

Внутри в первую очередь обнаруживается универсальная опорная крестовина. К слову, точно такую же можно было встретить в составе пассивного кулера Silverstone Heligon HE02.

450x303  43 KB. Big one: 1500x1009  113 KB

Для закрепления водоблока на процессоре используется набор винтов и пластиковых вставок.

450x340  119 KB. Big one: 1500x1134  232 KB

Подобный набор позволяет установить TD02 на сокеты Intel LGA 775/ LGA 115X/ LGA 1366/ LGA 2011 и AMD AM2/ AM3/ FM1/ FM2.

Кроме этого в пакете ждут своего часа длинные и короткие винты с резьбой М3 для прикручивания вентиляторов к радиатору и размещения последнего в корпусе. Дополнительным бонусом является разветвитель 4 pin для штатных вентиляторов и пара алюминиевых планок, которые отнюдь не такие игрушечные гаечные ключики, какими могут показаться на первый взгляд.





450x306  55 KB. Big one: 1471x1001  134 KB

Они-то как раз и потребуются для установки СВО на процессорные разъемы AMD.

Больше в составе комплекта поставки ничего нет, поэтому, отдав должное всем винтикам и болтикам, можно переходить непосредственно к главной героине.

Особенности конструкции

Инженеры Silverstone при оформлении элементов своей СВО использовали интересный дизайн, в котором белые шланги и серый корпус радиатора сочетаются с черными вставками и ламелями. Из-за этого вся система выглядит подчеркнуто строго и очень красиво.

450x362  311 KB. Big one: 1500x1208  439 KB

Радиатор новой «Тундры» стал более крупным – его размеры составляют 278 x 124 x 45 мм. Последний габарит выгодно отличает его от многих других представителей этого класса – до сих пор все встречаемые мною двухсекционные готовые «водянки» оснащались слишком узким радиатором с площадью рассеивания, сравнимой с одной секцией (и соответствующей эффективностью).

Монтажные отверстия на радиаторе расположены с двух сторон, что позволяет при желании нагородить вертушки в конфигурации «пуш-пулл». Зазора между ним и отверстиями как такового нет, что может стать причиной определенных трудностей при установке радиатора в корпусе.

210x450  159 KB. Big one: 691x1481  315 KB

Белые вставки сверху и снизу вместе с черными ламелями отдаленно напоминают продукцию всем известной фирмы. Надеюсь, изобретатели скругленных углов планшетов не станут подавать в суд на Silverstone за выбранный стиль оформления .





Сам теплообменник выполнен из алюминия, а его основу составляют одиннадцать каналов, на которые надеты алюминиевые ребра, скрывающиеся под слоем черной краски. Расположение ребер очень плотное: на один сантиметр приходится примерно пять штук толщиной 0.5 мм.

450x294  63 KB. Big one: 1468x959  192 KB

Еще одно немаловажное отличие от других систем закрытого типа заключается в толщине радиатора, которая здесь составляет 45 мм, что довольно внушительно.

450x94  55 KB. Big one: 1500x313  97 KB

С одной стороны расположены входной и выходной фитинги, на которые запрессованы гофрированные шланги длиной 310 мм и диаметром ~8 мм. Стоит сказать, что жесткость у них просто запредельная.

Белые трубки заканчиваются важнейшими элементами любой СВО: микроканальным ватером и помпой. Как и у многих производителей, у Silverstone они объединены в один блок для максимальной компактности.

450x427  120 KB. Big one: 1467x1392  264 KB

Его размеры составляют 60 х 55 х 33.5 мм. На верхней крышке присутствует логотип тайваньского производителя в виде снежинки, который во время работы обрамлен синевой от светодиодов, скрытых под ним.
