Обзор видеокарты KFA2 GeForce GTX 1070 Ti EX: экстрим для начинающих (страница 2)

Тест KFA2 GeForce GTX 1070 Ti EX

Тестовый стенд

• Материнская плата: MSI X99A Workstation (Intel X99, LGA 2011-3);
• Процессор: Intel Core i7-6800K (шесть ядер, CPU Clock 4000 МГц, Ring Clock 3500 МГц);
• Система охлаждения процессора: Corsair H110i (вентиляторы Noctua NF-A14 PWM, 140 мм, 500 об/мин);
• Термоинтерфейс: Gelid GC-Extreme;
• Оперативная память: Kingston HyperX Savage Black (DDR4-3000, 13-14-15-28-T1, 4 x 4 Гбайта, четырехканальный режим);
• Накопитель SSD: Plextor PX-256M6Pro 256 Гбайт;
• Блок питания: Corsair RM850x, 850 Ватт;
• Корпус: Phanteks Evolv ATX Black;
• Монитор: ASUS MG279Q, разрешение: 2560 x 1440.

Программное обеспечение

• Операционная система: Windows 10 x64;
• Драйвер видеокарты: Nvidia ForceWare 388.59;
• Вспомогательные утилиты:
• GPU-Z v. 2.8.0;
• Heaven Benchmark 4.0;
• MSI Afterburner v4.4.0;
• MSI Kombustor 3.5.2.1.

Инструментарий и методика тестирования

Для разгона видеокарт, а также мониторинга температур и оборотов вентиляторов использовалась фирменная утилита MSI Afterburner v4.4.0.

Проверка стабильности работы ускорителей в процессе разгона проводилась утилитой MSI Kombustor 3.5.2.1 (режим GPU Burn-in, 1920 x 1080). Полученные частоты дополнительно проверялись прогонами теста Heaven Benchmark v 4.0 c экстремальным уровнем тесселяции и графических тестов из пакета 3DMark 2013.

Для проверки температурного режима видеокарт в условиях, приближенных к повседневным, использовались Heaven BenchMark v4.0 (quality: ultra, tessellation: extreme, AA8x, 1920 х 1080) и 3DMark 2013 Fire Strike.

Уровень шума измерялся при помощи цифрового шумомера TM-102 с погрешностью измерений не более 0.5 дБА. Измерения проводились с расстояния 0.3 м. Уровень фонового шума в помещении – не более 28 дБА. Все системные вентиляторы, включая установленный в блоке питания, отключались. На графиках граница условной бесшумности для системы определяется на уровне 30.5 дБА, граница условного комфорта – 37 дБА. Температура воздуха в помещении составляла 25 градусов по Цельсию.

Дополнительно снимались показания потребляемой мощности с помощью ваттметра Robiton PM-2 и температуры печатной платы ИК-термометром Fluke 59 Max.

Стандартные частоты и разгон

Штатные частоты KFA2 GeForce GTX 1070 Ti EX составляют 1607 МГц по ядру (при напряжении 1.062 В) и 2002 МГц по памяти. Отличий по сравнению с эталонной версией пока не отмечено.

В простое вентиляторы останавливаются с характерным режимом «старт-стоп»: на долю секунды они раскручиваются до 300-500 об/мин и работают циклично, пока температура не опустится до 38°C.

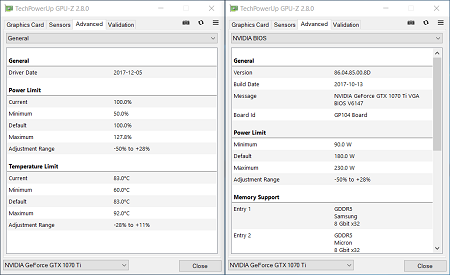

Приведем подробные характеристики микропрограммного обеспечения KFA2 GeForce GTX 1070 Ti EX. Показатель ее уровня TDP равен 180 Вт.

При игровой нагрузке вентиляторы включаются не сразу, а с неприятной особенностью «старт-стоп», но хотя бы без постороннего шума. У данной модели самый низкий порог активации вертушек – всего 45°C, но постепенно видеокарта прогревается, а карлсоны раскручиваются в не таком агрессивном режиме, как хотелось бы.

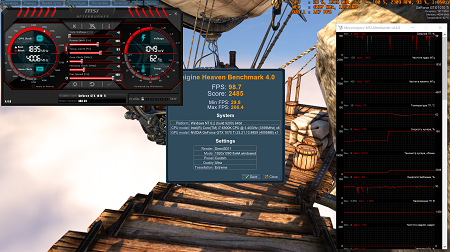

На фоне полученных данных нагрев у KFA2 GeForce GTX 1070 Ti EX составляет до 69-71°C в зависимости от оборотов. «Из коробки» видеокарта доходит до 1860 МГц с постепенным понижением до 1810 МГц, на которые и стоит ориентироваться. Силовая часть чувствует себя комфортно при 87°C, но до психологического рубежа 90°C запаса практически не остается. Зато СО работает очень тихо, едва слышно даже на открытом стенде при 1150 об/мин.

На максимуме оборотов вертушки раскручиваются до 2300 об/мин. В таком режиме KFA2 GeForce GTX 1070 Ti EX очень громкая, хотя наушники закрытого типа спасут. Удается отыграть несколько градусов Цельсия: температура GPU опускается до 62°C, VRM – до 60°C.

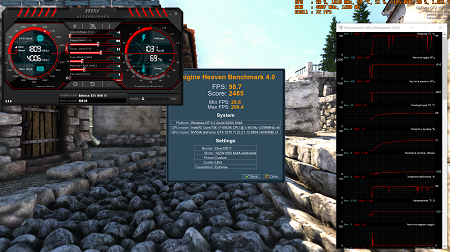

Разгоняется KFA2 GeForce GTX 1070 Ti EX, как и все представители своего класса. Увеличиваем частоты на 170/400 МГц и получаем в бусте до 2012 МГц. Правда, скорость вентиляторов системы охлаждения приходится зафиксировать на 1600 об/мин: комфортно и негорячо.

Исследование потенциала системы охлаждения

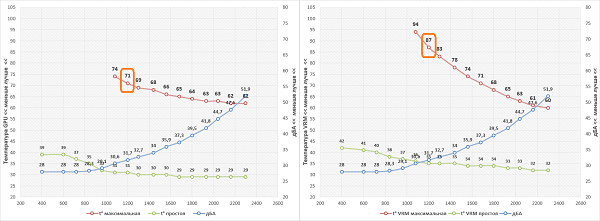

Далее приведем график зависимости температуры графического ядра/системы питания и шума от оборотов вентилятора системы охлаждения. Данная видеокарта лишена датчиков в области цепей питания, поэтому результаты силовой части были получены с помощью пирометра.

Система охлаждения KFA2 GeForce GTX 1070 Ti EX оказывается с интересной особенностью. Кулер эффективно справляется с нагревом графического процессора, но небольшой радиатор зоны VRM менее производителен и функционирует на пределе своих возможностей. Ситуацию спасает 100 мм вентилятор, обдувающий непосредственно силовую часть на отметке «от 1000 об/мин».

У системы охлаждения есть запас по прочности и уровню шума, поэтому разработчики могли бы приподнять порог вращения крыльчаток до 1400-1500 об/мин: все равно в таком режиме видеокарту в закрытом корпусе никто не услышит. В целом же KFA2 GeForce GTX 1070 Ti EX справляется неплохо: неплохо, но могли и лучше.

Относительно тихими вентиляторы можно назвать до 1400 об/мин, комфортными – до 1700 об/мин.

Уровень потребляемого электричества

График потребляемого электричества всего стенда в зависимости от частот видеокарт и рабочего напряжения GPU.

Энергопотребление в 2D замерялось при бездействии системы (на рабочем столе). Тестирование в Heaven BenchMark 4.0 проводилось при следующих настройках – quality: ultra, tessellation: extreme, AA8x, 1920 х 1080; MSI Kombustor – 2xMSAA, 1920 x 1080.

Заключение

KFA2 GeForce GTX 1070 Ti EX – это хорошая альтернатива эталонной версии GeForce GTX 1070 Ti, рассчитанная на тех, кто ценит комфортный уровень шума и приемлемые температуры, но по определенным причинам прошел мимо топового решения Hall of Fame.

Модель KFA2 способна предложить несколько достоинств, среди которых оригинальная система охлаждения с запасом по охлаждению и тихими вентиляторами, настраиваемая подсветка RGB, высокое качество исполнения и запоминающийся дизайн. А энтузиастов и моддеров привлечет версия в белоснежном исполнении, выпускаемая под наименованием KFA2 GeForce GTX 1070 Ti EX-SNPR White.

Недостатков как таковых нет, но можно порекомендовать настроить кривую вертушек под свои нужды, сделав видеокарту чуточку холоднее не в ущерб уровню шума. В остальном KFA2 GeForce GTX 1070 Ti EX является хорошим выбором для построения игрового ПК.

На момент написания материала стоимость новинки была чуть выше конкурирующих версий GeForce GTX 1070 Ti, поэтому если вам понравилась именно эта модель, следует подождать удачного момента для приобретения.
