Обзор видеокарты KFA2 GeForce GTX 1070 Ti EX: экстрим для начинающих


Оглавление

Вступление

Лаборатория продолжает цикл материалов, посвященных видеокартам серии GeForce GTX 1070 Ti.

450x300  43 KB. Big one: 500x500  42 KB

Благодаря нашему партнеру – компании Регард, на очереди видеокарта KFA2 GeForce GTX 1070 Ti EX. Сокращение EX можно расшифровать как нетривиальную приставку «Extreme». У европейского бренда Galaxy, которым и является KFA2, существует отдельная линейка экстремальных графических ускорителей EXOC, являющихся разогнанными версиями.

По своим характеристикам KFA2 GeForce GTX 1070 Ti EX значительно отличается от модели референсного дизайна: используется оригинальная система охлаждения с двумя вентиляторами 100 мм и переработанной печатной платой. Но разгона нет: в случае GeForce GTX 1070 Ti он под негласным запретом Nvidia, поэтому нет и приставки ОС, но есть другие фишки. И теперь мы посмотрим, что же получилось у компании KFA2 и ее инженеров.

Обзор KFA2 GeForce GTX 1070 Ti EX

Полное название: KFA2 GeForce GTX 1070 Ti EX, код производителя: KFA2 GeForce GTX 1070 Ti EX 8GB GDDR5 256-bit DP*3/HDMI/DVI-D.





Дизайн и особенности видеокарты

В оформлении упаковок продукцию KFA2 всегда можно узнать и выделить среди прочих благодаря яркой палитре с непривычным сочетанием оттенков и характерными изображениями незнакомых персонажей. В случае KFA2 GeForce GTX 1070 Ti EX перед нами алая коробка, которую украшает неизвестный в красной маске.

Из особенностей продукта подчеркнем реализацию дополнительного питания «8 + 6» pin, указание схемы видеоинтерфейсов и объем памяти 8 Гбайт GDDR5.

450x322  41 KB. Big one: 1500x1074  276 KB

Обратная сторона коробки пестрит текстовой информацией без привычных скриншотов игр. Все это мы уже слышали: данные графические ускорители самые лучшие, производительные, тихие и идеально подойдут для требовательных игр. Они поддерживают одновременную работу с несколькими мониторами и 4К-разрешение.

450x273  47 KB. Big one: 1500x910  345 KB

За внешней упаковкой идет внутренняя, в которой по приятной традиции компании KFA2 скрывается широкий перечень аксессуаров.

Здесь и два переходника питания для видекарты 2 x Molex -> 6/8 Pin, два руководства по установке, диск с драйверами. По сравнению с моделью KFA2 GeForce GTX 1070 Ti Hall of Fame не хватает только подпорки, магнитика и вешалки на дверь.

450x246  31 KB. Big one: 1500x819  270 KB

Внешний вид видеокарты KFA2 GeForce GTX 1070 Ti EX достаточно строг и холоден. Впрочем, ценителей не разочарует наличие белоснежной версии с приставкой «White», оснащенной металлическим «бэкплейтом». Помимо прочего, данная модификация отличается белыми вентиляторами и системой охлаждения.





450x276  42 KB. Big one: 1500x921  328 KB

Разработчики неоднократно прибегали к унификации своей продукции в рамках одного поколения графических ускорителей, и модель KFA2 GeForce GTX 1070 Ti EX не исключение. Она практически целиком и полностью копирует видеокарту KFA2 GeForce GTX 1080 EXOC, обзор которой мы делали в далеком 2016 году.

Как уже не раз обсуждалось, в своем технологическом исполнении GPU GP104-300 ближе к модификации «400», которая устанавливается на GeForce GTX 1080, поэтому нет ничего удивительного, что новая линейка GeForce GTX 1070 Ti базируется на схожей печатной плате и использует ту же основу.

450x229  40 KB. Big one: 1500x762  309 KB

Противоположную сторону видеокарты закрывает массивный металлический «бэкплейт» с большим количеством прорезей для беспрепятственного выхода горячего воздуха. Это решает проблему эффекта «воздушного мешка», тепло которого еще сильнее подогревало бы PCB.

В области подсистемы питания для улучшения охлаждения инженеры предусмотрели полосу термопрокладки, и сделали это так искуссно, что ее не видно без детального осмотра.

450x227  34 KB. Big one: 1500x757  307 KB

Дополнительное питание реализовано не совсем по референсной формуле и усилено до двух коннекторов – одного шести- и одного восьмиконтактного. Потребление модели по паспорту составляет 170 Вт, но благодаря вышеописанной реализации показатель TDP можно приподнять до 300 Вт при помощи модификации BIOS: без него штатная версия ограничена отметкой 230 Вт.

450x252  33 KB. Big one: 1500x841  232 KB

На интерфейсной панели сюрпризов ждать не приходится: пять знакомых портов. Это три DisplayPort 1.4, по одному DVI-D и HDMI 2.0b.





450x204  32 KB. Big one: 1500x679  251 KB

Система охлаждения построена с использованием оригинальной конструкции, пронизанной четырьмя тепловыми трубками диаметром 6 и 8 мм. За отвод тепла от силовой части отвечает отдельный низкопрофильный радиатор.

Микросхемы памяти контактируют с основанием СО, центральную часть занимает медная вставка.

450x177  28 KB. Big one: 1500x589  213 KB

В головной части можно обнаружить точки замера напряжений ключевых узлов и агрегатов.

450x266  45 KB. Big one: 1500x885  308 KB

Печатная плата KFA2 GeForce GTX 1070 Ti EX претерпела незначительные изменения в сравнении со старшим решением, но общий принцип и расположение элементов сохранено.

Количество фаз уменьшилось с восьми до семи, и теперь на питание графического процессора отведено только пять, на память – две. Общая формула соответствует схеме «5 + 2».

450x449  59 KB. Big one: 1500x1498  409 KB

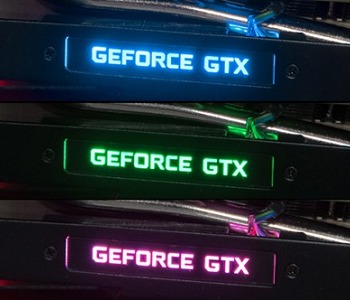

KFA2 GeForce GTX 1070 Ti EX оснащена подсветкой логотипа и вентиляторов, которая регулируется фирменной утилитой Xtreme Tuner Plus.





450x178  36 KB. Big one: 1500x594  251 KB

По умолчанию она светится красным цветом в любом режиме работы, независимо от температуры или нагрузки.
