Тестовый стенд, методика тестирования и ПО
Конфигурация:
- Материнская плата: EVGA X99 Classified (151-HE-E999-KR), LGA 2011-3, Intel X99, E-ATX;
- Процессор: Intel Core i7-5960X, 8/16 @4.0 ГГц 1.025 В;
- Система охлаждения процессора:
- Cryorig R1 Ultimate;
- Gelid Solutions The Black Edition;
- Noctua NH-D15S;
- Reeven Okeanos (RC-1402);
- SilverStone Heligon HE01;
- Thermalright Silver Arrow IB-E (обновленный);
- Thermalright Silver Arrow ITX;
- Zalman CNPS12X;
- Zalman CNPS14X;
- Термоинтерфейс: Arctic Cooling MX-4;
- Оперативная память: DDR4 Corsair Dominator Platinum CMD16GX4M4A2666C15, 2666 МГц, 14-15-14-32 2T, 1.35 В;
- Видеокарта: ASUS ROG Poseidon GTX 980 4 Гбайта;
- Накопитель SSD: Corsair Neutron XT (CSSD-N480GBXTB), 480 Гбайт;
- Plextor M5 Pro (PX-512M5P), 512 Гбайт;
- Блок питания: Corsair AX1200i, 1200 Ватт, 80 Plus Platinum (терморегулируемый вентилятор);
- Реобас: Lamptron FC5 V2;

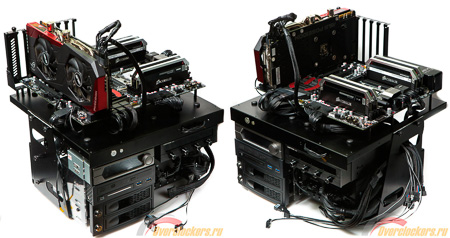

- Корпус: открытый стенд Lian Li PC-T60B (модернизированный).
В составе тестового стенда используется блок питания Corsair AX1200i мощностью 1200 Ватт с сертификатом качества 80 Plus Platinum. Он отличается высоким уровнем КПД и очень высоким уровнем надежности. За охлаждение БП отвечает терморегулируемый вентилятор, который находится в состоянии покоя до того момента, пока нагрузка не превысит 40%. В процессе тестирования вентилятор Corsair AX1200i оставался абсолютно бесшумным, никак не влияя на показатели уровня звукового давления.
реклама
Методика тестирования и ПО
Нагрев процессора происходил при помощи программы LinX 0.6.4 с объемом задачи 8192 Мбайт в течение 10 минут для каждого режима. Для корректности данных между каждым режимом тестирования делалась пятиминутная пауза, во время которой система охлаждения достигала первоначальной температуры (состояние покоя).
Для мониторинга температуры ЦП за основу брались данные программы HWMonitor 1.28. На такой шаг пришлось пойти из-за невозможности отслеживать температуру восьми ядер утилитой Real Temp 3.80. разница между показателями используемых приложений равна +/-1 градус.
За мониторинг системы отвечали:
- HWMonitor 1.28;
- HWiNFO64;
- Real Temp 3.80;
- CPU-Z v1.71.1;
- EVGA E-LEET Tuning Utility;
- Corsair Link.
реклама
Для наглядности используемые программы объединены в таблицу.
Выполняемая функция |
|
Нагрев CPU |
|
Мониторинг температуры CPU |
|
Дополнительный мониторинг CPU и системы, контроль напряжения и частоты CPU |
HWiNFO64; CPU-Z v1.71.1; EVGA E-LEET Tuning Utility; Corsair Link |
Исследование возможностей участников тестирования проходило при средней температуре в помещении 28 градусов Цельсия, ее минимальное значение составляло 27, а максимальное – 29. При превышении (более 29 и менее 27) этих отметок тестирование не проводилось, поскольку при комнатной температуре в 30°C результаты разнились на 3-5 градусов в большую сторону (по сравнению с 28°C).
Основную часть времени тестирования температура держалась на отметке 28 градусов без каких-либо колебаний. Влажность воздуха в помещении на момент замеров – ~65%.

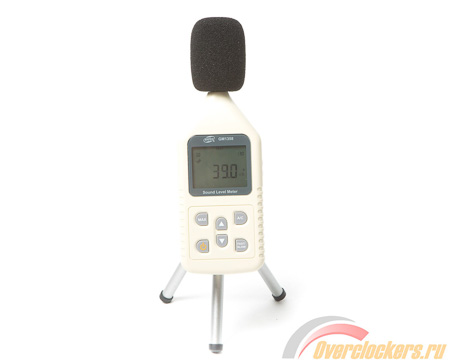

Измерение уровня звукового давления проводилось цифровым шумомером Benetech GM1358 (диапазон измерения 30-130 дБА) с расстояния 12 см. Уровень шума в помещении – 30.0-30.5 дБА. Тестирование проводилось ночью, когда присутствие посторонних звуков минимально. Производительность рассматриваемых систем охлаждения будет подгоняться под определенные шумовые нормы, в которых будет проходить тестирование.
- 30-31 дБ – режим абсолютно бесшумной работы.
- 33-35 дБ – режим низкого уровня шума, приемлемый для комфортной работы. В корпусе с хорошей шумоизоляцией или просто в нормальном корпусе работа СО не будет слышна.
- 37-39 дБ – режим нормального уровня шума, приемлемый для работы.
- 41-43 дБ – режим высокого уровня шума, мало подходящий для комфортной работы.
- 45 дБ и выше – режим очень высокого уровня шума и максимальной производительности. Подойдет, когда нужен результат, невзирая на уровень дБ.
Для управления скоростью вращения крыльчаток вентиляторов использовался контроллер Lamptron FC5 V2, регулировка уровня тока на канал 0-12 В, ограничение мощности на канал 30 Вт.
Уровень потребляемого электричества
Для разминки начнем с измерения энергопотребления системы, которое замеряется с помощью блока питания Corsair AX1200i с поддержкой функции Corsair Link. Данные, полученные при нагрузке на процессор в LinX 0.6.4, приведены на графике в виде двух значений Power OUT и Power IN.
OUT | IN, Ватт
Меньше – лучше
Включите JavaScript, чтобы видеть графики
Подготовка к тестированию

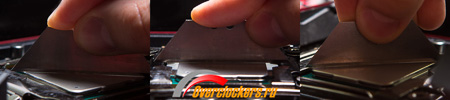

Прежде чем перейти к тесту, расскажу немного о своем знакомстве с процессором Intel Core i7-5960X. Оно было довольно занимательным: первый экземпляр восьмиядерного Haswell-E приказал долго жить спустя две недели при простой перестановке из ASUS X99-PRO в ASUS Rampage V Extreme. Благо это был боксовый вариант, который быстро заменили по гарантии. И новый процессор отличился немного горбатой крышкой.
Второй образец оказался более удачным, что меня порадовало. Правда, сам по себе Intel Core i7-5960X очень горячий, особенно в разгоне. Кроме того, результаты, полученные при его тестировании, заметно разнятся с показателями моего коллеги Ivan_FCB, приведенными в статье «Изучение нюансов разгона процессоров Intel Haswell-E». Возможно, все дело в том, что в его случае использовался шестиядерный ЦП i7-5930K. И поскольку поведение старшей модели в разгоне при прохождении стресс-тестов отличается от младшей, пришлось немного изменить методику тестирования и провести свое исследование для выбора программы прогрева CPU.

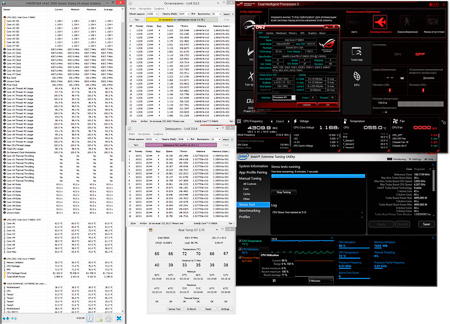

Стендовый процессор i7-5960X работал на частоте 4.3 ГГц при напряжении 1.150-1.158 В, сохраняя активность всех восьми ядер и с включенным Hyper Threading. На приведенном ниже графике отображены температуры ЦП при прохождении стресс-тестов с различными параметрами, в качестве системы охлаждения использовалась Corsair Hydro Series H110i GT, с вентиляторами, работающими на скорости 660 об/мин.
реклама
Градусы, °C
Меньше – лучше
Включите JavaScript, чтобы видеть графики
Как можно видеть, при небольшом увеличении напряжения и легком разгоне i7-5960X обеспечивает очень высокие температуры в любом режиме стресс-теста LinX 0.6.5, причем эти скачки неравномерны.
Как следствие, нельзя говорить о валидности результатов, получаемых в LinX 0.6.5 с AVX 2.0 и восьмиядерным Haswell-E. По этой причине пришлось отказаться от его использования в пользу версии LinX 0.6.4 с объемом выделенной памяти 8192 Мбайт.
Данный режим как нельзя кстати подойдет для тестирования систем охлаждения, поскольку полученные в нем значения температур будут оставаться на высоком уровне, не переходя в критические. А самое главное – не будет лишних скачков.
Режимы тестирования
Как уже говорилось выше, все системы охлаждения в борьбе за звание лучшего суперкулера будут протестированы в базовой комплектации.

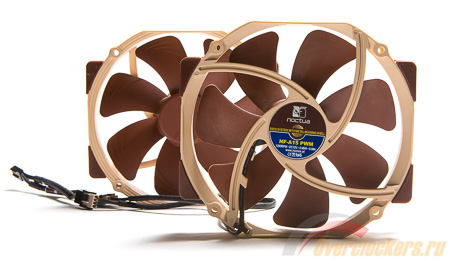

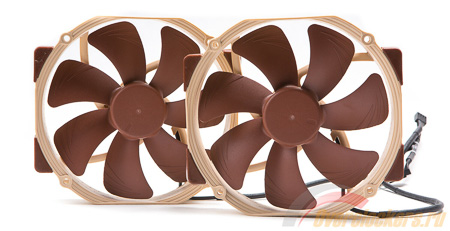

Кроме того, будет проведен дополнительный тест для выяснения лучшего радиатора. Для этой цели все участники оснащались альтернативной парой вертушек, в качестве которых выступили модели Noctua NF-A15 PWM с максимальной скоростью работы 1200 об/мин.
И если в первом случае мы будем отталкиваться от уровня шума, подгоняя под определенное значение обороты крыльчаток, то во втором отталкиваться будем уже от скорости работы вентиляторов. Последние работали в трех режимах:
- 660 об/мин;
- 900 об/мин;
- 1170 об/мин.
Результаты тестирования
Тестирование систем охлаждения в стандартной комплектации
На графике ниже объединены результаты тестирования уровня шума (первое значение) и температур самого холодного и самого горячего ядер CPU (второе и третье значение соответственно). Для наглядности полученные данные упорядочены по ходу уменьшения температуры.
дБА | °C
Меньше – лучше
Включите JavaScript, чтобы видеть графики
Тестирование систем охлаждения с альтернативными вентиляторами
На данном графике показатели уровня звукового давления не указаны.
°C
Меньше – лучше
Включите JavaScript, чтобы видеть графики
Символ «*» в названии системы охлаждения указывает на то, что она тестировалась с альтернативным вентилятором (одним или двумя).
Стоимость тестируемых систем охлаждения в РФ
Рублей
Меньше – лучше
Включите JavaScript, чтобы видеть графики
Примечание «*ebay» означает, что товара нет в продаже на территории РФ и поэтому его ценник взят из другого магазина.
Заключение
Thermalright Silver Arrow IB-E
Если подвести итоги обзора, то первое место заслуженно занимает Thermalright Silver Arrow IB-E. И на это есть много причин. Во-первых, радиатор отличился большой для своих габаритов площадью рассеивания; во-вторых, в конструкции применено восемь тепловых трубок. Правда, некоторые утверждают, что свою роль здесь играет эффект плацебо, но результаты теста позволяют говорить обратное.
С другой стороны, все эти навороты и фишки теряют всякую ценность, если габариты кулера приводят к несовместимости, как, например, в случае Phanteks PH-TC14PE. И в этом плане претензий к Thermalright Silver Arrow IB-E быть не может – это универсальное решение, которое обеспечивает очень хороший уровень охлаждения и не уступает более тяжелым противникам. Очков стиля добавляют тихие вентиляторы, простая система креплений и хорошее качество материалов.
Плюсы:
- Очень высокий уровень производительности;
- Интересный внешний вид;
- Неплохая совместимость (с одним вентилятором не мешает высоким радиаторам памяти LGA 115X и LGA 2011/211-3);
- Хорошее качество исполнения;
- Простой процесс установки;
- Тихая работа вентилятора;
- Хороший прижим;
- Возможность установки третьего вентилятора;
- Не перекрывает PCI-E слот;
- Хороший комплект поставки;
- Возможность установки низкопрофильного вентилятора при помощи скоб.
Минусы:
- С двумя вентиляторами перекрывает первые два слота памяти (мешает высоким радиаторам памяти).
Reeven Okeanos (RC-1402)
Второе место достается модели Reeven Okeanos (RC-1402). Как система охлаждения CPU она, бесспорно, хороша, но не лучшая. Да и с совместимостью у нее все не так гладко, как хотелось бы. По итогам тестирования ее выступление можно оценить как чуть лучше среднего, но из-за отсутствия в продаже на территории РФ оно чисто формальное. К остальному вопросов не возникает – ни к дизайну, ни к качеству материалов, ни к сборке.
Плюсы:
- Хорошая производительность;
- Интересный внешний вид;
- Неплохая совместимость;
- Хорошее качество исполнения;
- Простой процесс установки;
- Не перекрывает PCI-E слот;
- Умеренно тихая работа вентилятора;
- Возможность установки трех вентиляторов;
- Хороший прижим.
Минусы:
- Отсутствие на рынке РФ;
- С одним вентилятором кулер мешает высоким радиаторам памяти в первых слотах систем на базе LGA 115X и LGA 2011/211-3;
- Шумные на максимальных оборотах вентиляторы;
- Возможно ограничение высоты радиаторов памяти для LGA 2011/2011-3;
- Малый ресурс вентиляторов.
Cryorig R1 Ultimate
Что касается кулера Cryorig R1 Ultimate, то он не оправдал возложенных на него надежд, от него ожидалось большее. В принципе, это хорошая система охлаждения среднего уровня, которая справляется со своей задачей, но теряется на фоне иных суперкулеров. Думаю, продукт Cryorig оценят любители красоты и стиля, благо производитель даже выпустил для него наборы сменных цветных рамок. В общем, остается крайне двоякое чувство.
Плюсы:
- Хорошая производительность;
- Интересный внешний вид;
- Хорошее качество исполнения;
- Простой процесс установки;
- Продуманная эргономика для LGA 115X;
- Не перекрывает PCI-E слот;
- Тихая работа вентилятора;
- Неплохой комплект поставки;
- Хороший прижим.
Минусы:
- Завышенная стоимость;
- Ограничение высоты с задней части для высоких радиаторов памяти LGA 2011/2011-3.
Gelid Solutions The Black Edition
Другому участнику, Gelid Solutions The Black Edition, мы предоставили второй шанс, и не наша вина, что он не сумел воспользоваться им. К инженерам, создавшим такое основание, возникает много вопросов, ведь потенциал у конструкции есть, да и с габаритами все в порядке. Но в общем зачете он не дотянул даже до среднего класса.
Плюсы:
- Интересный внешний вид;
- Хорошее качество исполнения;
- Не перекрывает PCI-E слот;
- Возможность установки третьего вентилятора.
Минусы:
- Проблема в конструкции основания.
Zalman CNPS12X
Ничем не запомнился и Zalman CNPS12X, а все благодаря проделкам инженеров с основанием. В целом, он мог бы быть лучше, ведь качество исполнения и материалов находится на высоком уровне, да и к дизайну не придраться. Но один лишь внешний вид еще не дает право на билет в средний класс.
Плюсы:
- Интересный внешний вид;
- Хорошее качество исполнения;
- Не перекрывает PCI-E слот (есть проблема с направлением воздушного потока).
Минусы:
- Высокая стоимость;
- Неудобная система крепления;
- Перекрывает первые два слота памяти с обеих сторон;
- Отсутствие возможности быстрой замены вентиляторов;
- Отсутствие ШИМ.
Благодарю за помощь в подготовке материала к публикации: donnerjack.
