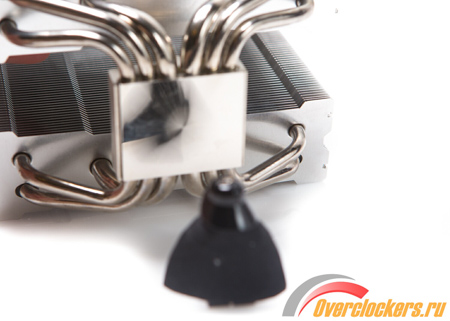

Основание гладкое и хорошо обработано, но отражение в нем расплывчатое.

450x321 84 KB. Big one: 1500x1070 183 KB

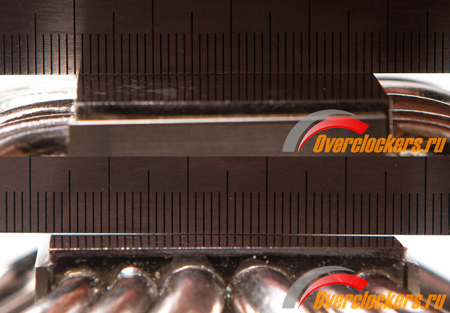

Судя по тесту с линейкой, оно ровное.

450x313 126 KB. Big one: 1500x1042 392 KB

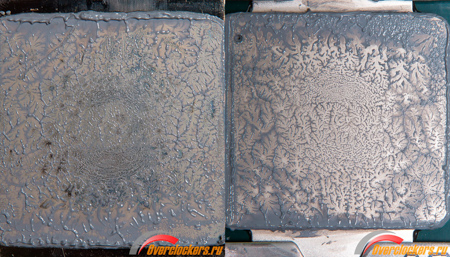

Отпечаток можно назвать хорошим, прижим и контакт в зоне расположения кристалла практически идеальный.

450x257 155 KB. Big one: 1500x857 522 KB

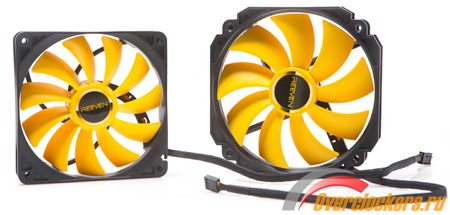

Вентилятор

450x215 100 KB. Big one: 1500x718 171 KB

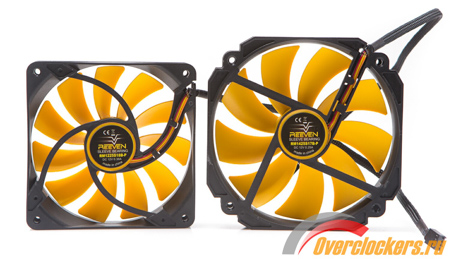

Для продува радиатора используется пара черно-желтых вентиляторов разного размера (120 мм и 140 мм).

450x259 119 KB. Big one: 1500x864 234 KB

Более подробно характеристики вентиляторов отображены в таблице.

Характеристика	Значение 120/140
Маркировка/Модель	Coldwing: RM1225S18B-P/ RM1425S17B-P
Поддержка ШИМ	+
Антивибрационные вставки	–
Размер, мм	120 х 120 / 140 х 140
Толщина, мм	25
Диаметр крыльчатки, мм	114 / 128
Диаметр ротора, мм	41 / 40
Длина лопасти, мм	36.5 / 44
Количество лопастей, шт	12 / 9
Длина провода, мм	300
Тип коннектора, pin	4
Скорость вращения, об/мин	300-1800 ±10% / 300-1700 ±10%
Воздушный поток, CFM	16.6-92.5 / 16.6-92.4
Статическое давление, мм Н₂О	0.003-0.098 / 0.002-0.091
Уровень шума, дБА	4.0-33.4 / 5.8-36.4
Сила тока, А	0.38 / 0.25
Напряжение, В	12
Подшипник	Скольжения
Срок службы, ч	30 000
Масса, г	–
Рекомендованная цена, руб.	–

Установка и совместимость

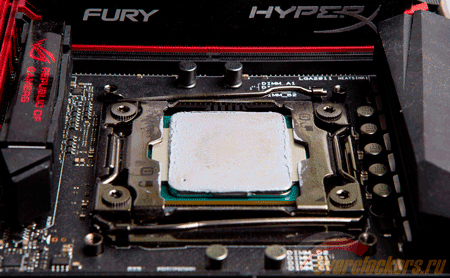

Весь процесс установки продемонстрирован ниже на анимированном (GIF) изображении. Все наглядно и понятно, а тем, у кого возникли какие-либо сложности в процессе, рекомендую обратиться к инструкции, идущей в комплекте, либо скачать ее с официального сайта.

На приведенном изображении отображен процесс установки на платформу LGA 2011-3, для прочих платформ (LGA 115Х, LGA 1366, AM2, AM2+, AM3, AM3+, FM1, FM2, FM2+) установка немного отличается, поскольку требует использования «бэкплейта» (крепежной пластины), идущего в комплекте.

450x278 315 KB. Big one: 1500x927 2884 KB

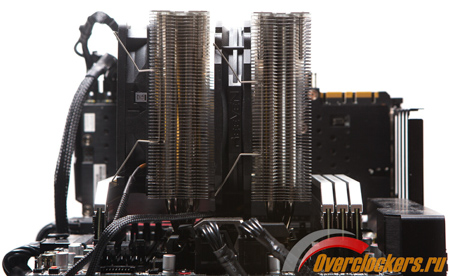

Ниже приведены фотографии установленного Reeven Okeanos (RC-1402).

450x281 113 KB. Big one: 1500x937 255 KB

450x276 106 KB. Big one: 1500x919 285 KB

450x341 137 KB. Big one: 1500x1136 358 KB

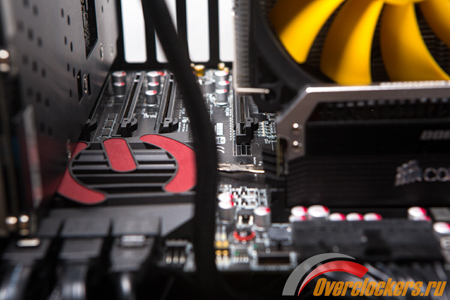

На материнских платах со стандартным размещением процессорного разъема кулер Reeven будет расположен далеко от первого слота расширения PCI-e.

450x300 110 KB. Big one: 1500x1000 217 KB

Но на используемой временно в составе тестового стенда модели EVGA X99 Classified процессорный разъем немного сдвинут вниз, и поэтому верхний слот находится очень близко к торцу радиатора. Впрочем, такое решение не препятствует беспроблемной установке видеокарты.
