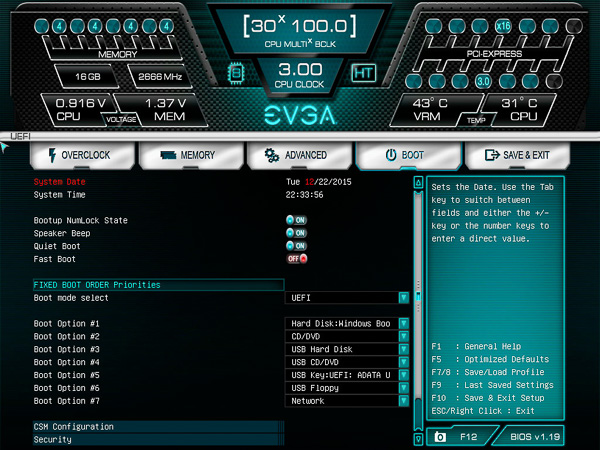

Во вкладке «Boot», как несложно догадаться, размещено управление дисковым массивом и очередностью загрузки накопителей.

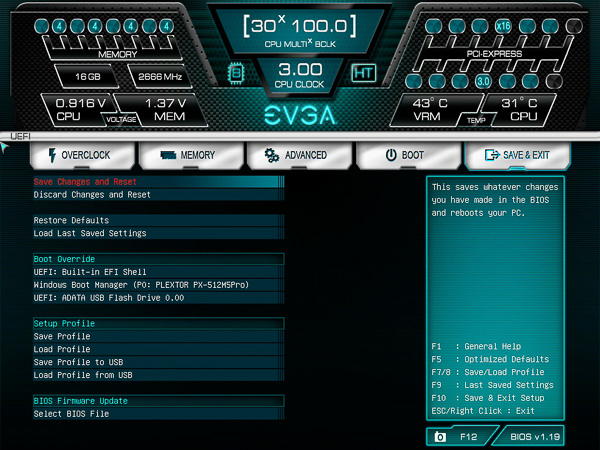

И последняя вкладка – «Save & Exit». Помимо сохранения настроек и выхода, тут есть возможность сохранения и загрузки пользовательских профилей и выбора, с какого накопителя загрузиться.

Тестовый стенд

Конфигурация:

• Материнская плата: EVGA X99 Classified, LGA 2011-3, Intel X99, E-ATX;
• Процессор: Intel Core i7-5960X, 8/16 3300 МГц, 0.925 В @4746 МГц, 1.301 В;
• Система охлаждения процессора:
• Водоблок: Heatkiller IV Pro Copper An (Intel);
• Быстросцепы: Koolance;
• Помпа: D5, 4800 об/мин;
• Радиатор: модель неизвестна, 240 мм, толщина 55 мм (три длинные тепловые трубки и 110 штук алюминиевых пластин);
• Вентиляторы: 2 х Noctua NF-P12 PWM, 1450 об/мин;
• Термоинтерфейс: Arctic Cooling MX-4;
• Оперативная память: DDR4 Corsair Dominator Platinum CMD16GX4M4A2666C15 2666 МГц, 14-15-14-32 2T, 1.35 В @3232 МГц, 16-17-17-34 2T, 1.45 В;
• Видеокарта: ASUS ROG Poseidon GTX 980 4 Гбайта (модернизированная);
• Накопитель SSD: Plextor PX-512M5P, 512 Гбайт;
• Блок питания: Corsair AX1200i, 1200 Ватт, 80 Plus Platinum (терморегулируемый вентилятор);
• Реобас: Lamptron FC5 V2;
• Корпус: открытый стенд Lian Li PC-T60B (модернизированный).

В составе тестового стенда используется блок питания Corsair AX1200i мощностью 1200 Ватт с сертификатом качества 80 Plus Platinum. Он отличается высоким уровнем КПД и очень высоким уровнем надежности. За охлаждение БП отвечает терморегулируемый вентилятор, который находится в состоянии покоя до того момента, пока нагрузка не превысит 40%. В процессе тестирования вентилятор Corsair AX1200i оставался абсолютно бесшумным, никак не влияя на показатели уровня звукового давления.

Уровень потребляемого электричества

Для разминки начнем с измерения энергопотребления системы, которое замеряется с помощью блока питания Corsair AX1200i с поддержкой функции Corsair Link. Данные, полученные при нагрузке на процессор в LinX 0.6.4, приведены на графике в виде двух значений Power OUT и Power IN.

Испытание платы и разгон

Буквально пару дней назад мне довелось познакомиться с отечественным оверклокером, известным под псевдонимом Traktor. Этот энтузиаст своего дела разгоняет сибирским способом, «открыв зимой балкон». Он пожаловался, что в столице нет нормальной минусовой температуры, а я ему рассказал о своем изготовлении мини-чиллера. Ну а вслед за этим поступило предложение о вступлении в нашу команду на HWBOT.

Но к чему все это? Пока чиллер еще в процессе создания, было решено заняться оверклокингом «по-сибирски», благо на улице -15°C. На снимке ниже я с открытым балконом в три часа ночи. Комната остыла где-то на 5 градусов Цельсия, а процессор в состоянии покоя грелся до 10-15°C (не температура, а сказка).

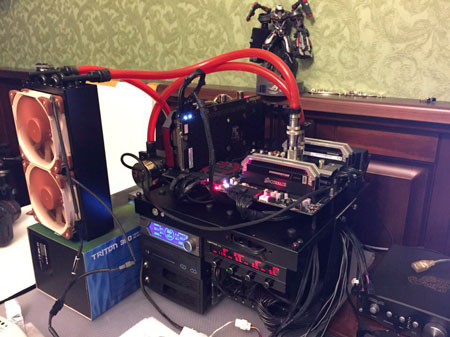

К слову, конфигурация собранного стенда приведена в предыдущем разделе, поэтому повторяться не будем.

Примерно через час я сделал максимальный результат для своего Intel Core i7-5960X – почти 5 ГГц. Если точнее, то чуть не хватило – 4948 МГц при 1.44 В.

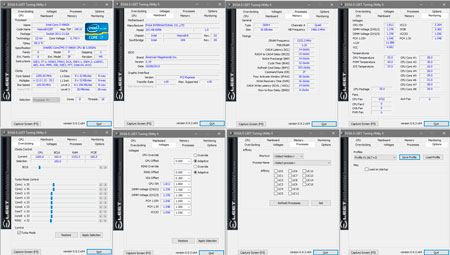

Здесь самое место рассказу об удобной утилите EVGA E-LEET Tuning Utility, которая позволяет разгонять процессор из-под Windows. Конечно, в случае краха происходит перезагрузка всего стенда, но при удачном подборе значений обеспечивалась хорошая экономия времени.

Программа EVGA E-LEET Tuning Utility позволяет получить информацию о процессоре, материнской плате и оперативной памяти, а также вести мониторинг. Но к более важным функциям относятся изменение множителя и частоты BCLK, гибкое регулирование напряжений.

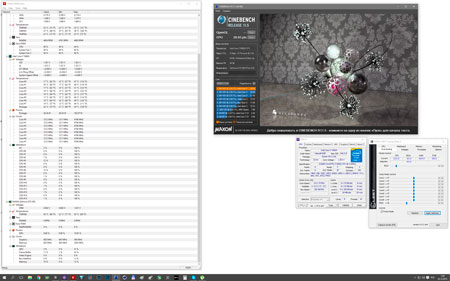

Еще через час я (уже прилично замерзший и сонный) открыл новый режим работы стендового Intel Core i7-5960X – он без проблем заработал на 4746 МГц при напряжении 1.3 В. Тут отмечу, что ASUS Rampage V Extreme при таком напряжении обеспечивает лишь 4500 МГц.

Итак, материнская плата EVGA хорошо разгоняет процессор и это прекрасно, но без ложки дегтя не обошлось. Разгон оперативной памяти оказался явно не таким, как хотелось бы.

При тех же частотах, что на ASUS Rampage V Extreme, тайминги были немного выше. В итоге при использовании одного комплекта памяти DDR4 Corsair Dominator Platinum (CMD16GX4M4A2666C15) на разных материнских платах были получены разные результаты:

• ASUS Rampage V Extreme – 2666 МГц, 14-14-14-32 T1, 1.35 В / 3200 МГц при 15-17-17-32 T1, 1.35 В;
• EVGA X99 Classified – 2666 МГц, 14-15-14-32 2T, 1.35 В / 3232 МГц при 16-17-17-34 2T, 1.45 В.
