Суперкулеры-супергерои: двухсекционные системы охлаждения Cryorig, Gelid, Reeven, Thermalright и Zalman против Intel Core i7-5960X (страница 2)

Основание

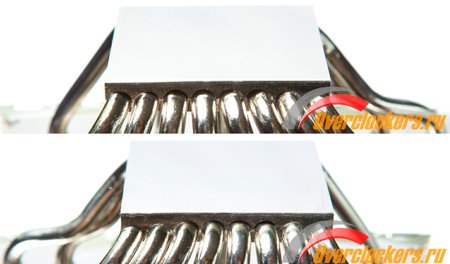

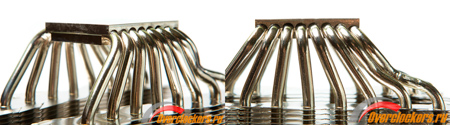

«Подошва» состоит из двух пластин, между которыми расположены восемь тепловых трубок диаметром 6 мм. Теплотрубки в основании размещены плотно друг к другу и находятся на одном уровне.

Между основанием и трубками применяется пайка.

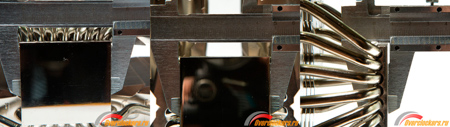

Размер «подошвы» – 53.0 x 50.0 x 10.5 мм.

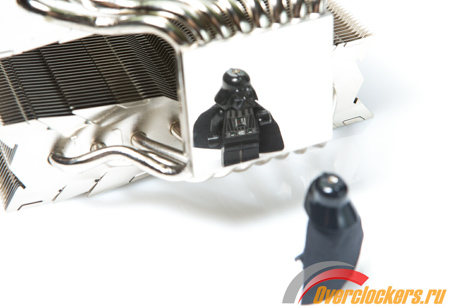

Основание гладкое и отполировано до зеркального блеска, отражение в нем идеальное, как в зеркале.

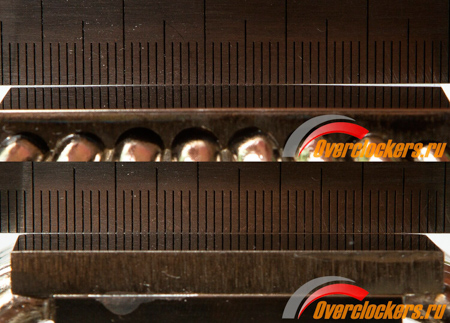

При проведении теста с линейкой выявился небольшой горб при поперечном измерении.

Несмотря на него, отпечаток получился хорошим, за счет неплохой силы прижима и увеличенного основания.

Вентилятор

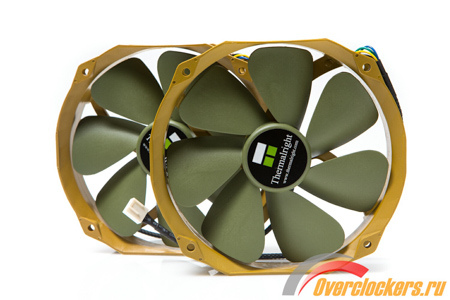

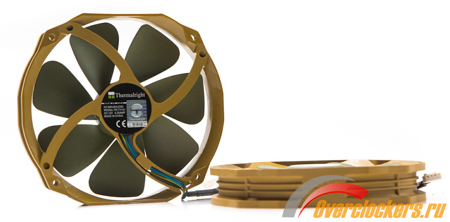

Для обдува радиатора используются две фирменные «стосороковки» TY-141 с семью широкими лопастями на каждой.

Более подробно характеристики моделей отображены в таблице.

Установка и совместимость

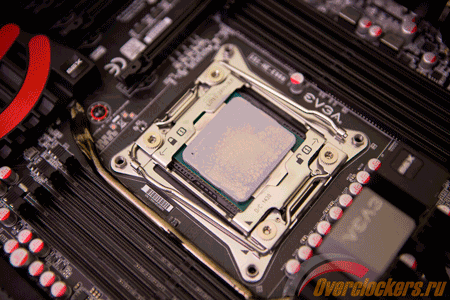

Весь процесс установки продемонстрирован ниже на анимированном (GIF) изображении. Все наглядно и понятно, а тем, у кого возникли какие-либо сложности в процессе, рекомендую обратиться к инструкции, идущей в комплекте, либо скачать ее с официального сайта.

На приведенном изображении отображен процесс установки на платформу LGA 2011-3, для прочих платформ (LGA 115Х, LGA 1366, AM2, AM2+, AM3, AM3+, FM1, FM2, FM2+) установка немного отличается, поскольку требует использования «бэкплейта» (крепежной пластины), идущего в комплекте.

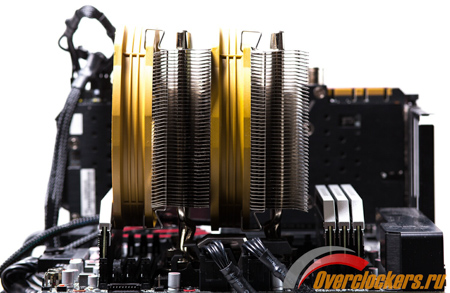

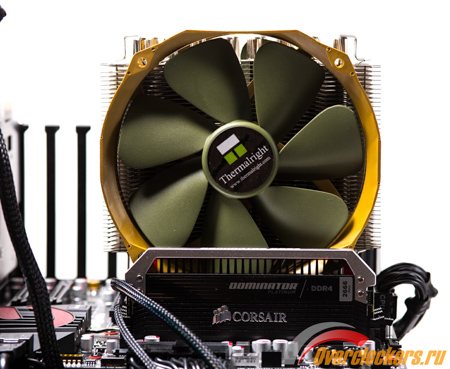

Ниже приведены фотографии установленного Thermalright Silver Arrow IB-E.

На материнских платах со стандартным размещением процессорного разъема кулер Thermalright будет расположен далеко от первого слота расширения PCI-e.

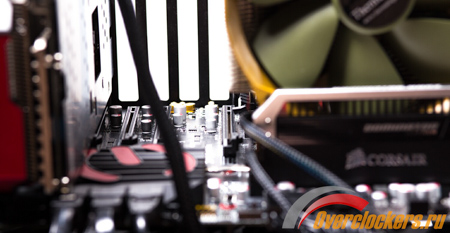

Но на используемой временно в составе тестового стенда модели EVGA X99 Classified процессорный разъем немного сдвинут вниз, и поэтому верхний слот находится очень близко к торцу радиатора. Впрочем, такое решение не препятствует беспроблемной установке видеокарты.
