Печатная плата

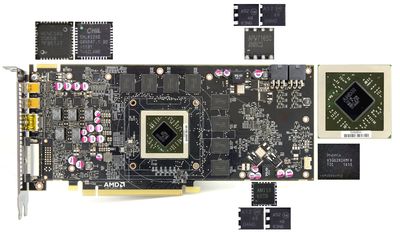

AMD Radeon HD 7870 v1
AMD Radeon HD 7870 является прямым наследником дизайна печатной платы AMD Radeon HD 6870.
Анонс хоть и состоялся давно, но оригинальный дизайн компании еще не успели разработать, поэтому первыми в продажу поступают продукты, основанные на эталонном дизайне. К сожалению, AMD не решилась на второй CrossfireX разъем, что недвусмысленно намекает на принадлежность к среднему сегменту ускорителей.
реклама
На карте в правой ее части расположены две фазы питания памяти. Они находятся в верхней и нижней частях печатной платы, соответственно одна относится к питанию MEM, а вторая к PLL.
Подсистема памяти управляется однофазным ШИМ-контроллером Anpec Electronics, который и формирует напряжение.
Необычно размещены фазы питания GPU. Если раньше они вытягивались вертикально в ряд, то здесь их расположили горизонтально, да еще и сдвинули в сторону портов. Некую аналогию можно наблюдать и в случае с AMD Radeon HD 6870. Правда, теперь в AMD выбрали другого поставщика интегрированных мосфетов. Им стала компания RENESAS.
Маркировка объединенных с драйвером транзисторов – RENESAS 20658. Их расчетная комфортная температура работы - до 97°C, далее следует падение КПД. В итоге, максимальные 40 ампер Dr.MOS микросхемы выдают до ~97°C, поэтому в разгоне необходимо тщательно следить за температурой. Я неспроста заостряю ваше внимание на конкретной температурной точке, поскольку чуть позже в разделе замера температур и разгона видеокарты AMD Radeon HD 7870 нам придется вернуться к этому вопросу. ШИМ-контроллер фаз питания GPU – Chil CHL8225G, он поддерживает управление пятеркой или восьмеркой фаз.
реклама
В списке совместимости значится протокол связи между программой и VID-значениями напряжений, что открывает пользователю доступ к изменению напряжений графического процессора. Процессор Pitcairn XT площадью ~212 мм2 размещен на текстолитовой подложке в конце 2011 года. Таким образом, можно сделать вывод, что большую часть графических ядер AMD начала получать от TSMC еще в прошлом году.
Кремниевый кристалл Pitcairn лишь по периметру защищен металлической рамкой заподлицо. Финальная формула фаз питания звучит так: 5+1+1 (GPU/MEM/PLL). Восемь микросхем памяти производства Hynix плотностью 2 Гбита распаяны с верхней и правой стороны GPU и промаркированы как H5GQ2H24MFR-T2C.
Они рассчитаны на частоту до 1250 МГц (эффективная частота 5000 МГц), ширина шины равна 256 бит. Штатные частоты AMD Radeon HD 7870 составляют соответственно 1000 МГц и 1200 МГц для графического процессора и памяти.

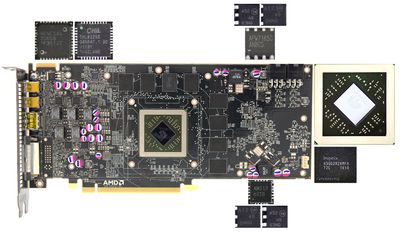

AMD Radeon HD 7870 v2
Вторая ревизия HD 7870 полностью копирует и дизайн, и наполнение печатной платы, за исключением нескольких незначительных деталей.
На лицевой части визуальных отличий нет. Перед нами рекомендованный и, пожалуй, единственный дизайн HD 7870.
На карте справа расположены две фазы питания памяти в верхней и нижней частях печатной платы, соответственно одна относится к питанию MEM, а вторая к PLL.
Подсистема памяти управляется однофазным ШИМ-контроллером Anpec Electronics, который и формирует напряжение.
Необычно размещены фазы питания GPU. Если раньше они вытягивались вертикально в ряд, то здесь их расположили горизонтально, да еще и сдвинули в сторону портов. Некую аналогию можно наблюдать и в случае с AMD Radeon HD 6870. Как уже упоминалось выше, поставщик мосфетов - компания RENESAS.
реклама
Маркировка объединенных с драйвером транзисторов – RENESAS 20658. Их расчетная комфортная температура работы - до 97°C, далее следует падение по силе тока. В итоге, максимальные 40 ампер Dr.MOS микросхемы выдают до ~97°C, поэтому в разгоне необходимо тщательно следить за температурой. Это значение следует запомнить, поскольку позже придется вернуться к данному вопросу.
Именно у AMD Radeon HD 7870 v2 силовая цепь изрядно нагревается под нагрузкой, причем в режиме разгона все усугубляется и приходится чуть ли не молиться, чтобы микросхемы Dr.Mos выдержали жесткий температурный тест. ШИМ-контроллер фаз питания GPU – Chil CHL8225G, он управляет пятью или восемью фазами, в зависимости от подключения.
В списке совместимости значится протокол связи между программой и VID-значениями напряжений, что открывает пользователю доступ к изменению напряжений графического процессора. Pitcairn XT площадью ~212 мм2 размещен на текстолитовой подложке в конце 2011 года, в данном случае это инженерный образец.
Кремниевый кристалл Pitcairn лишь по периметру защищен металлической рамкой. Финальная формула фаз питания звучит так: 5+1+1 (GPU/MEM/PLL). Восемь микросхем памяти производства Hynix плотностью 2 Гбита распаяны с верхней и правой стороны GPU и промаркированы как H5GQ2H24MFR-T2C.
Они рассчитаны на частоту до 1250 МГц (эффективная частота 5000 МГц), ширина шины равна 256 бит. Штатные частоты AMD Radeon HD 7870 составляют 1000 МГц и 1200 МГц соответственно для графического процессора и памяти.
MSI R7870 Hawk
Единственная плата в обзоре, выполненная в оригинальном дизайне, хотя в ее основе лежит рекомендованная печатная плата AMD.
Печатная плата спереди частично закрыта радиатором, который охлаждает как память, так и мосфеты. С обратной стороны из-за отдельного блока все элементы прикрыты дополнительной пластиной.
На карте справа (относительно вида спереди) три фазы питания памяти расположены в верхней и нижней частях печатной платы, две относятся к питанию MEM, а вторая к PLL. MSI решила использовать хорошо зарекомендовавшие себя на серии Lightning мосфеты, при этом состав комплектующих для фазы PLL оставлен стандартным.
Подсистема памяти и графического процессора управляется ШИМ-контроллером Chil CHL8225G, который и формирует напряжения.
Фазы питания GPU расположены вертикально и сдвинуты в переднюю часть. Вместо интегрированных мосфетов RENESAS применены дискретные силовые транзисторы. Посчитав количество катушек, можно сделать вывод о том, что для питания графического ядра используется восемь фаз, но это не так. Фазы виртуальные, а удвоители распаяны с обратной стороны текстолита. Таким же способом формируются и две фазы памяти.
Со стороны разъемов питания выведены три площадки. Через специальные переходники, рассчитанные под стандартное жало мультиметра, пользователь может измерять три классических напряжения – vGPU, vMEM, vPLL. MSI R7870 Hawk оснащена двумя версиями BIOS. Один полностью референсный, а второй рассчитан под отрицательные температуры.
В списке совместимости значится протокол I2C, что открывает пользователю доступ к изменению напряжений графического процессора. А благодаря развитой поддержке программой Afterburner доступны дополнительные регулировки напряжений памяти и PLL, естественно, в разумных пределах. В целом запас мощности платы достаточно большой и с лихвой покроет потребности разгона в любом виде. Процессор Pitcairn XT площадью ~212 мм2 размещен на текстолитовой подложке в 2012 году.
Кремниевый кристалл Pitcairn лишь по периметру защищен металлической рамкой. Финальная формула фаз питания звучит так: 8 (4*2)+2 (1*2)+1 (GPU/MEM/PLL). Восемь микросхем памяти производства Hynix плотностью 2 Гбита распаяны с верхней и правой стороны GPU и промаркированы как H5GQ2H24MFR-T2C.
Они рассчитаны на частоту до 1250 МГц (эффективная частота 5000 МГц), ширина шины равна 256 бит. Штатные частоты MSI R7870 Hawk составляют 1100 МГц и 1200 МГц для графического процессора и памяти.
С обратной стороны видеокарты есть две небольшие площадки для дополнительной платы, которая теоретически должна помочь с разгоном. Конструкция ее проста и незатейлива - несколько светодиодов и танталовых конденсаторов.
Вполне логично, что MSI R7870 Hawk прекрасно разгоняется и без нее. В темноте ускоритель интригующе светится синими диодами и надписью MSI с тыльной стороны.
MSI R7870 Twin Frozr 2GD5/OC
Классическая карта MSI использует рекомендованный дизайн AMD.
Печатная плата частично закрыта радиатором, который охлаждает память и мосфеты. На лицевой части визуальных отличий нет, если не считать фирменного оттенка MSI.
На карте справа (относительно вида спереди) две фазы питания памяти расположены в верхней и нижней частях печатной платы, одна относится к питанию MEM, вторая к PLL.
Подсистема памяти управляется однофазным ШИМ-контроллером Anpec Electronics, который и формирует напряжение.
Фазы питания GPU расположены горизонтально, и сдвинуты в переднюю часть. Поставщиком интегрированных мосфетов является компания RENESAS.
Маркировка объединенных с драйвером транзисторов – RENESAS 20658. Их расчетная комфортная температура работы - до 97°C, далее следует падение КПД. В итоге, максимальные 40 ампер Dr.MOS микросхемы выдают до ~97°C, поэтому в разгоне необходимо тщательно следить за температурой. В этом случае с температурой у MSI R7870 Twin Frozr 2GD5/OC все в полном порядке и беспокоиться за мосфеты не нужно. ШИМ-контроллер фаз питания GPU – Chil CHL8225G, он поддерживает управление пятью или восемью фазами.
В списке совместимости значится протокол I2C, что открывает пользователю доступ к изменению напряжений графического процессора. Pitcairn XT площадью порядка 212 мм2 размещен на текстолитовой подложке в начале 2012 года.
Кремниевый кристалл Pitcairn защищен металлической рамкой лишь по периметру. Финальная формула фаз питания звучит так: 5+1+1 (GPU/MEM/PLL). Восемь микросхем памяти производства Hynix плотностью 2 Гбита распаяны с верхней и правой стороны GPU и промаркированы как H5GQ2H24MFR-T2C.
Они рассчитаны на частоту до 1250 МГц (эффективная частота 5000 МГц), ширина шины равна 256 бит. Штатные частоты MSI R7870 Twin Frozr 2GD5/OC составляют соответственно 1050 МГц и 1200 МГц для графического процессора и памяти.
