Обзор и тестирование материнской платы ASRock Fatal1ty Z370 Professional Gaming i7

Лаборатория продолжает изучать системные платы на базе Intel Z370 для процессоров Intel Coffee Lake. Вслед за обзором ASRock Z370 Taichi стоит выяснить, что предлагает самое старшее решение компании – сможет ли «профессиональная плата» привлечь каким-то особенным разгоном или поведением в сравнении с той же Taichi? Мы проверим ее возможности на практике с процессором Intel Core i7-8700K.

18 января 2018, четверг 09:00

I.N. для раздела Лаборатория

+

Страница 1 из 9

+

Вступление, ТХ, упаковка и комплектация

Дизайн и особенности платы, подсветка

Система охлаждения материнской платы

Подсистемы питания процессора и оперативной памяти

Память, периферийные разъемы и контроллеры

Разъемы и контроллеры (продолжение), слоты расширения, дисковая подсистема

Аппаратная составляющая BIOS, средства диагностики и управления, интерфейсная панель

Возможности BIOS Setup, меню Setup BIOS

Тестовый стенд, практическая эксплуатация и разгон, подсистема хранения данных, заключение

Вступление

Лаборатория продолжает изучать материнские платы на наборе системной логики Intel Z370 для процессоров Intel Coffee Lake. Вслед за обзором ASRock Z370 Taichi стоит выяснить, что предлагает самое старшее решение компании – сможет ли «профессиональная плата» привлечь каким-то особенным разгоном или поведением в сравнении с той же Taichi?

При содействии со стороны нашего постоянного партнера – компании Регард, мы проверим ее возможности на практике с процессором Intel Core i7-8700K.

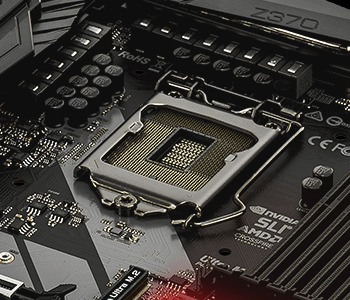

Обзор ASRock Fatal1ty Z370 Professional Gaming i7

450x450 183 KB. Big one: 1200x1000 199 KB

Технические характеристики

Модель	ASRock Fatal1ty Z370 Professional Gaming i7
Ссылка на сайт	Страница материнской платы на сайте производителя
Средняя цена*	~18 000 рублей
Процессоры	Intel Core i3, Core i5, Core i7 В исполнении LGA 1151 (v2)
Набор системной логики	Intel Z370
Оперативная память	4 x DDR4 разъема DIMM До 64 Гбайт (небуферизованной, не-ECC) Поддержка двухканального режима и Intel X.M.P. Поддержка 2133, 2400, 2666 МГц и в режиме негарантированного разгона до 4333+ МГц
Аудио	Realtek ALC1220 (до 8 каналов)
Сеть	1 х Aquantia AQC107 (10/100/1000/10000 Мбит/с) 1 x Intel i219V (10/100/1000 Мбит/с) 1 x Intel i211AT (10/100/1000 Мбит/с) 1 x Intel Dual Band (2.4 / 5 ГГц) Wireless-AC 3168 (Wi-Fi/Bluetooth) 433 Мбит/с
Слоты расширения	3 х PCI Express x16 3.0, работающих по схемам 16+0+0/8+8+0/8+4+4 1х вертикальный M.2 (Key E, занят Wi_Fi/Bluetooth-адаптером) 2 х M.2 2242/2260/2280/22110 PCIe 3.0 x4 и SATA 1 х M.2 2242/2260/2280 PCIe 3.0 x4 и SATA
Поддержка графических тандемов	AMD CrossFire Nvidia SLI
Дисковая подсистема	8 х SATA 6 Гбит/с 2 х M.2 2242/2260/2280/22110 PCIe 3.0 x4 и SATA 1 х M.2 2242/2260/2280 PCIe 3.0 x4 и SATA Поддержка ACHI, NVMe, NCQ, RAID 0, RAID 1, RAID 0+1, Intel Optane
USB	- 3 порта USB 3.1 Gen2 (1 разъема на плате для подключения 1 порта, 2 порта на задней панели платы) - 8 портов USB 3.1 Gen1 (2 разъема на плате для подключения 4 портов, 4 порта на задней панели платы) - 6 порта USB 2.0 (3 разъема на плате для подключения 6 портов)
Разъемы и прочая функциональность на материнской плате	1 x 24-pin ATX 1 x 8-pin ATX 12V 8 x SATA 6 Гбит/с 2 разъема для подключения вентиляторов и помпы системы охлаждения процессора (2 х 4-pin) 3 разъема для подключения дополнительных вентиляторов и СЖО (3 х 4-pin) 1 колодка лицевой панели корпуса 1 колодка аудиоразъемов корпуса 3 колодки USB 2.0 1 колодка USB 3.1 Gen1 1 колодка USB 3.1 Gen2 1 разъем для подключения светодиодной подсветки 1 разъем TPM 1 разъем Thunderbolt AIC 1 переключатель XMP 1 переключатель микросхем BIOS 1 индикатор POST-кодов
Разъемы и прочая функциональность на задней панели	1 кнопка сброса настроек BIOS 1 разъем PS/2 для подключения мыши или клавиатуры 1 х HDMI 1.4 1 x DisplayPort 1.2 1 x USB 3.1 Gen 2 Type C 1 x USB 3.1 Gen 2 Type A 4 x USB 3.1 Gen1 2 x RJ-45 6 аудиоразъемов
Контроллер I/O	Nuvoton NCT6791D
BIOS	Две несъемных микросхемы флеш-памяти по 128 Мбит каждая; AMI EFI BIOS; Поддержка многоязычной локализации интерфейса (русский присутствует)
Размеры, мм	305 х 244
Форм-фактор	ATX

*По данным Яндекс.Маркет на момент публикации материала.

Упаковка и комплектация

Упаковка двойная – во внешнюю коробку, оформленную в традиционных для серии Fatal1ty стиле и цветовой гамме, вложена внутренняя коробка. Упаковка оснащена пластиковой ручкой для переноски.

450x341 25 KB. Big one: 1500x1138 181 KB

Перед нами фирменное решение для материнских плат ASRock: сама модель с помощью пластиковых стяжек фиксируется в специальной форме из мягкого вспененного материала и только в таком виде помещается в плотный антистатический пакет.

В комплект поставки ASRock Fatal1ty Z370 Professional Gaming i7 входит:

450x383 41 KB. Big one: 1500x1275 283 KB

Инструкция и буклет по сборке и эксплуатации;
Почтовая открытка ASRock Fatal1ty;
Диск DVD c ПО, к нему в конверт вложена наклейка с логотипом ASRock для лицевой панели ПК;
Четыре шлейфа SATA с защелками;
Жесткий мостик Nvidia SLI на две видеокарты;
Планка-заглушка на заднюю панель корпуса системного блока;
Два крепежных винта для установки плат расширения в посадочное место M.2 на материнской плате (нежелательно терять их: нет единого стандарта, один и тот же производитель для разных моделей плат может использовать несовместимые между собой винты и стойки);
Две антенны Wi-Fi-.
