Подсистемы питания процессора и оперативной памяти
Конструктив процессоров Intel в исполнении LGA1151 требует подвода к ним четырех напряжений – iGPU, VCore, VCCIO и VCCSA. ASRock в спецификациях платы заявляет о наличии на плате 12-фазной подсистеме питания процессора. В реальности, разумеется, все заметно сложнее.

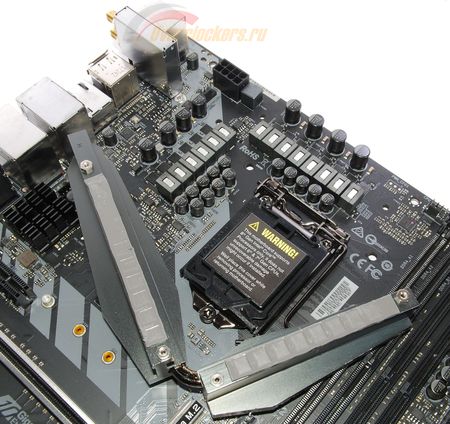

На рассматриваемой плате вокруг процессорного разъема мы видим 14 дросселей («катушек»). Два крайних справа дросселя на фото – напряжение iGPU (встроенное графическое ядро процессора), два крайних левых на фото – VCCIO и VCCSA. Остальные десять дросселей – собственно напряжение VCore.

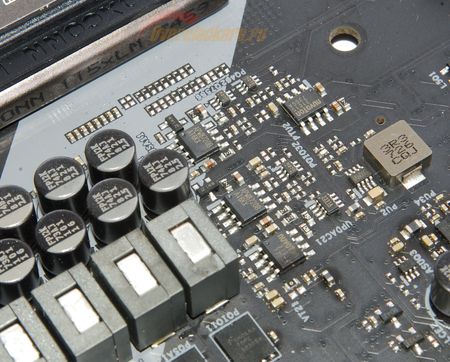

Одиночные фазы VCCIO и VCCSA управляются своими отдельными контроллерами Anpec APW8720B
реклама
Фазы iGPU и VCore управляются ШИМ-контроллером Intersil ISL69138.
Данный контроллер может управлять семью фазами, а 14 (2 iGPU и 10 VCore) получаются посредством простой попарной спайки. С тыльной стороны платы размещены 12 драйверов Intersil ISL6596.
В качестве транзисторов установлены транзисторные сборки ON Semiconductor FDPC5030SG .

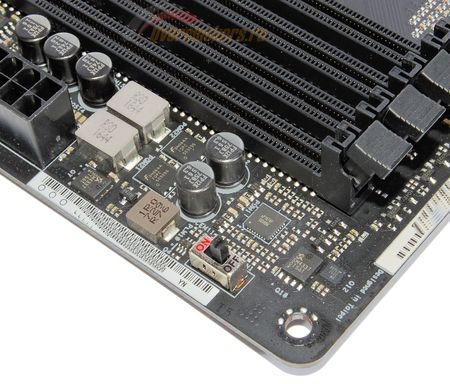

Они же используются в двухфазном преобразователе питания памяти под управлением ШИМ-контроллера uP1674P производства uPI Semiconductor Corp.
