Тестовый стенд
Тестирование материнской платы ASRock Fatal1ty Z370 Professional Gaming i7 проходило в составе следующей конфигурации:
- Процессор: Intel Core i7-8700K;
- Система охлаждения: жидкостное охлаждение Thermaltake Water 3.0 Ultimate (CL-W007-PL12BL-A);
- Термоинтерфейс: Arctic Cooling MX-2;
- Оперативная память: 2 х 8 Гбайт G.Skill TridentZ DDR4-3600 (17-18-18-38 1.35 В; Samsung B-die; одноранговая; F4-3600C17D-16GTZ);
- Блок питания: Aerocool Templarius Imperator 1150 мощностью 1150 Ватт (образец из этого обзора);
- Видеокарта: PNY GeForce GTX 1080 XLR8 OC Gaming (VCGGTX10808XGPB-OC);
- Накопитель: Plextor S3C 128 Гбайт (Silicon Motion SM2254G и 14 нм TLC NAND SK Hynix + 1.01; из этого обзора);
- Корпус: открытый стенд;
- Операционная система: Microsoft Windows 10 x64 Fall Creators Update «Домашняя» сборка 16299.192.
Практическая эксплуатация и разгон
К поведению материнской платы ASRock в разгоне нет никаких нареканий: она ни разу не «залипла», не позволив воспользоваться возможностью принудительного сброса настроек через перемычку/кнопку. Однако фиксируются серьезные отклонения показаний программного мониторинга от реально подаваемого на процессор напряжения. Например, при отображаемых 1.312 В на элементах цепей питания CPU мультиметром прощупываются 1.400-1.404 В.
Наиболее оптимальным режимом LLC для используемого при тестировании экземпляра Intel Core i7-8700K оказался Level 2. Полного соответствия фактического напряжения выставленному в BIOS значению добиться не удалось, но хотя бы разброс был незначительным.
реклама
Отметим традиционное завышение напряжений VCCIO и VCCSA в «Auto» при высоких частотах памяти: например, при DDD4-4000 эти напряжения выставлялись равными 1.25 и 1.35 В. Это при том, что даже во встроенных в BIOS подсказках указывается, что подобные величины допустимы только для экстремального охлаждения вроде систем фазового перехода.
Не обошлось и без свойственной платформе LGA 1151v1 ошибки: при достижении определенной частоты резко проседают скорости записи и копирования.
Для исправления данной проблемы необходимо отредактировать субтайминги tWRRD_dr, tWRRD_dd, tWRWR_sg и tWRWR_dg.
реклама

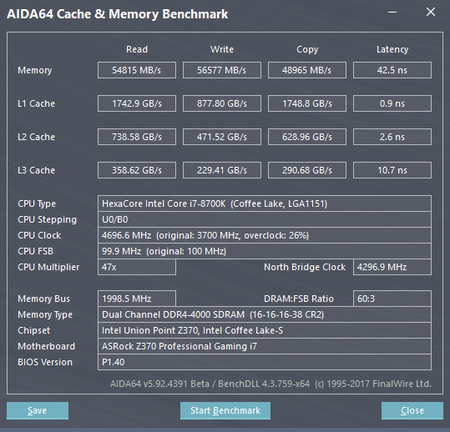

И после этого показатели приходят в норму:
Процессор Core i7-8700K удалось разогнать до его предела – 4700 МГц. Оперативная память заработала на частоте 4000 МГц с таймингами 16-16-16.
В качестве положительного момента отметим, что для AVX-приложений частоту процессора снижать не потребовалось.

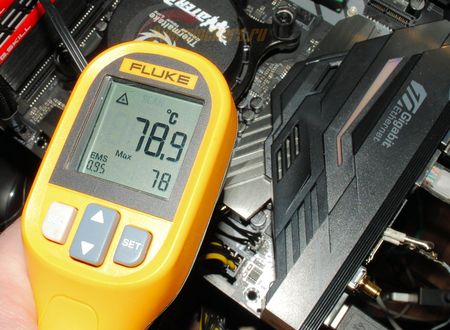

Несмотря на использование системы жидкостного охлаждения, при которой цепи питания ЦП остались без какого-либо обдува, температура не превышала 80°C (под AVX).

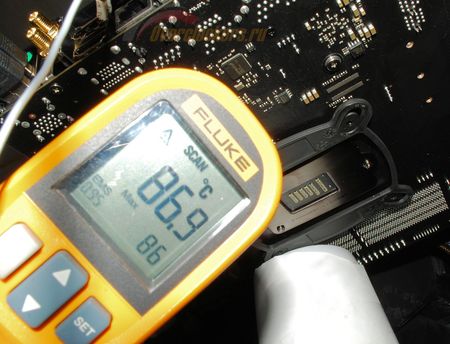

С тыльной стороны системной платы температура выше, но с учетом условий находится в рамках разумного – 90°C.
Подсистема хранения данных
- Тестирование M.2 PCIe – Samsung SM961 128 Гбайт.
- Тестирование SATA 6 Гбит/с – Toshiba OCZ Trion 150 960 Гбайт.
- Тестирование USB – Toshiba OCZ Trion 150 960 Гбайт через адаптер SATA>USB JMicron JMS578.
Показатели быстродействия соответствуют ожиданиям. Порты USB 3.1 Gen1, подключенные через микросхему-хаб ASMedia ASM1074, не имеют принципиальных потерь в быстродействии (но тут нужно понимать, что общий лимит пропускной способности тут ограничен подключением, а потому от всех этих разъемов одновременно по 440+ Мбайт/с не получить).
Заключение

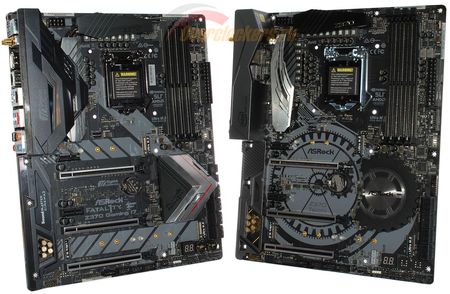

Ничего рассмотренная материнская плата не напоминает? Кто читал предыдущий обзор, ответит сразу: ASRock Z370 Taichi. Это она, целиком и полностью: та же печатная плата, та же цепь питания процессора и памяти, и так далее.
реклама
Распаяли сетевой контроллер на 10 Гбит, пластиковый кожух оснастили подсветкой, добавили кнопки Power и Reset, в BIOS расширили пределы пары-тройки напряжений (к примеру, на оперативную память теперь можно подать 1.8 В) – вот и вся разница.
С одной стороны, с технической точки зрения прибавка в стоимости более чем оправдана: одна лишь отдельная сетевая карта на 10 Гбит стоит около одиннадцати-четырнадцати тысяч рублей. С другой, представляет ли интерес такое решение с практической точки зрения? Так ли нужны дома десять гигабит? Да еще две гигабитных сетевых карты сверх этого. Слишком специфично.
В остальном системная плата хороша (как и ее «младшая сестра» Taichi) – отличный разгон, отсутствие перегревов даже без обдува, адекватное поведение. А из выраженных проблем наблюдается лишь недостаточная точность программного мониторинга напряжения процессора.
По итогам обзора материнская плата ASRock Fatal1ty Z370 Professional Gaming i7 получает награду:
Выражаем благодарность:
- Компании ASRock за предоставленную на тестирование материнскую плату ASRock Fatal1ty Z370 Professional Gaming i7;
- Компании Регард за предоставленные на тестирование процессор Intel Core i7-8700K и систему охлаждения Thermaltake Water 3.0 Ultimate.
