Дизайн и особенности платы, подсветка

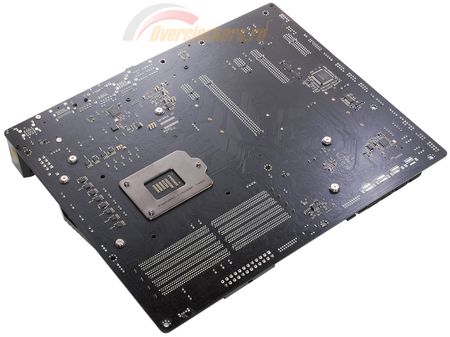

Раньше ASRock для оформления материнских плат серии Fatal1ty использовала красный цвет (ASRock Fatal1ty Z170 Gaming K4, ASRock Fatal1ty Z97X Killer/3.1 и прочие.), но с некоторых пор яркая боевая раскраска сменилась на более спокойное сочетание серого и черного цветов.

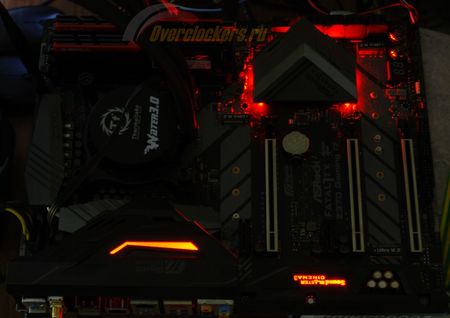

Предусмотрена декоративная подсветка:
- Цепочка RGB-светодиодов по периметру радиатора набора системной логики;
- Два блока подсветки в пластиковом кожухе;
- Кнопки Power и Reset.
реклама
По умолчанию цвет свечения – красный. Режим – медленная пульсация.

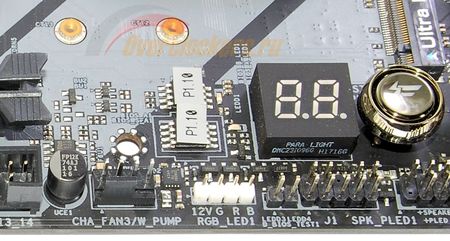

Кроме того, на печатной плате установлен один четырехконтактный разъем для подключения светодиодной подсветки (питающее напряжение – +12 В, сила тока – не более 3 А), расположенный в правом нижнем углу (колодка с маркировкой RGB_LED1).

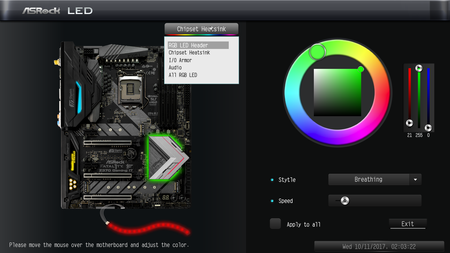

Управление подсветкой можно осуществлять как через BIOS материнской платы, так из среды операционной системы Windows через специальное приложение ASRock RGB LED.
Интерфейс обоих вариантов, а также набор их возможностей идентичен (а потому, на мой взгляд, нет никакого смысла загружать с сайта ASRock и устанавливать дополнительное приложение).
реклама
Все элементы подсветки можно настроить раздельно: интенсивность, цвет и стиль свечения. Изменение настроек в BIOS и приложении принимается платой сразу, перезагрузки не требуется.
При выключенной, но находящейся «под питанием» системе подсветка на плате работает в том случае, если система не включалась (подключенная через дополнительный разъем RGB выключена), после завершения работы - гаснет. Также на плате светится красным цветом светодиод, обозначающий активную в текущий момент времени микросхему BIOS. В момент включения платы начинает светиться индикатор POST-кодов, который отключается после запуска операционной системы.
Для проверки на плату была установлена память 2 х 8 Гбайт Corsair Vengeance RGB DDR4-3600 (CMR16GX4M2C3600C18W), работа подсветки которой настраивается через слоты памяти, без использования дополнительных кабелей. К сожалению, ASRock не реализовала данную возможность: подсветка модулей памяти не видится ни приложением ASRock, ни BIOS материнской платы.
