Обзор и тестирование материнской платы Gigabyte Aorus GA-AX370-Gaming 5 (страница 8)

Тестовый стенд

Тестирование материнской платы Gigabyte Aorus GA-AX370-Gaming 5 проходило в составе следующей конфигурации:

• Процессоры:
• AMD Ryzen 7 1700 «Summit Ridge»;
• AMD Ryzen 7 1700X «Summit Ridge»;
• Система охлаждения: Noctua NH-D14 с применением дополнительного крепления Noctua NM-AM4;
• Термоинтерфейс: Arctic Cooling MX-2;
• Оперативная память:
• 4 х 4 Гбайт G.Skill Ripjaws V DDR4-4000 (F4-4000C19D-8GVK; Samsung E-Die; одноранговая);
• 2 х 8 Гбайт G.Skill TridentZ DDR4-3600 (F4-3600C17D-16GTZ; Samsung B-die; одноранговая);
• Блок питания: Corsair HX750W, 750 Ватт;
• Видеокарта: PNY GeForce GTX 1080 XLR8 OC Gaming 8 Гбайт GDDR5 (VCGGTX10808XGPB-OC);
• Накопители:
• SmartBuy Ignition 64 Гбайт (Phison PS3108-S8 + 24 нм MLC ToggleNAND Toshiba + S8FM04.6; из этого обзора);
• Toshiba OCZ Trion 150 960 Гбайт (Phison S10 + 15 нм 128 Гбит TLC TogleNAND Toshiba + SAFZ12.3; из этого обзора);
• Samsung SM961 128 Гбайт (Samsung Polaris + MLC 3D V-NAND Samsung + CXZ7300Q; из этого обзора);
• Адаптер USB 3.1 Gen1 – SATA 6 Гбит/с на базе контроллера JMicron JMS578;
• Звуковая карта ASUS Xonar DX PCI-E x1 (обзор; экземпляр не из этого обзора);
• Корпус: открытый стенд.

Точность установки напряжений

В качестве аппаратных средств замера использовались мультиметры Mastech MY-64 и Pecanta DT9205A.

Напряжение CPU Vcore

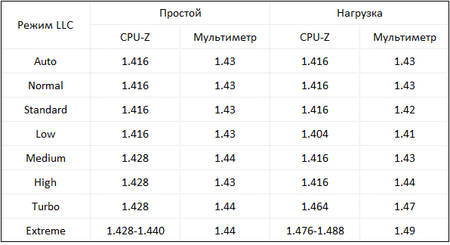

Точность установки напряжения при различных режимах Load-Line Calibration. Замеры проводились в режиме разгона (описан ниже) при этом в BIOS установлено напряжение 1.425 В.

Разница между режимами мизерна, только Turbo и Extreme вносят разнообразие. Да и по факту нет никакого смысла трогать LLC – напряжение изначально устанавливается весьма точно и практически не колеблется в зависимости от режима (нагрузка/простой)

CPU NB/SoC Core

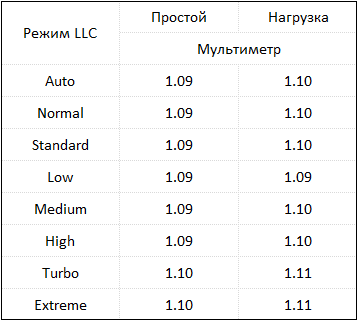

Точность установки напряжения при различных режимах Load-Line Calibration. Замеры проводились в режиме разгона (описан ниже) при этом в BIOS установлено напряжение 1.100 В.

Аналогично.

Оперативная память

Расчерчивать таблицу тут и вовсе нет смысла: напряжение памяти, согласно замерам мультиметрами, завышается на 0.02 В относительно установленного. Колебания в зависимости от режима (нагрузка или простой) незаметны.

Разгон и нагрев

Так получилось, что компания Gigabyte вместе с платой Aorus GA-AX370-Gaming 5 предоставила на тесты и процессор Ryzen 1700X. И с ним было связано сразу два интересных наблюдения.

Во-первых, процессор работал нестабильно на частотах свыше 3700 МГц: примерно после полутора часов тестирования в Prime95 и OCCT система либо уходила в перезагрузку, либо просто выключался экран. При этом в штатном режиме с активным Turbo Boost до 3800 МГц сложностей не возникало. Судя по всему, проблема не в частоте как таковой, а в способности всех ядер работать на ней одновременно.

Во-вторых, на BIOS версии F7 с комплектом памяти G.Skill на микросхемах Samsung B-die система зачастую не могла запуститься на частоте даже 2400 МГц. Зато с G.Skill на Samsung E-die – никаких вопросов: 3466 МГц с таймингами 14-16-16 были взяты без проблем.

На BIOS версии F6 с комплектом G.Skill на микросхемах Samsung B-die удалось достигнуть 3200 МГц, но такой результат нам просто неинтересен.

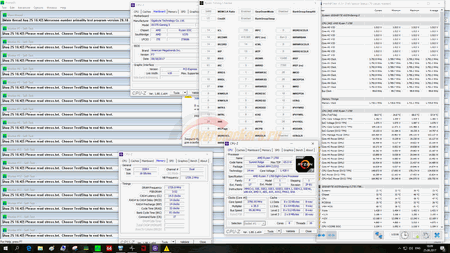

Затем я установил свой собственный Ryzen 1700 и снова прошил BIOS версии F7. И тут не пришлось прилагать особых усилий, все пошло как по маслу. Сам процессор заработал на своих «законных» 3800 МГц при напряжении 1.400 В. При этом комплект G.Skill на Samsung E-die заработал на 3466 МГц с таймингами 14-16-16. Комплект G.Skill на Samsung B-die также заработал на 3466 МГц с таймингами 14-16-16.

А с поднятием напряжение CPU VCore до 1.425 В (особенность моего экземпляра Ryzen 7 1700) система стабилизировалась и с таймингами 14-14-14. Единственное – пришлось перебирать напряжение CLDO_VDDP: вместо 0.840 В здесь система согласилась с 0.800 В.

Полный список настроек:

CPU Clock Ratio 38.00
System Memory Multiplier – 34.66
CPU Voltage – 1.425 В (CPU LoadLine Calibration не затрагивается)
CPU NB/SoC Voltage – 1.100 В
DRAM Voltage – 1.400 В
CLDO_VDDP – 800
tCL – 14T
tRCDRD – 14T
tRCDWR – 14T
tRP – 14T
tRAS – 32T
tRFC – 720T
procODT – 60 ohm.

Для тех, кто захочет слепо скопировать настройки: не торопитесь. Выставляем все настройки, кроме частоты памяти. Ее устанавливаем равной 3200 МГц, затем сохраняем настройки, запускаем операционную систему и после выключаем ПК. И только после повторного включения меняем частоту памяти на 3466 МГц. Специфический нюанс платформы AMD: напряжение CLDO_VDDP не всегда меняется при простой перезагрузке, а лишь после выключения ПК и повторного включения.

Разумеется, данные настройки не являются панацеей: разгон индивидуален и чем выше планка разгона, тем больше нюансов. Простой пример: этот комплект работает на частоте 3333 МГц с этими же таймингами, но при этом не нужно трогать ни CLDO_VDDP, ни procODT, ни tRFC. Всего один шаг по частоте – но целая вереница дополнительных усилий.

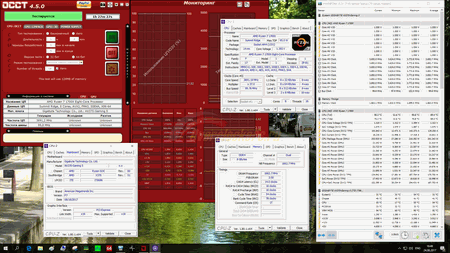

Нагрев цепей питания процессора оказался неожиданно высокий: нагрузка, создаваемая разогнанным до 3800 МГц Ryzen 7 1700 при напряжении 1.425 В, под OCCT в режиме «small data set» прогревает VRM до приблизительно 96 градусов Цельсия (VRM не подвергался направленному обдуву). Понятно, что этот тест создает искусственную нагрузку, недостижимую в реальных задачах, но все же.

В целом диагностические программы действительно отображают наличие нескольких термодатчиков (материнская плата, PEG, VRM, набор системной логики) и, сравнивая с показаниями пирометра, можно сделать вывод, что отображаемые значения достоверны.
