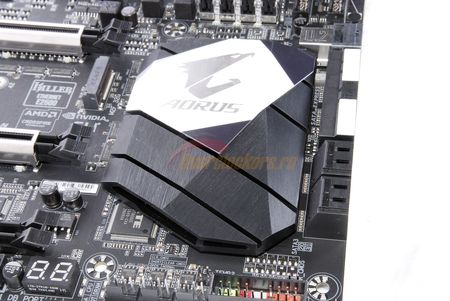

На самой плате установлено три радиатора. Один установлен на микросхеме набора системной логики AMD X370.

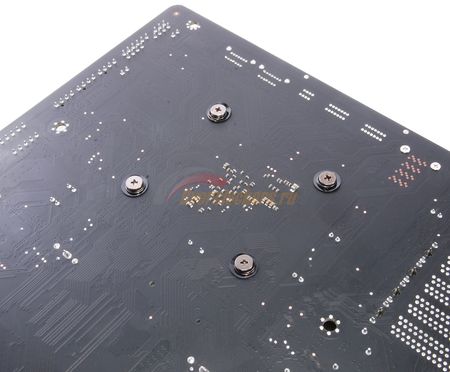

Радиатор не монолитный, крепление весьма серьезное и осуществляется с помощью четырех подпружиненных винтов.

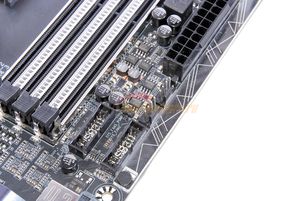

Еще два теплорассеивателя предназначены для подсистемы питания процессора.
реклама

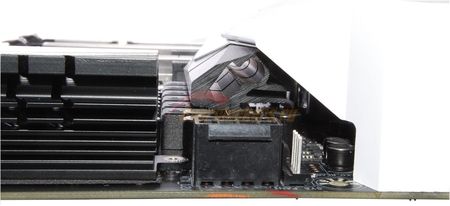

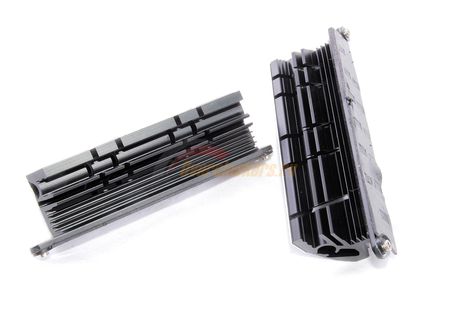

Тут также используется винтовое крепление. Сами радиаторы аналогично не монолитные. Что интересно, изначально тут предусматривалось наличие теплотрубки – проем круглой формы отчетливо просматривается.
Сэкономили? А зря, ибо теплотрубка была бы совсем нелишней для перераспределения тепла: под нагрузкой при напряжении 1.4 В элементы фаз CPU VCore прогреваются почти до сотни градусов, тогда как температура CPU NB/SoC намного ниже – ~50-60 градусов Цельсия.

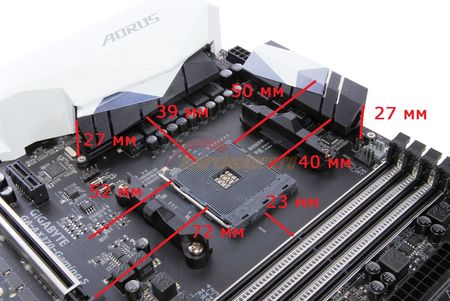

Системе охлаждения процессора необходимо вписываться в следующие габариты:

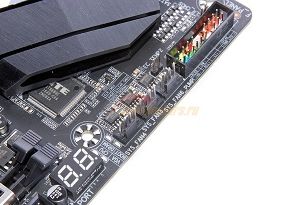

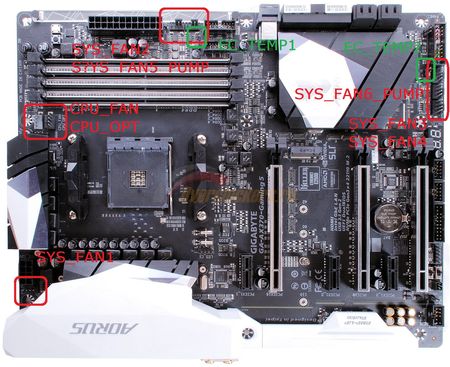

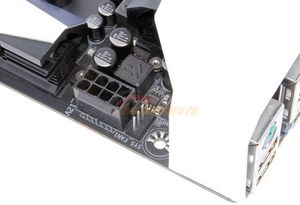

Для подключения вентиляторов на плате установлено восемь четырехконтактных разъемов, что довольно много, но их размещение неравномерное. Они разбиты на три неравных группы, причем один коннектор расположен в левом верхнем углу платы, будучи втиснутым между радиаторами, разъемом дополнительного питания и прочей элементной базой.
реклама
Помимо этого, на материнской плате установлено два разъема (EC_TEMP1 и EC_TEMP2) для подключения термопар, прилагаемых в комплекте поставки.
Все разъемы для вентиляторов снабжены контроллерами Nuvoton 3947S, благодаря этому регулировка оборотов доступна не только для четырехконтактных ШИМ-вентиляторов, но и старых трехконтактных.

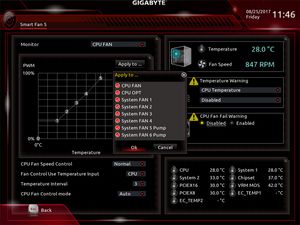

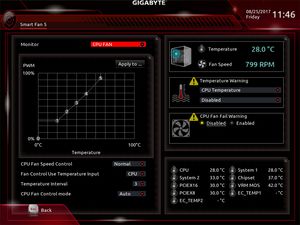

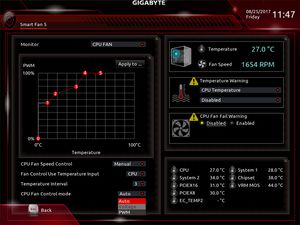

Все параметры доступны в BIOS системной платы в разделе Smart Fan 5. Для настройки поведения вентиляторов доступны три готовых профиля («Тихий», «Нормальный», «Производительный») и один настраиваемый вручную.
При соответствующей настройке модели вентиляторов могут останавливаться полностью (как трех-, так и четырехконтактные, проверено на Zalman ZP1225BLM, Thermalright TY-143, Thermalright TY-140, AMD Wraith Spire, ExeGate 9225M12B/UV3, BitFenix Spectre 120mm, Arctic Cooling F9).
Два разъема с пометкой «Pump» в названии рассчитаны на подключение помп систем жидкостного охлаждения. Предельная сила тока, ими выдаваемого, выше стандартного уровня и составляет 2 А на каждый разъем.

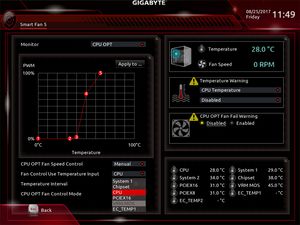

В качестве источника температуры могут быть датчики процессора, материнской платы, набора системной логики, в верхнем слоте видеокарты, цепи питания процессора (датчик расположен среди фаз CPU VCore), термопара. Любые изменения вступают в силу сразу, никаких промежуточных сохранений настроек и перезагрузок не требуется.
