Обзор и тестирование материнской платы Gigabyte Aorus GA-AX370-Gaming 5 (страница 6)
реклама

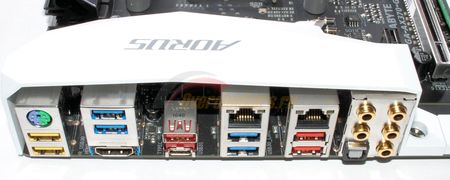

Задняя интерфейсная панель
На задней интерфейсной панели Gigabyte Aorus GA-AX370-Gaming 5 размещены:
- Разъем PS/2 для подключения мыши или клавиатуры, два USB 3.1 Gen1;
- Два USB 3.1 Gen1 и один HDMI;
- Два USB 3.1 Gen2 (разъемы типа A и C);
- Один сетевой порт RJ-45 и два USB 3.1 Gen1;
- Один сетевой порт RJ-45 и два USB 3.1 Gen2;
- Блок аудиоразъемов.
Итого на задней панели есть шесть портов USB 3.1 Gen1. Четыре из них подключены к процессору, еще два – к вышеупомянутому ASMedia ASM1143. Портов USB 2.0 не предусмотрено вовсе.
Слоты расширения
реклама

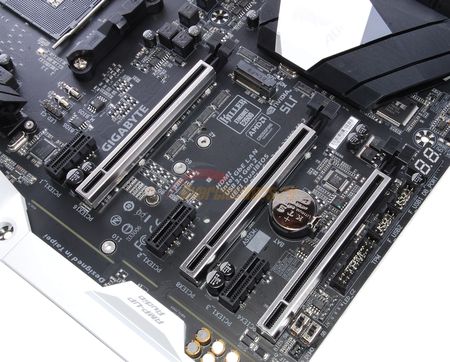

На печатной плате установлено шесть слотов PCI-Express:
- Два PEG, подключенные к процессору и использующие его линии PCI-Express 3.0. Первый – на 16 линий, но при задействовании второго PEG он также переключается в режим x8. Это если говорить о ситуации с установленным процессором AMD Ryzen. При установке AMD APU / Athlon Bristol Ridge верхний слот всегда работает как PCI-E 3.0 х8, а второй PEG не работает вовсе (это связано с ограничениями самих Bristol Ridge);
- Один PEG, работающий как PCI-Express 2.0 x4;
- Три PCI-Express x1 2.0.
При этом третий PEG и все три PCI-E x1 делят между собой линии PCI-E, исходящие от набора системной логики AMD X370. Именно делят: достаточно задействовать хотя бы один любой PCI-E x1 и третий PEG также превращается в PCI-E x1.
Аппаратная составляющая BIOS, средства диагностики и управления
Мы все привыкли, что на моделях верхнего сегмента микросхемы BIOS обычно устанавливаются в съемном исполнении, но теперь от этого решения отказались – они распаяны на плате.
Еще одно изменение в сравнении с предыдущими поколениями плат – вся инициализирующая логика в Socket AM4 помещена в процессор, а набор системной логики стал необязательным атрибутом, если не многопланово оснащенным контроллером. Поэтому микросхемы флеш-памяти переместились ближе к разъему CPU.
Используются две микросхемы MXIC 25U128 объемом 128 Мбит, в паре с каждой из них – по одному светодиоду, по свечению которых можно понять, какая именно из микросхем BIOS на данный момент активна. Что интересно, сами файлы с прошивкой объемом чуть больше 6 Мбайт, таким образом часть пока не задействуется. Возможно, это задел на будущее (и Gigabyte тут не уникальна, подобное можно было встречать при тестах плат других производителей).
реклама

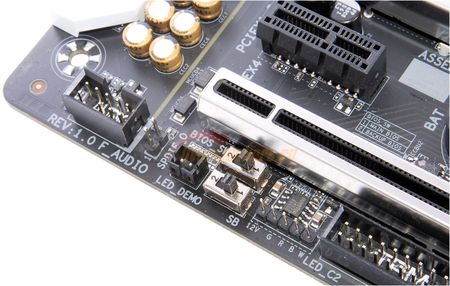

Микросхемами можно управлять: на нижнем краю платы расположено два переключателя.
Один позволяет вручную активировать нужную микросхему, второй – отключает технологию Gigabyte DualBIOS (аварийный запуск со второй микросхемы в случае проблем с первой).
Произвести сброс настроек BIOS можно двумя способами (не считая снятия батарейки). Во-первых – замкнуть перемычку CLR_CMOS в правом нижнем углу платы:

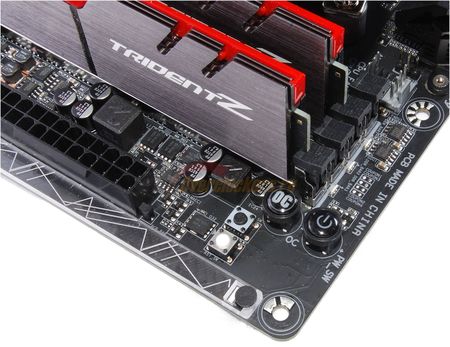

Во-вторых – нажав кнопку CMOS_SW в верхнем правом углу платы:
Также мы видим кнопку RST_SW (которая специально сделана маленькой, ибо она вызывает перезагрузку системы), кнопку включения/выключения PW_SW (слабо светится красным) и кнопку активации автоматического разгона OC (подсветки лишена).

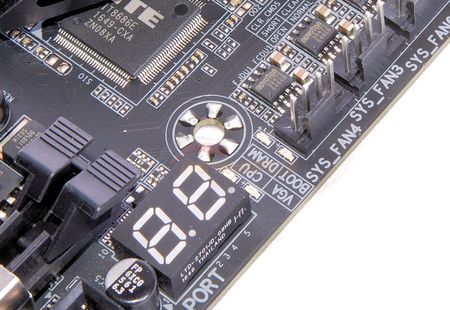

На нижнем краю Gigabyte Aorus GA-AX370-Gaming 5 можно найти индикатор POST-кодов, который попутно продублирован группой из четырех светодиодов. Последние поочередно загораются и гаснут в процессе запуска системы.
