Подсистемы питания процессора и оперативной памяти
Архитектура процессоров AMD в исполнении Socket AM4 такова, что им требуется два основных питания, отличающихся значениями напряжений – собственно процессорных ядер (CPU Core Voltage) и отдельно кэша L3 (если он есть), контроллеров памяти, SATA, PCI-E и прочего (CPU NB/SoC Voltage). Отдельным преобразователем обеспечивается питание оперативной памяти.

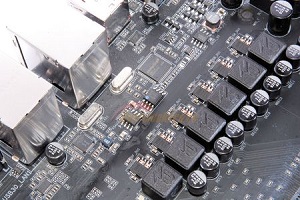

Питание ЦП на материнской плате Gigabyte Aorus GA-AX370-Gaming 5 построено по схеме четыре фазы CPU NB/SoC плюс шесть фаз CPU VCore. Все шесть фаз CPU VCore являются «честными»: никакой попарной спайки или удвоителей.

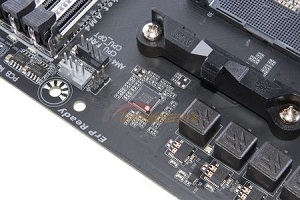

Менее нагруженные фазы питания CPU NB/SoC построены с использованием двух удвоителей. Дело в том, что применен цифровой ШИМ-контроллер, могущий управлять только восемью фазами – IR35201. В качестве силовых элементов задействованы транзисторные сборки (Dr.MOS) IR3553M.
реклама
Неприятен тот момент, что из-за тесноты защелка дополнительного питания ATX развернута наружу и фактически может упереться в стенку блока питания или верхнюю крышку корпуса (в зависимости от используемого системного блока).

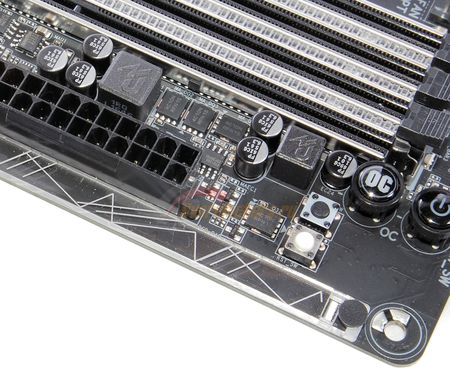

Питание памяти работает под управлением ШИМ-контроллера Richtek RT8120D, в роли силовых элементов здесь применены обычные транзисторы – три ON Semiconductor 4C10N.
Дизайн, прочая элементная база и особенности

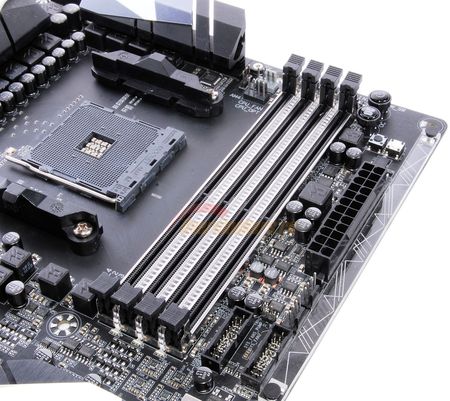

Количество слотов оперативной памяти четыре. Они оснащены классическими защелками с обеих сторон, однако верхний слот PEG расположен на один «шаг» ниже, а первым идет PCI-E x1, поэтому конфликта с видеокартами не ожидается. Нет, конечно, можно попробовать поискать что-то уж сверх-длинномерное для разъема PCI-E x1, но на этот случай на материнской плате есть еще слоты PCI-E.
Официально заявлена поддержка частот памяти до 3200 МГц включительно. Но, как это водится, картина несколько сложнее. Во-первых, в исполнении Socket AM4 выпускаются процессоры AMD APU / Athlon Bristol Ridge и AMD Ryzen. Первые поддерживают DDR4 до 2400 МГц включительно, более высоких множителей у них нет вообще. Вторые – в текущей версии AGESA 1.0.0.6 есть множители до 4000 МГц включительно (множитель 3066, который иногда отсутствует у моделей на AMD X370, у рассматриваемой платы в наличии).
реклама
Но официально спецификациями Ryzen, заданными самой AMD, гарантируется работа одноранговых модулей на частоте 2667 МГц, двуранговых – на 2400-2667 МГц, четырех модулей любых типов – 1866 МГц. Для AMD APU / Athlon Bristol Ridge ограничения схожи.
Еще одно условие, поставленное компанией – приоритетность занятия слотов: один модуль устанавливается во второй по счету слот от процессорного разъема, два модуля необходимо устанавливать во второй и четвертый слоты, и только при четырех модулях можно занять первый и третий слоты. Для сравнения, Intel устанавливает такие же условия, но частотная планка ниже – 2400 МГц.

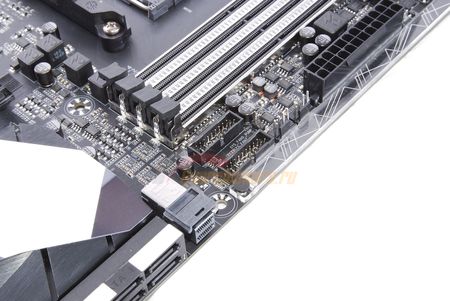

Под разъемом основного питания ATX расположено сразу две колодки USB 3.1 Gen1 (бывший USB 3.0, который некоторое время назад переименовали). Оба разъема реализованы силами платформы AMD, дополнительные контроллеры не используются.
Расположенные рядом с ними две однофазных цепи питания под управлением двух ШИМ-контроллеров Richtek RT8120D обеспечивают, по заявлению Gigabyte, питание повышенного качества для этих портов USB (функция Gigabyte USB DAC-UP 2).

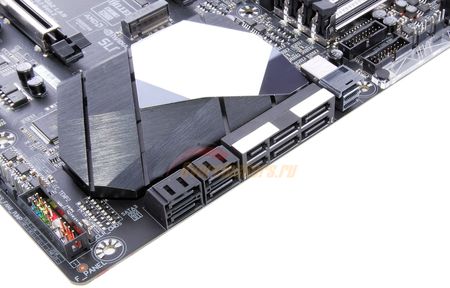

Возможности построения дисковой подсистемы на Gigabyte Aorus GA-AX370-Gaming 5 бедными назвать нельзя, обделенными останутся разве что обладатели древних ATA HDD – инженеры Gigabyte установили даже два SATA-Express. За несколько лет присутствия этого интерфейса на материнских платах мне встретилось только одно устройство, которое можно подключить к ним – лицевая панель корпуса системного блока с портами USB 3.1 Gen2 на базе контроллера ASMedia.
Впрочем, во-первых, сохранена обратная совместимость с SATA 6 Гбит/с, в результате чего в сумме с «чистыми» SATA 6 Гбит/с к Gigabyte Aorus GA-AX370-Gaming 5 можно подключить до восьми SATA-устройств. Во-вторых, тут инженеры компании задействовали штатные возможности AMD X370 – поддержка SATAe в нем заложена изначально, а потому никаких повышенных дополнительных расходов установка SATAe не принесла.
