Разъем U.2 (SFF-8639) тоже смотрится экзотично, но, в отличие от SATAe, приобрести SSD с таким разъемом вполне реально – Intel 750. Однако с его реализацией у разработчиков Gigabyte возникли сложности – возможностей платформы AMD не хватило.
Поэтому для включения U.2 используются четыре линии PCI-Express 3.0 от процессора, изначально предназначенные для реализации посадочного места M.2. Таким образом, одновременно M.2 и U.2 работать не будут.

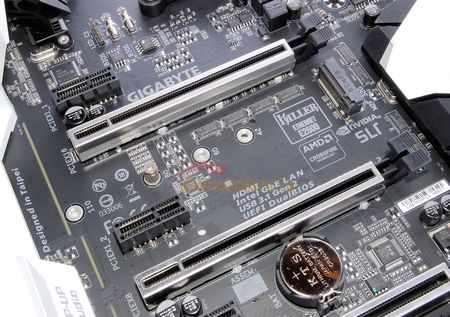

Посадочное место M.2 рассчитано на устройства типоразмеров 2242, 2260, 2280 и 22110. В том числе в нем будут работать PCIe SSD NVMe/AHCI и SATA SSD (в последнем случае отключается разъем SATA3_3). Не забываем: в процессорах AMD APU / Athlon Bristol Ridge количество линий PCI-e 3.0, используемых для реализации M.2 / U.2, урезано с четырех до двух.

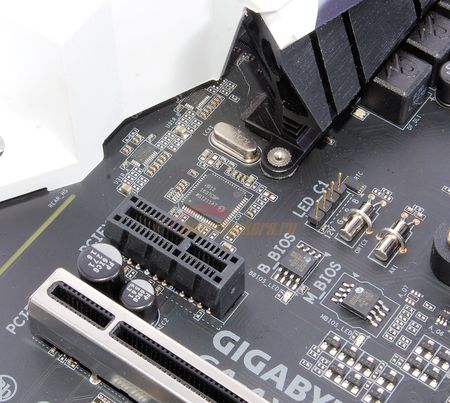

По нижнему краю платы мы обнаружим
реклама
- Колодку для подключения фронтальной панели корпуса системного блока (кнопки включения и перезагрузки, системный динамик, индикаторы активности);
- Размещенную над ней перемычку сброса настроек BIOS и контакты для подключения термопары;
- Три разъема для подключения вентиляторов;
- Блок диагностических светодиодов;
- Индикатор POST-кодов;
- Две колодки для подключения четырех портов USB 2.0;
- Колодку для подключения модуля шифрования TPM;
- Колодку для подключения светодиодной RGB-ленты;
- Два переключателя микросхем BIOS (о них поговорим позже);
- Разъем LED_DEMO для прямой подачи питания на подсветку платы тогда, когда нет возможности собрать полноценную систему с питанием от блока питания (подаётся +5 В; предназначено для демонстрационных стендов/витрин);
- Колодку SPDIF;
- Колодку фронтальной аудиопанели.
Правый край материнской платы по умолчанию накрыт пластиковой панелью, но ее можно снять, для этого достаточно открутить пару винтов (пломбы отсутствуют).

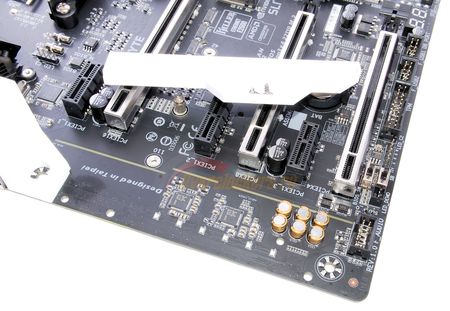

Под ней мы обнаруживаем цепочку из шести светодиодов, шесть ныне весьма модных «Hi-End-конденсаторов» Nichicon и два аудиоконтроллера Realtek ALC1220, оснащенных интегрированными усилителями (именно так: хотя в описании Gigabyte говорится о наличии двух «интеллектуальных» усилителей, подразумеваются именно встроенные в ALC1220, а не отдельные). Нужно отметить, что аудиоразъемы на задней интерфейсной панели позолоченные. Это также сделано с целью улучшения качества звука.

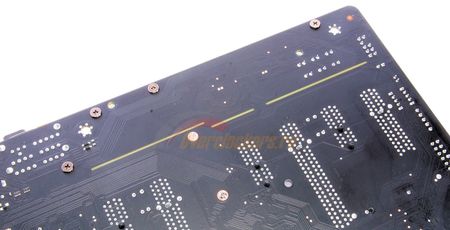

Сам аудиотракт отделен от остальной части печатной платы участками текстолита, лишенными токопроводящих слоев. По замыслу авторов данного приема, это должно снижать уровень электромагнитных наводок на аудиотракт.

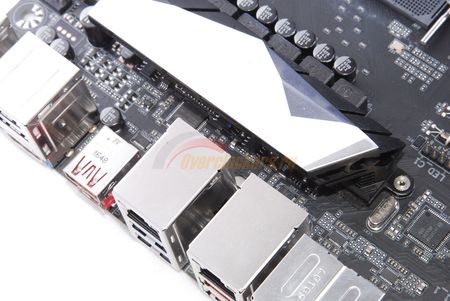

Сетевой контроллер помещен за блок аудиоразъемов на задней интерфейсной панели материнской платы, его роль взял на себя гигабитный Intel i211AT.
реклама
Однако Gigabyte Aorus GA-AX370-Gaming 5 оснащена не одним, а двумя сетевыми контроллерами. Чтобы добраться до второго, придется снять пластиковую панель и радиатор цепи питания процессора.

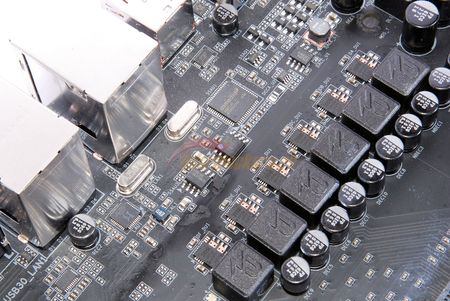

Избавившись от указанного обвеса, мы находим Rivet Networks Killer E2500. Это также гигабитное решение, корни его происхождения уходят в глубины лабораторий Qualcomm.
И тут же мы находим ASMedia ASM1143. Благодаря ему на задней интерфейсной панели работают два порта USB 3.1 второго поколения со скоростью передачи данных до 10 Гбит/с.
Один маленький нюанс: подключен этот контроллер к набору системной логики AMD X370 двумя линиями PCIe версии 2.0. Иначе говоря, сразу от обоих портов USB 3.1 Gen2 одновременно по 10 Гбит/с не получить. С другой стороны, устройства, способные на самом деле выдать такие скорости, нужно еще поискать.
