Обзор ASUS AM1I-A
Упаковка и комплектация
Картонная коробка еще меньших размеров, нежели у предыдущей, что неудивительно, учитывая форм-фактор модели – Mini-ITX.
реклама

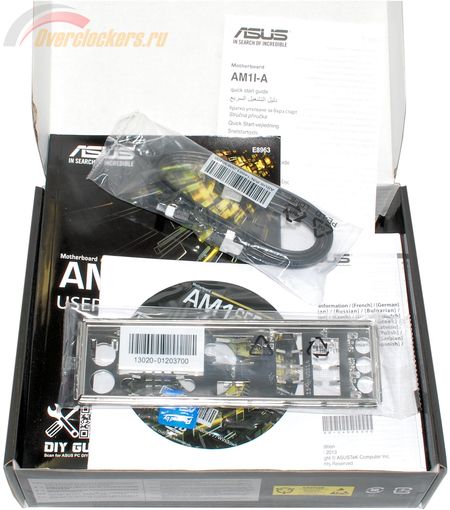

Комплект несколько облегчили: из двух шлейфов SATA оставлен только один с прямыми коннекторами. В остальном изменений нет: пара буклетов и инструкция, DVD с программным обеспечением, наклейка с логотипом ASUS на корпус системного блока, заглушка на заднюю панель корпуса.
Внешний осмотр

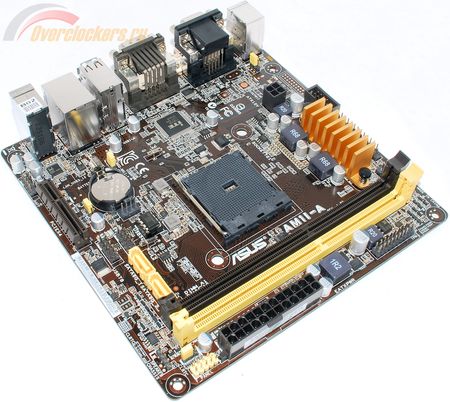

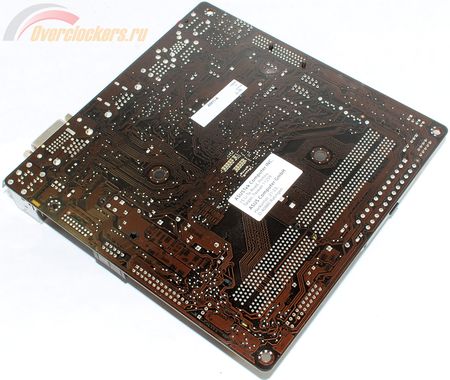

Хотя плата выполнена в компактном форм-факторе и имеет размеры всего лишь 170 х 170 мм, при взгляде на нее не остается ощущения катастрофического дефицита места – в целом на плате очень даже просторно, что объясняется скромными функциональными возможностями.
Слоты памяти снова разных цветов, хотя двухканальному режиму здесь также взяться неоткуда. Впрочем, на плате присутствует одно инженерное решение, свойственное, как правило, старшим дорогим моделям материнских плат: защелки на слотах памяти присутствуют только сверху, внизу же – только фиксаторы. Подобное решение оправдывается тем, что обычные защелки слотов могут упереться в хвостовую часть видеокарты.
Другое дело, что навряд ли имеет смысл устанавливать что-то длинномерное – с учетом того, какая перед нами платформа. Причем инженеры ASUS даже слот для видеокарты установили не полноразмерный, а укороченный слот, тем самым отрыто обозначив, что поддерживаются только четыре линии PCI-Express. Тем не менее, слот с открытым пазом, поэтому никаких ограничений с физической точки зрения не предвидится.
реклама

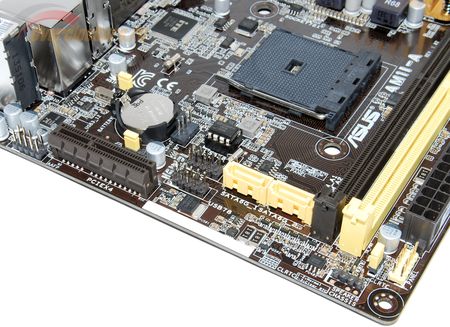

Зато экономия на слоте позволила выиграть немного места и тут мы наблюдаем оба разъема SATA3, но с той же проблемой с защелками, которые блокируются, но теперь не модулями памяти, а видеокартой.

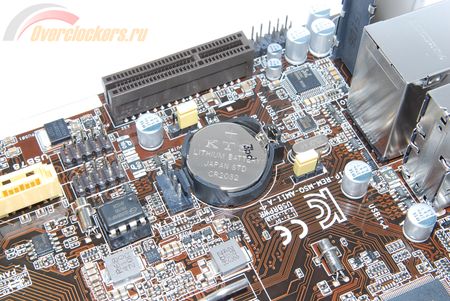

В левом нижнем углу материнской платы самая плотная компоновка:

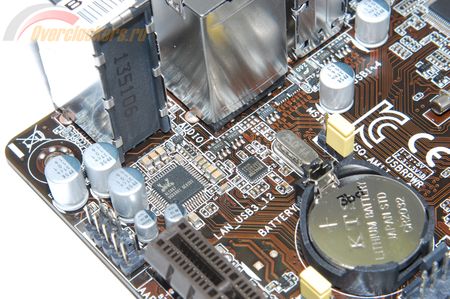

Слева направо: две колодки USB 1.1/2.0, съемная микросхема флеш-памяти BIOS, четырехконтактный разъем для подключения вентилятора, батарейка и перемычка, но не сброса настроек BIOS, как можно подумать (оная находится в противоположном углу платы), а дежурного питания на колодках USB. Другая перемычка рядом с батарейкой (ниже в кадре) выполняет ту же функцию, но для портов USB задней интерфейсной панели. В самой глубине композиции расположились аудиоконтроллер Realtek ALC887 и гигабитный Realtek RTL8111GR.
На самом краю платы (верхняя часть снимка) размещена колодка фронтальной аудиопанели.

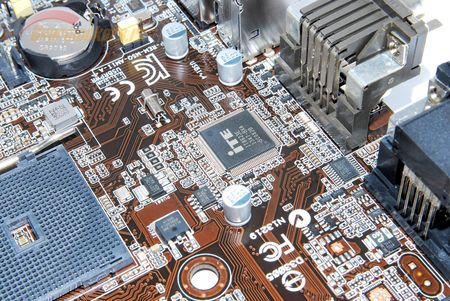

Немногим выше обнаружится и микросхема контроллера I/O, роль которой исполняет ITE IT8623.
Она обеспечивает работу системного мониторинга, регулировку оборотов вентиляторов и прочие системные функции, а также двух портов PS/2 на задней панели материнской платы.

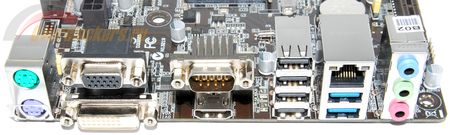

Помимо двух PS/2 на задней панели, кстати, оснащенных перемычкой включения дежурного питания (она расположена сзади блока разъемов PS/2) также нашлось место:
- Портам D-Sub и DVI-D;
- HDMI и COM-порту;
- Четырем USB 2.0/1.1;
- Одному сетевому порту RJ-45 и двум USB 3.0/2.0/1.1;
- Блок аудиоразъемов, который также, увы, содержит только три разъема.

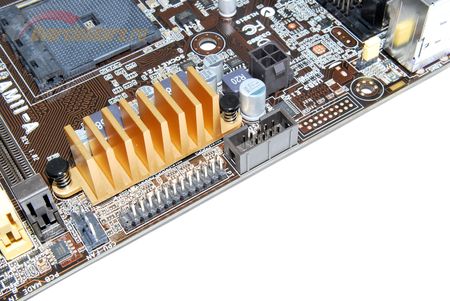

Но на этом наш осмотр не заканчивается: инженеры ASUS буквально по всей плате разместили различные разъемы. У верхнего края платы, над процессором мы обнаружим колодки LPT и COM (второй порт, помимо того, что присутствует на задней интерфейсной панели материнской платы).

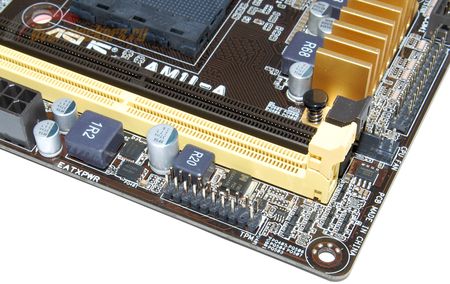

А в верхнем правом углу платы нашлось местечко и для подключения модуля шифрования TPM.
реклама
Для его размещения инженерам ASUS пришлось перекомпоновать преобразователь питания оперативной памяти. Помнится, первое время TPM не был лицензирован на территории РФ, в результате чего производители зачастую вынуждены были организовывать производство и поставку к нам специальных версий моделей материнских плат, где этот разъем не был установлен, что несомненно дополнительно увеличивало себестоимость, тогда как для остального мира шли полноценные решения. К счастью, эти времена давно прошли.

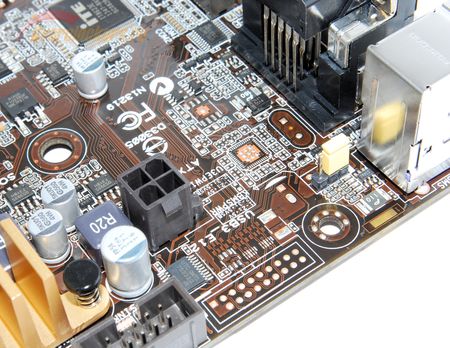

Впрочем, без нереализованных возможностей все равно не обошлось. На предыдущем снимке можно заметить пустующие контактные площадки.
Что именно здесь должно было располагаться, видно по надписям на текстолите: дополнительный контроллер для двух портов USB 3.0, сопутствующая силовая обвязка и колодка для подключения этих портов. Экономия – это такое явление, которое может проявиться в самый последний момент…
