Технические характеристики ASRock AM1B-MDH, ASRock AM1B-M, ASUS AM1M-A и ASUS AM1I-A
Для начала приведем таблицу технических спецификаций (фотоснимки в таблице кликабельны, по щелчку откроется полноразмерный снимок).
Параметр |
|
|
|
|
Средневзвешенная цена* | 2100 | 1950 | 2000 | 1900 |
Материнская плата |
|
|
|
|
Обратная сторона |
|
|
|
|
Упаковка |
|
|
|
|
Ссылка на сайт | Страница материнской платы на сайте производителя | Страница материнской платы на сайте производителя | Страница материнской платы на сайте производителя | Страница материнской платы на сайте производителя |
Процессоры | AMD Athlon и Sempron в исполнении Socket AM1 | |||
Набор системной логики | K16 (интегрирован в процессор) | |||
Оперативная память | 2 x DDR3 разъема DIMM Поддержка DDR3 800/1066/1333/1600 МГц Поддерживаемый объем памяти - до 32 Гб (небуферизованной, не-ECC) Только одноканальный режим. Поддержка профилей AMD AMP (фактически есть поддержка и Intel XMP) |
|||
Аудио | Realtek ALC662 (до 6 каналов) | Realtek ALC662 (до 6 каналов) | Realtek ALC887 (до 8 каналов) | Realtek ALC887 (до 8 каналов) |
Сеть | 1 x Realtek RTL8111G (10/100/1000 Mbit) | 1 x Realtek RTL8111G (10/100/1000 Mbit) | 1 x Realtek RTL8111G (10/100/1000 Mbit) | 1 x Realtek RTL8111G (10/100/1000 Mbit) |
Слоты расширения | 1 слот PCI Express x16 2.0, физически как x4 (PCIE1) 1 слот PCI Express x1 2.0 |
1 слот PCI Express x16 2.0, физически как x4 (PCIE1) 1 слот PCI Express x1 2.0 |
1 слот PCI Express x16 2.0, физически как x4 (PCIE1) 2 слота PCI Express x1 2.0 |
1 слот PCI Express x4 2.0, физически как x4 (PCIE1), с открытым пазом, позволяющим устанавливать полноразмерные карты PCI-E x16 |
Поддержка графических тандемов | Не заявлена | Не заявлена | Не заявлена | Не заявлена |
Дисковая подсистема | AMD APU Socket AM1: - 2 порта SATA3 6Gb/s Поддержка ACHI, NCQ, горячего подключения |
AMD APU Socket AM1: - 2 порта SATA3 6Gb/s Поддержка ACHI, NCQ, горячего подключения |
AMD APU Socket AM1: - 2 порта SATA3 6Gb/s Поддержка ACHI, NCQ, горячего подключения |
AMD APU Socket AM1: - 2 порта SATA3 6Gb/s Поддержка ACHI, NCQ, горячего подключения |
USB | AMD APU Socket AM1: - 8 портов USB 2.0/1.1 (2 разъема на плате для подключения 4 портов, 4 порта на задней панели платы) - 2 порта USB 3.0/2.0/1.1 (2 порта на задней панели платы) |
AMD APU Socket AM1: - 8 портов USB 2.0/1.1 (2 разъема на плате для подключения 4 портов, 4 порта на задней панели платы) - 2 порта USB 3.0/2.0/1.1 (2 порта на задней панели платы) |
AMD APU Socket AM1: - 8 портов USB 2.0/1.1 (2 разъема на плате для подключения 4 портов, 4 порта на задней панели платы) - 2 порта USB 3.0/2.0/1.1 (1 разъем на плате для подключения 2 портов) ASMedia ASM1042: - 2 порта USB 3.0/2.0/1.1 (2 порта на задней панели платы) |
AMD APU Socket AM1: - 8 портов USB 2.0/1.1 (2 разъема на плате для подключения 4 портов, 4 порта на задней панели платы) - 2 порта USB 3.0/2.0/1.1 (2 порта на задней панели платы) |
Разъемы и прочий функционал на материнской плате | 1 x 24-pin ATX 1 x 4-pin ATX 12V 2 x SATA3 6Gb/s 1 разъем для подключения вентиляторов системы охлаждения процессора (1 * 4-pin) 2 разъема для подключения дополнительных вентиляторов (1 * 4-pin, 1 * 3-pin) 1 колодка лицевой панели корпуса 1 колодка аудиоразъемов корпуса 2 колодки USB 2.0/1.1 для подключения 4 портов 1 колодка COM-порта 1 колодка LPT 1 колодка TPM 1 перемычка сброса настроек CMOS |
1 x 24-pin ATX 1 x 4-pin ATX 12V 2 x SATA3 6Gb/s 1 разъем для подключения вентиляторов системы охлаждения процессора (1 * 4-pin) 2 разъема для подключения дополнительных вентиляторов (1 * 4-pin, 1 * 3-pin) 1 колодка лицевой панели корпуса 1 колодка аудиоразъемов корпуса 2 колодки USB 2.0/1.1 для подключения 4 портов 1 колодка COM-порта 1 колодка LPT 1 колодка TPM 1 перемычка сброса настроек CMOS |
1 x 24-pin ATX 1 x 4-pin ATX 12V 2 x SATA3 6Gb/s 1 разъем для подключения вентиляторов системы охлаждения процессора (1 * 4-pin) 1 разъем для подключения дополнительных вентиляторов (1 * 4-pin) 1 колодка лицевой панели корпуса 1 колодка аудиоразъемов корпуса 2 колодки USB 2.0/1.1 для подключения 4 портов 1 колодка USB 3.0/2.0/1.1 для подключения 4 портов 1 колодка COM-порта 1 колодка LPT 1 колодка TPM 1 перемычка сброса настроек CMOS |
1 x 24-pin ATX 1 x 4-pin ATX 12V 2 x SATA3 6Gb/s 1 разъем для подключения вентиляторов системы охлаждения процессора (1 * 4-pin) 1 разъем для подключения дополнительных вентиляторов (1 * 4-pin) 1 колодка лицевой панели корпуса 1 колодка аудиоразъемов корпуса 2 колодки USB 2.0/1.1 для подключения 4 портов 1 колодка COM-порта 1 колодка LPT 1 колодка TPM 3 перемычки дежурного питания на USB и PS/2 1 перемычка сброса настроек CMOS |
Разъемы и прочий функционал на задней панели | 1 универсальный разъем PS/2 для подключения клавиатуры либо мыши 1 разъем HDMI 1 разъем DVI-D 1 разъем D-Sub 4 порта USB 2.0/1.1 2 порта USB 3.0/2.0/1.1 1 сетевой порт RJ-45 3 аудио-разъема |
1 универсальный разъем PS/2 для подключения клавиатуры либо мыши 1 разъем D-Sub 4 порта USB 2.0/1.1 2 порта USB 3.0/2.0/1.1 1 сетевой порт RJ-45 3 аудио-разъема |
1 универсальный разъем PS/2 для подключения клавиатуры либо мыши 1 разъем D-Sub 1 разъем HDMI 1 разъем DVI-D 4 порта USB 2.0/1.1 2 порта USB 3.0/2.0/1.1 1 сетевой порт RJ-45 3 аудио-разъема |
2 разъема PS/2 для подключения клавиатуры и мыши 1 разъем D-Sub 1 разъем HDMI 1 разъем DVI-D 1 COM-порт 4 порта USB 2.0/1.1 2 порта USB 3.0/2.0/1.1 1 сетевой порт RJ-45 3 аудио-разъема |
Контроллер I/O | Nuvoton NCT6776D | Nuvoton NCT6776D | ITE IT8623E | ITE IT8623E |
BIOS | 64 Мбит (производитель не установлен; съемная микросхема флеш-памяти); AMI EFI BIOS Поддержка многоязычной локализации интерфейса (русский присутствует) |
64 Мбит (производитель не установлен; съемная микросхема флеш-памяти); AMI EFI BIOS Поддержка многоязычной локализации интерфейса (русский присутствует) |
64 Мбит (Winbond 25Q64FVAIQ; съемная микросхема флеш-памяти); AMI EFI BIOS Поддержка многоязычной локализации интерфейса (русский присутствует) |
64 Мбит (GigaDevice GD25B64BP1G; съемная микросхема флеш-памяти); AMI EFI BIOS Поддержка многоязычной локализации интерфейса (русский присутствует) |
Форм-фактор | mATX | mATX | mATX | Mini-ITX |
Обзор ASRock AM1B-MDH и ASRock AM1B-M
Эти материнские платы крайне похожи друг на друга, а потому рассматривать их мы будем вместе, лишь отличая различия там, где они имеют место.
реклама
Упаковка и комплектация
И AM1B-MDH, и AM1B-M поставляются в одинаковых коробках, размером немногим большим, чем сами платы и комплектациях их совершенно идентична:

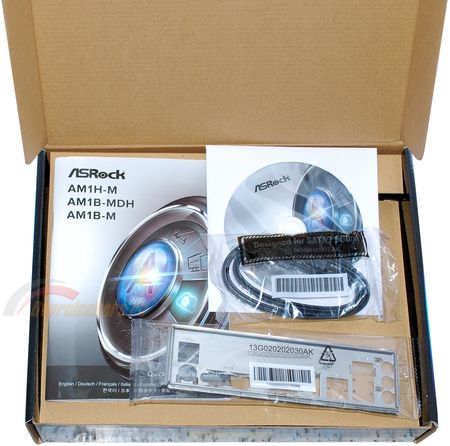

В коробках обнаруживается пара шлейфов SATA с защелками на коннекторах (один шлейф с прямыми коннекторами, второй – один коннектор прямой, а второй угловой), DVD-диск с драйверами и программным обеспечением, заглушка на заднюю панель системного блока, а также инструкция.
Внешний осмотр
AM1B-MDH и AM1B-M выполнены в форм-факторе mATX, ничем так особо и не привлекая внимания.
реклама
Как показало сравнение, отличий между AM1B-MDH и AM1B-M практически нет, поэтому осмотр будем вести на примере одной из них, просто указывая отличия там, где они есть.
Но лишь на первый взгляд. Немного присмотревшись, можно заметить две вещи: отсутствие набора системной логики, но об этом мы уже говорили выше во вступлении, и посадочное место под разъем IDE/PATA, что несколько необычно для материнской платы розничного сегмента 2014 года выпуска.
В целом же, на себя обращает внимание еще и огромное количество нераспаянных элементов – по всей очевидности, предполагалось куда более функциональное оснащение

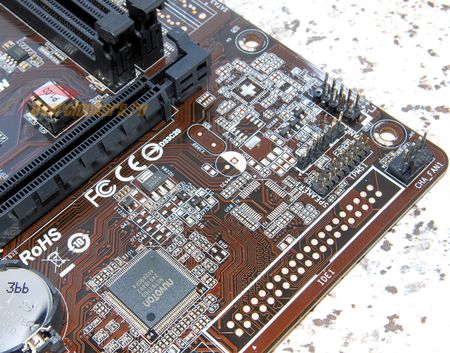

Судя по всему, здесь должны были располагаться дополнительные контроллеры IDE/PATA и SATA3. Но в итоге их сократили.

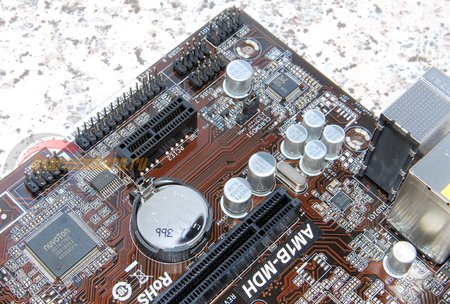

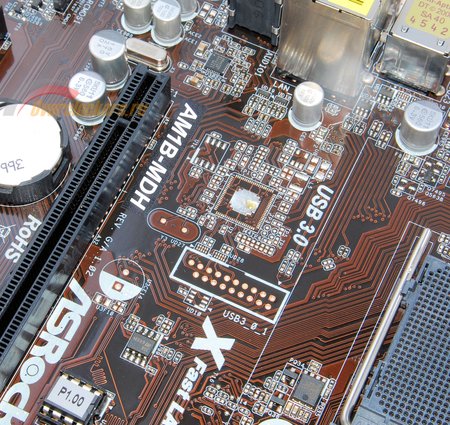

Также предусматривалось наличие дополнительного контроллера USB 3.0 (помимо штатных портов), но приобретателю данной материнской платы осталось только созерцать пустующие контактные площадки.

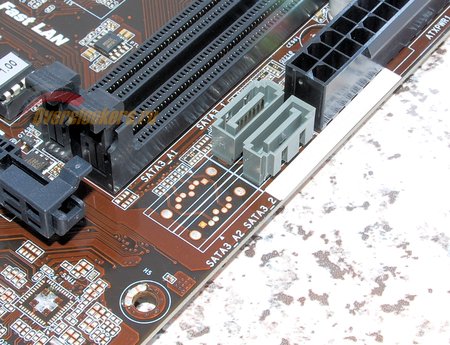

Портов SATA тоже меньше, чем предусматривалось изначально – два против четырех. Судя по маркировке отсутствующих портов (SATA3_A1_A2 против SATA3_1_2 у штатных), предполагалась установка дополнительного контроллера SATA с подключением его к шине PCI-E.

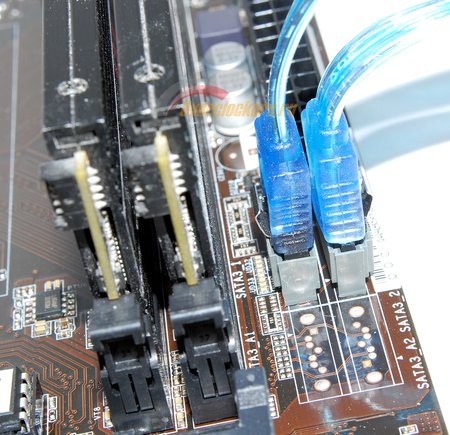

Кстати, их расположение можно счесть весьма неудачным при использовании шлейфов SATA, оснащенных защелками – коннектор, подключенный к разъему SATA3_1 будет практически заблокирован модулем памяти:
Точнее, подлезть к нему можно, но слегка отгибая разъем SATA, что при частых переподключениях может привести к преждевременному выводу его из строя.

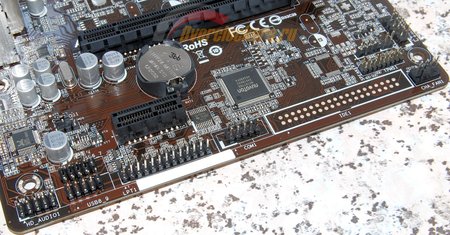

Зато помимо колодки аудио-разъемов и двух колодок, допускающих подключение четырех портов USB 2.0/1.1, присутствуют COM и LPT, над ними расположен контроллер I/O – Nuvoton NCT6776D.
реклама

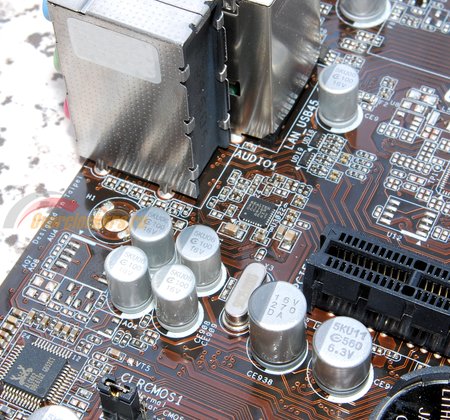

Аудиотракт построен на базе старого (если память мне не изменяет, то 2007 года), но до сих пор используемого в бюджетных платах, шестиканального контроллера Realtek ALC662, а сетевой – на базе гигабитного Realtek RTL8111GR

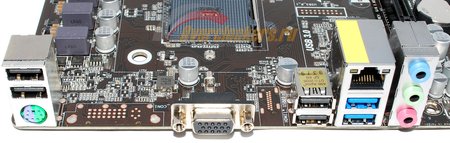

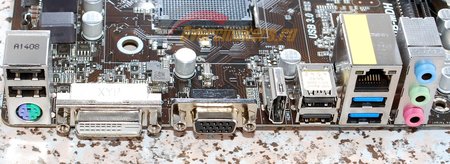

Задняя панель – это фактически единственное, что отличает ASRock AM1B-MDH и ASRock AM1B-M:
- Один универсальный PS/2 для подключения мыши и клавиатуры, два USB 2.0/1.1;
- Один DVI-D (на ASRock AM1B-M отсутствует);
- Один D-Sub;
- Один HDMI (на ASRock AM1B-M отсутствует);
- Два USB 2.0/1.1;
- Один сетевой порт RJ-45 и два USB 3.0/2.0/1.1;
- Блок аудиоразъемов.
