Питание процессора и оперативной памяти
Подсистема питания процессора весьма интересна.

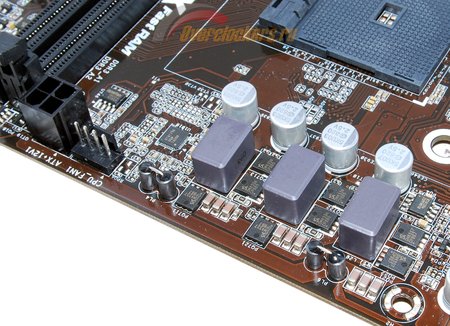

Три фазы питания, но зато как необычно для материнских плат потребительского класса, они реализованы. Перед нами – три отдельных преобразователя. Один CPU Core и один CPU NB Core под управляются ШИМ-контроллером Richtek RT8179B с интегрированными драйверами фаз. Третий, выдающий идентичное CPU NB Core напряжение, находится под управлением Richtek RT8120. Во всех трех фазах используются мосфеты Sinopower Semiconductor SM4336 – по три на первые две и два – для третьего.

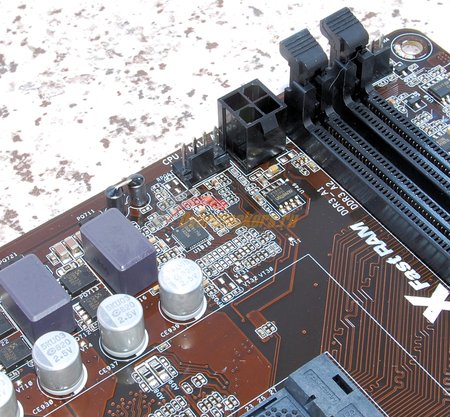

Обратите внимание, что разъем дополнительного питания, который обслуживает вышеуказанные преобразователи, вынесен на максимально возможное расстояние от процессорного сокета, при этом защелка обращена внутрь материнской платы
реклама

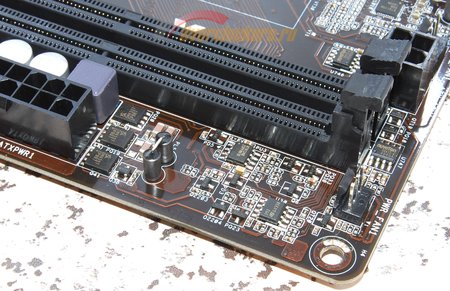

Питание оперативной памяти однофазное.
Управляет ею ШИМ-контроллер Richtek RT8120, используются мосфеты Sinopower Semiconductor SM4337.
Охлаждение
На платах установлено по три разъема для подключения вентиляторов.
Четырехконтактный CPU_FAN1 расположился над процессорным разъемом, на нем управляемы и четырехконтактные, и трехконтактные (благодаря Nuvoton NCT3941S) вентиляторы. Единственно, что мне не слишком понравилось – уровень оборотов задается импульсами, но очень грубыми. В итоге используемый мною для тестов вентилятор Zalman Z1PL-PWM (ZP1225BLM) работал неровно – то разгоняясь, то останавливаясь. В том же режиме работала и его подсветка. На трехконтактном Zalman ZM-F1 (ZF8025CSR) наблюдалась примерно та же картина.
реклама
Практически рядом с ним, в верхнем правом углу платы, расположился трехконтактный PWR_FAN1. Его также сопровождает Nuvoton NCT3941S, поэтому на нем работает регулировка обоих типов вентиляторов. Примечательно, что обычно разъем PWR_FAN на материнских платах неуправляем вообще.
В правом нижнем углу расположен третий и последний разъем – CHA_FAN1.
На нем регулируются обороты только четырехконтактных вентиляторов.
UEFI BIOS

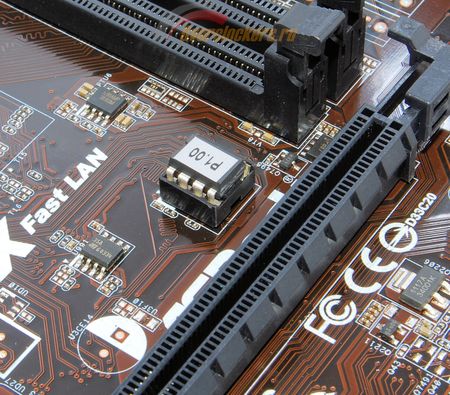

Микросхема BIOS съемная, расположена почти по центру платы. Доступу к маркировке препятствует то, что производителем наклеивается наклейка с заводской версией микрокода.

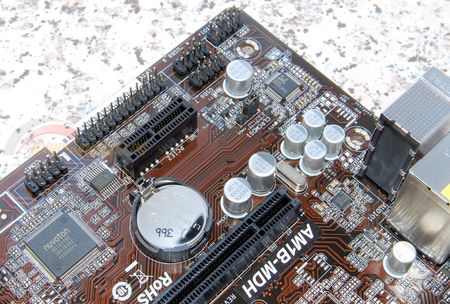

Батарейка и перемычка расположены под слотом PCI-Express.
Первая явно будет заблокирована видеокартой даже с однослотовой системой охлаждения, перемычка же, в принципе, должна остаться доступной.
Заводская версия на ASRock AM1B-MDH – P1.00, на ASRock AM1B-M – P1.10, произведено обновление до версий P1.30 и P1.40 соответственно, обе от 3 ноября 2014 года (последней на момент тестирования).
реклама
Доступ к настройкам разгона открывается при переключении параметра:
- Overclock Mode: открывается доступ к частоте BCLK;
- Multiplier/Voltage Change: открывается доступ к множителям и напряжениям CPU Core и CPU NB Core.
Есть возможность произвести обновление микропрограммы через интернет, причем можно настроить даже VPN-подключение:
Локализация интерфейса BIOS на русский язык привычно хромает:
После проведения всех тестов был произведен откат до заводской версии микрокода без каких-либо препятствий со стороны материнской платы.
Тайминги памяти выставляются весьма неудобно: нужно сначала переключить нужный параметр с «Auto» на «Manual» и только затем появится еще одна строка-параметр, в которой уже нужно выставить нужное нам значение.
А вот материнские платы ASUS мы рассмотрим раздельно – они различаются как по форм-фактору и планировке, так и по элементной базе.
