Антикризисные меры 2 или есть ли жизнь на AMD Kabini: обзор материнских плат ASRock AM1B-MDH, ASRock AM1B-M, ASUS AM1M-A и ASUS AM1I-A (страница 7)
Питание процессора и оперативной памяти

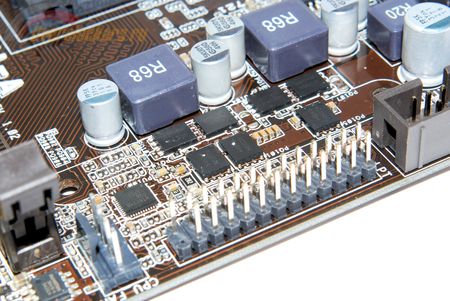

Основная подсистема питания процессора состоит из двух однофазных преобразователей, накрытых алюминиевым радиатором, который фиксируется с помощью двух пластиковых подпруженных защелок.
Причем число силовых ключей различно для фаз. Управляющий ШИМ-контроллер – Richteck RT8179B.

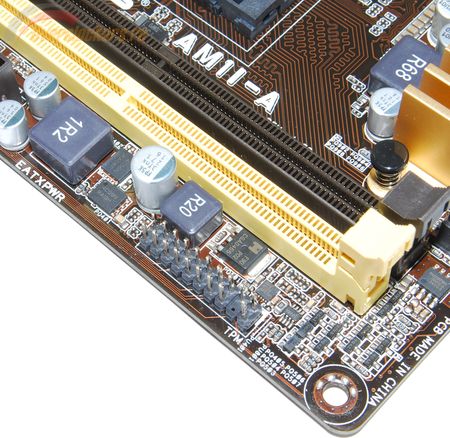

Питание оперативной памяти построено по однофазной схеме с применением всего двух мосфетов и ШИМ-контроллера APW8723.
реклама
Охлаждение

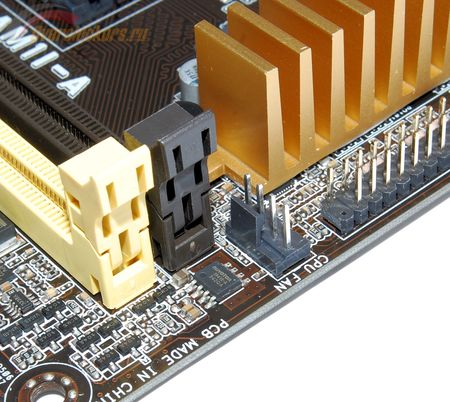

А с охлаждением все очень скромно: всего лишь два четырехконтактных разъема для подключения вентиляторов. Один, CPU_FAN, расположен у верхнего края платы и предназначен для подключения вентилятора системы охлаждения процессора, и сопровождается дополнительным контроллером Nuvoton 3941S-A, что позволяет производить управление оборотами не только ШИМ-вентиляторов, но и старого типа – трехконтактных.
Второй, CHA_FAN также четырехконтактный, но регулировка оборотов на нем доступна только для вентиляторов с аналогичным числом контактов.
UEFI BIOS

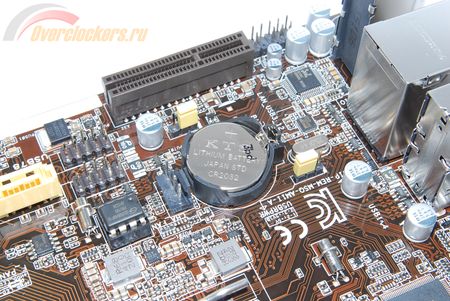

Микросхема, ответственная за хранение микрокода, здесь также съемная, но используется не Winbond, а более дешевый аналог от GigaDevice с маркировкой GD25B64BP1G. Объем традиционен - 64 Мбит.
реклама

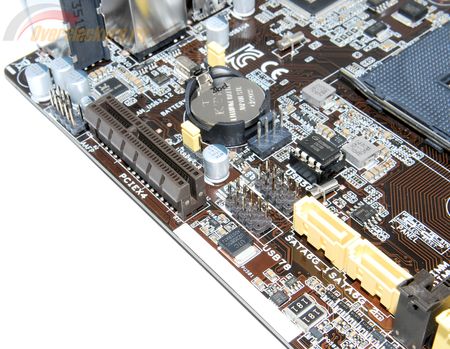

Батарейка расположена рядом с ней. А перемычка вынесена в правый нижний угол платы.
Доступ к ней будет в изрядной степени осложнен: провода питания, модули памяти, шлейфы SATA, провода передней панели корпуса системного блока, провода системного динамика, длинномерная видеокарта или другое устройство, установленное в слот PCI-E x4 – все это создаст весьма стесненные условия.
Заводская версия BIOS – 0505. Произведено обновление до версии 0602, датированной 5 сентября 2014 года
реклама
Интерфейс UEFI BIOS несет в себе меньшее число настроек, нежели у ASUS AM1M-A: инженеры ASUS пошли даже на такой шаг, как удаление доступа к таймингам памяти.
Общая таблица возможностей UEFI BIOS
| Параметр |
|
|
|
| Версия BIOS, с которой проводилось тестирование | P1.30 и P1.40 соответственно, обе от 3 ноября 2014 года | 1001 от 10 декабря 2014 года | 0602 от 5 сентября 2014 года |
| BCLK | От 90 до 300 МГц | От 90 до 300 МГц | От 90 до 300 МГц |
| Оперативная память, МГц | Поддержка XMP DDR3-800/1066/1333/1400/1600 |
Поддержка XMP DDR3-800/1066/1333/1400/1600 |
Поддержка XMP DDR3-800/1066/1333/1400/1600 |
| Множитель процессора CPU Core |
Есть, синхронно для всех ядер, от 8 до предельного для конкретного процессора с шагом 0.5 | Есть, синхронно для всех ядер, от 8 до предельного для конкретного процессора с шагом 0.5 | Есть, синхронно для всех ядер, от 8 до предельного для конкретного процессора с шагом 1.0 |
| Множитель процессора CPU NB Core |
Есть, от 4 до 8 | Есть, от 4 до 8 | Есть, от 4 до 8 |
| Частота графического ядра | Отсутствует | Отсутствует | Отсутствует |
| Напряжение CPU Core | Есть: фиксированное (overdrive) от 0.800 до 2.000 В с шагом 0.00625 В |
Есть: сдвигом (offset) в большую и меньшую стороны от 0.00625 до 0.46250 В с шагом 0.00625, максимально допустимый вольтаж – 1.7 В. |
Есть: сдвигом (offset) в большую и меньшую стороны от 0.00500 до 0.50000 В с шагом 0.00500, максимально допустимый вольтаж – 1.7 В. |
| Напряжение CPU NB Core | Есть: фиксированное (overdrive) от 0.800 до 2.000 В с шагом 0.00625 В |
Есть: сдвигом (offset) в большую и меньшую стороны от 0.00625 до 0.46250 В с шагом 0.00625, максимально допустимый вольтаж – 1.5 В. |
Отсутствует |
| Напряжение графического ядра | Отсутствует | Общее для контроллеров PCI-E, USB, PNY и графического ядра – от 0.95 до 1.10 В с шагом 0.15 | Отсутствует |
| Напряжение оперативной памяти | Auto, 1.260, 1325, 1.372, 1.437, 1.524, 1.590, 1.635, 1.701 В | От 1.185 до 1.800 В с шагом 0.005 | От 1.185 до 1.800 В с шагом 0.005 |
| Управление таймингами оперативной памяти | Имеется | Имеется | Отсутствует |
| Компенсация просадок напряжений (LoadLine Calibration) | Имеется | Имеется | Отсутствует |
| Напряжение I/O | Отсутствует | Есть, от 1.800 В до 2.000 В с шагом 0.2 В | Отсутствует |
| Интерфейс BIOS | Графический, поддержка различных языков локализации, в том числе русского | Графический, поддержка различных языков локализации, русский в том числе | Графический, поддержка различных языков локализации, русский в том числе |
| BIOS: - функционал - поддерживаемые файловые системы |
Профили настроек (три в памяти BIOS; возможность сохранения и загрузки с внешнего накопителя отсутствует) FAT16/32: чтение/запись NTFS: не поддерживается Порты USB 3.0 не работают |
Упрощенный графический режим (EZ Mode) и продвинутый режим (Advanced Mode) Профили настроек (восемь в памяти BIOS + возможность сохранения и загрузки с внешнего накопителя) FAT16/32: чтение/запись NTFS: только чтение Порты USB 3.0 работают |
Упрощенный графический режим (EZ Mode) и продвинутый режим (Advanced Mode) Профили настроек (восемь в памяти BIOS + возможность сохранения и загрузки с внешнего накопителя) FAT16/32: чтение/запись NTFS: только чтение Порты USB 3.0 не работают |
| Secure Boot | По умолчанию отключено | По умолчанию отключено | По умолчанию отключено |
