Питание процессора и оперативной памяти

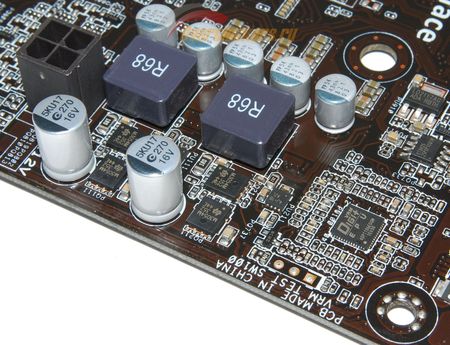

Питание процессора построено на двух однофазных преобразователях, работающих под управлением перемаркированного ASUS ШИМ-контроллера с маркировкой ASP1106GEQW.
Ему сопутствуют два драйвера с маркировкой 4J=18 A2L, скорее всего, производства Richteck. В качестве силовых элементов использованы мосфеты M3054M производства UBIQ Semiconductor – по два на каждую из фаз.
Отдельно отмечу, что из данных преобразователей питания под нагрузкой доносится хотя и негромкий, но достаточно явственный свист.
реклама

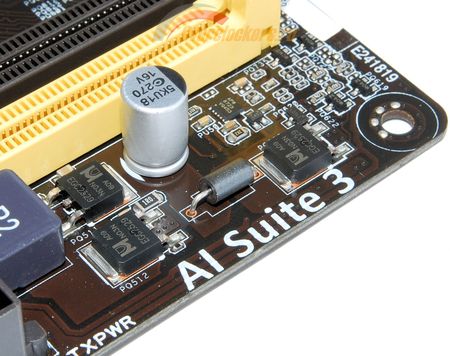

Преобразователь питания памяти однофазный.
Управляющий ШИМ-контроллер – APW8723 производства Anpec. Мосфеты – предположительно Excelliance MOS (сайт компании не работает уже весьма продолжительное время) EMA09N03AN.
Охлаждение
Разъемов для подключения вентиляторов всего два. Четырехконтактный CPU_FAN расположен у верхнего края платы, сопутствующий ему Nuvoton 3914S реализует регулировку оборотов и на трехконтактных вентиляторов.

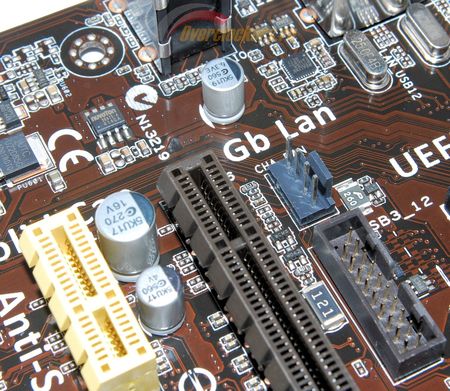

Второй четырехконтактный разъем, получивший обозначение CHA_FAN, расположился практически в центре материнской платы.
реклама
Рядом с ним также распаян Nuvoton 3914S.
UEFI BIOS

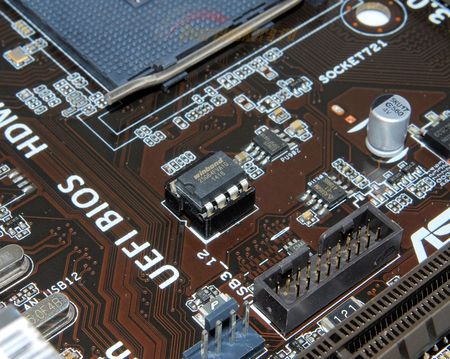

Микросхема, хранящая микрокод BIOS, съемная, расположена в центре материнской платы. Это Winbond 25Q64FVAIQ объемом 64 Мбит.

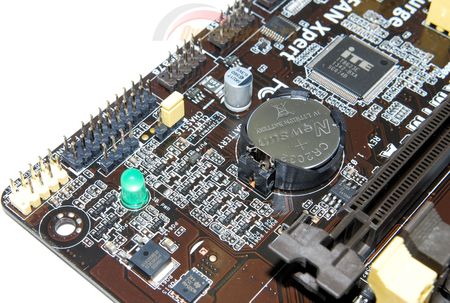

Батарейка и перемычка расположены под слотом PCI-Express.
Доступ к батарейке будет осложнен системой охлаждения видеокарты, а вот попытка добраться до перемычки должна увенчаться успехом. Также рядом присутствует традиционный для материнских плат ASUS светодиод, который сигнализирует о наличии питания на материнской плате.
Заводская версия bios – 0602. Произведено обновление до версии 1001, датированной 10 декабря 2014 года.
реклама
Локализация интерфейса BIOS на русский язык выполнена довольно неудачным с косметической точки зрения шрифтом:
После проведения всех тестов был произведен откат до заводской версии микрокода без каких-либо препятствий со стороны материнской платы.
