Обзор ASUS AM1M-A
Упаковка и комплектация
Картонная коробка, полностью соответствующая по размерам форм-фактору материнской платы – mATX.
реклама

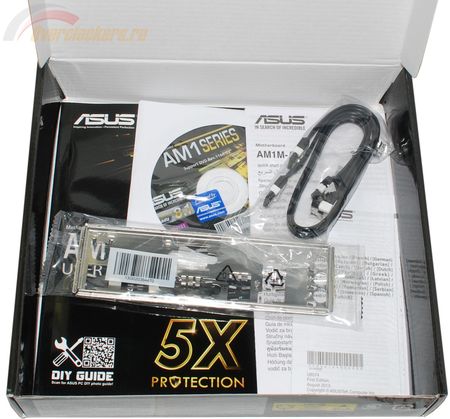

В комплекте с материнской платой присутствуют два шлейфа SATA с защелками (один – с прямыми коннекторами, второй – с прямым и угловым), пара буклетов, инструкция, DVD с программным обеспечением, в конверт к которому вложена наклейка с логотипом ASUS на корпус, заглушка на заднюю панель корпуса системного блока.
Внешний осмотр

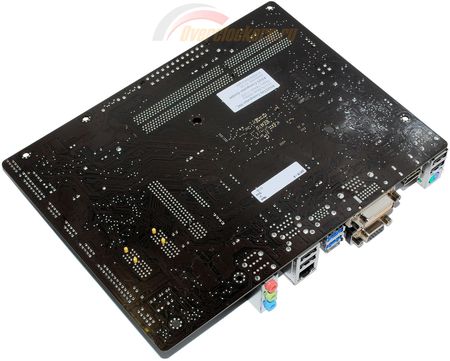

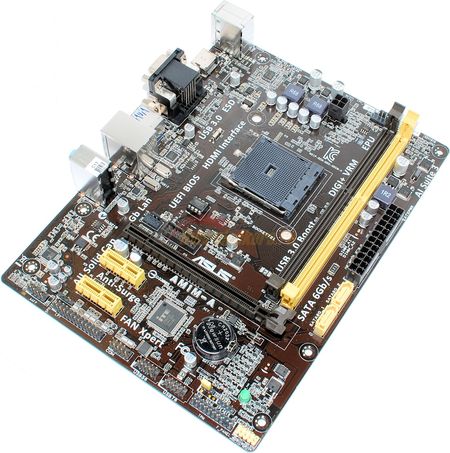

Материнская плата выполнена в форм-факторе mATX. Обращает на себя внимание тот факт, что слоты памяти разноцветные. Обычно таким образом обозначают различные каналы памяти, но в данном случае перед нами чисто декоративное решение: оба слота относятся к одному каналу.

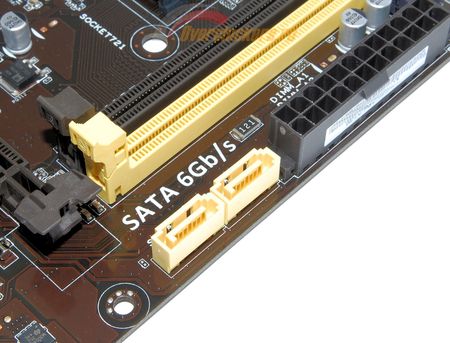

Ну и в сравнении с платами ASRock здесь нет такого большого числа нераспаянных элементов – все только по существу. Портов SATA3 только два – ровно столько, сколько «положено» платформе Kabini.
реклама

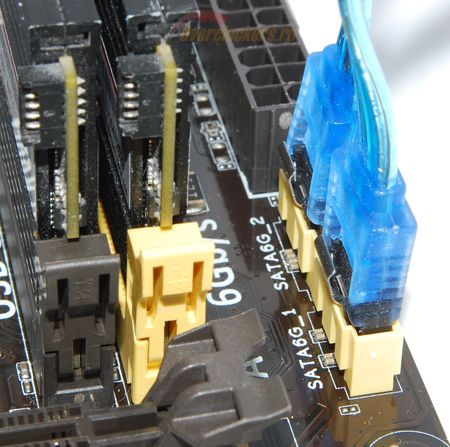

Однако при этом изменилась их ориентация – если на платах ASRock они были расположены в противоположность друг другу, то здесь оба они развернуты в одну сторону и защелки «смотрят» четко в сторону слотов памяти, что вызовет некоторые сложности при переподключениях.
А ведь те два шлейфа, которые лежат в комплекте ASUS AM1M-A как раз именно такие. Интересно, что мешало инженерам ASUS развернуть разъемы SATA параллельно нижнему краю материнской платы? Не думаю, что какие-то прямо совсем неразрешимые препятствия.

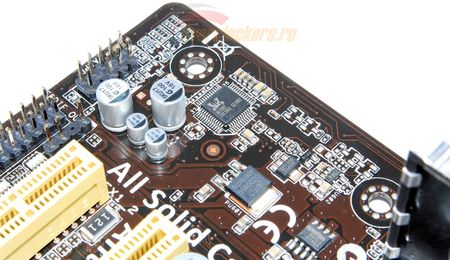

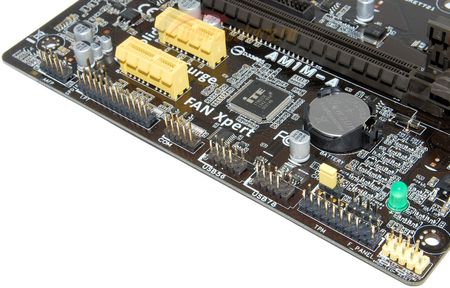

По нижнему краю привычно колодки TPM, четырех портов USB 2.0, COM-порта и LPT, а также колодка аудиоразъемов. Работа последней обеспечивается контроллером Realtek ALC887 (что несколько посовременней, нежели ALC662, выбранного инженерами ASRock).

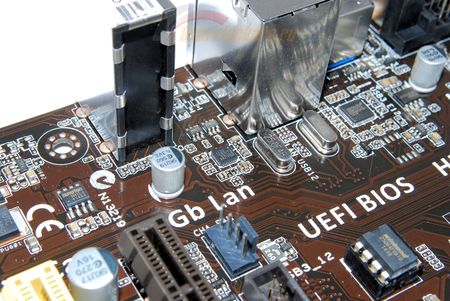

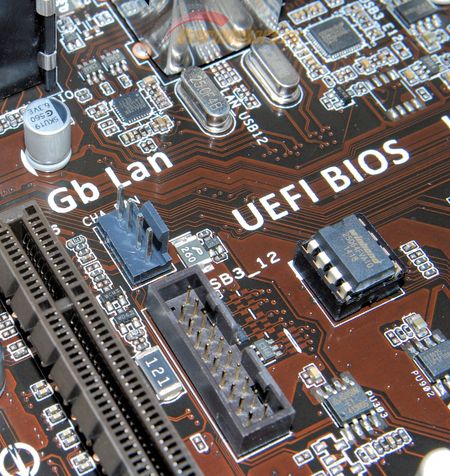

Работу сетевого стека обеспечивает гигабитный контроллер Realtek RTL8111GR.

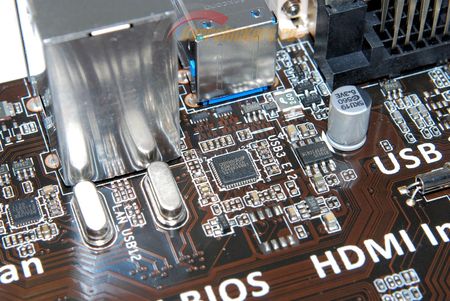

А немногим выше него мы обнаружим и ASMedia ASM1042A. Будучи подключенным к шине PCI-Express (один линк от интегрированного набора системной логики), он обеспечивает работу двух портов USB 3.0. Инженеры ASUS не стали особенно исхитряться в схеме: «родные» порты USB 3.0, которые поддерживаются платформой Kabini, выведены в виде колодки для подключения разъемов на передней панели корпуса системного блока.
А контроллер ASMedia обеспечивает работу тех двух USB 3.0, что установлены на задней панели материнской платы. Обычно наоборот, порты, к которым можно подключиться напрямую, имеют приоритет и именно они являются нативными, но в данном случае все с точностью до наоборот. Надо будет уделить этому моменту особое внимание: неужели скоростные характеристики настолько принципиально разные, что для наиболее употребимых портов на передней панели корпуса было решено задействовать возможности AMD?
На задней панели присутствует весь тот набор разъемов, что может потребоваться рядовому пользователю:
- Один универсальный PS/2 для подключения мыши и клавиатуры, два USB 2.0/1.1;
- Один HDMI;
- Один D-Sub и один DVI-D;
- Два USB 3.0/2.0/1.1;
- Один сетевой порт RJ-45 и два USB 3.0/2.0/1.1;
- Блок аудиоразъемов.
реклама
Таким образом, несмотря на использование более продвинутого аудиокодека, нежели у ASRock, разъемов на задней панели под штекеры все равно только три.
