Возможности BIOS Setup
UEFI меню материнских плат MSI унифицировано и было подробно рассмотрено в недавнем обзоре MSI Z87-G45 Gaming. Отметим лишь основные различия UEFI меню.

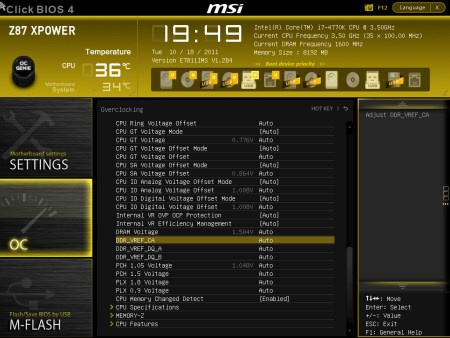

Первое отличие можно обнаружить внизу раздела OC, в списке доступных для изменения напряжений:
реклама
По сравнению с Z87-G45 Gaming здесь добавились управление напряжением терминации памяти и настройки по управлению питанием PLX моста.
Таблица с полным перечнем доступных для изменения напряжений:
Напряжение |
значение, В |
значение, В |
напряжения, В |
VCCIN Voltage |
|
|
|
CPU Core Voltage |
|
|
|
CPU RING Voltage |
|
|
|
CPU GT Voltage |
|
|
|
CPU SA Voltage |
|
|
|
CPU IO Analog Voltage |
|
|
|
CPU IO Digital Voltage |
|
|
|
DRAM Voltage |
|
|
|
DDR_VREF_CA |
|
|
0.015 в диапазоне 0.75-1.15 |
DDR_VREF_DQ_A |
|
|
0.015 в диапазоне 0.75-1.15 |
DDR_VREF_DQ_B |
|
|
0.015 в диапазоне 0.75-1.15 |
PCH 1.05 Voltage |
|
|
|
PCH 1.5 Voltage |
|
|
0.01 в диапазоне 1.5-2.13 |
PLX 1.8 Voltage |
|
|
|
PLX 0.9 Voltage |
|
|
|

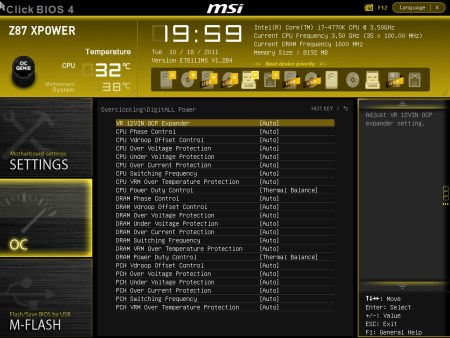

Следующее различие можно обнаружить в подразделе DigitALL Power:
Здесь по сравнению с Z87-G45 Gaming появились расширенные настройки управления питанием оперативной памяти и системной логики Intel Z87, перечень настроек для преобразователя питания процессора остался прежним.
В остальном, отличий в меню разгона нет, все тот же перечень настроек, все тот же перечень доступных для изменения таймингов и все те же диапазоны изменения настроек.
Управление вентиляторами
реклама
В данном подразделе статьи можно ознакомиться с возможностями материнских плат в плане управления оборотами вентиляторов.

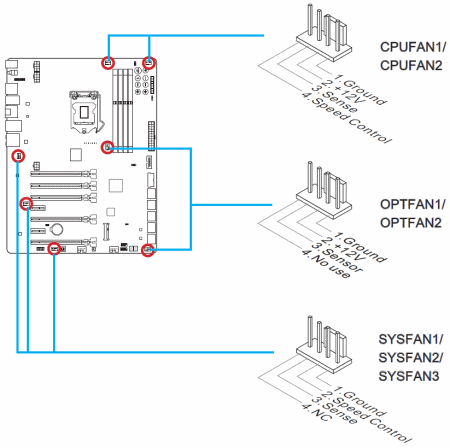

Расположение разъемов для подключения вентиляторов на MSI Z87 XPOWER:
На плате находится семь разъемов для их подключения. Все они полноразмерные 4-pin, то есть должны быть с поддержкой ШИМ-управления скоростью вращения. Разъемы рассредоточены по всей площади платы, к их расположению претензий нет.
Настройки по управлению скоростью вращения крыльчаток содержатся в разделе HARDWARE MONITOR:
Меню предельно простое и удобное: для каждого из вентиляторов можно задать целевые значения минимальной и максимальной температуры процессора, а также уровень скорости, которые будут соответствовать минимальной и максимальной температуре. Динамика изменения скорости вращения при изменении настроек сразу отображается на графике.
Для двух CPU разъемов доступно значение минимальной скорости 12.5 %, для трех System разъемов доступна установка минимальной скорости на 50%. Управление System разъемов можно как привязать к температуре процессора, так и просто зафиксировать скорость вращения на постоянном уровне. В случае с двумя разъемами Optional, доступна только фиксированная скорость вращения, в диапазоне настроек 50%-100%.
Проверка возможностей регулировки оборотов производилась для вентиляторов Scythe Ultra Kaze 2000 (3-pin) и Zalman ZP1225ALM (4-pin) с каждым из разъемов.
Разъем |
Scythe Ultra Kaze 2000 (3-pin), об/мин. |
Zalman ZP1225ALM (4-pin), об/мин. |
CPU 1 |
|
|
CPU 2 |
|
|
System 1 |
|
|
System 2 |
|
|
System 3 |
|
|
Optional 1 |
|
|
Optional 2 |
|
|
Поведение платы схоже с тем, что можно было наблюдать у Z87-G45 Gaming, что неудивительно, ведь у материнских плат одинаковый перечень настроек и одинаковая микросхема Multi-IO. В разъемах CPU 1 и CPU 2 диапазон регулировок шире, но при этом у них нет возможности управления 3-pin вентиляторами, которые всегда будут работать на максимальных оборотах. System и Optional разъемы могут регулировать работу 3-pin, но доступен меньший диапазон настроек.
Тестовый стенд
Тестирование MSI Z87 XPOWER проводилось на следующей конфигурации:
- Процессор: Intel Core i7-4770K 3.5 ГГц (100х35);
- Система охлаждения: СЖО на базе водоблока Watercool Heatkiller 3.0 и циркуляционного насоса Lowara TLC 25-7L;
- Термоинтерфейс: Prolimatech PK-1;
- Оперативная память 1: G.Skill TridentX F3-2400C10D-8GTX;
- Оперативная память 2: Corsair Dominator Platinum CMD8GX3M2B2133C9;
- Жесткий диск: Western Digital Caviar Blue (WD500AAKS), 500 Гбайт;
- Блок питания: Corsair CMPSU-750HX, 750 Ватт;
- Корпус: открытый стенд.
Проверка разгона
Разгон по BCLK
реклама
Перед тем, как перейти непосредственно к результатам разгона, расскажу немного о самом процессе. Выставив изначально все ручные настройки напряжений/частот и привычные для модулей памяти тайминги, я приступил к разгону базовой частоты. Выставил 110 МГц, система перезагрузилась и сбросила настройки, выставил 105 МГц – такая же история. Тут закралась мысль, возможно, что-то делаю не так или материнская плата остро реагирует на какую-либо настройку. Вернул все в Auto, выставив только значение BCLK. Итого, 105 МГц – есть старт, 110 МГц – есть старт, 115 МГц – есть старт. Получалось неплохо, и я решил начать изменение настроек поодиночке.
В итоге с ручными настройками дошел ровно до того, что было выставлено в самом начале, за исключением одного – значения коэффициента CPU Strap. Оказалось, материнская плата не разгоняла частоту DMI/PCI-E, а просто использовала коэффициент 1.25. При дальнейших экспериментах было установлено, что плата в автоматическом режиме меняет значение CPU Strap при разгоне базовой частоты 104.22 -> 104.28 МГц.
По крайней мере, для меня стало открытием, что BCLK должна выставляться независимо от коэффициента CPU Strap, то есть не как на протестированных платах Gigabyte, когда выставляешь базовую частоту 100, коэффициент 1.25 и система стартует с базовой частотой 125 МГц. Здесь же нужная частота просто устанавливается без учета коэффициента, как и на платах ASUS.
Единственное отличие – платы ASUS отдельно показывают устанавливаемое значение частоты DMI/PCI-E, то есть с установкой частот интуитивно не ошибиться. Но здесь все же мой недосмотр с настройками. Видимо, из-за того, что я устанавливал коэффициенты 1.25 и 1.66, не изменяя значения базовой частоты на 125 МГц и 166 МГц, ранее не стартовала MSI Z87-G45 Gaming. С другой стороны, результатов разгона той платы при CPU Strap 1.0 это не оправдывает.

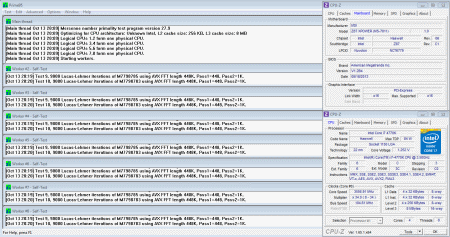

Что ж, с процессом разгона разобрались, пора перейти к рассмотрению результатов. С использованием коэффициента CPU Strap 1.0 материнская плата сохраняла стабильность вплоть до 104.6 МГц:
Конечно, результат далек от лучших, достигнутых с другими системными платами на базе Z87, но в целом диапазона 100-104 МГц достаточно для экспериментов. Тем более что в отличие от Z87-G45 Gaming на разгоне базовой частоты не сказывалась установка высоких частот работы памяти.
Интересно, что в Auto режиме данная базовая частота была бы получена уже при CPU Strap 1.25. Главный вопрос в том, зашиты ли такие установки в материнскую плату или XPOWER просто так подстраивается под возможности разгона процессора? Других экземпляров ЦП/плат у меня нет, возможно, поведение проверит кто-то из читателей. Было бы интересно узнать о результатах.

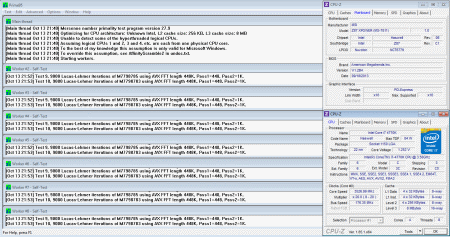

При использовании CPU Strap 1.25 результат разгона базовой частоты составил 145 МГц:
По сравнению с протестированными ранее платами показатель хоть и не рекордный, но очень даже неплохой.
При использовании CPU Strap 1.66 результат разгона BCLK составил 176.35 МГц:
Материнская плата MSI Z87 XPOWER проходила POST при частотах вплоть до 179 МГц, но стабильности не было.
