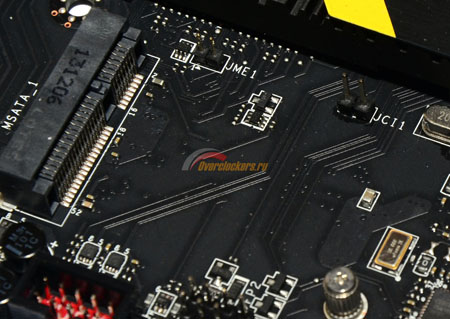

Недалеко от портов расположен разъем mSATA:
Для него не предусмотрено дополнительных контроллеров, используются ресурсы SATA Port 5. За деление ресурсов отвечает микросхема-свитч PI3PCIE 3412ZHE.
Из интересного – в правом нижнем углу платы можно обнаружить индикатор POST-кодов, что позволит легче диагностировать возможные проблемы при разгоне системы или при отсутствии старта:
реклама
Рядом с ним находится светодиод индикации активности HDD, что может быть полезно при бенчмаркинге.

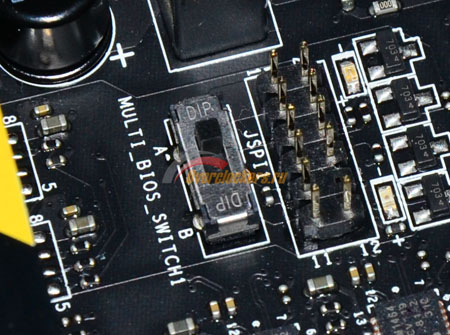

Снизу от слотов оперативной памяти нашлось место для переключателя микросхем BIOS:
Собственно, применение двух микросхем BIOS можно назвать правилом хорошего тона для материнских плат верхнего ценового диапазона.

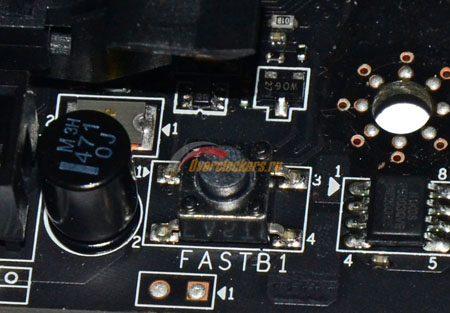

В нижней части платы можно обнаружить кнопку под названием FASTB1:
Ее назначение заключается в том, чтобы войти в UEFI меню при работающей функции «MSI Fast Boot», так как при включении данной опции через нажатие клавиши Del в настройки уже не зайти.

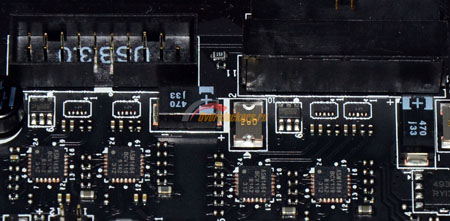

Из интересного можно отметить, что обе колодки для подключения внешних USB 3.0 портов работают через микросхемы ASMedia ASM1464, по одной на каждый порт:
реклама
Если верить описанию микросхем с сайта производителя, это должно повысить стабильность работы портов.

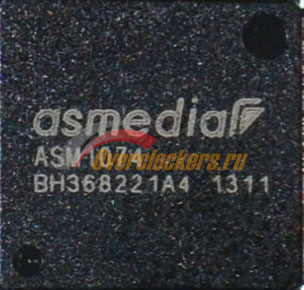

Всего у XPOWER двенадцать разъемов USB 3.0, восемь из которых присутствуют на I/O панели, а четыре реализованы в виде колодок для подключения корпусных портов. Набор системной логики Intel Z87 поддерживает до шести таких портов, так что ясно, что без сторонних контроллеров не обошлось. Для расширения количества USB 3.0 задействовано два концентратора ASMedia ASM1074:
Каждый из них обеспечивает работу четырех портов, на входе используя ресурсы лишь одного. Оба концентратора расположены у I/O панели материнской платы, соответственно, все восемь портов I/O панели подключены через них. А вот обе колодки подключены напрямую к Intel Z87.
Как и на недавно протестированной MSI Z87-G45 Gaming, звуковой кодек сверху накрыт крышкой:

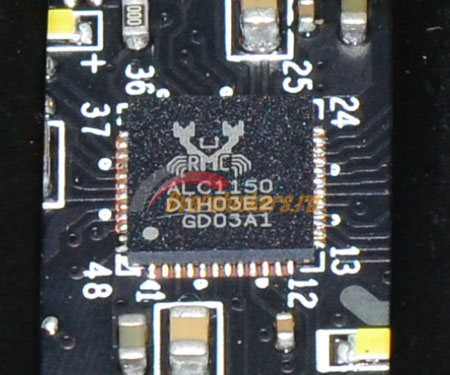

Под ней скрывается все тот же Realtek ALC1150:
В качестве сетевого контроллера применен Atheros Killer E2205:

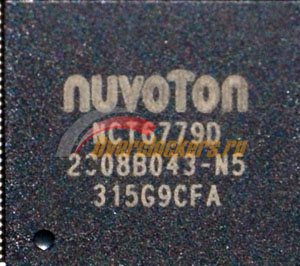

В качестве Multi-IO используется микросхема Nuvoton NCT6779D:
На задней панели MSI Z87 XPOWER расположены:
- Один PS/2 порт для клавиатуры/мыши;
- Одна кнопка ClearCMOS;
- Один модуль Wi-Fi/Bluetooth;
- Один оптический S/PDIF;
- Один DisplayPort;
- Два HDMI;
- Один LAN;
- Восемь USB 3.0;
- Два USB 2.0;
- Шесть аудио входов/выходов 3.5-мм mini-jack.
реклама
На материнской плате не стали реализовывать видеовыходы, занимающие много места, такие как DVI или D-Sub, освободившееся пространство задействовали под порты USB, которых здесь десять штук. На мой взгляд, такая конфигурация удобнее, нежели конфигурации с малым количеством портов USB, но с DVI или D-Sub, а то и с ними обоими.

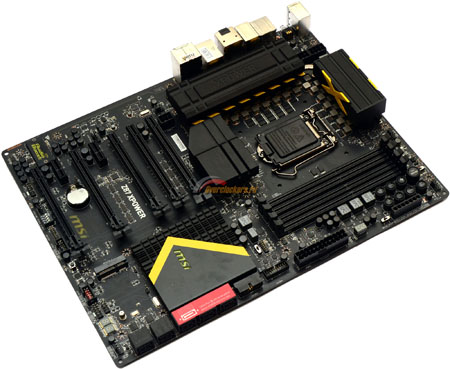

Фотография MSI Z87 XPOWER, позволяющая оценить высоту компонентов:

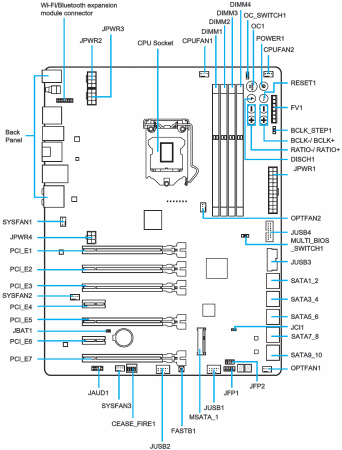

Расположение элементов.
