Разгон оперативной памяти
Для начала проверим работу режимов Load-Line Calibration для напряжения питания памяти:
Напряжение |
|
замер мультиметром, В |
замер мультиметром, В |
DRAM Vdroop Offset Control Auto |
|
|
|
DRAM Vdroop Offset Control 30% |
|
|
|
DRAM Vdroop Offset Control 70% |
|
|
|
DRAM Vdroop Offset Control 100% |
|
|
|
Какой-либо реакции на изменение настроек плата MSI не показала. Отмечу, что доступны значения 5%, 10%, 15%, 20%, 25%, 30%, 35%, 40%, 45%, 55%, 70%, 85% и 100%, но, как показала практика, в проверке всего перечня настроек нет смысла.
Осталось проверить, для всех ли значений напряжения питания памяти MSI Z87 XPOWER настолько точна:
реклама
в UEFI, В |
в простое, В |
под нагрузкой, В |
|
|
|
|
|
|
|
|
|
|
|
|
Замеры производились при помощи мультиметра Mastech MY64. Как видно по приведенным результатам, материнская плата выставляет напряжение питания памяти очень точно, прямо глаз радует.

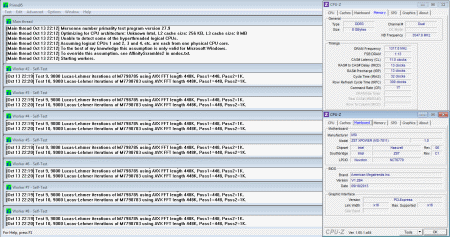

Комплект G.Skill на MSI Z87 XPOWER заработал на частоте 2636 МГц:
Примерно такой же результат показывают и модели ASUS серии ROG.

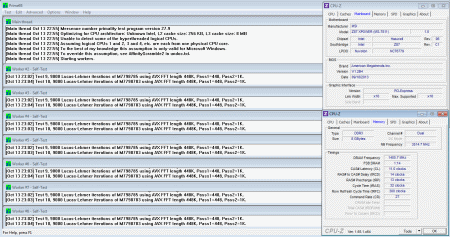

Комплект Corsair заработал на частоте 2811 МГц:
Maximus VI Formula с этим же комплектом памяти проходила тест максимум при 2803 МГц. Стоит отметить, что MSI Z87 XPOWER – пока единственная из протестированных плат, которая достигла результата разгона с работоспособным коэффициентом частоты работы памяти Х28, на других материнских платах этот комплект приходилось разгонять с множителем Х26.66.
реклама
Разгон процессора
Работа Load-Line Calibration для CPU Input Voltage:
Напряжение |
|
замер мультиметром, В |
нагрузкой, замер мультиметром, В |
CPU Vdroop Offset Control Auto |
|
|
|
CPU Vdroop Offset Control 20% |
|
|
|
CPU Vdroop Offset Control 40% |
|
|
|
CPU Vdroop Offset Control 55% |
|
|
|
CPU Vdroop Offset Control 70% |
|
|
|
CPU Vdroop Offset Control 85% |
|
|
|
CPU Vdroop Offset Control 100% |
|
|
|
Поведение материнской платы менее логично, чем в случае с Z87-G45 Gaming, ибо на сей раз при переборе режимов работы входное напряжение изменялось не только под нагрузкой, но и в простое. При этом стоит отметить, что среди доступных режимов не оказалось такого, при котором напряжение питания не менялось бы при переходе к нагрузке, в то время как у Z87-G45 Gaming такой режим был. Замеры производились при помощи мультиметра Mastech MY64. Для дальнейших экспериментов был выбран режим работы 85%.
Штатный термоинтерфейс между кристаллом и теплораспределителем был заменен на жидкий металл, да и в качестве системы охлаждения теперь применяется СЖО, а не используемый ранее Zalman CNPS10X Performa, так что порог разгона по сравнению с первыми протестированными платами существенно отодвинут.
В качестве теста стабильности был выбран тест LinX с режимом доступной памяти 3072 Мбайта, как наиболее подходящий по совокупности нескольких параметров (высокое энергопотребление и температурный режим, требовательность к стабильности CPU Cache, повторяемость результатов, показ результатов производительности).
Материал, посвященный влиянию разгона Haswell на производительность, показал, что нет нужды в максимальном разгоне CPU Cache, так что для разгона процессора использовался множитель CPU Ring x45.

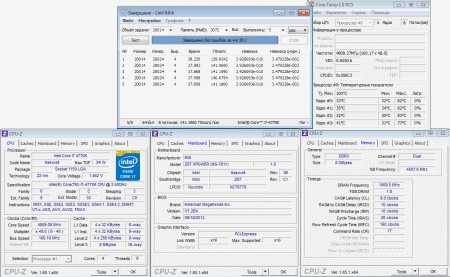

Результат разгона, достигнутый с MSI Z87 XPOWER, составил 4809 МГц:
Обычный показатель для стендового процессора.
Используемые напряжения ЦП:
- CPU Input Voltage: 2.26 В;
- CPU Core Voltage: 1.455 В;
- CPU Cache Voltage: 1.35 В.
Помимо теста на разгон было интересно проверить, не привело ли использование 32-хфазного преобразователя питания CPU к снижению КПД, и, соответственно, к увеличению энергопотребления. Для этого были проведены замеры энергопотребления в простое и под нагрузкой для двух режимов работы материнских плат – с включенным динамическим контролем активности фаз и без оного. В качестве ориентира для сравнения выступила рассмотренная ранее MSI Z87-G45 Gaming.
Замер с активным контролем активности фаз питания:
Модель |
в простое, ватт |
под нагрузкой, ватт |
MSI Z87-G45 Gaming |
|
|
MSI Z87 XPOWER |
|
|
Замер с выключенным контролем активности фаз питания:
реклама
Модель |
в простое, ватт |
под нагрузкой, ватт |
MSI Z87-G45 Gaming |
|
|
MSI Z87 XPOWER |
|
|
Как видно по результатам замеров, в среднем потребление процессора на Z87-G45 Gaming ниже, особенно это касается режима простоя при выключенном контроле активности фаз. Но в целом сильной разницы нет.
Замеры энергопотребления производились с помощью мультиметра Mastech MY64 и 50 А 75 мВ шунта (75ШИП1-50-0.5) в разрыве плюса 8-pin кабеля питания. В качестве нагрузки выступил тест Prime 95 Small FFTs.
Температурный режим материнской платы
Замер температур осуществлялся при помощи термопары K-типа и мультиметра Mastech MY64, температура воздуха в помещении на момент замера ~23-24 градуса по Цельсию.
Так как теперь с процессором используется СЖО, радиаторы преобразователя питания легко оставить без обдува, создав тем самым максимальную нагрузку на материнскую плату.
В качестве теста для прогрева использовался Prime 95 Small FFTs.
Радиатор |
в простое |
под нагрузкой |
Радиатор сверху от процессорного разъема |
|
|
Радиатор слева от процессорного разъема |
|
|
Радиатор снизу от процессорного разъема |
|
|
Радиатор набора системной логики |
|
|
При прохождении стресс-теста радиаторы по сравнению с другими протестированными ранее материнскими платами оказались рекордно холодными, однако проблемы с прохождением все же возникли.
Несмотря на комфортный температурный режим, и отсутствие перегрева как радиаторов, так и текстолита, и пластин с обратной стороны платы, стабильной работы без обдува добиться не удалось. Минут через десять после включения нагрузки появлялся высокочастотный писк, и еще через некоторое время система перезагружалась через старт-стоп.
В итоге, единственное, что осталось сделать – зафиксировать работу системы на видеозаписи:
Встроенный звук
Тестирование встроенного звука производилось при помощи RightMark Audio Analyzer 6.2.5 в режиме 16 бит / 44.1 КГц, как в наиболее часто используемом на ПК.
Используемый на материнской плате кодек – Realtek ALC1150.
|
|
|
Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ |
|
|
Уровень шума, дБ (А) |
|
|
Динамические диапазон, дБ (А) |
|
|
Гармонические искажения, % |
|
|
Гармонические искажения + шум, дБ(A) |
|
|
Интермодуляционные искажения + шум, % |
|
|
Взаимопроникновение каналов, дБ |
|
|
Интермодуляции на 10 кГц, % |
|
|
Общая оценка |
|
|
Сравнение с MSI Z87-G45 Gaming:
аудиокодек |
Realtek ALC1150 |
Realtek ALC1150 |
||
|
|
|
|
|
Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ |
|
|
|
|
Уровень шума, дБ (А) |
|
|
|
|
Динамические диапазон, дБ (А) |
|
|
|
|
Гармонические искажения, % |
|
|
|
|
Гармонические искажения + шум, дБ(A) |
|
|
|
|
Интермодуляционные искажения + шум, % |
|
|
|
|
Взаимопроникновение каналов, дБ |
|
|
|
|
Интермодуляции на 10 кГц, % |
|
|
|
|
Общая оценка |
|
|
|
|
Результаты плат близки, хотя Z87-G45 Gaming показывает чуть лучшие значения.
Заключение
После тестирования материнской платы остались противоречивые впечатления: с одной стороны, Z87 XPOWER показала хорошие результаты разгона, адекватную реакцию на изменение настроек, и лучшую среди рассмотренных плат работу с оперативной памятью. Впечатляет и забота об удобстве процесса разгона – есть кнопки, позволяющие изменять коэффициент умножения процессора и значение базовой частоты «на лету», есть индикатор POST-кодов, индикатор активности HDD, удобные в работе точки замера напряжений. Как итог, с точки зрения оверклокерских возможностей, к модели MSI нет никаких претензий.
Нет их и с точки зрения мультимедиа-возможностей: на материнской плате присутствует сразу двенадцать портов USB 3.0, есть десять портов SATA 6 Гбит/с, а также разъем mSATA, есть поддержка интерфейсов Wi-Fi/Bluetooth.
Но, с другой стороны, непонятно, зачем производителем выбран форм-фактор XL-ATX, под который еще придется поискать корпус, ведь в подавляющее большинство «системников» такая плата просто не влезет. Непонятно, почему при использовании данного форм-фактора инженеры наделили плату только семью слотами расширения, при доступных для XL-ATX девяти. Да и саму конфигурацию слотов не назвать идеальной, несмотря на то, что она ориентирована на поддержку 4-way SLI и CrossFireX связок.
Помимо этого можно отметить отсутствующий функционал по управлению оборотами 3-pin вентиляторов в разъемах CPU1 и CPU2, у конкурирующих системных плат ASUS такой проблемы нет. Еще одной проблемой стал температурный стресс-тест, который материнская плата не смогла пройти, несмотря на видимое отсутствие перегрева элементов.
Плюсы:
- Наличие индикатора POST-кодов и кнопок включения/перезагрузки системы;
- Наличие возможности разгона «на лету», как для коэффициента умножения процессора, так и для базовой частоты;
- Наличие удобной колодки для замера напряжений;
- Десять USB портов на I/O панели;
- Наличие модуля Wi-Fi / Bluetooth;
- Встроенный звук с усилителем для наушников;
- Предсказуемость материнской платы при разгоне, хорошие возможности разгона процессора;
- Хорошая работа с оперативной памятью, а также высокая точность в установке напряжения питания памяти;
- Богатый комплект поставки.
Минусы:
- Высокая стоимость;
- Плата не смогла пройти температурный стресс-тест, несмотря на отсутствие перегрева – сначала появлялся высокочастотный писк, далее она уходила в перезагрузку;
- Использование форм-фактора XL-ATX.
Страница материнской платы MSI Z87 XPOWER на официальном сайте производителя:
Выражаем благодарность:
- Компании MSI за предоставленную на тестирование материнскую плату MSI Z87 XPOWER.
