Дизайн и особенности платы

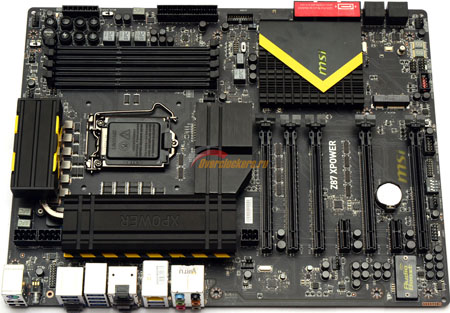

MSI Z87 XPOWER выполнена в размерах форм-фактора XL-ATX, ее габариты составляют 345 x 264 мм. Такие размеры материнской платы могут привести к проблеме выбора корпуса, ведь одно дело, когда системная плата увеличена в ширину, в таком случае запаса свободного пространства обычно хватает. Но когда плата увеличена в высоту (а здесь 345 мм против 305 мм у форм-фактора АТХ), это может стать проблемой.

По фотографии модели MSI можно судить о том, что особой нужды в форм-факторе XL-ATX не заметно. Ладно бы задействовали девять слотов расширения вместо семи, но нет. Получается, увеличили размеры, но по оснащению остались на том же уровне, который спокойно умещается и в обычный ATX. Основную часть пространства, которое «растянуло плату», занимает массивный радиатор под процессорным разъемом.

Если же не брать в расчет неэффективное использование места, то к дизайну платы придраться особо не получится. Видеокарта ни при каких условиях не помешает установке модулей оперативной памяти или габаритным системам охлаждения процессора, размер радиаторов преобразователя питания CPU позволяет надеяться на их высокую эффективность, есть множество портов USB и SATA, кнопки включения/перезагрузки системы и кнопки разгона «на лету».

С обратной стороны платы можно увидеть, что для всех радиаторов применено винтовое крепление, причем для самого крупного, расположенного слева от разъема ЦП, используется трехточечное крепление, позволяющее избежать проблем с контактом радиатора и силовых элементов при изгибе платы. Там же можно обнаружить целую россыпь светодиодов, сосредоточенных в двух местах: во-первых, ярко подсвечен логотип MSI, во-вторых, подсвечена дорожка, идущая от звукового кодека к I/O панели и к колодке для подключения корпусных аудиовыходов.

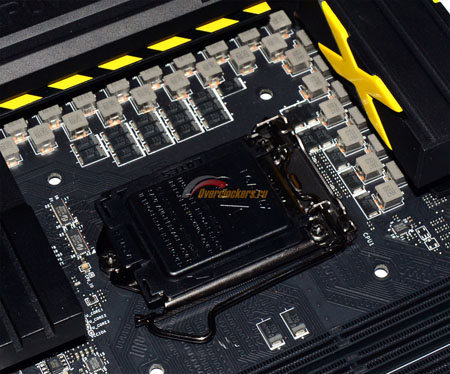

Пространство вокруг процессорного разъема окружено высокими радиаторами:

Они не должны ухудшить совместимость с крупными кулерами, но способны затруднить процедуру установки систем охлаждения.

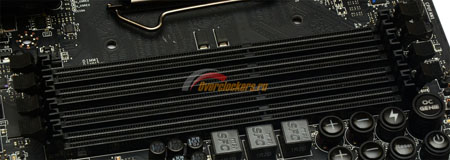

Под DDR3 память распаяно четыре слота, которые оборудованы защелками с обеих сторон:

По сравнению со слотами, где защелки только с одной стороны, такая конфигурация удобнее, поскольку позволяет лучше зафиксировать модули памяти. И, как уже упоминалось, установленная видеокарта слотам оперативной памяти не помешает – разъемы расположены на разной высоте, на достаточном удалении друг от друга.

Производителем заявлены следующие режимы работы DDR3: 1333 / 1600 / 1866 (разгон) / 2000 (разгон) / 2133 (разгон) / 2200 (разгон) / 2400 (разгон) / 2600 (разгон) /2666 (разгон) / 2800 (разгон) / 3000 (разгон) МГц. Список частот, доступный в BIOS материнской платы: 800, 1066, 1333, 1400, 1600, 1800, 1866, 2000, 2133, 2200, 2400, 2600, 2666, 2800, 2933, 3000, 3200 МГц.

Для активации режима Dual Channel необходимо устанавливать планки памяти через слот, то есть либо в 1/3, либо в 2/4. Производителем рекомендуется последняя конфигурация.

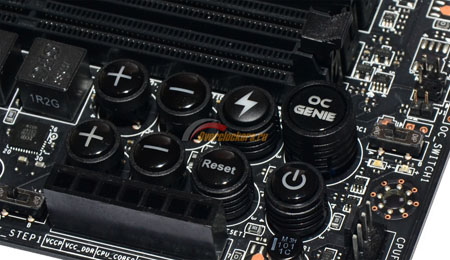

Рядом со слотами оперативной памяти расположились основные органы управления платой и ее оверклокерские бонусы:

Приведу их список:

• Колодка с точками замера основных напряжений в системе;
• Кнопки «+» и «-» для изменения «на лету» значения базовой частоты и коэффициента умножения процессора;
• Переключатель, позволяющий выбрать шаг изменения базовой частоты при помощи кнопок «+» и «-». При одном положении базовая частота изменяется на 0.1 МГц, при втором – на 1 МГц;
• Кнопки включения и перезагрузки системы;
• Кнопка активации режима авторазгона OC GENIE и переключатель, позволяющий выбрать один из двух режимов авторазгона;
• Кнопка «Discharge Button», нажатие которой эквивалентно вытаскиванию из материнской платы батарейки.

Кнопки включения/перезагрузки не назвать уникальной вещью, их можно встретить на множестве материнских плат других производителей, не удивить и точками замера напряжений, хотя здесь преимущество уже у MSI, все же это не просто голые точки на плате, а именно удобная колодка.

А вот что действительно понравилось, так это кнопки разгона «на лету», если бы частотный потенциал CPU не был бы ранее изучен вдоль и поперек, они бы, безусловно, пригодились бы, упростив процесс. Помнится, пользовался чем-то похожим еще три года назад, когда стендовой платой была MSI P55-GD65, но тогда процессоры гнались не множителем, а только шиной.

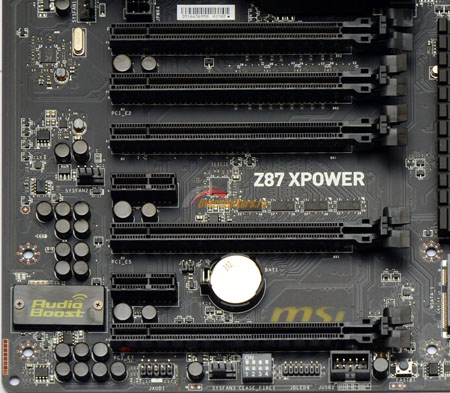

Конфигурация слотов расширения:

Конфигурация слотов сверху вниз:

• PCI-E 3.0 X16/8/0;
• PCI-E 3.0 X16/0;
• PCI-E 3.0 X8/0;
• PCI-E 2.0 X1;
• PCI-E 3.0 X16/8/0;
• PCI-E 2.0 X1;
• PCI-E 3.0 X8/0.

Такое решение спорно, ведь в рамках использования форм-фактора XL-ATX можно было оснастить плату сразу девятью разъемами, а не привычными для обычного ATX семью слотами.

Помимо того, что количество портов не максимально для используемого форм-фактора, спорной можно назвать и саму конфигурацию: сначала идут три полноразмерных разъема, потом через один порты PCI-E 2.0 X1 и оставшиеся полноразмерные слоты. Из плюсов можно отметить разве что возможность использования 4-Way SLI и CrossFireX конфигураций.

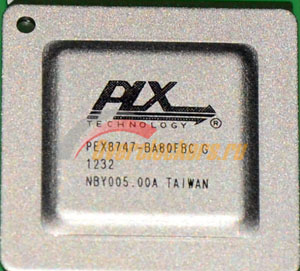

Вся пятерка полноразмерных слотов берет свое начало от шестнадцати процессорных линий PCI-Express. Для расширения возможностей использован дополнительный контроллер PLX PEX8747:

Он обеспечивает работу тридцати двух линий PCI-Express при шестнадцати входных. Через него работают слоты 1, 3, 5 и 7. Доступные режимы работы: 16+16, 8+8+8+8 и 8+8+16. Для деления ресурсов между PCI-E используются микросхемы-свитчи PI3PCIE 3412ZHE:

Всего в конфигурации слотов расширения задействовано шестнадцать таких микросхем: по четыре штуки используется для деления ресурсов между слотами 1, 3 и 5, 7, еще восемь делят ресурсы между вторым слотом и самим мостом PLX, как следствие, второй слот работает напрямую от процессора. Отмечу, что при его использовании все остальные полноразмерные разъемы становятся недоступными.

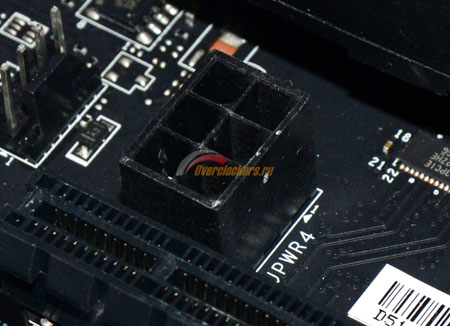

Поскольку Multi-GPU конфигурации могут дать значительную нагрузку на материнскую плату, то сверху от слотов расположен 6-pin разъем дополнительного питания.

Его рекомендуется задействовать при установке двух и более графических адаптеров.

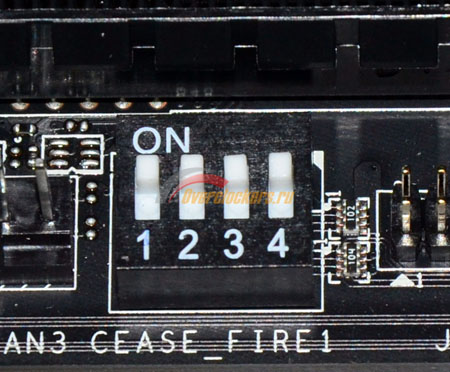

В нижней части слотов расширения расположен набор переключателей:

Они позволяют отключать ненужные PCI-E слоты. Для включения/выключения доступны разъемы, идущие от моста PLX, то есть 1, 3, 5 и 7.

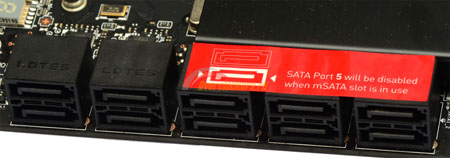

Порты SATA расположены вдоль правого края материнской платы:

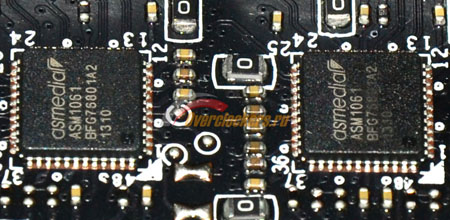

На MSI Z87 XPOWER в наличии десять портов SATA, все десять поддерживают стандарт SATA 6 Гбит/с. Шесть портов обеспечиваются набором системной логики Intel Z87, для четырех дополнительных используется два контроллера ASMedia ASM1061.
