Система охлаждения
Система охлаждения материнской платы состоит из четырех радиаторов, три из которых соединены тепловой трубкой в общую конструкцию.

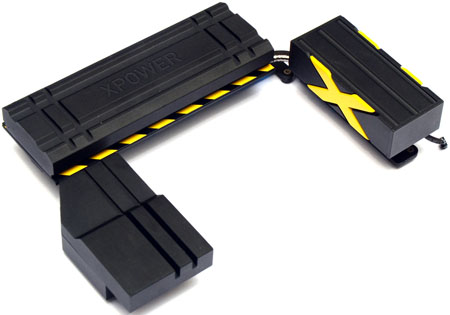

Основная конструкция, состоящая из трех теплорассеивателей, отводит тепло от преобразователя питания процессора, а также от моста PLX PEX8747:
реклама

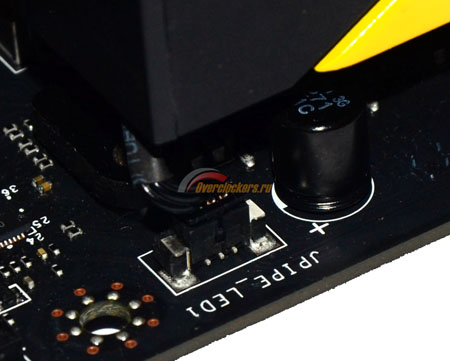

Система очень крупная и увесистая, проблем с температурным режимом при таких размерах возникнуть не должно. Отдельно отмечу, что для снятия радиаторов с материнской платы недостаточно открутить все винты крепления, дополнительно радиатор будет удерживаться проводом питания, идущим от платы:
Он ответственен за подсветку радиатора.
Несмотря на большие размеры системы охлаждения, проблем с равномерностью прижима нет:

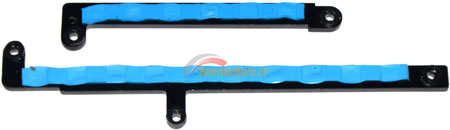

Как для преобразователя питания процессора, так и для PLX моста используется термопрокладка средней толщины. Равномерность прижима осуществляется при помощи прижимных пластин, расположенных с обратной стороны платы:
Дополнительной защитой от неравномерного прижима служит и крепление самого крупного радиатора не на две точки, а на три, с винтом в центре конструкции.
реклама

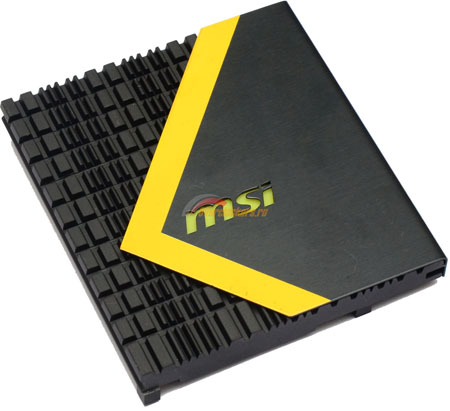

За температурный режим набора системной логики переживать не придется, используемого радиатора должно хватить с большим запасом:

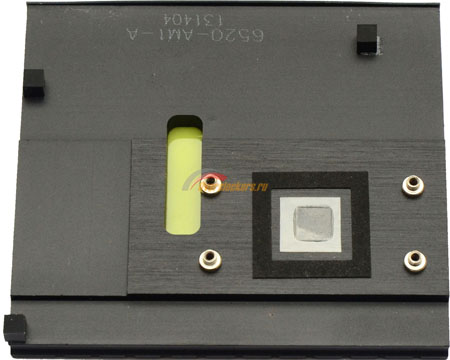

Для защиты кристалла от скола по краям предусмотрены резиновые выступы:
Да и само крепление на четыре винта не дает повода усомниться в надежности решения. Термоинтерфейс похож на оный у недавно протестированной Z87-G45 Gaming, такая же высохшая субстанция, которую лучше сразу заменить.
Система питания

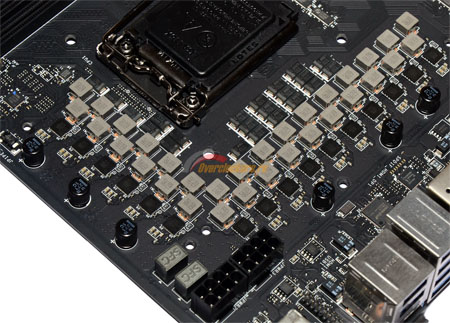

Преобразователь питания процессора у материнской платы можно назвать исполинским:

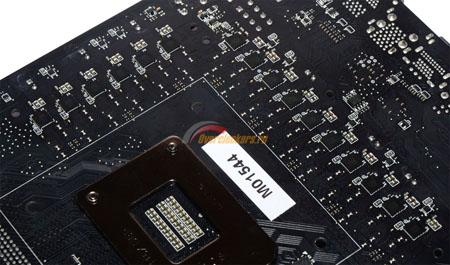

Он построен на базе тридцати двух микросхем International Rectifier IR3550, каждая из которых по отдельности способна выдать до 60 А тока, суммарно получаются весьма дикие цифры.
В качестве ШИМ-контроллера применен International Rectifier IR3563B, для расширения его возможностей используется восемь микросхем IR3599, каждая из которых способна обеспечить работу четырех фаз питания. В общем, пусть и с «учетверителями», но преобразователь питания процессора можно назвать тридцатидвухфазным.
Вопрос лишь в том, нужно ли LGA 1150, да и вообще любой другой материнской плате тридцать две фазы питания? Исходя из документации на микросхемы IR3550, сильное падение КПД у них начинается при нагрузке 5 А и менее, то есть в пересчете на 32-хфазный преобразователь добиться приемлемого КПД можно при нагрузке свыше 160 А, в то время как разогнанный с жидкостным охлаждением Core i7-4770K едва ли даст нагрузку свыше 120 А. То есть, часть преобразователя питания (причем в большинстве случаев – большая часть) платы, скорее всего, не будет использоваться в работе.

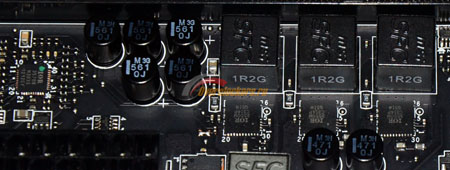

Преобразователь питания памяти трехфазный:
В качестве контроллера используется International Rectifier IR3570B, в качестве транзисторов – микросхемы International Rectifier IR3550.
реклама
Технические характеристики
Поддерживаемые процессоры | Intel® Socket 1150 for 4th Generation Core™ i7/Core™ i5/Pentium®/Celeron® Processors Supports Intel® 22 nm CPU Supports Intel® Turbo Boost Technology 2.0 * The Intel® Turbo Boost Technology 2.0 support depends on the CPU types. |
Системная шина, частота | DMI 2.0 |
Системная логика | Intel Z87 |
Оперативная память | 4 x 240-pin DDR3 DIMM, двухканальный режим, до 32 Гбайт при частоте 1066/1333/1600/1866 (разгон)/2000 (разгон)/2133 (разгон)/2200 (разгон)/2400 (разгон)/2600 (разгон)/2666 (разгон)/2800 (разгон)/3000 (разгон) МГц |
Слоты расширения | 1x PCI-E 3.0 X16/0 (native); 2x PCI-E 3.0 X16/8/0; 2x PCI-E 3.0 X8/0; 2x PCI-E 2.0 X1 |
Поддержка Multi-GPU | SLI и CrossFireX в конфигурациях до четырех графических адаптеров Доступные режимы работы слотов: x0/ x16/ x0/ x0/ x0, x16/ x0/ x0/ x16/ x0, x8/ x0/ x8/ x16/ x0 x8/ x0/ x8/ x8/ x8 |
Поддержка SATA/RAID | Intel Z87: 6x SATA 6 Гбит/с RAID 0, RAID 1, RAID 10, RAID 5 1x mSATA, разделяет ресурсы с SATA Port 5 2x ASMedia ASM1061: 4x SATA 6 Гбит/с |
Поддержка eSATA | Нет |
Поддержка IDE и FDD | Нет |
Сеть | 1x Killer E2205 Gigabit LAN controller |
Беспроводная сеть | Wi-Fi/Bluetooth expansion module with Intel Centrion Wireless-N2230 chip. Supports Wi-Fi 802.11 b/g/n, dual band up to 300 Mbps speed. Supports Intel Wireless Display (WiDi) Supports Bluetooth v4.0 (includes Bluetooth Low Energy and Bluetooth 3.0+HS) |
Аудио | Realtek® ALC1150 Codec - 7.1-Channel High Definition Audio - Supports S/PDIF output |
USB 2.0 | Intel Z87: 6x USB 2.0 |
USB 3.0 | Intel Z87: 4x USB 3.0 2x ASMedia ASM1074: 8x USB 3.0 |
IEEE-1394 | Нет |
Системный мониторинг | Nuvoton NCT6779D |
Питание материнской платы | ATX 24-pin, 2 x 8-pin ATX 12V, 6-pin PCI-E |
Разъемы задней панели | 1 x PS/2 порт для клавиатуры/мыши 1 x Кнопка ClearCMOS 1 xМодуль Wi-Fi/Bluetooth 1 x Оптический S/PDIF 1 x DisplayPort 2 x HDMI 1 x LAN 8 x USB 3.0 2 x USB 2.0 6 аудио входов/выходов 3.5-мм mini-jack |
Фирменные технологии | OC Certified Audio Boost Killer Ethernet Military Class 4 OC Genie 4 Click BIOS 4 Intel Wireless Display NVIDIA SLI AMD CrossFire Lucid VIRTU MVP 2.0 Sound Blaster X-Fi MB3 GO2BIOS Easy Button Direct OC V-Check Points Clear CMOS Button Total Fan Control Gaming Device Port Super Charger Super RAID Wi-Fi Bluetooth Command Center |
Размеры, мм | 345 x 264 |
Форм-фактор | XL-ATX. |
