Тестовый стенд
Тестирование ASUS ROG Maximus X Apex проводилось на следующей конфигурации:
- Процессор: Intel Core i7-8700K;
- Система охлаждения: жидкостное охлаждение Thermaltake Water 3.0 Ultimate (CL-W007-PL12BL-A);
- Термоинтерфейс: Arctic Cooling MX-2;
- Оперативная память: 2 х 8 Гбайт G.Skill TridentZ DDR4-3600 (17-18-18-38 1.35 В; Samsung B-die; одноранговая; F4-3600C17D-16GTZ);
- Блок питания: Aerocool Templarius Imperator 1150 мощностью 1150 Ватт (образец из этого обзора);
- Видеокарта: PNY GeForce GTX 1080 XLR8 OC Gaming (VCGGTX10808XGPB-OC);
- Накопитель: Plextor S3C 128 Гбайт (Silicon Motion SM2254G и 14 нм TLC NAND SK Hynix + 1.01; из этого обзора);
- Корпус: открытый стенд;
- Операционная система: Microsoft Windows 10 x64 Fall Creators Update «Домашняя» сборка 16299.192.
Практическая эксплуатация и разгон
Модель ASUS ROG Maximus X Apex позиционируется как «разгонная», а потому вполне логично ожидать от нее хорошего поведения при экспериментах. Так оно и вышло на самом деле: материнская плата ни разу не «залипла», не ушла в цикл, настройки выставлялись корректно.
Напряжение, подаваемое на процессор под нагрузкой, незначительно выше, чем выставленное в настройках, и программный мониторинг отображает его достаточно точно. В последнем удивило то, что мониторинг сам по себе точно так же, как и на бюджетных вариантах, демонстрирует небольшое разрешение (например, 1.24 В плата не отобразит – либо 1.232, либо 1.248 В).
реклама
Не избавлена системная плата и от традиционного завышения VCCIO и VCCSA – в режиме «Auto» при высоких частотах памяти (3600 МГц и выше) эти напряжения выставлялись равными 1.22 и 1.27 В. Без использования качественного охлаждения есть риск повреждения процессора.
Зато исправлена ошибка свойственная платформе LGA 1151v1 в целом: так называемый «кукурузный разгон» памяти отсутствует – показатели производительности адекватны.

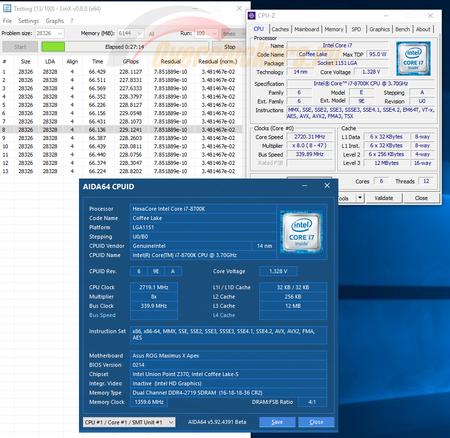

Разгон по BCLK рабочий:
А вот дальше началось «веселье». По независящим причинам пришлось сменить процессор, это уже другой экземпляр Intel Core i7-8700K, нежели используемый ранее. И данный образец хуже по всем пунктам.
Для полноценного разгона по ядрам нужно скальпирование (снятие штатной крышки теплораспределителя) и замена штатного заводского термоинтерфейса на нормальный, иначе этот образец в более-менее интенсивных тестах просто «кипит».
реклама

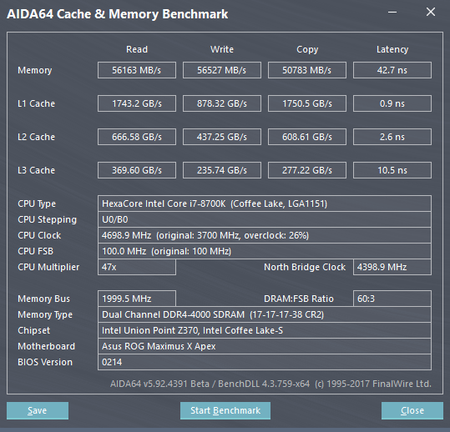

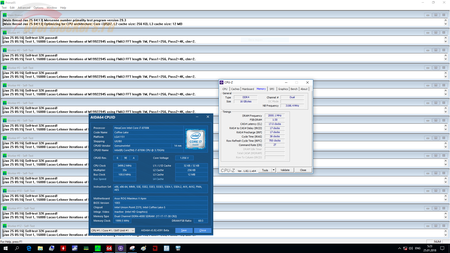

Да и с разгоном памяти у него не очень. При разгоне самой памяти удалось добиться стабильной работы на частоте 4000 МГц с таймингами 17-17-17 (вместо 4000-16-16-16, на которые способен данный комплект).
А приступив к разгону процессора с повышением напряжения VCore, пришлось снижать VCCSA и VCCIO, что привело к неспособности нового Intel Core i7-8700K удерживать память на высокой частоте. Иначе он просто перегревался и впадал в троттлинг. Продолжительные игры, напоминавшие игры с весами сразу с несколькими чашами, а не двумя…
Удалось стабилизировать систему и обойти перегревы в различных тестах, лишь отказавшись от части разгона оперативной памяти.

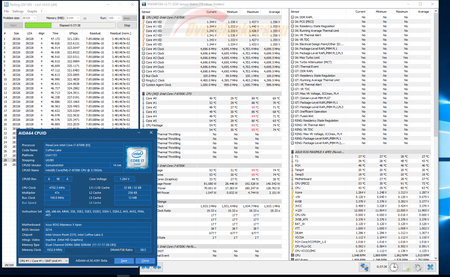

Итогом стали частоты 4700 МГц по процессорным ядрам и 3866 МГц 17-17-17 по памяти.

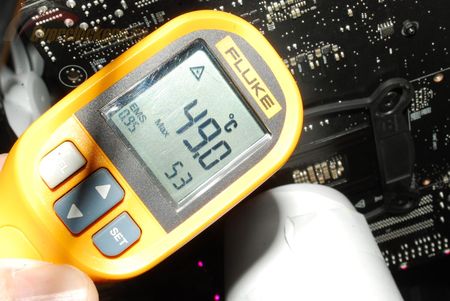

Температура цепей питания отличная. Несмотря на использование системы жидкостного охлаждения без обдува, максимальная температура, которую удалось нащупать пирометром, составила 49°C.
С тыльной стороны печатной платы температура чуть выше: 53°C.
Подсистема хранения данных
Тестирование SATA 6 Гбит/с – Toshiba OCZ Trion 150 960 Гбайт. Тестирование M.2 PCIe – Samsung SM961 128 Гбайт. Тестирование USB – Toshiba OCZ Trion 150 960 Гбайт через адаптер SATA>USB JMicron JMS578.
Показатели быстродействия ASUS ROG Maximus X Apex в целом не отклоняются от ожидаемых.
реклама
Заключение
Досадно, что пришлось сменить процессор, из-за чего разгон оказался не столь хорош, как мог бы быть. Но даже в такой ситуации материнская плата ASUS проявила себя неплохо: довольно точная установка напряжений и программный мониторинг, практически в прямом смысле «холодный» VRM.
Системная плата ASUS ROG Maximus X Apex предназначена именно для экспериментов с разгоном: всего два слота памяти, а не четыре, нет избыточного оснащения, зато различных диагностических фишек хватит с лихвой – от точек замера напряжений и отключения слотов PCIe до десятка с лишним разъемов для подключения вентиляторов и системы мониторинга образования конденсата.
Причем совсем скромной модель назвать нельзя: два сетевых контроллера, один из которых поддерживает подключение со скоростью передачи данных до 5 Гбит/с, дополнительный контроллер USB 3.1 Gen2, два посадочных места M.2. По сути более-менее заметным (на мой взгляд) будет лишь меньшее число слотов памяти, но здесь стоит помнить о позиционировании новинки.
По итогам обзора материнская плата ASUS ROG Maximus X Apex получает награду:
Выражаем благодарность:
- Компании ASUS за предоставленную на тестирование материнскую плату ASUS ROG Maximus X Apex.
