Аппаратная составляющая BIOS, средства диагностики и управления
Индикатор POST-кодов работает на плате всегда (по крайней мере, параметра, его отключающего, мне в BIOS найти не удалось).

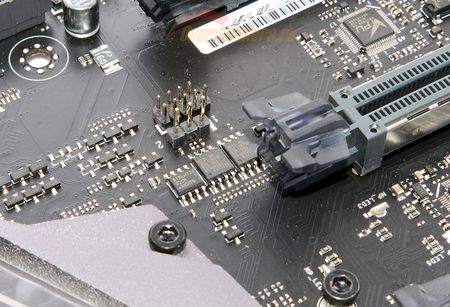

Intel не стала следовать примеру AMD, которая всю инициализирующую логику в Socket AM4 поместила в процессор, а потому микросхемы флеш-памяти все также размещены около набора системной логики. На рассматриваемой плате установлены две несъемные микросхемы Winbond 25L12873F объемом 128 Мбит каждая, размещены они под защелкой третьего слота PEG.
Похоже, это стало модой: это уже не первая материнская плата, на которой установлена колодка для прошивки, о которой нигде ничего не говорится. Рядом с микросхемами распаяны две колодки на три и девять контактов без какой-либо маркировки (не считать же за таковую «1» и «2»). Девятиконтактная колодка предназначена для прямого подключения программатора с целью восстановления поврежденного содержимого микросхемы в случае сбоя или некорректной прошивки (ножки микросхем BIOS отлично прозваниваются с помощью мультиметра на этой колодке), а трехконтактная колодка отвечает за переключение между микросхемами (перемычку сдвигаем в сторону нужной микросхемы).
реклама

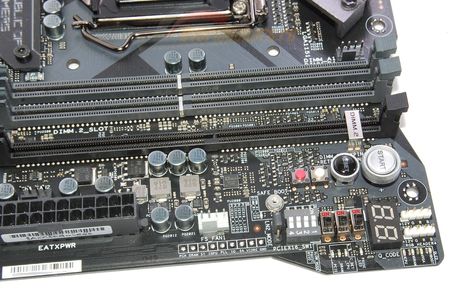

В правом верхнем углу мы найдем блок из большого количества управляющих (кнопок и переключателей) и диагностических (светодиоды, индикатор POST-кодов) элементов:
Назначение кнопок «START» и «Power» очевидно, как и POST-кодера. Кнопка «Retry_Count» загружает настройки, которые были установлены пользователем до последней загрузки. Кнопка «Safe_Boot» перезагружает систему с безопасными настройками («по умолчанию), позволяя зайти в BIOS и внести изменения в выставленные, но оказавшиеся неудачными настройки (нажатие этой кнопки не приводит к сбросу настроек, оно только запускает плату с настройками по умолчанию).
Три отдельных переключателя в металлических корпусах рядом с индикатором POST-кодов. Ближайший – Pause, который ставит систему в «паузу» (как бы «замораживает» систему). Второй – SLOW_MODE, принудительно включает работу системы на сниженных частотах, полезно, когда не удается заставить систему запускаться в разгоне или продолжительности ее работы в режиме не хватает для прохождения тестов. Третий – некий RSVID, о котором говорится, что он предназначен для специалистов сервисных центров в целях ремонта платы. В пластиковом корпусе серого цвета помещены четыре белых переключателя – они отключают слоты PEG. Это избавляет от необходимости в процессе экспериментов с разгоном извлекать из системы установленные видеокарты. Каждый из переключателей дублируется светодиодом, который светится когда слот занят видеокартой.
Светодиоды «DRAM_A1_LED» и «DRAM_B1_LED» отображают занятость слотов памяти (подстраховывают на случай не до конца установленного модуля памяти), группа разноцветных светодиодов «QLED» фактически дублирует индикатор POST-котов – каждый из четырех светодиодов загорается и гаснет по мере запуска системы.
Переключатель «LN2_MODE» переводит плату в режим разгона с экстремальными системами охлаждения: включается система контроля за образованием конденсата, а BIOS материнской платы становятся доступные более высокие напряжения. Индикация образования конденсата – три светодиода в группе «C_DET» рядом с переключателями в металлических корпусах: процессор, память и слоты PCIe.
Цепочка контактных площадок предназначена для приложения щупов мультиметра и обеспечивает простой доступ к напряжениям набора системной логики («PCH»), памяти («DRAM»), ST («ST»), встроенного графического ядра процессора («IGPU»), PLL («PLL»), VCCIO («IO»), VCCSA («SA»), ядер процессора («VCORE»), а также «земле» («GND»).

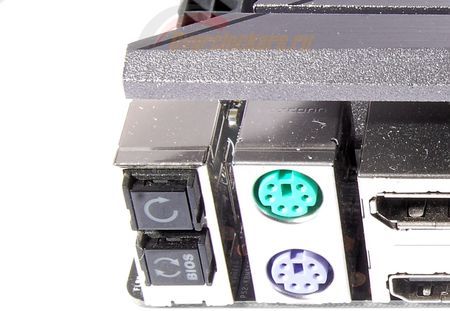

На задней интерфейсной панели можно найти еще две кнопки:
реклама
Кнопка с символом сброса приводит к сбросу настроек BIOS. Кнопка с надписью «BIOS» отвечает за активацию технологии USB BIOS FlashBack.

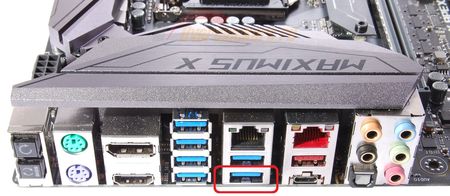

USB BIOS FlashBack позволяет произвести обновление BIOS материнской платы без установки каких-либо компонентов (процессора, памяти и т.д.), нужно только питание. Для этого берем USB-флешку (лучше объемом не больше 4 Гбайт и с интерфейсом USB 2.0), форматируем в файловую систему FAT32, размещаем на ней переименованный в M10A.ROM загруженный с сайта ASUS файл с прошивкой (не весь архив, а только файл с самой прошивкой). Флешку подключаем к выделенному на фото порту USB:
После чего на выключенной, но находящейся под питанием плате нажимаем и удерживаем в течение трех секунд вышеуказанную кнопку.

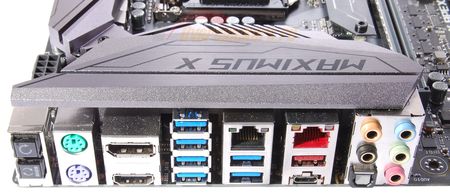

Задняя интерфейсная панель
- Кнопки сброса настроек BIOS и запуска USB FlashBack;
- Разъемы PS/2 для подключения мыши и клавиатуры;
- Один HDMI 1.4a и один Display Port 1.2;
- Четыре порта USB 3.1 Gen1;
- Один порт LAN RJ-45 5 Гбит/с (от Aquantia AQtion AQC105) и два USB 3.1 Gen1;
- Один RJ-45 1 Гбит (от Intel I219V), один USB 3.1 Gen2 Type A и один USB 3.1 Gen2 Type C;
- Блока аудиоразъемов с SPDiF.

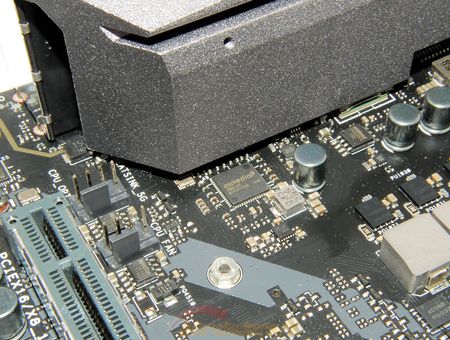

Оба порта USB 3.1 Gen2 реализованы посредством дополнительного контроллера ASMedia ASM3142, подключенного к набору системной логики Intel Z370 двумя линиями PCIe 3.0. Распаян этот контроллер за интерфейсной панелью.
