Правый край платы несет на себе аудиотракт, один из двух сетевых контроллеров и контроллер ввода-вывода.

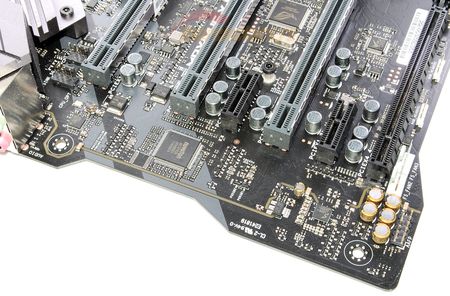

Аудиотракт построен на базе аудиоконтроллера Realtek ALC1220A, сопровождают его конденсаторы Nichicon. А вот усилителя нет, пользователю предстоит обходиться лишь одним встроенным в контроллер. Тем не менее, реализация аудиотракта не совсем уж упрощенная: он отделен от остальной части платы участками текстолита, лишенными токопроводящих слоев, а аудиоразъемы задней интерфейсной платы позолочены.

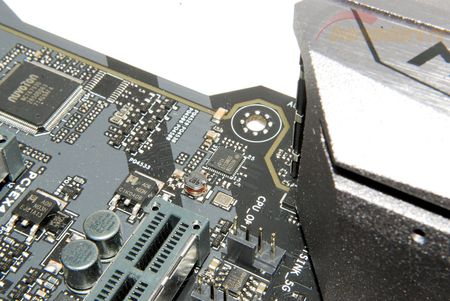

Сетевой контроллер Intel i219V, размещенный под блоком аудиоразъемов задней интерфейсной панели, отвечает за работу гигабитного разъема.
реклама

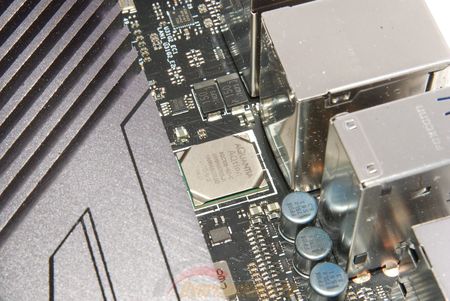

Еще один сетевой контроллер скрыт под радиатором за задней интерфейсной панелью: Aquantia AQtion AQC105 нуждается в дополнительном теплоотводе в силу того, что он обеспечивает более скоростной пятигигабитный сетевой интерфейс.
Слоты расширения, дисковая подсистема (SATA, M.2)

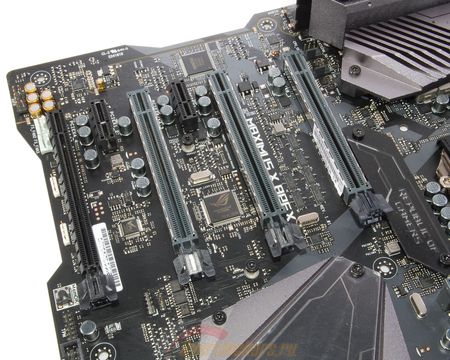

На плате установлено четыре полноразмерных PEG, два PCI-E x1 и три M.2. Три верхних PEG имеют усиленную конструкцию в виде металлического кожуха с дополнительными точками крепления к плате (это позволяет им лучше выдерживать тяжелые видеокарты с массивной системой охлаждения), подключены к процессору и делят между собой 16 линий PCIe 3.0 по схемам 16+0+0, 8+8+0 и 8+4+4. Четвертый PEG физически является слотом PCI-Express 3.0 x4, лишен дополнительного усиления и подключен к набору системной логики Intel Z370.
PCI-E x1 3.0 подключены к набору системной логики Intel Z370 и нижний также является «открытым» (т.е. нет перегородки и возможна установка карт расширения, рассчитанных на PCIe x2, x4 и т.д.).

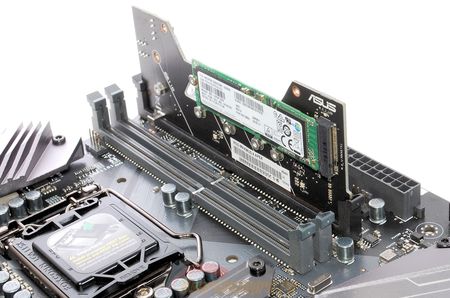

Еще две платы расширения в форм-факторе M.2 (мы же помним, что в этом форм-факторе выпускаются не только SSD, но и вполне себе обыденные дополнительные платы-контроллеры вроде Wi-Fi) можно подключить через специальный двусторонний модуль ASUS ROG DIMM.2.
реклама
На модуле с обеих его сторон установлено по одному посадочному месту M.2, каждое из которых несет в себе по четыре линии PCIe 3.0. Допускается установка любых PCIe-устройств, в том числе PCIe SSD NVMe/AHCI типоразмеров 22 х 24, 22 х 60, 22 х 80 и 22 х 110 мм. SATA SSD можно установить в посадочное место с маркировкой «M.2_2» – на установленном модуле он оказывается обращен в сторону модулей памяти.
Во всем этом благолепии смущает одно: ASUS ROG DIMM.2 – не более чем модная «фишка». На самом деле, на материнской плате есть место и для обычного расположения посадочных мест M.2. Оно просто занято двумя декоративными пластинками, о которых мы говорили выше.
