Обзор и тестирование материнской платы ASUS ROG Maximus X Apex

27 января 2018, суббота 12:00
для раздела Лаборатория

Оглавление

Вступление

Лаборатория Overclockers.ru продолжает изучение сегмента материнских плат, основанных на наборе системной логики Intel Z370 и предназначенных для процессоров Intel Core i в конструктиве LGA 1151 (v2).

450x500  431 KB. Big one: 450x500  161 KB

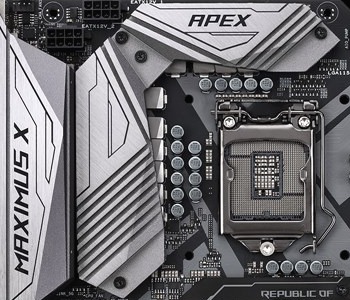

На тестирование в этот раз попала одна из самых старших материнских плат – ASUS ROG Maximus X Apex. При создании этой версии во главу угла ставился разгон, а не максимум возможных фишек. Так насколько новинка хороша на самом деле? Попробуем это выяснить.

Обзор ASUS ROG Maximus X Apex

450x500  308 KB. Big one: 450x500  145 KB





Технические характеристики

Начнем знакомство с новинкой с изучения ее спецификаций.

Модель ASUS ROG Maximus X Apex
Ссылка на сайтСтраница материнской платы на сайте производителя
Средневзвешенная цена*, руб.~21 000
ПроцессорыIntel Core i3, Core i5, Core i7
В исполнении LGA 1151 (v2)
Набор системной логикиIntel Z370
Оперативная память2 x DDR4 разъема DIMM
До 32 Гбайт (небуферизованной, не-ECC)
Поддержка двухканального режима и Intel X.M.P.
Поддержка 2133 / 2400 / 2666 МГц и в режиме негарантированного разгона до 4500 МГц
АудиоRealtek ALC1220A (до 8 каналов)
Сеть1 x Intel i219V (10/100/1000 Мбит/с)
1 x Aquantia AQtion AQC105 (10/100/1000/5000 Мбит/с)
Слоты расширения3 х PCI Express 3.0 x16 от процессора, работающие по схемам 16+0+0/8+8+0/8+4+4
1 х PCI Express x16 3.0 от Intel Z370, физически PCI-Express 3.0 x4
2 x PCI-Express 3.0 x1
1 х M.2 2242/2260/2280/22110 PCIe 3.0 x4 и SATA
1 х M.2 2242/2260/2280/22110 PCIe 3.0 x4
Поддержка графических тандемовAMD CrossFire
Nvidia SLI
Дисковая подсистема4 х SATA 6 Гбит/с
1 х M.2 2242/2260/2280/22110 PCIe 3.0 x4 и SATA
1 х M.2 2242/2260/2280/22110 PCIe 3.0 x4
Поддержка ACHI, NVMe, NCQ, RAID 0, RAID 1, RAID 0+1, Intel Optane
USB- 2 порта USB 3.1 Gen2 (2 порта на задней панели платы)
- 8 портов USB 3.1 Gen1 (1 разъем на плате для подключения 2 портов, 6 портов на задней панели платы)
- 6 портов USB 2.0 (3 разъема на плате для подключения 6 портов)
Разъемы и прочая функциональность на материнской плате1 x 24-pin ATX
2 x 8-pin ATX 12V
4 x SATA 6 Гбит/с
2 разъема для подключения вентиляторов и помпы системы охлаждения процессора (2 х 4-pin)
2 разъема для подключения вентиляторов помпы систем охлаждения процессора (2 х 4-pin)
3 разъема для подключения дополнительных вентиляторов и СЖО (3 х 4-pin)
1 колодка лицевой панели корпуса
1 колодка аудиоразъемов корпуса
3 колодки USB 2.0
1 колодка USB 3.1 Gen1
4 разъема для подключения светодиодной подсветки
1 разъем TPM
Разъемы и прочая функциональность на задней панели1 кнопка сброса настроек BIOS
1 кнопка USB FlashBack
2 разъема PS/2 для подключения мыши и клавиатуры
1 х HDMI 1.4
1 x DisplayPort 1.2
1 x USB 3.1 Gen 2 Type C
1 x USB 3.1 Gen 2 Type A
6 x USB 3.1 Gen1
2 x RJ-45
6 аудиоразъемов
Контроллер I/ONuvoton NCT6793D
BIOSДве несъемных микросхемы флеш-памяти по 128 Мбит каждая;
AMI EFI BIOS;
Поддержка многоязычной локализации интерфейса (русский присутствует)
Размеры, мм305 х 272
Форм-факторExtended ATX
*По данным Яндекс.Маркет на момент публикации материала.

Упаковка и комплектация

Материнская плата поставляется в очень крупной коробке.

450x346  18 KB. Big one: 1500x1153  129 KB

Общая масса – весьма внушительна, однако никаких ручек на коробке нет. В целом упаковка практически идентична протестированной недавно ASUS Zenith. Однако по комплектации героиня сегодняшнего обзора сильно уступает ей:

450x281  24 KB. Big one: 1500x937  155 KB
  • Комплект наклеек;
  • Инструкция;
  • Купон с цифробуквенным кодом на скидку 20% в известном интернет-магазине «CableMod» на покупку различной атрибутики для украшения ПК;
  • DVD-диск с программным обеспечением, в конверт с ним вложена рельефная наклейка с логотипом ASUS ROG для размещения на передней панели корпуса системного блока.

450x278  32 KB. Big one: 1500x925  250 KB
  • Планка-заглушка на заднюю панель корпуса системного блока;
  • Панель Q-Connector для упрощения подключения элементов передней панели корпуса системного блока (кнопок, светоиндикаторы работы);
  • Специальная плата-модуль ASUS ROG DIMM.2 и два крепежных винта для установки плат расширения в этот адаптер;
  • Жесткий мостик для объединения двух видеокарт NVidia в режим SLI;
  • Защитная рамка, позволяющая устанавливать «скальпированные» процессоры со снятой крышкой- теплораспределителем.

450x307  32 KB. Big one: 1500x1023  235 KB
  • Четыре шлейфа SATA с защелками;
  • Крепеж для установки вентилятора на модуль ASUS ROG DIMM.2;
  • Крепеж для установки вентилятора на радиатор цепей питания процессора;
  • Один кабель для подключения внешней подсветки;
  • Сменная пластина с комплектом наклеек для создания собственной декоративной надписи и/или рисунка (пластина крепится на материнской плате).
