Подсистемы питания процессора и оперативной памяти

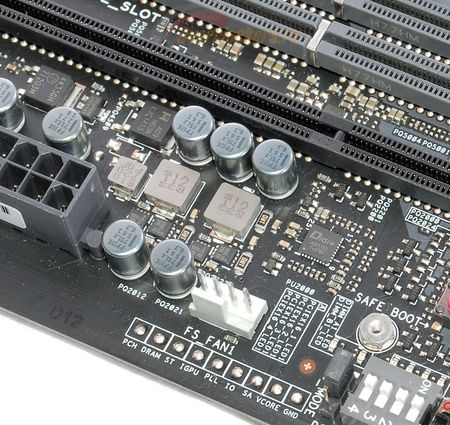

Конструктив процессоров Intel в исполнении LGA1151 требует подвода к ним четырех напряжений – iGPU, VCore, VCCIO и VCCSA. За подвод последних двух отвечают фазы, расположенные под процессорным разъемом.
За напряжения iGPU и VCore отвечают два преобразователя, которые работают под управление ШИМ-контроллера с собственной маркировкой ASUS – ASP1405I. Поэтому о реальном количестве фаз мы можем говорить лишь по косвенным признакам.
реклама

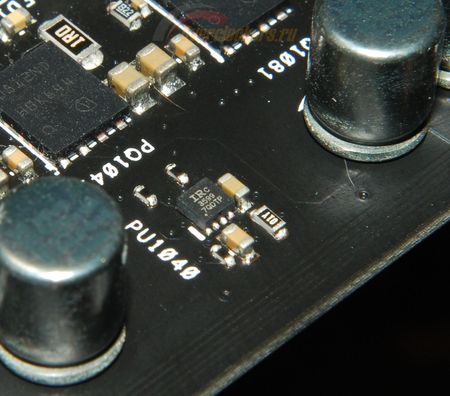

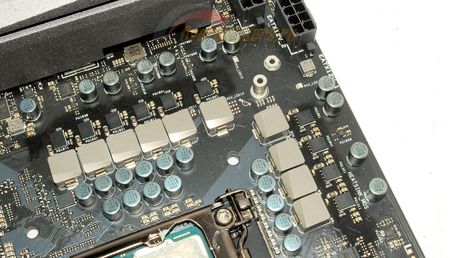

При проверке мультиметром обнаружим, что на восьми дросселях присутствует напряжению CPU VCore, а на двух – iGPU. Присмотревшись чуть получше, немного в стороне от фаз VCore с лицевой стороны платы мы обнаружим четыре удвоителя IR3599.

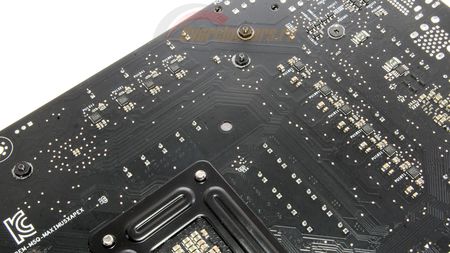

У фаз iGPU удвоителя нет. Перевернув плату, обнаруживаем десять драйверов Infineon Technologies IR3535M.
Итого схема питания процессора – 2 + (4 х 2).

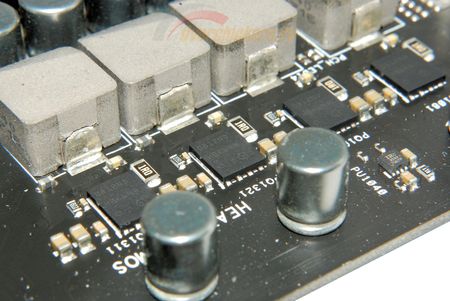

В качестве транзисторов использованы сборки Infineon Technologies BSG0812ND.
К сожалению, в сети удалось найти документацию лишь на BSG0813ND.
реклама

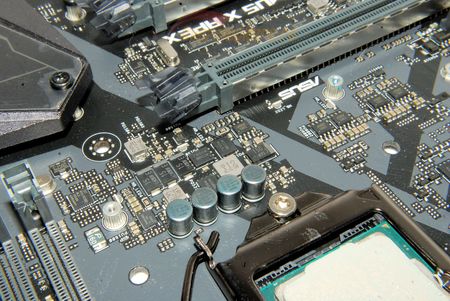

В двухфазном преобразователе питания памяти под управлением ШИМ-контроллера ASP1103 используются отдельные транзисторы (их мне опознать не удалось).
